Теплосчетчики ТС-ТВК (в дальнейшем - теплосчетчики) предназначены для измерений, регистрации и передачи параметров теплоносителя и тепловой энергии, отдаваемой или получаемой теплоносителем в водяных системах теплоснабжения различной конфигурации.

Информация по Госреестру

Основные данные
Номер по Госреестру 71153-18
Наименование Теплосчетчики
Модель ТС-ТВК
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 21.05.2023
Производитель / Заявитель

ООО "АНКОМИ", г.Калуга

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 4 года
Зарегистрировано поверок 117
Найдено поверителей 10
Успешных поверок (СИ пригодно) 115 (98%)
Неуспешных поверок (СИ непригодно) 2 (2%)
Актуальность информации 17.11.2024

Поверители

Скачать

71153-18: Описание типа СИ Скачать 231.7 КБ
71153-18: Методика поверки АКМ. 421894.001 РЭ Скачать 980.7 КБ

Описание типа

Назначение

Теплосчетчики ТС-ТВК (в дальнейшем - теплосчетчики) предназначены для измерений, регистрации и передачи параметров теплоносителя и тепловой энергии, отдаваемой или получаемой теплоносителем в водяных системах теплоснабжения различной конфигурации.

Описание

Принцип действия теплосчетчиков основан на преобразовании вычислителем сигналов от первичных измерительных преобразователей в значения параметров теплоносителя и последующем вычислении по известным уравнениям, массы, объема теплоносителя и тепловой энергии.

Теплосчетчики являются комбинированными средствами измерений и состоят из серийно выпускаемых функциональных устройств (составных частей) утвержденных типов: теп-ловычислителя ТВК, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер) 67657-17, преобразователей расхода (расходомеров, расходомеров-счётчиков, счетчиков), преобразователей (датчиков) давления, термометров сопротивлений и их комплектов в любом их сочетании.

Типы преобразователей расхода (расходомеров, счетчиков), термометров сопротивлений и их комплектов, преобразователей (датчиков) давления в составе теплосчетчиков и их регистрационные номера приведены в таблице 1.

Таблица 1

Тип средств измерений

Регистрационный номер

1

2

Преобразователи расхода электромагнитные:

- МастерФлоу

- МастерФлоу

- ПРЭМ

- ЭМИР-ПРАМЕР 550

31001-12 73383-18 17858-11

27104-08

Расходомеры-счётчики электромагнитные: - КАРАТ-551

- ПИТЕРФЛОУ

- РСЦ

54265-13

66324-16

71286-18

Расходомеры-счётчики ультразвуковые: - КАРАТ-520

- ИРВИКОН СВ-200

44424-12

23451-13

Преобразователи расхода вихревые электромагнитные ВПС

19650-10

Счётчик тепловой энергии и воды ULTRAHEAT Т*

51439-12

Счётчики холодной и горячей воды: - ВСХН, ВСХНд, ВСГН, ВСТН - ВСХ, ВСХд, ВСГ, ВСГд, ВСТ - крыльчатые ЕТ «Ценнер» - крыльчатые М «Ценнер» - турбинные W «Ценнер»

40606-09 51794-12

48241-11

48242-11

48422-11

Счётчики воды:

- ВСХН, ВСХНд, ВСГН, ВСТН

- ВСХН, ВСХНд, ВСГН, ВСГНд, ВСТН

61401-15

61402-15

Продолжение таблицы 1

1

2

Комплекты термометров сопротивления:

- КТПТР-01, 06

- КТПТР-04, 05, 05/1

- КТС-Б

- КТСП-Н

- ТЭМ-110

46156-10

39145-08

43096-15

38878-17

40593-09

Термометры сопротивлений:

- ТПТ-13, 15

- ТС-Б-Р

- ТСП-Н

- ТЭМ-100

39144-08

61801-15

38959-17

40592-09

Преобразователи давления измерительные:

- НТ

- СДВ

26817-13

28313-11

Преобразователи давления ПДТВХ-1

43646-10

Датчики давления ИД

26818-15

* Расходомеры-счётчики воды (ультразвуковые) для использования в составе других теплосчётчиков T150/2WR7 и T550/UH50-D

Теплосчетчики, в зависимости от их метрологических характеристик, выпускаются двух модификаций класса точности 1 или класса точности 2 по ГОСТ Р 51649-2014.

В теплосчетчиках регистрируются в электронном архиве часовые, суточные и месячные параметры: масса (объем), температура, давление, тепловая энергия, нештатные ситуации по каждому измерительному каналу, дата, время суток, время штатной и нештатной работы.

В теплосчетчиках реализованы отображение текущих и архивных параметров на ЖКИ, а также их вывод через встроенные интерфейсы, на накопительный пульт, в персональный компьютер и USB Flash накопитель непосредственно или по проводным или беспроводным каналам связи. Емкость архива для часовых параметров 1488 ч (62 суток), суточных - 730 суток (2 года), месячных 144 месяца (12 лет).

Функциональные устройства в составе теплосчётчиков обеспечены защитой от несанкционированного вмешательства в их работу. Способы защиты, места пломбирования и нанесения знака поверки в функциональных устройствах приведены в их описаниях типов и эксплуатационной документации.

Функционально теплосчетчики обеспечивают коммерческий учет тепловой энергии и теплоносителя в тепловых системах различной конфигурации у производителей и потребителей тепловой энергии, а также в автоматизированных системах сбора и контроля технологических параметров и источниках горячего и холодного водоснабжения.

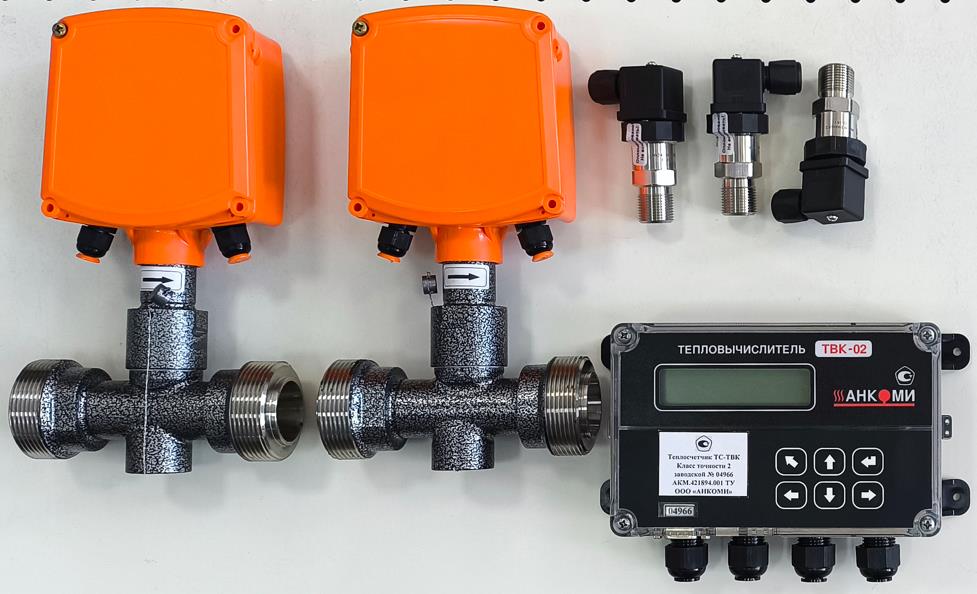

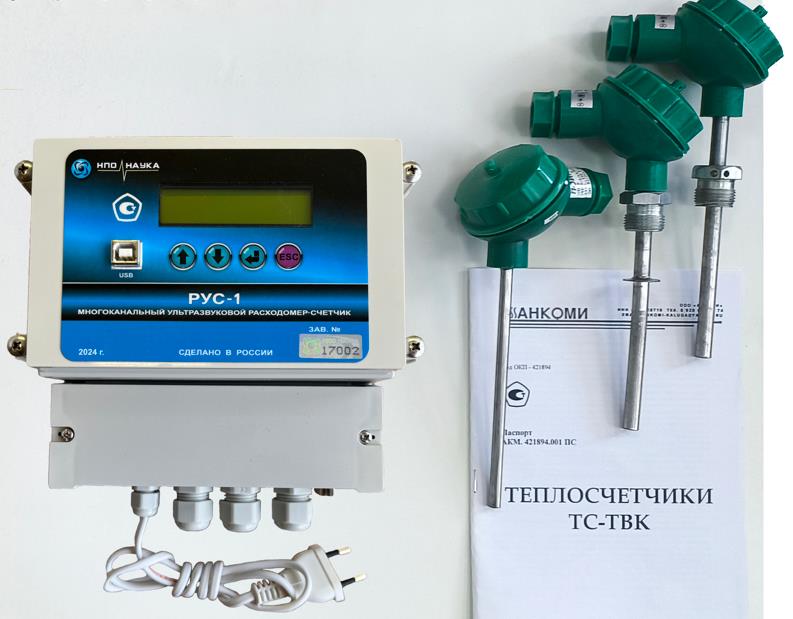

Общий вид функциональных устройств в составе теплосчетчиков, представлен на рисунке 1.

Преобразователи ПРЭМ

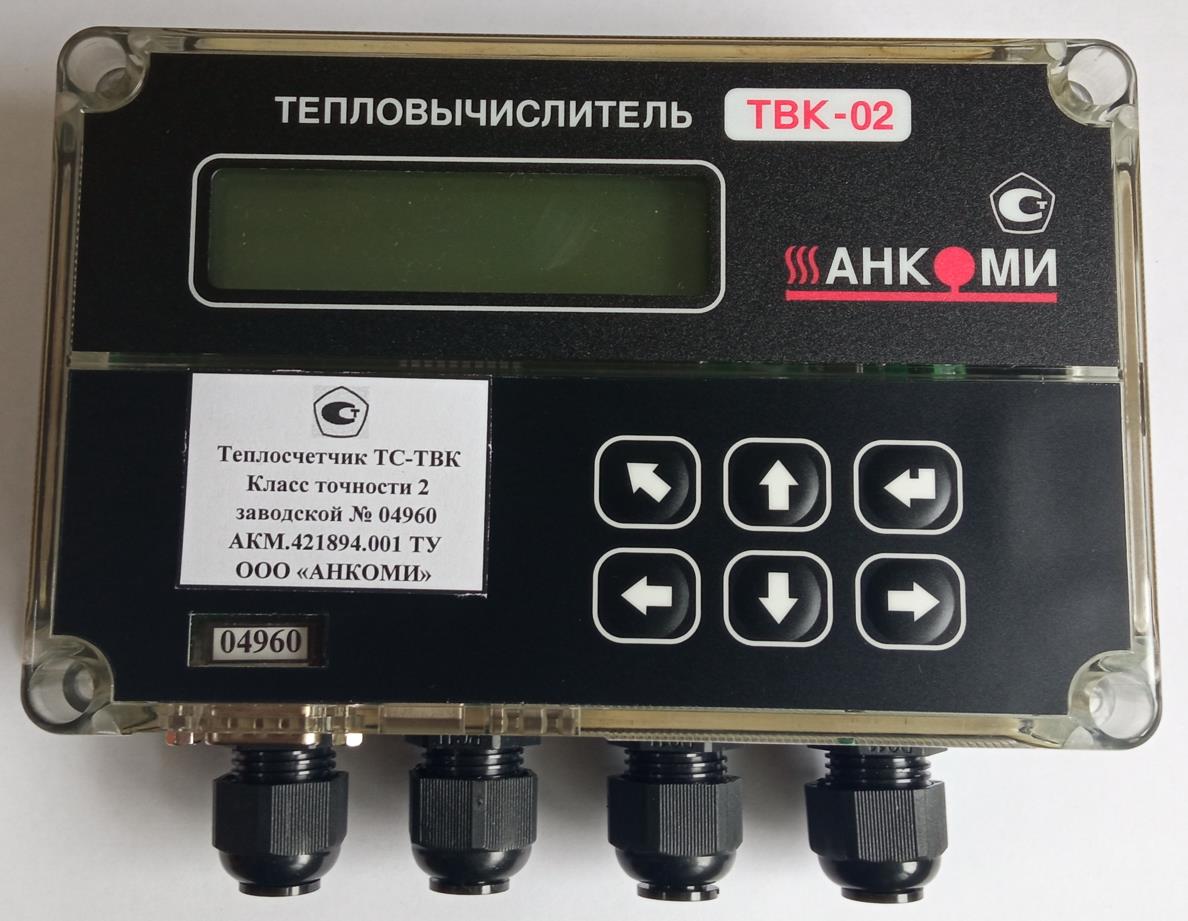

Тепловычислители ТВК

Преобразователи МастерФлоу

Преобразователи ЭМИР-ПРАМЕР

Расходомеры КАРАТ-520

Расходомеры КАРАТ-551

Преобразователи ВПС

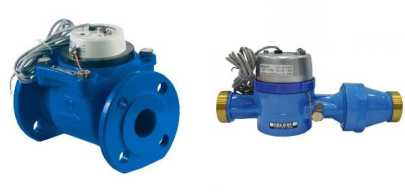

Счетчики воды ВСХНд

турбинный

крыльчатый

Расходомеры       Расходомеры ПИТЕР-

РСЦ             ФЛОУ

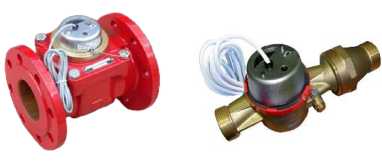

Счетчики воды ВСТН

турбинный

Счетчики воды M «Ценнер»

крыльчатый

Счетчики воды W «Ценнер»

Счетчики воды ВСХд, ВСГд, ВСТ

Счетчики воды ЕТ «Ценнер»

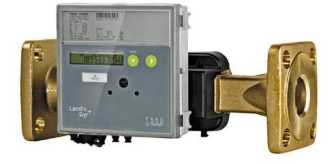

ULTRAHEAT

T150/2WR7

Счётчики воды ультразвуковые ИРВИКОН СВ-200

ULTRAHEAT T550/UH50-D

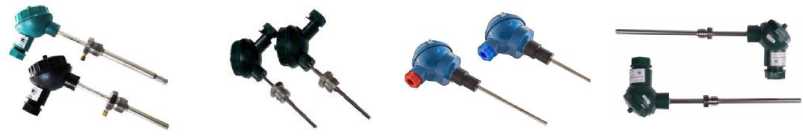

КТПТР-01, 06

Комплекты термометров сопротивлений

КТПТР-04, 05, 05/1      КТС-Б         КТСП-Н         ТЭМ-110

Термометры сопротивлений

ТПТ-13, 15

ТС-Б-Р

ТСП-Н

ТЭМ-100

Средства измерений давления

Датчики давления ИД

Преобразователи дав-    Преобразователи давления НТ          ления ПДТВХ-1

Преобразователи давления СДВ

Рисунок 1 - Общий вид функциональных устройств, входящих в состав теплосчётчиков

Места пломбирования, для защиты от несанкционированного доступа, тепловычисли-телей, преобразователей расхода, температуры и давления в составе теплосчетчиков приведены в их описаниях типа и эксплуатационной документации.

Программное обеспечение

Программное обеспечение (ПО) встроенное, с выделенной метрологически значимой частью и расположено в микропроцессоре вычислителя. Алгоритм ПО обеспечивает прием и обработку входных сигналов от преобразователей расхода, температуры и давления, их пересчет в физические величины, вычисление массы теплоносителя и тепловой энергии и сохранение результатов вычислений в энергонезависимой памяти. Расчет плотности и энтальпия воды по измеренным (договорным) температуре и давлению, тепловой энергии и массы теплоносителя осуществляется в соответствии с рекомендациями МИ 2412-97 «Водяные системы теплоснабжения. Уравнения измерений тепловой энергии и количества теплоносителя».

Под управлением ПО, рассчитанные параметры, результаты диагностики, настроечные параметры вычислителя сохраняются в энергонезависимой памяти, выводятся на ЖКИ, передаются через интерфейсы на внешние устройства.

Изменения настроечных параметров, влияющих на метрологические характеристики, регистрируются в фискальной памяти.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные параметры метрологически значимой части (ПО) приведены в таблице 2.

Таблица 2

Идентификационные данные (признаки)

Значение для исполнений

ТВК-01

ТВК-02

Идентификационное наименование ПО

TVK-01

TVK-02

Номер версии (идентификационный номер) ПО

1.ХХ*

1.ХХ*

Цифровой идентификатор ПО

A452

DE34

* ХХ- идентификатор метрологически незначимой части ПО, представленный одной или двумя цифрами от 0 до 9

Технические характеристики

Пределы допускаемых погрешностей измерительных каналов теплосчётчиков приведены в таблице 3, технические характеристики преобразователей расхода (расходомеров-счётчиков, счетчиков воды), термометров сопротивления и их комплектов, а также метрологические и технические характеристики средств измерений давления в составе теплосчетчиков, приведены в таблицах 4 - 6, основные технические характеристики тепловычислителей ТВК теплосчётчиков и функциональных устройств измерений расхода, давления и температуры приведены в таблице 7.

Таблица 3 - Пределы допускаемых погрешностей измерительных каналов теплосчётчиков

Наименование параметра

Значение

Пределы допускаемой относительной погрешности измерений тепловой энергии в диапазоне показаний от 0 до 999999999 ГДж (Гкал), %

- по ГОСТ Р 51649-2014 для закрытых систем:

- теплосчётчиков класса точности 1

- теплосчётчиков класса точности 2

- для открытых и однотрубных (ГВ и ХВ) систем

±(2+4^ At|l/At+0,0'hGB/G)

±(3+4- AtH/At+0,02 -Gb/ G)

в соответствии с ГОСТ Р 8.728-2010

Пределы допускаемой относительной погрешности измерений массы (объема) теплоносителя в диапазоне показаний от 0 до 999999999, т (м3), %

±(0,1+Зпр)* но не более ±3,5 % для класса 1 и ±5 % для класса 2

Пределы допускаемой абсолютной погрешности измерений температуры, °С:

- воздуха в диапазоне от минус 50 до плюс 100 °С**

- теплоносителя в диапазоне от 0 до плюс 180 °С***

±(0,3+0,002t)

Пределы допускаемой относительной погрешности измерений разности температур At, в диапазоне от Ata до (180-Ata) °С, %, где Ata=1, 2 или 3 °С

±(0,5+3Ata/At)

Пределы допускаемой приведенной погрешности измерений избыточного давления теплоносителя в диапазоне от 0 до 2,5, МПа (от 0 до 25 кгс/см2), % (от верхнего предела измерений)

±1,25

Пределы допускаемой относительной погрешности измерений суточных интервалов времени в диапазоне показаний от 0 до 999999:59 часы-минуты, %

±0,01

* Зпр - относительная погрешность измерений объема преобразователем расхода;

* * при использовании термометров сопротивлений ТПТ-13,15 и ТЭМ100;

* ** при использовании комплектов термометров:

- КТСП-Н и КТС-Б в диапазоне от 0 °С до плюс 160 °С;

- ТЭМ-110 в диапазоне от 0 °С до плюс 150 °С;

t, At, Ata - температура, разница температур теплоносителя в трубопроводах тепловой системы и наименьшее значение разницы температур теплоносителя, соответственно;

G, Gв, Gн - текущее, наибольшее и наименьшее значение расхода теплоносителя, соответственно

Таблица 4 - Технические характеристики преобразователей расхода, расходомеров-счётчиков, счетчиков воды

Наименование функционального устройства

Диаметр условного прохода, мм

Диапазон* расходов, м3/ч

Диапазон температур, оС

Рабочее давление, МПа

1

2

3

4

5

Преобразователи расхода электромагнитные МастерФлоу

от 10 до 300

от 0,0025 до 2 500

от 0,5 до 150

1,6;

2,5

Преобразователи расхода электромагнитные ПРЭМ

от 15 до 150

от 0,013 до 630

от 0 до 150

1,6

Преобразователи расхода электромагнитные

ЭМИР-ПРАМЕР 550

от 15 до 150

от 0,024 до 600

от 1 до 150

1,6;

2,5

Расходомеры-счетчики электромагнитные КАРАТ-551

от 20 до 150

от 0,067 до 570

от 5 до 150

2,5

Расходомеры-счетчики   электромаг

нитные РСЦ

от 15 до 400

от 0,026 до 4 524

от 5 до 150

2,5

Расходомеры-счетчики   электромаг

нитные ПИТЕРФЛОУ

от 15 до 400

от 0,025 до 5 000

от 0,1 до 180

1,6;

2,5;

4,0

Вихревые электромагнитные преобразователи расхода ВПС

от 20 до 200

от 0,01 до 1 200

от 2 до 150

1,6;

2,5

Счетчики холодной и горячей воды ВСХд, ВСГд, ВСТ

15,20

от 0,048 до 5

от 5 до 50

от 5 до 95

1,6

Счётчики холодной и горячей воды ВСХНд, ВСТН**

от 40 до 250

от 0,45 до 1 260

от 5 до 50

от 5 до 150

1,6

Счетчики холодной и горячей воды крыльчатые ЕТ "Ценнер"

15, 20

от 0,022 до 5

40, 90,130

1,6

Счетчики холодной и горячей воды крыльчатые M "Ценнер"

от 15 до 50

от 0,15 до 30

40, 90, 150

1,6

Счетчики холодной и горячей воды турбинные W "Ценнер"

от 50 до 500

от 1,5 до 3 000

40, 90,150

1,6

Счётчики воды турбинные ВСХНд, ВСТН***

от 40 до 250

от 0,45 до 1 600

от 5 до 50

от 5 до 150

1,6

Счётчики воды крыльчатые ВСХНд, ВСГНд, ВСТН****

от 15 до 40

от 0,0125 до 20

от 5 до 50

от 5 до 150

1,6

Расходомеры-счетчики ультразвуковые ULTRAHEAT Т (исполнения T150/2WR7 и HT550/UH50-D)

от 20 до 100

от 0,015 до 120

(до 105; до 130)

1,6;

2,5

Счетчики воды ультразвуковые ИР-ВИКОН СВ-200

от 15 до 2000

от 0,015 до 100 000

от 1 до 160

1,6;

2,5

Продолжение таблицы 4

1

2

3

4

5

Расходомеры-счетчики ультразвуковые КАРАТ-520

от 20 до 80

от 0,025 до 80

от 1 до 150

1,6

* За диапазон расходов теплосчётчика принимается часть указанного в таблице диапазона измерений преобразователя расхода, расходомера-счётчика или счётчика, ограниченного пределами относительной погрешности измерений объёма измерительного канала теплосчётчика ± 3,5 % для теплосчётчиков класса точности 1 и ± 5 % для теплосчётчиков класса точности 2 по ГОСТ Р 51649-2014.

* * Регистрационный номер 40606-09.

* ** Регистрационный номер 61401-15.

* *** Регистрационный номер 61402-15

Таблица 5- Технические характеристики термометров сопротивления и их комплектов

Типы термометров сопротивлений

Диапазон температур оС

тип НСХ по ГОСТ 6651-2009

ТПТ-13, 15

от -50 до +200

Ro=1OO Ом;

R0=500 Ом (а=0,00385 °С-1; а=0,00391 °С-1)

ТС-Б-Р

от 0 до 180

ТСП-Н

от 0 до 160

ТЭМ-100

от -50 до +190

Ro=1OO Ом (а=0,00385 °С-1)

Типы комплектов термометров сопротивлений

Диапазон измеряемой разности температур оС

тип НСХ по ГОСТ 6651-2009

КТПТР-01, 06

от 0 до 180

R0=100 Ом;

Ro=5OO Ом (а=0,00385 °С-1; а=0,00391 °С-1)

КТПТР-04, 05, 05/1

от 0 до 180

КТС-Б

от 1; 2; 3 до 150

КТСП-Н

от 2; 3 до 150

ТЭМ-110

от 3 до 145

R0=100 Ом (а=0,00385 °С-1)

Таблица 6 - Технические и метрологические характеристики средств измерений давления

Наименование функционального устройства

Верхний предел измерений, МПа

Пределы приведенной погрешности, % (от диапазона измерений)

Выходной сигнал, мА

Преобразователи давления измерительные СДВ

до 2,5

±0,5; ±1,0

4-20

Преобразователи давления ПДТВХ-1

до 2,5

±0,5; ±1,0

Датчики давления ИД

до 2,5

±0,5; ±1,0

Преобразователи давления измерительные НТ

до 2,5

±1,0

Таблица 7 - Технические характеристики тепловычислителей ТВК и функциональных устройств измерений расхода, давления и температуры_________________________________________

Наименование характеристики

Значение

1

2

Электропитание, В:

- от внешнего источника постоянного напряжения при потребляемой мощности не более 2 Вт

- от встроенной литиевой батареи

от 9 до 24

3,6

Продолжение таблицы 7

1

2

Степень защиты по ГОСТ 14254-2015 (IEC 60529:2013)

IP54

Г абаритные размеры, мм, не более

- высота

- ширина

- длина

62

110

204

Масса, кг, не более

0,65

Условия эксплуатации:

- температура окружающего воздуха, °С

- относительная влажность воздуха при температуре плюс 35 °С, %

от -10 до +50 до 95

Условия эксплуатации, устойчивость к воздействию вибрации, к воздействию переменного электромагнитного поля, к условиям при транспортировании по ГОСТ Р 52931-2008, степень защиты по ГОСТ 14254-2015, электропитание, габаритные размеры и масса функциональных устройств измерений расхода, давления и температуры

в соответствии с описаниями типа функциональных устройств

Средний срок службы, лет, не менее

12

Средняя наработка на отказ, ч, не менее

75000

Знак утверждения типа

наносится типографским способом на титульный лист эксплуатационной документации и фотоспособом на маркировочные таблички функциональных устройств, входящих в комплект.

Комплектность

Таблица 8 - Комплектность теплосчётчика

Наименование

Обозначение

Количество

Примечания

Теплосчетчик

в составе:

- тепловычислитель

- преобразователь расхода

- преобразователь давления

- комплект термометров сопротивления

- термометр сопротивления

ТС-ТВК

ТВК

1 шт.

1 шт.

от 1 до 6 шт.

от 1 до 6 шт.

1 или 2 шт.

от 1 до 5 шт.

в соответствии с заказом

в соответствии с заказом в соответствии с заказом в соответствии с заказом в соответствии с заказом

в соответствии с заказом

Паспорт

АКМ.421894.001 ПС

1 экз.

Руководство по эксплуатации

(с разделом «Методика поверки»)

АКМ.421894.001 РЭ

1 экз.

Эксплуатационная документация на функциональные устройства, входящие в комплект

согласно комплекту поставки каждого изделия

Поверка

осуществляется по документу АКМ.421894.001 РЭ «Теплосчетчики ТС-ТВК. Руководство по эксплуатации» (раздел 8 «Методика поверки»), утвержденному ФГУП «ВНИИМС» 25.01.2018.

Основные средства поверки:

в соответствии с методиками поверки на средства измерений, входящих в состав теплосчетчика ТС-ТВК.

Знаки поверки наносятся на функциональные устройства на места, определенные их конструкторской документацией, в паспорт теплосчётчика или на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе

Нормативные документы

ГОСТ Р 51649-2014 Теплосчетчики для водяных систем теплоснабжения. Общие технические условия

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

АКМ.421894.001 ТУ Теплосчетчики ТС-ТВК. Технические условия (с изменениями 1)

Другие Теплосчетчики

71374-18
SANEXT Теплосчетчики компактные
ООО "Санекст.Про", г.С.-Петербург
Теплосчетчики компактные «SANEXT» (далее - теплосчетчики) предназначены для измерений количества тепловой энергии, тепловой мощности, объёмного расхода (объёма), температуры, разницы температур в системах теплоснабжения.
71536-18
ТСК7М Теплосчетчики
ООО "ИВТ", г.С.-Петербург
Теплосчетчики ТСК7М (далее - теплосчетчики) предназначены для измерений и регистрации параметров теплоносителя и количества теплоты (тепловой энергии) в водяных системах теплоотабжения.
71537-18
ТСК9 Теплосчетчики
ООО "ИВТ", г.С.-Петербург
Теплосчетчики ТСК9 (далее - теплосчетчики) предназначены для измерений и регистрации параметров теплоносителя (температуры, давления, расхода), количества (объема, массы) теплоносителя и тепловой энергии в водяных системах теплопотребления, а также т...
71633-18
Т34М Теплосчетчики
ООО НПП "Элеком", г.Екатеринбург
Теплосчётчики Т34М предназначены для измерений тепловой энергии, количества и параметров теплоносителя в системах водяного теплоснабжения, а также для хранения, отображения и передачи результатов измерений.
71695-18
Теплосмарт Теплосчетчики
ЗАО "Энергосервисная компания 3Э", г.Москва
Теплосчетчики Теплосмарт (далее - теплосчетчики) предназначены для измерений количества тепловой энергии, энергии охлаждения, тепловой мощности, объемного расхода (объема), температуры, разности температур теплоносителя (воды) в системах тепло-и водо...
