Термопреобразователи ИВЭ-50-6
| Номер в ГРСИ РФ: | 71170-18 |
|---|---|
| Категория: | Термопреобразователи |
| Производитель / заявитель: | ЗАО "Предприятие В-1336", г.Пермь |
Термопреобразователи ИВЭ-50-6 (далее по тексту - термопреобразователи или ТС) предназначены для измерений температуры жидких и газообразных сред, а также поверхности твердых тел химически неагрессивных к материалу защитной арматуры или гильзы.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 71170-18 |
| Действует | по 21.05.2029 |
| Наименование | Термопреобразователи |
| Модель | ИВЭ-50-6 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | c0876a9b-f03b-dbc9-3177-6e8b640182da |
Производитель / Заявитель
Акционерное общество «Предприятие В-1336» (АО «Предприятие В-1336»), г. Пермь
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
2252
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2157 (96%) |
| Неуспешных поверок (СИ непригодно) | 95 (4 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
71170-18: Описание типа
2022-71170-18.pdf
|
Скачать | 565.4 КБ | |
|
71170-18: Методика поверки
2024-mp71170-18.pdf
|
Скачать | 2.5 MБ |
Описание типа
Назначение
Термопреобразователи ИВЭ-50-6 (далее по тексту - термопреобразователи или ТС) предназначены для измерений температуры жидких и газообразных сред, а также поверхности твердых тел химически неагрессивных к материалу защитной арматуры или гильзы.
Описание
Принцип действия термопреобразователей основан на зависимости электрического сопротивления первичного чувствительного элемента (ЧЭ) от измеряемой температуры. ТС с встроенными измерительными преобразователями (ИП) обеспечивают преобразование сигнала от ЧЭ в аналоговые сигналы электрического напряжения постоянного тока, в унифицированный электрический сигнал постоянного тока в диапазоне от 4 до 20 мА и (или) цифровой сигнал на базе HART-протокола и цифровой сигнал передачи данных через интерфейс RS-485 по протоколу Modbus RTU.
Термопреобразователи состоят из коммутационной головки с кабельным выводом и защитной арматуры, в которую помещен один или два ЧЭ с номинальными статистическими характеристиками преобразования (НСХ) по ГОСТ 6651-2009: 50М, 100М, 50П, 100П, Pt100, Pt1000. У ТС с ИП измерительный преобразователь помещен внутрь коммутационной головки. Схема соединения внутренних проводников с ЧЭ: 2-х, 3-х и 4-х проводная.
ТС выпускаются в различных исполнениях, отличающихся количеством ЧЭ, типом НСХ ЧЭ, типом выходного сигнала, диапазоном измерений и преобразования температуры, конструктивным исполнением, классом допуска или пределами допускаемой основной приведенной погрешности.
Схема составления условного обозначения термопреобразователей приведена ниже.
Термопреобразователь ИВЭ-50-6-_1_/_2_/_3_/_4_/_5_/
Где:
1 - Вид исполнения:
Ех - искробезопасная электрическая цепь;
отсутствует - общепромышленное исполнение.
2 - Тип выходного сигнала:
4-20 - унифицированный электрический сигнал постоянного тока 4...20 мА;
4-20 + HART - унифицированный электрический сигнал постоянного тока 4.20 мА и цифровой сигнал на базе HART-протокола;
М RTU - цифровой сигнал передачи данных через интерфейс RS-485 по протоколу Modbus RTU;
отсутствует - сигнал активного сопротивления.
3 - Тип НСХ ЧЭ.
4 - Диапазон измерений (в случае ТС без ИП) или преобразования температуры.
5 - Пределы допускаемой основной приведенной погрешности (или класс допуска в случае ТС без ИП)

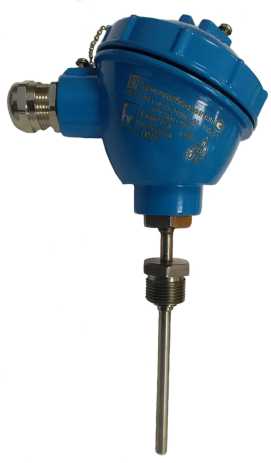

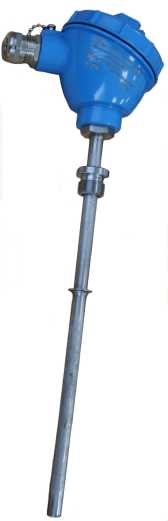

Фотографии общего вида ТС приведены на рисунке 1.
Рисунок 1 - Общий вид термопреобразователей ИВЭ-50-6
Технические характеристики
Метрологические характеристики ЧЭ ТС и ТС без ИП приведены в таблицах 1 и 2.
Таблица 1
|
Обозначение исполнения ТС |
Условное обозначение типа НСХ ЧЭ ТС |
Т емпературный коэффициент ЧЭ, °С-1 |
Класс допуска ЧЭ ТС |
|
ИВЭ-50-6-(50М) ИВЭ-50-6Ех-(50М) |
50М |
0,00428 |
A, B, C |
|
ИВЭ-50-6-(100М) ИВЭ-50-6Ех-(100М) |
100М | ||
|
ИВЭ-50-6-(50П) ИВЭ-50-6Ех-(50П) |
50П |
0,00391 |
AA, A, B, C |
|
ИВЭ-50-6-(100П) ИВЭ-50-6Ех-(100П) |
100П | ||
|
ИВЭ-50-6-(РП00) ИВЭ-50-6Ех-(РН00) |
Pt100 |
0,00385 |
AA, A, B, C |
|
ИВЭ-50-6-(РЧ000) ИВЭ-50-6Ех-(РН000) |
Pt1000 |
Таблица 2
|
Класс допуска |
Допуск, °С |
Диапазон измерений температу |
ры, °С | |
|
Платиновый ЧЭ ТС |
Медный ЧЭ ТС | |||
|
Проволочные ЧЭ |
Пленочные ЧЭ | |||
|
AA |
±(0,1+0,0017|/|) |
от -50 до +250 |
от 0 до +150 |
- |
|
A |
±(0,15+0,002|/|) |
от -100 до +450 |
от -30 до +300 |
от -50 до +200 |
|
B |
±(0,3+0,005|Z|) |
от -196 до +500 |
от -50 до +500 |
от -50 до +200 |
|
C |
±(0,6+0,001|Z|) |
от -196 до +500 |
от -50 до +500 |
от -180 до +200 |
Примечание:
|t|- абсолютное значение температуры, °С.
Метрологические и технические характеристики ТС с ИП приведены в таблице 3.
Таблица 3
|
Обозначение исполнения ТС |
Условное обозначение типа НСХ ЧЭ ТС |
Тип выходного сигнала |
Диапазон измерений температуры, °С |
Пределы допускаемой основной приведенной погрешности, % (от диапазона измерений/*) |
|
ИВЭ-50-6-(50М) |
50М |
от 4 до 20 мА HART M_RTU |
от -50 до +50 от -50 до +100 от -50 до +150 от -50 до +180 от -50 до +200 от 0 до +500 от 0 до +50 от 0 до +100 от 0 до +150 от 0 до +180 от 0 до +200 |
±0,25; ±0,5 |
|
ИВЭ-50-6Ех-(50М) |
50М |
от 4 до 20 мА hart m_rtu |
от -50 до +50 от -50 до +100 от -50 до +150 от -50 до +180 от -50 до +200 от 0 до +50 от 0 до +100 от 0 до +150 от 0 до +180 от 0 до +200 |
±0,25; ±0,5 |
|
ИВЭ-50—6—(100М) |
100М |
от 4 до 20 мА hart m_rtu |
от -50 до +50 от -50 до +100 от -50 до +150 от -50 до +180 от -50 до +200 от 0 до +500 от 0 до +50 от 0 до +100 от 0 до +150 от 0 до +180 от 0 до + 200 |
±0,25; ±0,5 |
|
ИВЭ-50-6Ех-(100М) |
100М |
от 4 до 20 мА hart m_rtu |
от -50 до +50 от -50 до +100 от -50 до +150 от -50 до +180 от -50 до +200 от 0 до +50 от 0 до +100 от 0 до +150 от 0 до +180 от 0 до +200 |
±0,25; ±0,5 |
|
Обозначение исполнения ТС |
Условное обозначение типа НСХ ЧЭ ТС |
Тип выходного сигнала |
Диапазон измерений температуры, °С |
Пределы допускаемой основной приведенной погрешности, % (от диапазона измерений/*) |
|
ИВЭ-50-6-(50П) |
50П |
от 4 до 20 мА HART M_RTU |
от -80 до +150 от -50 до +50 от -50 до +100 от -50 до +150 от -50 до +180 от -50 до +200 от 0 до +500 от 0 до +50 от 0 до +100 от 0 до +150 от 0 до +180 от 0 до +200 |
±0,25; ±0,5 |
|
ИВЭ-50-6Ех-(50П) |
50П |
от 4 до 20 мА hart m_rtu |
от -80 до +150 от -50 до +50 от -50 до +100 от -50 до +150 от -50 до +180 от -50 до +200 от 0 до +50 от 0 до +100 от 0 до +150 от 0 до +180 от 0 до +200 |
±0,25; ±0,5 |
|
ИВЭ-50—6—(100П) |
100П |
от 4 до 20 мА hart m_rtu |
от -80 до +150 от -50 до +50 от -50 до +100 от -50 до +150 от -50 до +180 от -50 до +200 от 0 до +500 от 0 до +50 от 0 до +100 от 0 до +150 от 0 до +180 от 0 до +200 |
±0,25; ±0,5 |
|
ИВЭ-50-6Ех-(100П) |
100П |
от 4 до 20 мА hart m_rtu |
от -80 до +150 от -50 до +50 от -50 до +100 от -50 до +150 от -50 до +180 от -50 до +200 от 0 до +50 от 0 до +100 от 0 до +150 от 0 до +180 от 0 до +200 |
±0,25; ±0,5 |
|
Обозначение исполнения ТС |
Условное обозначение типа НСХ ЧЭ ТС |
Тип выходного сигнала |
Диапазон измерений температуры, °С |
Пределы допускаемой основной приведенной погрешности, % (от диапазона измерений/*) |
|
ИВЭ-50-6-(РН00) |
Pt100 |
от 4 до 20 мА HART M_RTU |
от -80 до +150 от -50 до +50 от -50 до +100 от -50 до +150 от -50 до +180 от -50 до +200 от 0 до +500 от 0 до +50 от 0 до +100 от 0 до +150 от 0 до +180 от 0 до +200 |
±0,25; ±0,5 |
|
ИВЭ-50-6Ех-(РН00) |
Pt100 |
от 4 до 20 мА hart m_rtu |
от -80 до +150 от -50 до +50 от -50 до +100 от -50 до +150 от -50 до +180 от -50 до +200 от -50 до +300 от 0 до +50 от 0 до +100 от 0 до +150 от 0 до +180 от 0 до +200 от 0 до +300 |
±0,25; ±0,5 |
|
ИВЭ-50-6-(РН000) |
Pt1000 |
от 4 до 20 мА hart m_rtu |
от -80 до +150 от -50 до +50 от -50 до +100 от -50 до +150 от -50 до +180 от -50 до +200 от 0 до +500 от 0 до +50 от 0 до +100 от 0 до +150 от 0 до +180 от 0 до +200 |
±0,25; ±0,5 |
|
Обозначение исполнения ТС |
Условное обозначение типа НСХ ЧЭ ТС |
Тип выходного сигнала |
Диапазон измерений температуры, °С |
Пределы допускаемой основной приведенной погрешности, % (от диапазона измерений/*) |
|
ИВЭ-50-6Ех-(Р11000) |
Pt1000 |
от 4 до 20 мА HART M_RTU |
от -80 до +150 от -50 до +50 от -50 до +100 от -50 до +150 от -50 до +180 от -50 до +200 от -50 до +300 от 0 до +50 от 0 до +100 от 0 до +150 от 0 до +180 от 0 до +200 от 0 до +300 |
±0,25; ±0,5 |
Примечание:
(*) - значение основной приведенной погрешности приведено в паспорте на ТС.
Метрологические и технические характеристики ТС приведены в таблице 4.
Таблица 4
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной приведенной погрешности ТС с ИП, вызванной изменением температуры окружающей среды от нормальных условий (от +15 до +25 °С) до любой температуры в диапазоне рабочих температур на каждые 10 °С изменения температуры, % (от диапазона измерений) |
±0,5-|Л|, где Л - предел допускаемой основной приведенной погрешности из табл.3 |
|
Время установления показаний, с, не более |
900 |
|
Напряжение питания постоянного тока ТС с ИП, В: - общепромышленного исполнения - взрывозащищенного исполнения |
от 12 до 36 24 |
|
Электрическое сопротивление изоляции при температуре от +15 до +25 °С (при 250 В), МОм, не менее |
100 |
|
Диаметр защитной арматуры ТС, мм |
от 4,0 до 16,0 |
|
Длина монтажной части ТС, мм |
от 80 до 400 (более - по специальному заказу) |
|
Масса, кг |
от 0,2 до 5 (в зависимости от модели и исполнения) |
|
Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность воздуха, %, не более |
от -50 до +70 95 |
|
Средняя наработка на отказ, ч, не менее |
30 000 |
|
Средний срок службы, лет, не менее |
10 |
|
Степень защиты оболочки по ГОСТ 14254-2015 |
IP65 |
|
Маркировка взрывозащиты ТС во взрывозащищенном исполнении |
0Ех1аПСТ1...Т5Х |
Знак утверждения типа
наносится типографским способом на титульный лист паспорта и на панель прибора краской или другим способом, обеспечивающей сохранность маркировки в течение всего срока эксплуатации.
Комплектность
Комплектность ТС приведена в таблице 5.
Таблица 5
|
Наименование |
Кол-во |
Примечание |
|
Термопреобразователь ИВЭ-50-6 |
1 шт. |
Исполнение - в соответствии с заказом |
|
Руководство по эксплуатации |
1 экз. |
На партию однотипных ТС при поставке в один адрес |
|
Паспорт |
1 экз. |
- |
|
Методика поверки МП 207.1-0..-2017 |
1 экз. |
- |
Сведения о методах измерений
приведены в разделе 1 «Назначение» руководства по эксплуатации.
Нормативные документы
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля.
Общие технические требования и методы испытаний.
ГОСТ 30232-94 Термопреобразователи с унифицированным выходным сигналом. Общие технические требования.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
1336.405229.001ТУ «Термопреобразователи ИВЭ-50-6. Технические условия».
