Машины испытательные универсальные МСТ
| Номер в ГРСИ РФ: | 71172-18 |
|---|---|
| Производитель / заявитель: | Фирма "A&D Company Ltd.", Япония |
Машины испытательные универсальные МСТ (далее - машины) предназначены для измерений создаваемой силы (нагрузки) при испытаниях образцов различных материалов на сжатие, растяжение и изгиб.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 71172-18 |
| Наименование | Машины испытательные универсальные |
| Модель | МСТ |
| Страна-производитель | ЯПОНИЯ |
| Срок свидетельства (Или заводской номер) | 21.05.2023 |
Производитель / Заявитель
Фирма "A&D Company Ltd.", Япония
ЯПОНИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 53 |
| Найдено поверителей | 10 |
| Успешных поверок (СИ пригодно) | 50 (94%) |
| Неуспешных поверок (СИ непригодно) | 3 (6%) |
| Актуальность информации | 03.11.2024 |
Поверители
Скачать
| 71172-18: Описание типа СИ | Скачать | 150.3 КБ | |
| 71172-18: Методика поверки МП-204-30-2017 | Скачать | 2.3 MБ |
Описание типа
Назначение
Машины испытательные универсальные МСТ (далее - машины) предназначены для измерений создаваемой силы (нагрузки) при испытаниях образцов различных материалов на сжатие, растяжение и изгиб.
Описание
Принцип действия машин основан на преобразовании датчиком силы, приложенной к испытываемому образцу, в аналоговый электрический сигнал, изменяющийся пропорционально этой нагрузке.
Конструктивно машины состоят из силовой рамы, блока управления, привода перемещения траверсы, силоизмерительного тензорезисторного датчика (далее - датчик). На блоке управления расположена сенсорная панель, предназначенная для задания условий испытаний и дисплей для отображения информации. На задней панели машин расположены USB-разъем, разъемы для подключения тензорезисторного датчика, для подключений принтера, для подключения сетевого кабеля, предохранитель, выключатель питания.
У основания силовой рамы крепится неподвижный столик для размещения испытуемого образца.
Машины оборудованы ограничителями хода с возможностью регулировки. При соприкосновении с ограничителями траверса останавливается автоматически.
В машине предусмотрен механизм перегрузки. Если значение силы превышает 105% максимальной нагрузки датчика, траверса останавливается автоматически.
В машине имеется аварийный выключатель, при нажатии которого питание двигателя отключается.

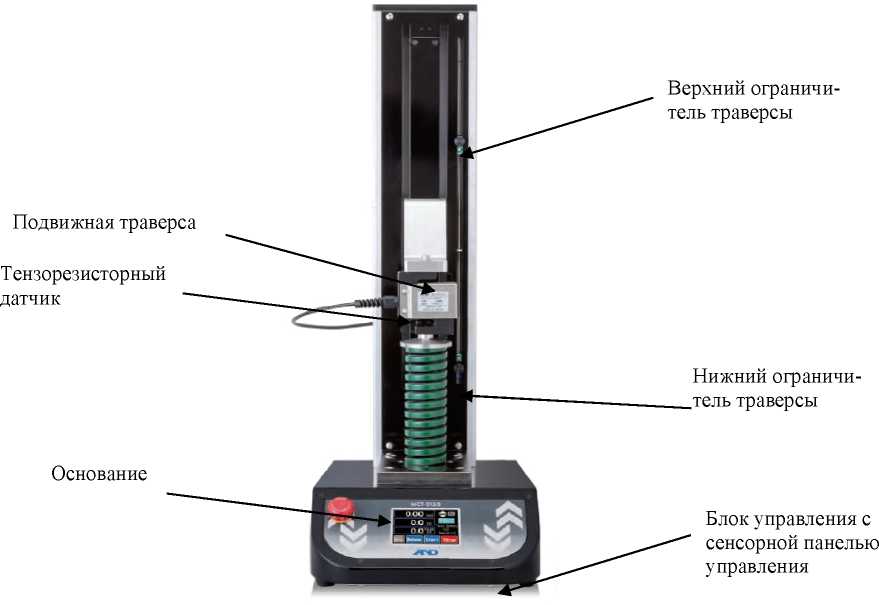

Общий вид машины представлен на рисунке 1
Рисунок 1 - Общий вид машины
Электрический сигнал от датчика поступает в блок управления, где аналоговый сигнал преобразуется в цифровой код. Далее, измерительная информация выводится на дисплей панели управления машин.
Машины выпускаются в двух модификациях: МСТ-1150 и МСТ-2150 отличающиеся погрешностью измерения нагрузки.
Вскрытие корпуса машины не дает возможности получить доступ к электронным настройкам и ПО, поэтому пломбирования корпуса не требуется.
Нанесение знака поверки на средства измерений не предусмотрено.
Программное обеспечение
Программное обеспечение (далее - ПО) машин является встроенным и полностью метрологически значимым.
Идентификационным признаком ПО служит номер версии, который отображается на экране дисплея блока управления, в сервисном режиме «Utility».
Уровень защиты ПО от непреднамеренного или преднамеренного воздействия в соответствии с Р 50.2.077-2014 «средний».
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Модификация машины |
MCT-1150 |
MCT-2150 |
|
Идентификационное наименование ПО |
MCT- Logger |
MSAT-Lite |
|
Номер версии (идентификационный номер) ПО, не менее |
1.01.001 | |
|
Цифровой идентификатор ПО |
- | |
Технические характеристики
Таблица 2 - Метрологические и технические характеристики
|
Наименование характеристики |
Значение характеристики | |
|
МСТ-1150 |
МСТ-2150 | |
|
Наибольший предел создаваемой силы (нагрузки), Н |
500 | |
|
Пределы допускаемой абсолютной погрешности измерений силы (нагрузки), Н: в диапазоне измерений от 10 до 500 Н включ. в диапазоне измерений от 0,01 до 5 Н включ. |
±1 - |
±0,1 |
|
Пределы допускаемой относительной погрешности измерений силы (нагрузки), %: в диапазоне измерений от 200 Н до 500 Н в диапазоне измерений от 100 Н до 200 Н включ. в диапазоне измерений от 5 Н до 100 Н включ. |
--- |
±0,5 ±1,0 ±2,0 |
|
Диапазон задания скорости перемещения траверсы, мм/мин |
от 10 до 300 | |
|
Предел допускаемой относительной погрешности задания скорости перемещения траверсы (без нагрузки), % |
±5 | |
|
Дискретность задания скорости перемещения траверсы, мм/мин |
1 | |
|
Диапазон хода перемещения траверсы, мм |
от 0 до 400 |
от 0 до 370 |
|
Рабочий диапазон температуры среды, оС |
от +5 до +40 | |
|
Относительная влажность, % |
от 20 до 80 | |
|
Габаритные размеры (Ш*ГХВ), мм |
250x4 |
08x711 |
|
Масса, кг |
17 |
18 |
|
Электропитание: - напряжение питания, В - частота, Г ц |
От 198 до 242 50 | |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации и маркировочную табличку, расположенную на корпусе машины.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт |
|
Машина МСТ |
- |
1 |
|
Руководство по эксплуатации |
- |
1 |
|
Методика поверки |
МП-204-30-2017 |
1 |
|
Сетевой адаптер |
- |
1 |
|
Кабель питания |
- |
1 |
|
Предохранитель (2А) |
- |
1 |
|
Кабель USB |
- |
1 |
Загрузочный диск с ПО MSAT-Lite поставляется с моделью MCT-2150, загрузочный диск с ПО MCT Logger поставляется с моделью MCT-1150.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.640-2014 Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений силы
Техническая документация A&D Company, Limited, Япония
