Модули аналоговые для программируемых логических контроллеров Modicon M221/M241/M251
| Номер в ГРСИ РФ: | 71202-18 |
|---|---|
| Производитель / заявитель: | Фирма "Schneider Electric Industries SAS", Франция |
Модули аналоговые для программируемых логических контроллеров Modicon M221/M241/M251 (далее модули) предназначены для измерений напряжения постоянного тока, силы постоянного тока, сопротивления и температуры.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 71202-18 |
| Наименование | Модули аналоговые для программируемых логических контроллеров |
| Модель | Modicon M221/M241/M251 |
| Страна-производитель | ФРАНЦИЯ |
| Срок свидетельства (Или заводской номер) | 21.05.2023 |
Производитель / Заявитель
Фирма "Schneider Electric Industries SAS", Франция
ФРАНЦИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 2 года |
| Зарегистрировано поверок | 324 |
| Найдено поверителей | 14 |
| Успешных поверок (СИ пригодно) | 324 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 71202-18: Описание типа СИ | Скачать | 204.8 КБ | |
| 71202-18: Методика поверки МП 2203-0314-2018 | Скачать | 460.5 КБ |
Описание типа
Назначение
Модули аналоговые для программируемых логических контроллеров Modicon M221/M241/M251 (далее модули) предназначены для измерений напряжения постоянного тока, силы постоянного тока, сопротивления и температуры.
Описание
Принцип действия модулей аналоговых основан на преобразовании мгновенных значений сигналов измеряемых величин в цифровые коды и выдачу полученных кодов на внешнюю шину для дальнейшей обработки.
Модули аналоговые представляют собой аналогово-цифровые и цифро-аналоговые преобразователи нормированных электрических величин, предназначенные для работы с различными стандартными датчиками при управлении технологическими процессами в информационно-измерительных и управляющих системах различной конфигурации для технического и коммерческого учета энергоносителей, для создания систем безопасности и экологического мониторинга окружающей среды.
Питание модулей осуществляется от сети напряжением от 100 до 240 В или от источника постоянного напряжения 24 В посредством коммуникационного адаптера.
В сочетании с первичными преобразователями температуры, такими как: термометры сопротивления (ТС) по ГОСТ 6651-2009 и термопары (ТП) по ГОСТ Р 8.585-2001, они обеспечивают преобразование аналогового сигнала, поступающего от датчика в сигналы, соответствующие температуре этого датчика.
Модули аналоговые предназначены для совместной работы по внешней шине с базовыми блоками логических контроллеров Modicon M221/M241/M251, которые построены на единой элементной базе и имеют общий принцип действия. Объединение различных модулей на базовой плате, а также объединение нескольких базовых плат с модулями между собой с помощью шины данных позволяет создавать системы различной сложности и конфигурации.
Модули, имеющие общие конструктивные и функциональные особенности, объединены в серии:
TMC4xxxxx - TMC4AI2, TMC4AQ2, TMC4HOIS01, TMC4PACK01, TMC4TI2;
TMC2xxxxx - TMC2AI2, TMC2AQ2C, TMC2AQ2V, TMC2TI2;
TM221Cxxxx - TM221C16R/T, TM221C24R/T, TM221C40R/T;
TM221CE16R/T, TM221CE24R/T, TM221CE40R/T;
TM221Mxxxx - TM221M16R, TM221M16T, TM221M32TK;
TM221ME16R, TM221ME32TK;
ТМЗАххххх - TM3AI2H, TM3AI4, TM3AI8, TM3AM6, TM3AQ2, TM3AQ4;
ТМЗТххххх - TM3TI4, TM3TI8T, TM3TM3;

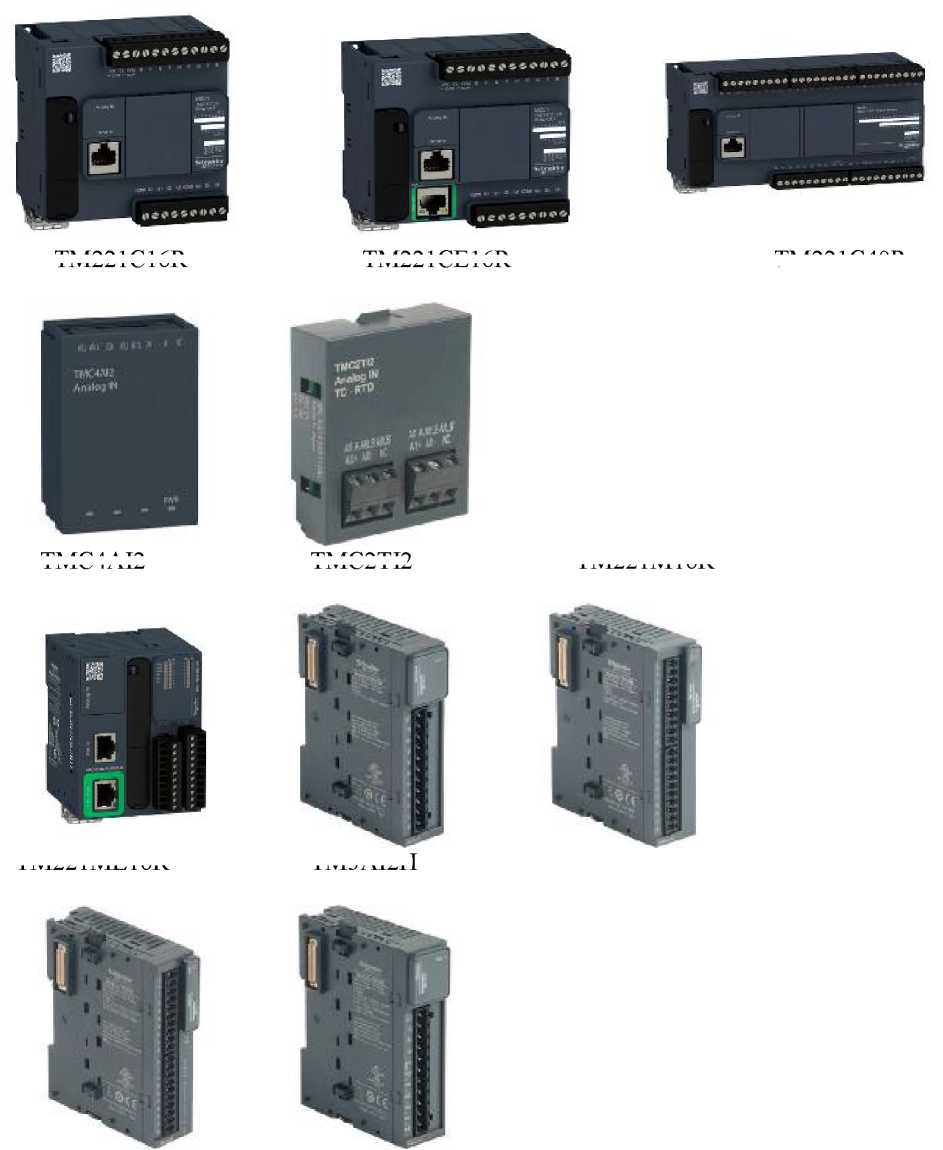

Общий вид модулей аналоговые для программируемых логических контроллеров Modicon M221/M241/M251 представлен на рисунке 1.
Пломбирование модулей аналоговые от несанкционированного доступа не предусмотрено.
TM221C16R
TM221CE16R
TMC4AI2
TMC2TI2
TM3AI2H
TM221ME16R
TM221C40R
TM3AM6
TM3TI4
TM3TM3
Рисунок 1 - Общий вид модулей аналоговые для программируемых логических контроллеров Modicon M221/M241/M251
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||||
|
TMC2AI2 |
TMC2AQ2C |
TMC2AQ2V |
TM221C16R/ TM221C16T |
TMC2TI2 | |
|
Количество измерительных каналов |
2 |
2 |
2 |
2 |
2 |
|
Диапазон измерений напряжения, В |
от 0 до 10 |
- |
от 0 до 10 |
от 0 до 10 |
- |
|
Диапазон измерений силы постоянного тока, мА |
от 0 до 20 от 4 до 20 |
от 4 до 20 |
- |
- |
- |
|
Диапазон измерений температуры с термопреобразователями сопротивления и термопарами, °С: - ТП J - ТП K - ТП R - ТП S - ТП B - ТП T - ТП N - ТП E - ТС Pt 100 - ТС Pt 1000 |
- |
- |
- |
- |
от -200 до +1000 от -200 до +1300 от 0 до +1760 от 0 до +1760 от +600 до +1820 от -200 до +400 от -200 до +1300 от -200 до +800 от -200 до +850 от -200 до +600 |
|
Разрядность, бит (квант) |
12 (0-4096) |
12 (0-4096) |
12 (0-4096) |
16 (0-65536) |
14 (0-16383) |
|
Пределы допускаемой приведенной погрешности измерений силы постоянного тока и напряжения, %* |
±1 |
±1 |
±1 |
±1 |
- |
|
Пределы допускаемой абсолютной погрешности измерений температуры с термопреобразователями сопротивления и термопарами, °С**: - ТП N, R, S, B - ТП J, K, T, E (в диапазоне от -200 до 0 оС включ.) - ТП J, K, T, E (в диапазоне св. 0 оС) - ТС Pt 100, Pt 1000 |
- |
- |
- |
- |
±0,001-T ±0,004^T ±0,001'T ±0,001'T |
Продолжение таблицы 1
Т - диапазон измерений температуры, оС.
Примечания:
* - погрешность измерений приведена к диапазону измерений;
* * - без учета погрешности первичных преобразователей температуры и компенсации холодных концов для термопар.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||||
|
TMC4HOIS01 |
TMC4PACK01 |
TMC4AI2 |
TMC4AQ2 |
TMC4TI2 | |
|
Количество измерительных каналов |
2 |
2 |
2 |
2 |
2 |
|
Диапазон измерений напряжения, В |
от 0 до 10 |
от 0 до 10 |
от 0 до 10 |
от 0 до 10 |
- |
|
Диапазон измерений силы постоянного тока, мА |
от 0 до 20 от 4 до 20 |
от 0 до 20 от 4 до 20 |
от 0 до 20 от 4 до 20 |
от 4 до 20 |
- |
|
Диапазон измерений температуры с термопреобразователями сопротивления и термопарами, °С: - ТП J - ТП K - ТП R - ТП S - ТП B - ТП T - ТП N - ТП E - ТС Pt 100 - ТС Pt 1000 |
- |
- |
- |
- |
от -200 до +1000 от -200 до +1300 от 0 до +1760 от 0 до +1760 от +250 до +1820 от -200 до +400 от -200 до +1300 от -200 до +800 от -200 до +850 от -200 до +600 |
|
Разрядность, бит (квант) |
16 (0-65536) |
16 (0-65536) |
16 (0-65536) |
16 (0-65536) |
14 (0-16383) |
|
Пределы допускаемой приведенной погрешности измерений силы постоянного тока и напряжения, %* |
±1 |
±1 |
±1 |
±1 |
- |
|
Пределы допускаемой абсолютной погрешности измерений температуры с термопреобразователями сопротивления и термопарами, °С**: - ТП J, K, R, S, T, E, N |
- |
- |
- |
- |
±0,002^T |
Продолжение таблицы 2
|
Наименование характеристики |
Значение | ||||
|
TMC4HOIS01 |
TMC4PACK01 |
TMC4AI2 |
TMC4AQ2 |
TMC4TI2 | |
|
- ТП B (в диапазоне от +250 до +400 оС включ.) - ТП B (в диапазоне св. + 400 оС) - ТС Pt 100, Pt 1000 |
±0,002^T ±0,001-T ±0,005^T | ||||
|
Т - диапазон измерений температуры, оС. Примечания: * - погрешность измерений приведена к диапазону измерений; * * - без учета погрешности первичных преобразователей температуры и компенсации холодных концов для термопар. | |||||
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||||
|
TM3AI2H |
TM3AI4 |
TM3AI8 |
TM3AM6 |
TM3TI4 | |
|
Количество измерительных каналов |
2 |
4 |
8 |
4/2 |
4 |
|
Диапазон измерений напряжения, В |
от 0 до 10 от -10 до +10 |
от 0 до 10 от -10 до + 10 |
от 0 до 10 от -10 до + 10 |
от 0 до 10 от -10 до + 10 |
от 0 до 10 от -10 до +10 |
|
Диапазон измерений силы постоянного тока, мА |
от 0 до 20 от 4 до 20 |
от 0 до 20 от 4 до 20 |
от 0 до 20 от 4 до 20 |
от 0 до 20 от 4 до 20 |
от 0 до 20 от 4 до 20 |
|
Диапазон измерений температуры с термопреобразователями сопротивления и термопарами, °С: - ТП J - ТП K - ТП R - ТП S - ТП B - ТП T - ТП N - ТП E - ТС Pt 100 - ТС Pt 1000 |
- |
- |
- |
- |
от -200 до +1000 от -200 до +1300 от 0 до +1760 от 0 до +1760 от +300 до +1820 от -200 до +400 от -200 до +1300 от -200 до +800 от -200 до +850 -200 до +600 |
|
Разрядность, бит (квант) |
16 (0-65536) |
12 (0-4096) |
12 (0-4096) |
12 (0-4096) |
16 (0-65536) |
Продолжение таблицы 3
|
Наименование характеристики |
Значение | ||||
|
TM3AI2H |
TM3AI4 |
TM3AI8 |
TM3AM6 |
TM3TI4 | |
|
Пределы допускаемой приведенной погрешности измерений силы постоянного тока и напряжения, %1 2 |
±1 |
±1 |
±1 |
±1 |
±1 |
|
Пределы допускаемой абсолютной погрешности измерений температуры с термопреобразователями сопротивления и термопарами, °С3: - ТП J - ТП K, N - ТП R, S - ТП B - ТП T - ТП E - ТС Pt 100, Pt 1000 |
- |
- |
- |
- |
±0,004^T (в диапазоне от -200 до 0 оС включ.) ±0,002•T (в диапазоне св. 0 до +1000 оС включ.) ±0,004•Т (в диапазоне от -200 до 0 оС включ.) ±0,002•Т (в диапазоне св. 0 до +1300 оС включ.) ±6 (в диапазоне от 0 до +200 оС включ.) ±0,002•T (в диапазоне св. +200 до +1760 оС включ.) ±0,002^T ±0,004^T (в диапазоне от -200 до 0 оС включ.) ±0,002•T (в диапазоне св. 0 до +400 оС включ.) ±0,004^T (в диапазоне от -200 до 0 оС включ.) ±0,002^T (в диапазоне св. 0 до +800 оС включ.) ±0,002^T |
Таблица 4 - Метрологические характеристики
|
Наименование |
Значение | ||||
|
характеристики |
TM3TI8T |
TM3TM3 |
TM3AQ4 |
TM3AQ2 |
TM221M E32TK |
|
Количество измерительных каналов |
8 |
2/1 |
4 |
2 |
2 |
|
Диапазон измерений напряжения, В |
- |
от 0 до 10 от -10 до +10 |
от 0 до 10 от-10 до + 10 |
от 0 до 10 от-10 до + 10 |
от 0 до 10 |
|
Диапазон измерений силы постоянного тока, мА |
- |
от 0 до 20 от 4 до 20 |
от 0 до 20 от 4 до 20 |
от 0 до 20 от 4 до 20 |
- |
|
Диапазон измерений температуры с термопреобразователями сопротивления и термопарами, °С: - ТП J - ТП K - ТП R - ТП S - ТП B - ТП T - ТП N - ТП E - ТС Pt 100 - ТС Pt 1000 |
от -200 до +1000 от -200 до +1300 от 0 до +1760 от 0 до +1760 от +600 до +1820 от -200 до +400 от -200 до +1300 от -200 до +800 -- |
от -200 до +1000 от -200 до +1300 от 0 до +1760 от 0 до +1760 от +600 до +1820 от -200 до +400 от -200 до +1300 от -200 до +800 от -200 до +850 от -200 до +600 |
- |
- |
- |
|
Разрядность, бит (квант) |
16 (0-65536) |
16 (0-65536) |
12 (0-4096) |
12 (0-4096) |
10 (0-1024) |
|
Пределы допускаемой приведенной погрешности измерений силы постоянного тока и напряжения, %* |
- |
±1 |
±1 |
±1 |
±1 |
Продолжение таблицы 4
|
Наименование характеристики |
З |
начение | |||
|
TM3TI8T |
TM3TM3 |
TM3AQ4 |
TM3AQ2 |
TM221M E32TK | |
|
Пределы допускаемой абсолютной погрешности измерений температуры с термопреобразователями сопротивления и термопарами, °С**: - ТП N, T, E, J, K, В - ТП R, S (в диапазоне от 0 до +200 °С включ.) - ТП R, S (в диапазоне св. +200 °С) - ТС Pt 100, Pt 1000 |
±0,004^T ±6 ±0,004^T - |
±0,004^T ±6 ±0,004^T ±0,001-T |
- |
- |
- |
Т - диапазон измерений температуры, оС.
Примечания:
* - погрешность измерений приведена к диапазону измерений;
* * - без учета погрешности первичных преобразователей температуры и компенсации холодных концов для термопар.
Таблица 5 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||||
|
TM221C24T/ TM221C24R |
TM221CE24R/ TM221CE24T |
TM221C40R/ TM221C40T |
TM221M16R/ ТМ221М16Т |
TM221CE16R/ TM221CE16T | |
|
Количество измерительных каналов |
2 |
2 |
2 |
2 |
2 |
|
Диапазон измерений напряжения, В |
от 0 до 10 |
от 0 до 10 |
от 0 до 10 |
от 0 до 10 |
от 0 до 10 |
|
Разрядность, бит (квант) |
10 (0-1024) |
10 (0-1024) |
10 (0-1024) |
10 (0-1024) |
10 (0-1024) |
|
Пределы допускаемой приведенной погрешности измерений напряжения, %* |
±1 |
±1 |
±1 |
±1 |
±1 |
Примечание: * - погрешность измерений приведена к диапазону измерений
Таблица 6 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
TM221ME16R |
TM221CE40R/T |
TM221M32TK | |
|
Количество измерительных каналов |
2 |
2 |
2 |
|
Диапазон измерений напряжения, В |
от 0 до 10 |
от 0 до 10 |
от 0 до 10 |
|
Разрядность, бит (квант) |
10 (0-1024) |
10 (0-1024) |
10 (0-1024) |
|
Пределы допускаемой приведенной погрешности измерений напряжения, %* |
±1 |
±1 |
±1 |
|
Примечание: * - погрешность измерений приведена к диапазону измерений | |||
Таблица 7 - Основные технические характеристики
|
Наименование характеристики |
Значение | ||||
|
Г абаритные размеры мм, не более: - высота - ширина - длина |
TMC2AI2 41 15 35 |
TMC2AQ2C 41 15 35 |
TMC2AQ2V 41 15 35 |
TM221C16R/ TM221C16T 90 70 95 |
TMC2TI2 41 15 35 |
|
TMC4HOIS01 50 21 34 |
TMC4PACK01 50 21 34 |
TMC4AI2 50 21 34 |
TMC4AQ2 50 21 34 |
TMC4TI2 50 21 34 | |
|
TM3AI2H 90 70 23,6 |
TM3AI4 90 70 23,6 |
TM3AI8 90 70 23,6 |
TM3AM6 90 70 23,6 |
TM3TI4 90 70 23,6 | |
|
TM3TI8T 90 70 23,6 |
TM3TM3 90 70 23,6 |
TM3AQ4 90 70 23,6 |
TM3AQ2 90 70 23,6 |
TM221ME32TK 90 70 70 | |
|
TM221C24T/ TM221C24R 70 70 110 |
TM221CE24R/ TM221CE24T 90 70 110 |
TM221C40R/ TM221C40T 90 70 160 |
TM221M16R/ TM221M16T 90 70 70 |
TM221CE16R/ TM221CE16T 90 70 160 | |
|
TM221CE40R/T 90 70 160 |
TM221ME16R 90 70 70 |
TM221M32TK 90 70 70 | |||
|
Масса, кг, не более |
TMC2AI2 0,015 |
TMC2AQ2C 0,015 |
TMC2AQ2V 0,015 |
TM221C16R/ TM221C16T 0,346 |
TMC2TI2 0,015 |
|
TMC4HOIS01 0,055 |
TMC4PACK01 0,055 |
TMC4AI2 0,055 |
TMC4AQ2 0,055 |
TMC4TI2 0,055 | |
|
TM3AI2H 0,115 |
TM3AI4 0,11 |
TM3AI8 0,11 |
TM3AM6 0,11 |
TM3TI4 0,11 | |
Продолжение таблицы 7
|
Наименование характеристики |
Значение | ||||
|
TM3TI8T 0,11 |
TM3TM3 0,115 |
TM3AQ4 0,115 |
TM3AQ2 0,115 |
TM221ME32TK 0,264 | |
|
TM221C24T/ TM221C24R 0,395 |
TM221CE24R/ TM221CE24T 0,395 |
TM221C40R/ TM221C40T 0,456 |
TM221M16R/ TM221M16T 0,264 |
TM221CE16R/ TM221CE16T 0,456 | |
|
TM221CE40R/T 0,456 |
TM221ME16R 0,264 |
TM221M32TK 0,27 | |||
|
Входное сопротивление, не менее, МОм |
0,01 | ||||
|
Средний срок службы, лет |
10 | ||||
|
Средняя наработка на отказ, ч |
20000 | ||||
|
Условия эксплуатации: - температура окружающего воздуха, °С относительная влажность, % |
от -25 до +55 от 10 до 90 | ||||
Знак утверждения типа
наносится в виде наклейки на модули аналоговые для программируемых логических контроллеров Modicon M221/M241/M251 и на титульном листе паспорта типографским способом.
Комплектность
Таблица 8 - Комплектность модулей аналоговых для программируемых логических контроллеров Modicon M221/M241/M251
|
Наименование |
Обозначение |
Количество |
|
Модуль аналоговый для программируемых логических контроллеров Modicon M221/M241/M251 |
- |
1 шт. |
|
Методика поверки |
МП 2203-0314-2018 |
1 экз. |
|
Паспорт |
- |
1 экз. |
|
Коробка упаковочная |
- |
1 шт. |
Поверка
осуществляется по документу МП 2203-0314-2018 «Модули аналоговые для программируемых логических контроллеров Modicon M221/M241/M251. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 08.02.2018 г.
Основные средства поверки:
Калибратор многофункциональный TRX-IIR, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 42789-09.
Допускается применение аналогичных средств поверки, обеспечивающие определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
отсутствуют.
Нормативные документы
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р 51841-2001 Программируемые контроллеры. Общие технические требования и методы испытаний
Техническая документация фирмы-изготовителя
Смотрите также
