Термопреобразователи сопротивления взрывозащищенные ТСМ 011, ТСП 011
| Номер в ГРСИ РФ: | 71220-18 |
|---|---|
| Категория: | Термопреобразователи |
| Производитель / заявитель: | АОЗТ СКБ "Термоприбор", г.Москва |
| 71220-18: Описание типа СИ | Скачать | 149.5 КБ |
Термопреобразователи сопротивления взрывозащищенные ТСМ 011, ТСП 011 (далее по тексту - ТС) предназначены для измерений температуры наружной поверхности труб наземных и подземных трубопроводов и температуры грунта во взрывоопасных зонах классов В-1а, В-1г в соответствии с гл. 3 ПУЭ, в которых могут образовываться взрывоопасные смеси категорий IIA, IIB, ПС групп Т1, ..., Т6 по ТР ТС 012/2011.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 71220-18 |
| Наименование | Термопреобразователи сопротивления взрывозащищенные |
| Модель | ТСМ 011, ТСП 011 |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 21.05.2023 |
Производитель / Заявитель
ЗАО СКБ "Термоприбор", г.Москва
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | Первичная поверка до ввода в эксплуатацию |
| Зарегистрировано поверок | 218 |
| Найдено поверителей | 3 |
| Успешных поверок (СИ пригодно) | 218 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 22.12.2024 |
Поверители
Скачать
| 71220-18: Описание типа СИ | Скачать | 149.5 КБ |
Описание типа
Назначение
Термопреобразователи сопротивления взрывозащищенные ТСМ 011, ТСП 011 (далее по тексту - ТС) предназначены для измерений температуры наружной поверхности труб наземных и подземных трубопроводов и температуры грунта во взрывоопасных зонах классов В-1а, В-1г в соответствии с гл. 3 ПУЭ, в которых могут образовываться взрывоопасные смеси категорий IIA, IIB, IIC групп Т1, ..., Т6 по ТР ТС 012/2011.
Описание
Принцип работы ТС основан на явлении изменения электрического сопротивления металлов при изменении их температуры. Величина изменения электрического сопротивления определяется типом материала чувствительного элемента (далее по тексту - ЧЭ) и величиной изменения температуры.
ТС выполнены во взрывозащищенном исполнении.
Взрывозащищенность ТС в соответствии с ТР ТС 012/2011 обеспечивается видами взрывозащиты либо «взрывонепроницаемая оболочка «d» (далее по тексту - ТС-Exd), либо «искробезопасная электрическая цепь «i» (далее по тексту - ТС-Exi), либо «взрывонепроницаемая оболочка «d» плюс «искробезопасная электрическая цепь «i» (далее по тексту - ТС-Exdi).
ТС состоят из ЧЭ, защитного корпуса, соединительного кабеля и клеммной головки.
В ТС могут быть установлены медные или платиновые ЧЭ.
ЧЭ представляет собой герметизированный измерительный модуль, установленный в защитном корпусе. В защитном корпусе может быть установлено от одного до трех ЧЭ. В измерительном модуле размещён один терморезистивный элемент (далее по тексту - ТРЭ). ТРЭ для ТСМ 011 изготовлен из медного микропровода, а ТРЭ для ТСП 011 - из платинового микропровода или на основе напыленной платиновой плёнки.
Монтажные проводники ЧЭ, расположенные в соединительном кабеле, соединены с зажимами клеммной колодки, установленной в головке.
Соединительный кабель выполнен на основе многожильных медных проводов во фторопластовой изоляции, которые защищены внешними оболочками из:
- нержавеющей трубы и металлорукава в полихлорвиниловой изоляции,
- гибкого рукава (сильфона) в оплетке из нержавеющей проволоки.
Защитный корпус выполнен из нержавеющей стали и представляет собой цилиндр (корпус типа «К1») или параллелепипед (корпус типа «К2») с плоским дном или дном, имеющим радиус кривизны, соответствующий диаметру поверхности, на которую защитный корпус устанавливается на объекте измерений.
Клеммная головка выполнена из литьевого алюминиевого сплава или нержавеющей стали и состоит из корпуса, съемной крышки и вводного устройства для кабеля потребителя. Кабельный ввод клеммной головки обеспечивает возможность подключения ТС к линии потребителя кабелем, кабелем в броне, кабелем в металлорукаве или кабелем в броне и металлорукаве.
В клеммной головке установлена клеммная колодка, которая имеет зажимы для подсоединения монтажных проводников ЧЭ и жил кабеля потребителя.
ТС имеют следующие модели: ТСМ 011, ТСМ 011.01, ТСМ 011.02, ТСМ 011.03, ТСМ 011.100, ТСМ 011.101, ТСМ 011.102, ТСМ 011.103, ТСП 011, ТСП 011.01, ТСП 011.100, ТСП 011.101, различающиеся по типу установленных в них ЧЭ, а также исполнением корпуса и видом взрывозащиты.
Модели ТС имеют исполнения, отличающиеся друг от друга по номинальной статической характеристике (далее по тексту - НСХ) преобразования, по диапазону измерений температуры, по количеству ЧЭ, по конструкции защитного корпуса, по диаметру установочной поверхности, по материалу и длине соединительного кабеля.

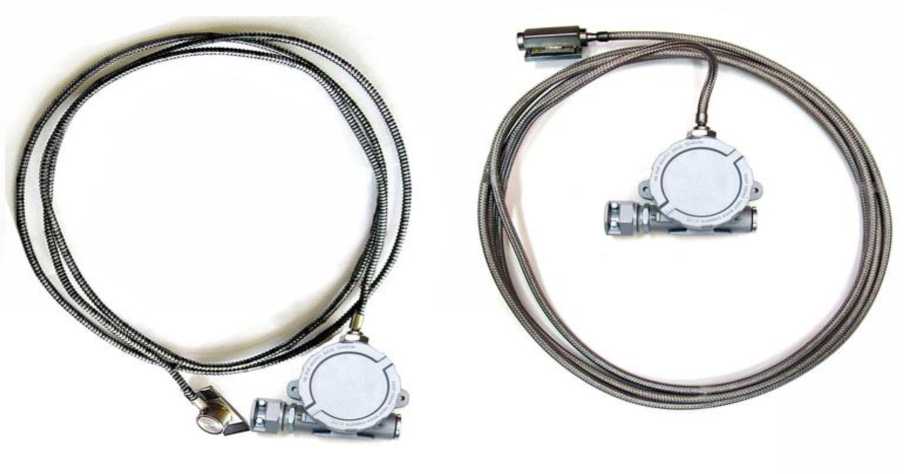

Фотографии общего вида ТС приведены на рисунке 1.
Рисунок 1 - Термопреобразователи сопротивления взрывозащищенные ТСМ 011, ТСП 011
Пломбирование ТС не предусмотрено.
Программное обеспечение
отсутствует.
Технические характеристики
приведены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений температуры, °С |
от -50 до +120; от -50 до +150; от -60 до +120; от -60 до +150 |
|
Условное обозначение номинальной статической характеристики (НСХ) по ГОСТ 6651-2009 (1) |
50М, 100М, 50П, 100П, Pt100, Pt500, Pt1000 |
|
Температурный коэффициент ТС, а по ГОСТ 6651-2009, °С-1 |
0,00428; 0,00391; 0,00385 |
|
Класс допуска по ГОСТ 6651-2009 |
А, В, С |
|
Допуск по ГОСТ 6651-2009, °С (t - значение измеряемой температуры), °С - ТСМ 011 класса A с диапазоном измерений температуры от -50 до +120 °С - ТСП 011 класса А с диапазоном измерений температуры от -50 до +150 °С - ТС класса B с диапазоном измерений температуры от -60 до +150 °С - ТС класса C с диапазоном измерений температуры от -60 до +150 °С |
±(0,15+0,002-1t1) ±(0,15+0,002-1t1) ±(0,3+0,005-| t1) ±(0,6+0,01-| 11) |
|
Количество ЧЭ, шт. |
1, 2 или 3 |
|
Наименование характеристики |
Значение характеристики |
|
Схема соединения внутренних проводов ТС |
четырехпроводная |
|
Сопротивление электрической изоляции между измерительной цепью и корпусом, МОм, не менее - при температуре от +15 до +25 °С и относительной влажности от 30 до 80 % - при температуре +40 °С и относительной влажности 100 % - при верхнем значении температуры рабочего диапазона измерений температуры |
100 0,5 5,0 |
|
Время термической реакции т0,63, определенное при коэффициенте теплоотдачи практически равном бесконечности, с, не более |
60 |
|
Диаметр установочной поверхности защитного корпуса, мм |
от 60 до 1420 |
|
Длина соединительного кабеля, мм |
от 500 до 15000 |
|
Масса, г, (с комплектом монтажных частей), не более |
7900 |
|
Средняя наработка на отказ, ч, не менее |
175 200 |
|
Средний срок службы, лет, не менее |
20 |
|
Группа исполнения по виброустойчивости по ГОСТ Р 52931-2008 |
V3 |
|
Вид климатического исполнения ТС по ГОСТ 15150-69 |
О1 |
|
Группа исполнения ТС по ГОСТ Р 52931-2008 (в диапазоне температур окружающего воздуха от -60 до +80 °С) |
Д2 |
|
Степень защиты ТС от воздействия воды, твердых тел (пыли) по ГОСТ 14254-2015 |
IP68 |
|
Примечание (1) - По заказу потребителя допускается изготовление ТС с условным обозначением НСХ преобразования 2000М | |
Вид взрывозащиты по ТР ТС 012/2011 - «взрывонепроницаемая оболочка «d», или «искробезопасная электрическая цепь «i», или «взрывонепроницаемая оболочка «d» плюс «искробезопасная электрическая цепь «i».
ТС по ТР ТС 012/2011 имеют особовзрывобезопасный или взрывобезопасный уровень взрывозащиты и маркировку взрывозащиты в соответствии с действующим сертификатом соответствия требованиям ТР ТС 012/2011.
Знак утверждения типа
наносится на титульный лист (в правом верхнем углу) паспорта и руководства по эксплуатации типографским способом, а также на этикетку, прикрепленную к ТС.
Комплектность
Таблица 2
|
Наименование |
Обозначение |
Количество |
Примечание |
|
ТС |
- |
1 шт |
модель и исполнение в соответствии с заказом |
|
Паспорт |
ВБАЛ 2.821.011 ПС |
1 экз. |
- |
|
Руководство по эксплуатации |
ВБАЛ 2.821.011 РЭ |
1 экз. |
поставка в одном экземпляре с первой партией ТС |
|
Габаритный чертеж (ГЧ) |
- |
1 экз. |
Поверка
осуществляется по ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».
Основные средства поверки:
Рабочие эталоны 2-го, 3-го разрядов по ГОСТ 8.558-2009 - термометры сопротивления платиновые вибропрочные эталонные ПТСВ (Регистрационный № 32777-06);
Термостаты жидкостные серии «ТЕРМОТЕСТ» (Регистрационный № 39300-08);
Измеритель температуры многоканальный прецизионный МИТ 8.10(М) (Регистрационный № 19736-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля.
Общие технические требования и методы испытаний.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки
ТУ ВБАЛ 2.821.011 ТУ. Термопреобразователи сопротивления взрывозащищенные ТСМ 011, ТСП 011, ТСМУ 011, ТСПУ 011. Технические условия.
