71222-18: EASY 3000 Твердомеры Бринелля - Производители, поставщики и поверители

Твердомеры Бринелля EASY 3000

Номер в ГРСИ РФ: 71222-18
Категория: Твердомеры
Производитель / заявитель: Фирма "Easydur Italiana, Di Renato Affri", Италия
Скачать
71222-18: Описание типа СИ Скачать 130.3 КБ
Заказать
Поставщик: ООО "ГОСТ"
Твердомеры Бринелля EASY 3000 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Твердомеры Бринелля EASY 3000 (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Бринелля в соответствии с ГОСТ 9012-59.

Информация по Госреестру

Основные данные
Номер по Госреестру 71222-18
Наименование Твердомеры Бринелля
Модель EASY 3000
Страна-производитель ИТАЛИЯ
Срок свидетельства (Или заводской номер) 21.05.2023
Производитель / Заявитель

Фирма "Easydur Italiana, Di Renato Affri", Италия

ИТАЛИЯ

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 7
Найдено поверителей 2
Успешных поверок (СИ пригодно) 7 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 17.11.2024

Поверители

Скачать

71222-18: Описание типа СИ Скачать 130.3 КБ

Описание типа

Назначение

Твердомеры Бринелля EASY 3000 (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Бринелля в соответствии с ГОСТ 9012-59.

Описание

Принцип действия твердомеров основан на статическом вдавливании шарикового наконечника с последующим измерением диаметра окружности отпечатка.

Твердомеры состоят из устройства приложения нагрузки, измерительного блока, съемного стола, панели управления и камеры.

Объект контроля устанавливается на рабочую поверхность стола или твердомера (при отсутствии стола).

Встроенная панель управления используется для ввода исходных параметров, старта цикла приложения нагрузки, а также с целью отображения, хранения и статистической обработки результатов измерений.

Определение размеров отпечатка для расчета твердости по шкалам Бринелля выполняется с помощью камеры, входящей в комплектность твердомера.

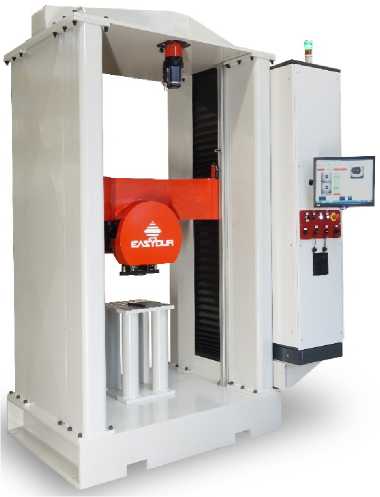

Общий вид твердомеров представлен на рисунке 1.

Рисунок 1 - Общий вид твердомеров

Пломбирование твердомеров Бринелля EASY 3000 не предусмотрено.

Программное обеспечение

Программное обеспечение (ПО) твердомеров - встроенное. ПО используется для управления работой твердомеров, а также для визуального отображения, хранения и статистической обработки результатов измерений.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

UniverseED

Номер версии (идентификационный номер) ПО

2017.07.17.1155

Цифровой идентификатор ПО

-

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Испытательные нагрузки для шкал Бринелля, Н

612,9; 1226; 1839; 2452; 4903; 7355;

9807; 14710; 29120

Пределы допускаемой относительной погрешности испытательных нагрузок для шкал Бринелля, %

±1,0

Диапазоны измерений твердости по шкалам Бринелля

от 8 до 450 нВ от 95 до 650 HBW

Пределы допускаемой относительной погрешности измерений твердости по шкалам Бринелля, %

±3

Характеристики камеры:

- общее увеличение

- диапазон измерений, мм

- пределы допускаемой абсолютной погрешности, мм

х0,87

х1,75

х3,5

от 0 до 8

от 0 до 4

от 0 до 2

±0,01

±0,005

±0,005

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

1

2

Параметры электрического питания: - напряжение, В

- частота, Гц

380±38 50±1

Потребляемая мощность, Вт, не более

10000

Габаритные размеры твердомеров Бринелля EASY 3000, мм, не более:

- высота

- ширина

- глубина

Габаритные размеры рабочего пространства стола, мм, не более:

- ширина

- длина

2820

2110

1540

400

400

Габаритные размеры рабочего пространства твердомера, мм, не более:

- ширина

- длина

1100

1100

Масса, кг, не более

3500

Условия эксплуатации:

- температура окружающей среды, °С

- относительная влажность воздуха, %, не более

от + 10 до + 50

85

Срок службы, лет, не менее

10

Знак утверждения типа

наносится на боковую поверхность корпуса твердомеров в виде наклеиваемой плёнки и на титульный лист инструкции по эксплуатации типографским или иным способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Кол-во

Твердомер Бринелля EASY 3000 в составе:

- устройство приложения нагрузки

- измерительный блок

- панель управления

- съемный стол

EASY 3000

1 шт.

- камера

Инструкция по эксплуатации EASY 3000

1 экз.

Описание типа

1 экз.

Поверка

осуществляется по документу ГОСТ 8.398-80 «Государственная система обеспечения единства измерений. Приборы для измерения твёрдости металлов и сплавов. Методы и средства поверки».

Основные средства поверки:

- эталонные меры твердости по шкалам Бринелля 2-го разряда по ГОСТ 9031-75;

- эталон единицы силы 2-го разряда по ГОСТ 8.640-2014 (динамометры электронные, предел измерений до 30 кН, пределы допускаемой относительной погрешности ±0,24 %).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

ГОСТ 9012-59 Металлы. Метод измерения твердости по Бринеллю.

Нормативные документы

ГОСТ 8.062-85 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений твёрдости по шкалам Бринелля;

ГОСТ 8.398-80 ГСИ. Приборы для измерения твердости металлов и сплавов. Методы и средства поверки;

ГОСТ 23677-79 Твердомеры для металлов. Общие технические требования.
