Барьеры изолирующие серий AMG1000, АМ1000, AM2000
| Номер в ГРСИ РФ: | 71223-18 |
|---|---|
| Производитель / заявитель: | Фирма "Hangzhou HollySys Automation Co., Ltd.", Китай |
Барьеры изолирующие серий AMG1000, AM1000, AM2000 (далее - барьеры) предназначены для преобразований измерительных и управляющих электрических сигналов и физических величин (силы и напряжения постоянного тока, электрического сопротивления постоянному току и частоты импульсов электрического напряжения), поступающих от измерительных преобразователей, управляющих устройств, других источников сигналов и передачи изолированных сигналов из одной части измерительного канала (далее - ИК) или управляющего канала (далее - УК) в другую.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 71223-18 |
| Действует | по 21.05.2029 |
| Наименование | Барьеры изолирующие серий |
| Модель | AMG1000, АМ1000, AM2000 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | c2079b9c-50c2-6bfa-a659-3bcb029321b2 |
Производитель / Заявитель
Фирма "Hangzhou HollySys Automation Co., Ltd.", Китай
КИТАЙ
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
3138
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 3138 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
71223-18: Описание типа
2023-71223-18-1.pdf
|
Скачать | 314.5 КБ | |
|
71223-18: Методика поверки
2023-mp71223-18-1.pdf
|
Скачать | 4.1 MБ |
Описание типа
Назначение
Барьеры изолирующие серий AMG1000, AM 1000, АМ2000 (далее - барьеры) предназначены для преобразований измерительных и управляющих электрических сигналов и физических величин (силы и напряжения постоянного тока, электрического сопротивления постоянному току и частоты импульсов электрического напряжения), поступающих от измерительных преобразователей, управляющих устройств, других источников сигналов из одной части измерительного канала (далее- ИК) или управляющего канала (далее - УК) в другую.
Описание
Принцип действия барьеров заключается в приеме аналоговых, импульсных, частотных сигналов от первичных преобразователей (датчиков), управляющих устройств, других источников сигналов их обработке и выдаче аналоговых выходных сигналов.
Барьеры являются передающими измерительными преобразователями (компонентами) измерительной системы (далее - ИС) или передающими управляющими компонентами системы управления (далее - СУ).
В зависимости от модификации барьеры имеют поддержку протокола HART.
Барьеры серий AM1000 и AM2000 используют технологию электромагнитной связи для реализации изолирования электропитания, цепей входного и выходного сигналов.
Конструктивно барьеры состоят из печатной платы, на которой смонтированы элементы электрической схемы и пластмассового корпуса, в котором эта плата размещена. На боковой стороне корпуса нанесена схема подключения и параметры электрических цепей.
Барьеры серий AMG1000 и AM1000EX монтируются на 35 мм DIN рейку.
Барьеры серии AM2000 устанавливаются на терминальную плату (клеммную панель) серии K-AM200, которая монтируется на 35 мм DIN рейку.
Общий вид барьеров представлен на рисунке 1.
Пломбирование барьеров не предусмотрено.
Заводской номер барьеров в формате буквенно-цифрового обозначения наносится в виде наклейки на корпус барьеров в соответствии с рисунком 2.
а) серия AMG1000
б) серия AM1000

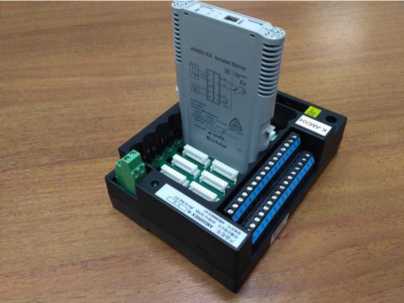

в) серия AM2000
Рисунок 1 - Общий вид барьеров

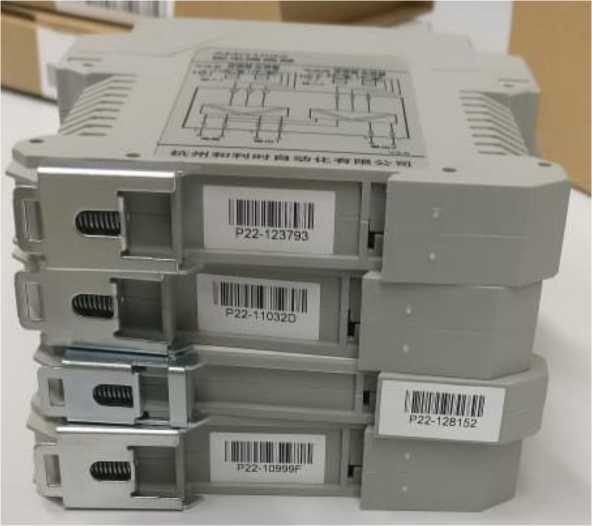

Рисунок 2 - Место нанесения заводского номера
Программное обеспечение
Программное обеспечение (ПО) барьеров включает встроенное ПО и «HOLLiAS Config», устанавливаемое на персональный компьютер.
Встроенное ПО барьеров, влияющее на метрологические характеристики, устанавливается в энергонезависимую память барьеров во время производственного цикла на заводе-изготовителе и недоступно для изменения в процессе эксплуатации.
Метрологические характеристики барьеров нормированы с учётом встроенного ПО, доступ к которому отсутствует.
Программное обеспечение «HOLLiAS Config», не влияющее на метрологические характеристики барьеров, предназначено для конфигурирования (выбора) источника сигнала и диапазона входных значений сигналов термопар, термопреобразователей сопротивления и частоты импульсов электрического напряжения, а также отображения данных на ПК.
Идентификационные данные ПО «HOLLiAS Config» представлены в таблице 1.
аблица 1 - Идентификационные данные ПО барьеров
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
HOLLiAS Config |
|
Номер версии (идентификационный номер ПО), не ниже |
V3.6 |
|
Цифровой идентификатор ПО |
номер версии |
Уровень защиты от непреднамеренных и преднамеренных несанкционированных изменений встроенного ПО соответствует уровню «высокий», а ПО «HOLLiAS Config» соответствует уровню «средний» согласно Р 50.2.077-2014.
Технические характеристики
Основные метрологические и технические характеристики приведены в таблицах 2 и 3.
Таблица 2 - Основные метрологические характеристики барьеров
|
Модель |
Преобразуемая физическая величина/сигнал |
Диапазон входных значений |
Диапазон выходных значений |
Пределы допускаемой основной приведённой (к диапазону входных значений) погрешности преобразований в нормальных условиях измерений при температуре от +15 до +25 °С, % |
Пределы допускаемой дополнительной приведённой (к диапазону входных значений) погрешности преобразований от изменения температуры окружающего воздуха от нормальных условий на каждый 1 °С, % |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
AMG1031 AMG1031H |
Сила постоянного тока |
от 0 до 20 мА от 4 до 20 мА |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В |
±0,1 ±0,051) |
±0,005 |
|
AMG1032 AMG1033 |
Сила постоянного тока |
от 0 до 20 мА от 4 до 20 мА |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В |
±0,1 ±0,051) |
±0,005 |
|
AMG1041 AMG1041H AMG1043 |
Сила постоянного тока |
от 0 до 20 мА от 4 до 20 мА |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В |
±0,1 ±0,051) |
±0,005 |
Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
5 |
6 |
|
AMG1051D AMG1051H |
Напряжение постоянного тока (термопары) |
T (от -200 до +400 °C) E (от -200 до +900 °C) J (от -200 до +1200 °C) K (от -200 до +1372 °C) N (от -200 до +1300 °C) R (от -40 до +1768 °C) S (от -40 до +1768 °C) B (от +320 до +1820 °C) |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В |
±0,22) |
±0,01 |
|
AMG1051D AMG1051H |
Напряжение постоянного тока |
от -100 до +100 мВ |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В |
±0,2 |
±0,01 |
|
Электрическое сопротивление постоянному току (термопреобразователей сопротивления) |
Pt100 (от -200 до +850 °C) Cu50 (от-50 до +150 °C) Cu100 (от -50 до +150 °C) |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В |
±0,2 |
±0,01 | |
|
AMG1055 |
Частота импульсов электрического напряжения |
от 0 до 100 кГц PNP/NPN, импульсный сигнал, «сухой контакт») |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В |
±0,1 |
±0,01 |
|
AMG1063 |
Электрическое сопротивление постоянному току (термопреобразователей сопротивления) |
Pt100(от -200 до +850 °C) |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В |
±0,1 |
±0,01 |
|
Cu50 (от -50 до +150 °C) Cu100 (от -50 до +150 C) |
±0,2 |
±0,02 |
Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
5 |
6 |
|
AM1031EX AM1032EX AM1033EX AM1031EX.SIL AM1032EX.SIL |
Сила постоянного тока |
от 0 до 20 мА от 4 до 20 мА |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В |
±0,1 ±0,051) |
±0,005 |
|
AM1041EX AM1041EX.SIL AM1043EX |
Сила постоянного тока |
от 0 до 20 мА от 4 до 20 мА |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В |
±0,1 ±0,051) |
±0,005 |
|
AM1051EX AM1051EX.SIL AM1052EX AM1053EX |
Напряжение постоянного тока (термопары) |
T (от -200 до +400 °C) E (от -200 до +900 °C) J (от -200 до +1200 °C) K (от -200 до +1372 °C) N (от -200 до +1300 °C) R (от -40 до +1768 °C) S (от -40 до +1768 °C) B (от +320 до +1820 °C) |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В |
±0,12) |
±0,01 |
|
Напряжение постоянного тока |
от -100 до +100 мВ |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В |
±0,1 |
±0,01 | |
|
AM1061EX AM1062EX |
Электрическое сопротивление постоянному току (термопреобразователей сопротивления) |
Pt100 (от -200 до +850 °C) Cu50 (от-50 до +150 °C) Cu100 (от -50 до +150 °C) |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В |
±0,1 |
±0,01 |
Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
5 |
6 |
|
AM1061EX.SIL AM1063EX |
Электрическое сопротивление постоянному току (термопреобразователей сопротивления) |
Pt100 (от -200 до +850 °C) |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В |
±0,1 |
±0,01 |
|
Cu50 (от -50 до +150 °C) Cu100 (от -50 до +150 °C) |
±0,2 |
±0,02 | |||
|
АМ2031ЕХ |
Сила постоянного тока |
от 4 до 20 мА |
от 4 до 20 мА |
±0,1 ±0,051) |
±0,01 |
|
АМ2041ЕХ |
Сила постоянного тока |
от 4 до 20 мА |
от 4 до 20 мА |
±0,1 ±0,051) |
±0,01 |
|
АМ2051ЕХ |
Напряжение постоянного тока (термопары) |
T (от -200 до +400 °C) E (от -200 до +900 °C) J (от -200 до +1200 °C) K (от -200 до +1372 °C) N (от -200 до +1300 °C) R (от -40 до +1768 °C) S (от -40 до +1768 °C) B (от +320 до +1820 °C) |
от 4 до 20 мА |
±0,12) |
±0,01 |
|
АМ2061ЕХ |
Электрическое сопротивление постоянному току (термопреобразователей сопротивления) |
Pt100 (от -200 до +850 °C) Cu50 (от-50 до +150 °C) Cu100 (от -50 до +150 °C) |
от 4 до 20 мА |
±0,1 |
±0,01 |
Продолжение таблицы 2_____________________________________________________________________________________________________
Примечания
1) - только для диапазона входных значений от 4 до 20 мА, при +20 °С;
2) - пределы допускаемой абсолютной погрешности компенсации температуры холодных спаев (при температуры спаев от минус 20 до +60 °С) составляют ±1 °С и должны быть учтены дополнительно при определении пределов допускаемой погрешности преобразований. Для сигналов от термопар типа B, указанное в столбцах 5 и 6 значение пределов погрешности, для диапазона входного сигнала от +680 до + 1820 °C.
Увеличение электрического сопротивления постоянному току компенсационного провода на 100 Ом, увеличивает пределы допускаемой абсолютной компенсации температуры холодных спаев на 0,2 °С.
Таблица 3 - Основные технические характеристики барьеров
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В: - для моделей AMG1032, AMG1033, AMG1051D, AMG1055, AMG1063, AM1031EX, AM1031EX.SIL,AM1032EX, AM1032EX.SIL, AM1033EX, AM1041EX, AM1041EX.SIL, AM1043EX, AM1051EX, AM1051EX.SIL, AM1052EX, AM1053EX, AM1061EX, AM1061EX.SIL, AM1062EX, AM1063EX AM2031EX, AM2041EX, AM2051EX, AM2061EX |
от 20 до 35 |
|
- для AMG1031, AMG1031H, AMG1041, AMG1041H, AMG1043 |
от 20 до 30 В |
|
- для AMG1051H |
от 9 до 30 |
|
Маркировка взрывозащиты по ТР ТС 012/2011 - для моделей серий AM1000EX, AM1000EX.SIL - для моделей серий AM2000EX |
[Ex ai Ga] IIC/IIB/IIA [Ex ai Ga] IIC/IIB/IIA X |
|
Сила потребляемого постоянного тока, мА, не более, для моделей - AMG1051D, AM1051EX, AM1061EX |
35 |
|
- AM2051EX, AM2061EX |
40 |
|
- AM2041EX, AM1061EX.SIL, AM1051EX.SIL |
45 |
|
- AMG1041, AMG1041H, AM1041EX, AM1041EX.SIL |
50 |
|
- AM1052EX, AM1053EX, AM1062EX, AM1063EX |
55 |
|
- AMG1031, AMG1031H, AM1031EX, AM2031EX |
60 |
|
-AM1031EX.SIL, AMG1043, AMG1063 |
65 |
|
- AMG1032, AM1032EX, AM1043EX, AM1032EX.SIL |
75 |
|
- AMG1055 |
90 |
|
- AM1033EX, AMG1033 |
100 |
|
Габаритные размеры, мм, не более: ширинахвысотахглубина - AMG1031, AMG1041, AMG1051D, AMG1051H - AMG1032, AMG1033, AMG1043, AMG1063 - AMG1055 - AM1031, AM1041, AM1061 - AM1032, AM1033, AM1043, AM1051, AM1052, AM1053, AM1062, AM1063 - AM2000 |
92,4X97,7X7,6 114,5x99,0x17,5 114,5x99,0x22,5 114,5x99,0x12,5 114,5x99,0x17,5 110,0x73,0x12,5 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Масса, кг, не более -барьеры серий AM1000, AM2000, AMG1000 -терминальная плата серии K-AM200 |
0,1 0,5 |
|
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % |
от +15 до +25 от 30 до 80 |
|
Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % |
от -20 до +60 от 10 до 90 |
|
Средний срок службы, лет |
10 |
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность барьеров
|
Наименование |
Обозначение |
Количество |
|
Барьер изолирующий |
серии AMG1000, AM 1000, АМ2000 |
1 шт. |
|
Руководство по эксплуатации |
1 экз. | |
|
Методика поверки |
1 экз. |
Сведения о методах измерений
приведены в разделе «Технические характеристики» руководства по эксплуатации.
Нормативные документы
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
ГОСТ Р 8.585-2001 Государственная система обеспечения единства измерений. Термопары. Номинальные статические характеристики преобразования;
ГОСТ 6651-2009 Государственная система обеспечения единства измерений. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10’16 до 100 А»;
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
«Барьеры изолирующие серий AMG1000, AM1000, АМ2000. Стандарт предприятия».
