Устройства синхронизации времени ИСС
Номер в ГРСИ РФ: | 71235-18 |
---|---|
Производитель / заявитель: | ООО "Прософт-Системы", г.Екатеринбург |
Устройства синхронизации времени ИСС (далее по тексту - ИСС) предназначены для формирования шкалы времени, синхронизированной по сигналам глобальных навигационных спутниковых систем ГЛОНАСС/GPS с национальной шкалой координированного времени РФ UTC (SU) и шкалой всемирного координированного времени UTC, а также выдачи частотновременных сигналов в различных форматах, в том числе в форматах сетевых протоколов.
Информация по Госреестру
Основные данные | |
---|---|
Номер по Госреестру | 71235-18 |
Наименование | Устройства синхронизации времени |
Модель | ИСС |
Страна-производитель | РОССИЯ |
Срок свидетельства (Или заводской номер) | 21.05.2023 |
Производитель / Заявитель
ООО "Прософт-Системы", г.Екатеринбург
РОССИЯ
Поверка
Межповерочный интервал / Периодичность поверки | 5 лет |
Зарегистрировано поверок | 749 |
Найдено поверителей | 6 |
Успешных поверок (СИ пригодно) | 749 (100%) |
Неуспешных поверок (СИ непригодно) | 0 (0%) |
Актуальность информации | 17.11.2024 |
Поверители
Скачать
71235-18: Описание типа СИ | Скачать | 164.7 КБ | |
71235-18: Методика поверки ПБКМ.403519.001 МП | Скачать | 781.3 КБ |
Описание типа
Назначение
Устройства синхронизации времени ИСС (далее по тексту - ИСС) предназначены для формирования шкалы времени, синхронизированной по сигналам глобальных навигационных спутниковых систем ГЛОНАСС/GPS с национальной шкалой координированного времени РФ UTC (SU) и шкалой всемирного координированного времени UTC, а также выдачи частотновременных сигналов в различных форматах, в том числе в форматах сетевых протоколов.
Описание
Принцип работы ИСС основан на формировании собственной шкалы времени (ШВ), которая формируется посредством внутреннего опорного генератора частоты и синхронизируется по сигналам глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС/GPS.
Конструктивно ИСС представляет собой модифицируемое, проектно-компонуемое изделие, выполненное в виде блоков-модулей, имеющих два варианта исполнения ИСС-1 и ИСС-2, отличающихся формой и габаритными размерами.
ИСС реализуют следующие функции:
- прием и обработка сигналов от спутников ГНСС ГЛОНАСС/GPS, формирование сигналов точного времени на основе полученных данных;
- формирование сигналов аварийно-предупредительной сигнализации.
В ИСС реализовано программное конфигурирование режима работы, индикация текущего режима и защита от несанкционированного доступа органов управления и конфигурирования.
ИСС имеет режимы работы:
- «Инициализация» - стартовый режим работы ИСС при включении, или при перезагрузке, в котором проводятся анализ внутренних узлов и необходимые настройки, а также начинается поиск спутников модулем ГНСС и решение навигационных задач;
- «Синхронизация» - режим, в котором ИСС получает достаточно данных от спутников ГНСС для решения навигационных задач и, в случае их успешного решения, синхронизирует формируемую ШВ со ШВ UTC (SU) и, в зависимости от настроек, начинает формировать сигналы синхронизации. Время перехода ИСС в режим «Синхронизация» зависит от условий старта и составляет:
• не более 20 секунд при потере сигнала без потери питания, «горячий старт»;
• не более 60 секунд без изменения местоположения, «теплый старт»;
• не более 120 секунд для случая, когда местоположение не определено и не зафиксировано, «холодный старт»;
- «Устойчивая синхронизация» - режим, в который переходит ИСС из режима «Синхронизация», в случае непрерывной связи со спутниками ГНСС в течение 30 минут, и в котором обеспечиваются все заявленные метрологические характеристики;
- «Удержание» - режим, в который переходит ИСС из режимов «Устойчивая синхронизация» и «Синхронизация», в случае потери связи со спутниками ГНСС;
- «Виртуальная синхронизация» - режим, в котором все выходные сигналы формируются на основе внутренней ШВ, независимо от наличия антенны или данных от спутников ГНСС;
- «Неисправность» - режим системной ошибки, при которой дальнейшая работа невозможна;
- «Обновление ПО» - режим обновления системного программного обеспечения (ПО).
ИСС рассчитан на непрерывный режим работы.
ИСС обеспечивает выдачу сигналов точного времени в форматах:
- стандартов IRIG-B00x (000 - 007), IEEE 1344-1995, IEEE 1344 (C37.118-2005);
- импульсов 1PPS (1 Гц).
ИСС обеспечивает выдачу сигналов точного времени по цифровым протоколам:
- стандартов SNTP и NTP;
- стандарта PTP (IEEE 1588v2).
Для выдачи сигналов точного времени ИСС снабжено модулями, которыми комплектуется в соответствии с требованиями Заказчика. Указанные модули имеют идентичные технологические и конструктивные решения, изготовлены на одной элементной базе и различаются набором интерфейсных выходов (разъемов) (BNC, RS-485, дискретные выходы типа «открытый коллектор», волоконно-оптические, RS-232, порты Ethernet).
Правила маркировки модулей.
Кх-хПх-хМх
Код конструктивного исполнения: -----
1 - DIN-рейка
2 - 19-дюймовая стойка
Количество вводов питания: 1, 2 -------
Напряжение вводов питания, В: 24, 220 ---------
Порядковый номер интерфейсного модуля*: от 1 до 8 ------------
Тип интерфейсного модуля**: --------------
1 - процессорный модуль, два порта Ethernet 100Base-T
2 - процессорный модуль с поддержкой PTP, два порта Ethernet 100Base-T
3 - четыре выхода: разъем BNC, TTL уровни, 50 Ом
4 - три выхода: разъем клеммный 3,81 мм, RS-485
5 - два выхода: разъем клеммный 5,08 мм. Дискретный выход типа ОК, max 250 VDC, 1 A. Два выхода: оптоволокно, разъем ST, тип многомод
6 - четыре выхода: разъем клеммный 5,08 мм. Дискретный выход типа ОК, max 250 VDC, 1A
7 - четыре выхода: оптоволокно, разъем ST, тип многомод
8 - четыре выхода: оптоволокно, разъем ST, тип одномод
9 - два порта Ethernet 10/100Base-T, разъем RJ-45
10 - два порта Ethernet 100Base-SX/FX, разъем SFP
11 - два порта Ethernet 10/100Base-T, разъем RJ-45, с поддержкой PTP
12 - два порта Ethernet 100Base-SX/FX, разъем SFP, с поддержкой PTP
* До одного модуля в конструктиве № 1, до восьми модулей в конструктиве № 2.
* * Для заказа доступен только один двухпортовый модуль Ethernet на устройство.
При заказе ИСС применяется дополнительная кодировка: ИСС-Х.У, где:
Х - код конструктивного исполнения (1 или 2);
У - код, определяемый набором интерфейсных модулей.
Пример ИСС с дополнительной кодировкой представлен в таблице 1.
Таблица 1 - Пример дополнительной кодировки
Обозначение модификации с дополнительной кодировкой |
Расшифровка |
ИСС-1.1 |
ИСС-К1-1П220 |
ИСС-1.3 |
ИСС-К1-1П220-1М1 |
ИСС-1.5 |
ИСС-К1-1П220-1М2 |
ИСС-2.1 |
ИСС-К2-2П220-1М1-2М4-3М5-4М3 |
ИСС-2.2 |
ИСС-К2-2П24-1М1-2М4-3М5-4М3 |
ИСС-2.3 |
ИСС-К2-2П220-1М2-2М4-3М5-4М3 |
ИСС-2.5 |
ИСС-К2-2П220-1М1-2М9-3М5-4М4 |
ИСС-2.7 |
ИСС-К2-2П220-1М2-2М11-3М5-4М4 |
Общий вид ИСС с указанием места нанесения знака поверки и места для пломбирования от несанкционированного доступа представлен на рисунках 1 и 2.
Программное обеспечение
ПО ИСС выполняет следующие функции:
- принимает данные от спутников ГНСС, обрабатывает эти данные, преобразовывает в требуемые форматы и формирует сигналы точного времени на выходах ИСС;
- в непрерывном режиме контролирует исправность ИСС и в случае выявления неисправности формирует сигналы сигнализации и индикации.
- поддерживает информационный обмен с конфигурационным ПО IsConfig по интерфейсу RS-232;
- при изменении конфигурации ИСС или обновлении встроенного ПО ИСС программой IsConfig, для защиты от несанкционированного доступа, обеспечивает аутентификацию пользователя, предъявляемого программным обеспечением IsConfig.
Уровень защиты программного обеспечения и измерительной информации ИСС «высокий», в соответствии с Р 50.2.077-2014.
Место нанесения знака поверки
Место пломбировки

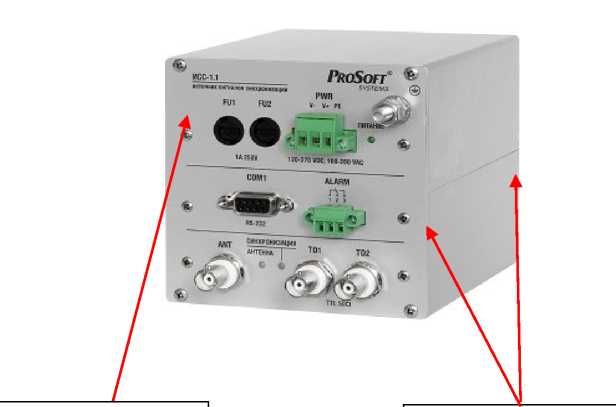

Рисунок 1 - Общий вид ИСС-1
Место пломбировки
Место нанесения знака поверки

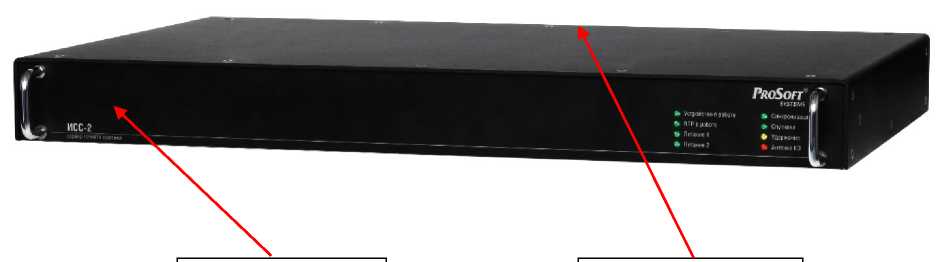

Рисунок 2 - Общий вид ИСС-2
Идентификационные данные ПО приведены в таблице 2
Таблица 2
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
ISS_CORE_t.bin |
Номер версии (идентификационный номер) ПО |
1.2 |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
Технические характеристики
Метрологические и основные технические характеристики ИСС приведены в таблицах 3 и 4.
Таблица 3 - Метрологические характеристики
Наименование характеристики |
Значение |
Пределы допускаемых смещений формируемой ШВ относительно ШВ UTC (SU), UTC в режиме работы «Устойчивая синхронизация», нс |
±200 |
Предел допускаемого среднего квадратического относительного двухвыборочного отклонения частоты выходного сигнала 10 МГц при интервале времени измерения 100 с, в режиме «Устойчивая синхронизация» |
1,5-10-8 |
Пределы допускаемых смещений формируемой ШВ относительно ШВ UTC (SU), UTC в режиме автономного хранения, мс/сутки |
±5 |
Таблица 4 - Основные технические характеристики
Наименование параметра |
Значение |
Параметры сети питания от источника постоянного тока: - напряжение постоянного тока, В |
от 12 до 36; от 120 до 370 |
Параметры сети питания от источника переменного тока: - напряжение переменного тока, В - частота переменного тока, Г ц |
от 100 до 260 от 47 до 63 |
Потребляемая мощность, Вт*, не более |
от 5 до 20 |
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха при температуре +30 °С, %, не более |
от -40 до +60 90 |
Степень защиты от внешних воздействий |
IP 50 |
Г абаритные размеры (высота-ширина-глубина), мм ИСС-1 ИСС-2 |
105х105х155 45х490х320 |
Масса, кг, не более |
5 |
Среднее время наработки на отказ, ч |
125 000 |
Средний срок службы, лет |
25 |
* Предельное значение потребляемой мощности зависит от исполнения ИСС и количества ин- |
терфейсов
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и на самоклеющуюся этикетку на боковой панели ИСС, обеспечивающим четкое изображение знака, его стойкость к внешним воздействующим факторам, а также сохранность его изображения в течение всего установленного срока службы ИСС.
Комплектность
Комплект поставки приведен в таблице 5.
Таблица 5 - Комплектность
Наименование |
Обозначение |
Количество |
1 Устройство синхронизации времени |
ИСС |
1 шт. |
2 Антенна ГЛОНАСС/GPS |
- |
1 шт. |
3 Кабель для подключения антенны ГЛОНАСС/GPS |
- |
* *____ * 1 комплект |
4 Комплект разъемов и переходников для антенного кабеля |
- |
* *___* * 1 комплект |
5 Комплект преобразователей сигналов синхронизации |
- |
* ** 1 комплект |
6 Грозоразрядник |
- |
1 шт. |
7 Флеш-накопитель с ПО IsConfig и документацией в электронном виде |
- |
1 шт. |
8 Руководство по эксплуатации |
ПБКМ.403519.001 РЭ |
1 шт. |
9 Паспорт |
ПБКМ.403519.001 ПС |
1 шт. |
10 Методика поверки |
ПБКМ.403519.001 МП |
1 шт. |
* Состав комплекта определяется по согласованию с Заказчиком |
Сведения о методах измерений
приведены в разделе 3 «Использование по назначению» Руководства по эксплуатации ПБКМ.403519.001 РЭ.
Нормативные документы
Приказ Росстандарта № 1621 от 31.07.2018 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»
Устройства синхронизации времени ИСС. Технические условия ПБКМ.403519.001 ТУ
