Мультиметры цифровые APPA 63N, APPA 67, APPA 66R, APPA 66RT, APPA 80, APPA 82, APPA 82R, APPA 97R, APPA 99II, APPA 97IV, APPA 98IV, APPA 99IV, APPA 501, APPA 502
| Номер в ГРСИ РФ: | 71236-18 |
|---|---|
| Категория: | Мультиметры |
| Производитель / заявитель: | Фирма "APPA Technology Corporation", Тайвань |
Мультиметры цифровые (далее - мультиметры) APPA 63N, APPA 67, APPA 66R, APPA 66RT, APPA 80, APPA 82, APPA 82R, APPA 97R, APPA 99II, APPA 97IV, APPA 98IV, APPA 99IV, APPA 501, APPA 502 предназначены для измерений напряжения и силы постоянного и переменного тока, электрического сопротивления постоянному току, электрической емкости, частоты и температуры.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 71236-18 |
| Наименование | Мультиметры цифровые |
| Модель | APPA 63N, APPA 67, APPA 66R, APPA 66RT, APPA 80, APPA 82, APPA 82R, APPA 97R, APPA 99II, APPA 97IV, APPA 98IV, APPA 99IV, APPA 501, APPA 502 |
| Страна-производитель | ТАЙВАНЬ (КИТАЙ) |
| Срок свидетельства (Или заводской номер) | 21.05.2023 |
Производитель / Заявитель
Фирма "APPA Technology Corporation", Тайвань
ТАЙВАНЬ (КИТАЙ)
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 6932 |
| Найдено поверителей | 196 |
| Успешных поверок (СИ пригодно) | 6824 (98%) |
| Неуспешных поверок (СИ непригодно) | 108 (2%) |
| Актуальность информации | 21.11.2024 |
Поверители
Скачать
| 71236-18: Описание типа СИ | Скачать | 361.4 КБ | |
| 71236-18: Методика поверки ПР-08-2018МП | Скачать | 1.2 MБ |
Описание типа
Назначение
Мультиметры цифровые APPA 63N, APPA 67, APPA 66R, APPA 66RT, APPA 80, APPA 82, APPA 82R, APPA 97R, APPA 99II, APPA 97IV, APPA 98IV, APPA 99IV, APPA 501, APPA 502 (далее - мультиметры) предназначены для измерений напряжения и силы постоянного и переменного тока, электрического сопротивления постоянному току, электрической емкости, частоты и температуры.
Описание
Мультиметры представляют собой портативные многофункциональные измерительные приборы, принцип действия которых основан на аналого-цифровом преобразовании входных сигналов. Управление процессом измерения осуществляется с помощью встроенного микропроцессора. Включение прибора и выбор режима работы осуществляется центральным переключателем, выбор дополнительного режима или функции осуществляется с помощью функциональных кнопок.
На передней панели расположена группа функциональных кнопок, кнопок меню режимов и управления, измерительные разъемы. Измеренные значения отображаются на жидкокристаллическом дисплее, имеющем одну или две цифровые шкалы, а также линейную шкалу (в зависимости от модели), меню функций, индикаторы режимов измерения, индикаторы единиц измерения и предупреждающие индикаторы. На задней панели мультиметров расположен отсек, закрытый съемной крышкой, для установки элементов питания.
В зависимости от модели мультиметры имеют возможность автоматического выбора диапазона измерений, режим измерения максимальных и минимальных значений измеряемых величин, режим относительных измерений, регистрация пиковых значений и режим усреднения показаний.
Отличие моделей мультиметров заключается в различных функциональных возможностях и технических характеристиках.
Внешний вид мультиметров, место нанесения наклейки со знаком утверждения типа средства измерений представлены на рисунке 1. На мультиметры не предусмотрено нанесение пломб.

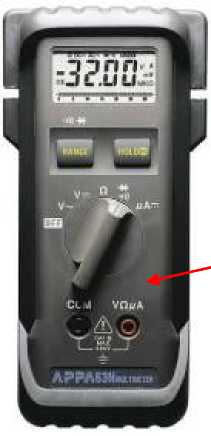

APPA 63N

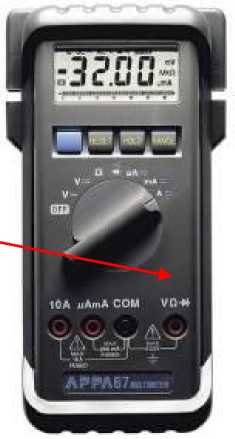

APPA 67

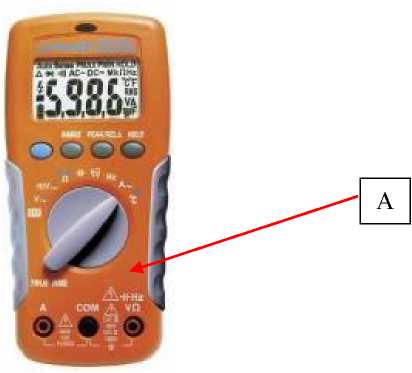

APPA 66R, APPA 66RT

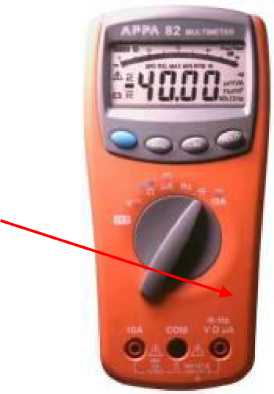

APPA 80, APPA 82, APPA 82R

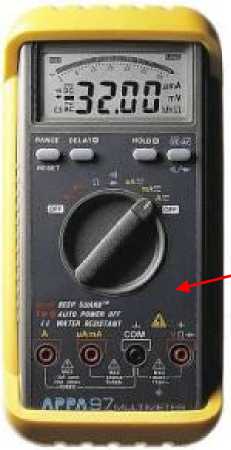

APPA 97R
APPA 99II

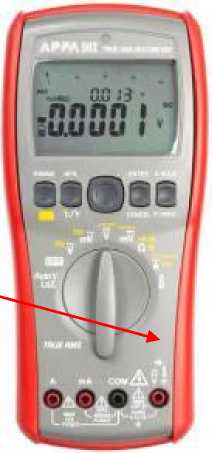

APPA 501, APPA 502

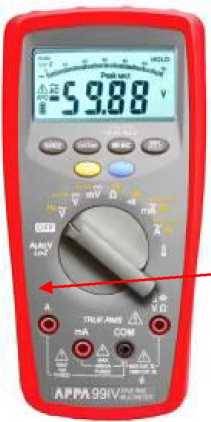

APPA 97IV, APPA 98IV, APPA 99IV
Рисунок 1 - Внешний вид мультиметров и место нанесения наклейки со знаком утверждения типа (А)
Программное обеспечение
отсутствует.
Технические характеристики
Метрологические характеристики нормируются при температуре (23±5) °С.
Метрологические и технические характеристики мультиметров представлены в таблицах 1-9.
Таблица 1 - Метрологические характеристики мультиметров в режиме измерений напряжения постоянного тока
|
Модель |
Верхний предел диапазона измерений, В |
Значение единицы младшего разряда k, В |
Пределы допускаемой абсолютной погрешности, В |
|
1 |
2 |
3 |
4 |
|
APPA 63N |
0,3 |
1-10-4 |
±(0,005^изм+2А) |
|
3 |
1-10-3 | ||
|
30 |
0,01 | ||
|
300 |
0,1 | ||
|
600 |
1 | ||
|
APPA 67 |
0,3 |
Р10-4 |
±(0,007^изм+2А) |
|
3 |
1-10-3 | ||
|
30 |
0,01 | ||
|
300 |
0,1 | ||
|
600 |
1 | ||
|
APPA 66R APPA 66RT |
0,06 |
1-10-5 |
±(0,005^изм+10А) |
|
0,6 |
1-10-4 |
±(0,005^изм+2А) | |
|
6 |
1-10-3 | ||
|
60 |
0,01 | ||
|
600 |
0,1 | ||
|
1000 |
1 |
|
1 |
2 |
3 |
4 |
|
APPA 80 |
0,3 |
Р10-4 |
±(0,005^изм+2А) |
|
3 |
1-10-3 | ||
|
30 |
0,01 | ||
|
300 |
0,1 | ||
|
1000 |
1 | ||
|
APPA 82 APPA 82R |
0,4 |
Р10’4 |
±(0,005^изм+2А) |
|
4 |
1-10-3 | ||
|
40 |
0,01 | ||
|
400 |
0,1 | ||
|
1000 |
1 | ||
|
APPA 97R |
0,3 |
Р10-4 |
±(0,003^зм+2А) |
|
3 |
1-10-3 | ||
|
30 |
0,01 | ||
|
300 |
0,1 | ||
|
1000 |
1 | ||
|
APPA 99II |
0,4 |
Р10-4 |
±(0,0025^зм+5А) |
|
4 |
Р10-3 |
±(0,0С4-иИзм+1-к) | |
|
40 |
0,01 |
±(0,0025-иИзм+1-к) | |
|
400 |
0,1 | ||
|
1000 |
1 | ||
|
APPA 97IV |
0,6 |
Р10-4 |
±(0,005^изм+5А) |
|
6 |
1-10-3 |
±(0,002^изм+2А) | |
|
60 |
0,01 | ||
|
600 |
0,1 | ||
|
1000 |
1 | ||
|
APPA 98IV |
0,06 |
1-10-5 |
±(0,001-иИзм+5-к) |
|
0,6 |
Р10-4 |
±(0,001-иИзм+2-к) | |
|
6 |
1-10-3 |
±(0,0009^изм+2А) | |
|
60 |
0,01 | ||
|
600 |
0,1 | ||
|
1000 |
1 | ||
|
APPA 99IV |
0,06 |
1-10-5 |
±(0,0008^изм+5А) |
|
0,6 |
Р10-4 |
±(0,0008^изм+2А) | |
|
6 |
1-10-3 | ||
|
60 |
0,01 | ||
|
600 |
0,1 | ||
|
1000 |
1 | ||
|
APPA 501 APPA 502 |
0,04 |
1-10-5 |
±(0,0005^изм+4А) |
|
0,4 |
Р10-4 |
±(0,0005^изм+2А) | |
|
4 |
1-10-3 | ||
|
40 |
0,01 | ||
|
400 |
0,1 | ||
|
1000 |
1 | ||
|
Примечание UU3M — измеренное значение напряжения постоянного тока, В | |||
Таблица 2 - Метрологические характеристики мультиметров в режиме измерений напряжения переменного тока
|
Модель |
Верхний предел диапазона измерений, В |
Значение единицы младшего разряда к, В |
Пределы допускаемой абсолютной погрешности, В |
Диапазон частот, Гц |
|
1 |
2 |
3 |
4 |
5 |
|
APPA 63N(1) |
3 |
1-10-3 |
±(0,015^изм+5А) |
от 40 до 500 |
|
30 |
0,01 | |||
|
300 |
0,1 | |||
|
600 |
1 | |||
|
APPA 67(1) |
3 |
1-10-3 |
±(0,017^изм+5А) |
от 40 до 500 |
|
30 |
0,01 | |||
|
300 |
0,1 | |||
|
600 |
1 | |||
|
APPA 66R APPA 66RT |
0,06 |
1-10-5 |
±(0,012^изм+5А) |
от 45 до 500 |
|
0,6 |
Р10-4 | |||
|
6 |
1-10-3 |
±(0,01-иИзм+5-к) | ||
|
60 |
0,01 | |||
|
600 |
0,1 | |||
|
1000 |
1 | |||
|
APPA 80 |
3 |
1-10-3 |
±(0,015^изм+5А) |
от 40 до 500 |
|
30 |
0,01 | |||
|
300 |
0,1 | |||
|
750 |
1 | |||
|
APPA 82 APPA 82R |
0,4 |
Р10-4 |
Не нормируется |
от 40 до 500 |
|
4 |
Р10-3 |
±(0,015^изм+5А) | ||
|
40 |
0,01 |
±(0,013^изм+5А) | ||
|
400 |
0,1 | |||
|
750 |
1 | |||
|
APPA 97R(1) |
3 |
1-10-3 |
±(0,013^изм+5А) |
от 40 до 1000 |
|
30 |
0,01 | |||
|
300 |
0,1 | |||
|
750 |
1 | |||
|
APPA 99II |
0,4 |
Р10-4 |
±(0,02^изм+10А) |
от 40 до 60 |
|
4 |
1-10-3 |
±(0,013^изм+5А) |
от 40 до 400 | |
|
40 |
0,01 |
от 40 до 1000 | ||
|
400 |
0,1 | |||
|
750 |
1 | |||
|
APPA 97IV |
0,6 |
Р10-4 |
±(0,015^изм+5А) |
от 50 до 500 |
|
6 |
1-10-3 |
±(0,01-иИзМ+3-к) | ||
|
60 |
0,01 | |||
|
600 |
0,1 | |||
|
1000 |
1 |
|
1 |
2 |
3 |
4 |
5 |
|
APPA 98IV |
0,6 |
Г10-4 |
±(0,015^изм+5^) |
от 45 до 1000 |
|
6 |
Г10—3 |
±C0,01-Uirai+3-k) | ||
|
60 |
0,01 | |||
|
600 |
0,1 | |||
|
1000 |
1 | |||
|
APPA 99IV |
0,6 |
Г10-4 |
±(0,012^изм+5^) |
от 45 до 1000 |
|
6 |
Г10—3 |
±(0,008^изм+5^к) | ||
|
60 |
0,01 | |||
|
600 |
0,1 | |||
|
1000 |
1 | |||
|
APPA 501(2) APPA 502(2) |
0,04 |
1-10’5 |
±(0,006^изм+3^к) (3) ±(0,015^изм+5^к) (3) ±(0,03^изм+5^к) (3) ±(0,05^изм+20А) (4) |
от 45 до 65 св. 65 до 1000 св. 1000 до 5000 св. 5000 до 2-104 |
|
0,4 |
Г10-4 | |||
|
4 |
1-10’3 | |||
|
40 |
0,01 | |||
|
400 |
0,1 | |||
|
1000 |
1 | |||
|
Примечания UU3M — среднее квадратическое значение напряжения переменного тока синусоидального сигнала, В (1) На верхнем пределе диапазона измерений 3 В диапазон частот от 40 до 300 Гц (2) На верхних пределах диапазонов измерений 0,04; 0,4; 400 В диапазон частот от 45 до 5000 Гц, на верхнем пределе диапазона измерений 1000 В диапазон частот от 45 до 1000 Гц (3) Для диапазона частот от 45 Гц до 5 кГц при уровне <10 % от верхнего предела диапазона измерений дополнительная погрешность составит ±3А (4) Для диапазона частот св. 5 кГц до 20 кГц при уровне <10 % от верхнего предела диапазона измерений дополнительная погрешность составит +10А | ||||
Таблица 3 - Метрологические характеристики мультиметров в режиме измерений силы постоянного тока
|
Модель |
Верхний предел диапазона измерений, А |
Значение единицы младшего разряда к, А |
Пределы допускаемой абсолютной погрешности, А |
|
1 |
2 |
3 |
4 |
|
APPA 63N |
340-4 |
1-10—7 |
±(0,01-1изм+2-к) |
|
3*10—3 |
Г10-6 | ||
|
APPA 67 |
340-4 |
1-10—7 |
±(0,012-]Изм+2-к) |
|
340-3 |
Г10-6 | ||
|
0,03 |
Г10-5 | ||
|
0,3 |
Г10-4 | ||
|
10 |
Г10-3 |
±(0,025-]Изм+5-к) | |
|
APPA 66R APPA 66RT |
6 |
Г10-3 |
±(0,01-]изм+2-к) |
|
10 |
0,01 | ||
|
APPA 80 |
340-4 |
1-10—7 |
±(0,017-]Изм+2-к) |
|
3*10—3 |
Г10-6 | ||
|
10 |
0,01 |
±(0,02-]изм+2-к) | |
|
APPA 82 APPA 82R |
4-10-4 |
1-10—7 |
±(0,017-]Изм+2-к) |
|
440-3 |
Г10-6 | ||
|
10 |
0,01 |
±(0,02-1изм+2-к) |
|
1 |
2 |
3 |
4 |
|
APPA 97R |
3-10’4 |
Р10’7 |
±(0,01-1изм+2-к) |
|
340’3 |
Р10’6 |
±(0,012-1изм+2-к) | |
|
0,03 |
1-10’5 |
±(0,01-]ЯВм+2-к) | |
|
0,3 |
Р10’4 |
±(0,012-1изм+2-к) | |
|
20 |
0,01 |
±(0,02-U,+3*) | |
|
APPA 99II |
0,04 |
1-10’5 |
±(0,006-1изм+2-к) |
|
0,4 |
Р10’4 |
±(0,007-1изм+2-к) | |
|
10 |
0,01 |
±(0,01-U,+3*) | |
|
APPA 97IV |
0,06 |
1-10’5 |
±(0,01-]изм+3-к) |
|
0,6 |
Р10’4 | ||
|
6 |
1-10’3 | ||
|
10 |
0,01 | ||
|
APPA 98IV |
0,06 |
1-10’5 |
±(0,01-U,+3*) |
|
0,6 |
Р10’4 | ||
|
6 |
0,01 | ||
|
10 |
0,1 | ||
|
APPA 99IV |
0,06 |
1-10’5 |
±(0,08-U,+3*) |
|
0,6 |
Р10’4 | ||
|
6 |
0,01 | ||
|
10 |
0,1 | ||
|
APPA 501 APPA 502 |
0,04 |
1-10’5 |
±(0,002-1изм+2-к) |
|
0,4 |
Р10’4 | ||
|
4 |
1-10’3 | ||
|
10 |
0,01 |
±(0,002-1изм+3-к) | |
|
Примечание 1изм — измеренное значение силы постоянного тока, А | |||
Таблица 4 - Метрологические характеристики мультиметров в режиме измерений силы
переменного тока_________________________________________________________________________
|
Модель |
Верхний предел диапазона измерений, А |
Значение единицы младшего разряда к, А |
Пределы допускаемой абсолютной погрешности, А |
Диапазон частот, Гц |
|
1 |
2 |
3 |
4 |
5 |
|
APPA 67 |
340’4 |
1-10’7 |
±(0,017-1изм+4-к) |
от 40 до 500 |
|
3-10’3 |
Р10’6 | |||
|
0,03 |
1-10’5 | |||
|
0,3 |
Р10’4 |
±(0,02-]изм+4-к) | ||
|
10 |
0,01 |
±(0,029-1ИВм+7-к) | ||
|
APPA 66R APPA 66RT |
6 |
1-10’3 |
±(0,015-1ИВм+5-к) |
от 45 до 500 |
|
10 |
0,01 | |||
|
APPA 80 |
340’4 |
1-10’7 |
±(0,022-1^+5*) |
от 40 до 500 |
|
3-10’3 |
Р10’6 | |||
|
10 |
0,01 |
±(0,025-1^+5*) | ||
|
APPA 82 APPA 82R |
4-10—4 |
1-10’7 |
±(0,022-1^+5*) |
от 40 до 500 |
|
4-10’3 |
Р10’6 | |||
|
10 |
0,01 |
±(0,025-1^+5*) |
|
1 |
2 |
3 |
4 |
5 |
|
APPA 97R |
3-10"4 |
1^10-7 |
±(0,015^+3*) |
от 40 до 1000 |
|
3-10’3 |
P10-6 | |||
|
0,03 |
1-10’5 | |||
|
0,3 |
1-10-4 |
±(0,02-]ЯВм+3-к) | ||
|
20 |
0,01 |
±(0,025-1изм+5-к) | ||
|
APPA 99II |
0,04 |
1-10’5 |
±(0,02<1изм+5^к) |
от 40 до 1000 |
|
0,4 |
1-10"4 | |||
|
10 |
0,01 |
±(0,025-1^+5*) | ||
|
APPA 97IV |
0,06 |
1-10’5 |
±(0,015-1ивм+3-к) |
от 50 до 500 |
|
0,6 |
1-10"4 | |||
|
6 |
1-10’3 | |||
|
10 |
0,01 | |||
|
APPA 98IV |
0,06 |
1-10’5 |
±(0,015-1^+3*) |
от 45 до 1000 |
|
0,6 |
1-10"4 | |||
|
6 |
0,01 | |||
|
10 |
0,1 | |||
|
APPA 99IV |
0,06 |
1-10’5 |
±(0,012-1ивм+3-к) |
от 45 до 1000 |
|
0,6 |
1-10"4 | |||
|
6 |
0,01 | |||
|
10 |
0,1 | |||
|
APPA 501(1) APPA 502 (1) |
0,04 |
1-10’5 |
±(0,008-U,+3*) (2) ±(0,02-!ивм+5*) (2) ±(0,02-1изм+5-к) (3) |
от 45 до 65 св.65 до 1000 св.1000 до 104 |
|
0,4 |
1-10"4 | |||
|
4 |
1-10’3 | |||
|
10 |
0,01 |
Примечания
1изм — среднее квадратическое значение переменного тока синусоидального сигнала, А
(1) На верхних пределах диапазонов измерений 4; 10 А диапазон частот от 45 до 1000 Гц
(2) Для диапазона частот от 45 Гц до 1 кГц при уровне <10 % от верхнего предела диапазона измерений дополнительная погрешность составит ±3^к
(3) Для диапазона частот св. 1 кГц до 10 кГц при уровне <10 % от верхнего предела диапазона измерений дополнительная погрешность составит + 10<k
Таблица 5 - Метрологические характеристики мультиметров в режиме измерений сопротивления постоянному току
|
Модель |
Верхний предел диапазона измерений, Ом |
Значение единицы младшего разряда к, Ом |
Пределы допускаемой абсолютной погрешности, Ом |
|
1 |
2 |
3 |
4 |
|
APPA 63N |
300 |
0,1 |
±(0,01-Иязм+4-к) |
|
3-103 |
1 |
±(0,008<Иизм+2^к) | |
|
3-104 |
10 | ||
|
3-105 |
100 | ||
|
3-106 |
1000 | ||
|
3-107 |
1-104 |
±(0,02-Иизм+5-к) | |
|
APPA 67 |
300 |
0,1 |
±(0,012-RB3M+4*) |
|
3-103 |
1 |
±(0,009^м+2-к) | |
|
3-104 |
10 | ||
|
3-105 |
100 | ||
|
3-106 |
1000 |
±(0,012-RKJM+3*) | |
|
3-107 |
1-104 |
±(0,025<Иизм+5^к) |
|
1 |
2 |
3 |
4 |
|
APPA 66R APPA 66RT |
600 |
0,1 |
±(0,008^м+5-к) |
|
6-103 |
1 |
±(0,008^м+2-к) | |
|
6-104 |
10 | ||
|
6-105 |
100 | ||
|
6-106 |
1000 | ||
|
4-107 |
1*104 |
±(0,02-Иизм+3-к) | |
|
APPA 80 |
300 |
0,1 |
±(0,01-Иизм+3-к) |
|
3-103 |
1 |
±(0,0075-Иизм+3-к) | |
|
3-104 |
10 | ||
|
3-105 |
100 | ||
|
3-106 |
1000 |
±(0,01-Иизм+3-к) | |
|
3-107 |
1-104 |
±(0,02-Иизм+5-к) | |
|
APPA 82 APPA 82R |
400 |
0,1 |
±(0,01-Иизм+3-к) |
|
4-103 |
1 |
±(0,0075-Иизм+2-к) | |
|
4-104 |
10 | ||
|
4-105 |
100 | ||
|
4-106 |
1000 |
±(0,01-Иизм+3-к) | |
|
4-107 |
1-104 |
±(0,015^м+5-к) | |
|
APPA 97R |
300 |
0,1 |
±(0,01-Иизм+4-к) |
|
3-103 |
1 |
±(0,008^м+2-к) | |
|
3-104 |
10 | ||
|
3-105 |
100 | ||
|
3-106 |
1000 |
±(0,012^м+3-к) | |
|
3-107 |
1*104 |
±(0,015^м+5-к) | |
|
APPA 99II |
400 |
0,1 |
±(0,007^м+3-к) |
|
4-103 |
1 |
±(0,004^м+3-к) | |
|
4-104 |
10 | ||
|
4-105 |
100 | ||
|
4-106 |
1000 |
±(0,006^м+3-к) | |
|
4-107 |
1*104 |
±(0,015^м+5-к) | |
|
APPA 97IV |
600 |
0,1 |
±(0,008^м+5-к) |
|
6-103 |
1 |
±(0,008^м+2-к) | |
|
6-104 |
10 | ||
|
6-105 |
100 | ||
|
6-106 |
1000 | ||
|
4-107 |
1*104 |
±(0,01-Иизм+5-к) | |
|
APPA 98IV APPA 99IV |
600 |
0,1 |
±(0,008^м+5-к) |
|
6-103 |
1 |
±(0,008^м+2-к) | |
|
6-104 |
10 | ||
|
6-105 |
100 | ||
|
6-106 |
1000 | ||
|
4-107 |
Г104 |
±(0,015^м+5-к) |
|
1 |
2 |
3 |
4 |
|
APPA 501(1) APPA 502 (1) |
400 |
0,1 |
±(0,002-КИзм+2-к) |
|
4-103 |
1 |
±(0,002-КИзм+1-к) | |
|
4-104 |
10 | ||
|
4*105 |
100 | ||
|
4-106 |
1000 |
±(0,01-Иизм+1-к) | |
|
4-107 |
1-105 |
±(0,02-Иизм+20-к) | |
|
4-108 |
1-106 |
±(0,05-КЮм+20-к) | |
|
4-109 |
1-108 |
±(0,05-ИИЗм+8-к) | |
|
Примечания R™ — измеренное значение сопротивления постоянному току, Ом ( ) На верхнем пределе диапазона измерений 400 МОм, при измерениях свыше 50 % от диапазона, дополнительная погрешность составит ±10А, на верхнем пределе диапазона измерений 4 ГОм, при измерениях свыше 50 % от диапазона, дополнительная погрешность составит ±2-к | |||
Таблица 6 - Метрологические характеристики мультиметров в режиме измерений электрической ёмкости
|
Модель |
Верхний предел диапазона измерений, мкФ |
Значение единицы младшего разряда к, мкФ |
Пределы допускаемой абсолютной погрешности, мкФ |
|
APPA 66R APPA 66RT |
0,01 |
Р10’5 |
±(0,019^изм+8А) |
|
0,1 |
Р10’4 | ||
|
1 |
1-10’3 | ||
|
10 |
0,01 | ||
|
100 |
0,1 | ||
|
1-103 |
1 | ||
|
1-104 |
10 | ||
|
APPA 82 APPA 82R APPA 99II |
4-10’3 |
1-10—6 |
±(0,03-Сизм+10-к) |
|
0,04 |
Р10’5 | ||
|
0,4 |
Р10’4 |
±(0,02<изм+8А) | |
|
4 |
1-10’3 | ||
|
40 |
0,01 | ||
|
400 |
0,1 | ||
|
4-103 |
1 |
±(0,05^Сизм+20^к) | |
|
4-104 |
10 | ||
|
APPA 97IV |
1 |
1-10’3 |
±(0,019^изм+8А) |
|
10 |
0,01 | ||
|
100 |
0,1 | ||
|
1-103 |
1 | ||
|
1-104 |
10 | ||
|
APPA 98IV APPA 99IV |
1 |
1-10’3 |
±(0,012^изм+5А) |
|
10 |
0,01 |
±(0,012^Сизм+2^к) | |
|
100 |
0,1 | ||
|
1-103 |
1 | ||
|
Р104 |
10 | ||
|
APPA 501 APPA 502 |
0,04 |
Р10’5 |
±(0,009<изм+20^к) |
|
0,4 |
Р10’4 |
±(0,009<изм+10^к) | |
|
4 |
1-10’3 |
±(0,009^изм+2^к) | |
|
40 |
0,01 | ||
|
400 |
0,1 | ||
|
4-103 |
1 |
±(0,009<изм+10^к) | |
|
4-104 |
10 |
±(0,009<изм+20^к) | |
|
Примечание Сизм — измеренное значение электрической ёмкости, мкФ | |||
Таблица 7 - Метрологические характеристики мультиметров в режиме измерений частоты
|
Модель |
Верхний предел диапазона измерений, Гц |
Значение единицы младшего разряда k, Гц |
Пределы допускаемой абсолютной погрешности, Гц |
|
APPA 66R APPA 66RT |
6403 |
1 |
±(0,001<Ризм+2^к) |
|
6-104 |
10 | ||
|
1405 |
100 | ||
|
APPA 82 APPA 82R APPA 99II |
4403 |
1 |
±(0,0001<Ризм+1^к) |
|
4404 |
10 | ||
|
4405 |
100 | ||
|
4406 |
1403 | ||
|
4-107 |
1404 | ||
|
APPA 97IV |
100 |
0,01 |
±(0,001<Ризм+2^к) |
|
1403 |
0,1 | ||
|
1404 |
1 | ||
|
5404 |
10 | ||
|
APPA 98IV APPA 99IV |
100 |
0,01 |
±(0,001<Ризм+2^к) |
|
1403 |
0,1 | ||
|
1404 |
1 | ||
|
1405 |
10 | ||
|
APPA 501(1) APPA 502 (1) |
400 |
0,1 |
+1А при разрешении 4 разряда ±5-к при разрешении 5 разрядов |
|
4403 |
1 | ||
|
4404 |
10 | ||
|
1405 |
100 |
Примечания
FU3M — измеренное значение электрической ёмкости, мкФ (1) Минимальное измеряемое значение 5 Гц
Таблица 8 - Метрологические характеристики мультиметров в режиме измерений температуры по сигналам термопар
|
Модель |
Диапазон измерений, °С |
Значение единицы младшего разряда к, °С |
Пределы допускаемой абсолютной погрешности, °С |
|
APPA 66RT |
от -40 до 400 |
0,1 |
±(0,014изм+1) |
|
APPA 99II |
от -20 до 0 |
0,1 |
±(0,024изм+4) |
|
от 1 до 100 |
0,1 |
±(0,014изм+3) | |
|
от 101 до 500 |
0,1 |
±(0,024изм+3) | |
|
от 501 до 800 |
0,1 |
±(0,034изм+2) | |
|
APPA 99IV |
от -40 до 400 |
0,1 |
±(0,014изм+2) |
|
APPA 502 |
от -200 до 1200 |
0,1 |
±(0,014изм+2) |
|
Примечание 1изм — измеренное значение температуры, °С | |||
Таблица 9 - Масса и габаритные размеры
|
Модель |
Г абаритные размеры, мм, не более |
Масса, кг, не более |
Элементы питания, В |
|
1 |
2 |
3 |
4 |
|
APPA 63N |
80x165x36 |
310 |
1,5x2 (размер ААА) |
|
APPA 67 |
85x165x40 |
360 | |
|
APPA 66R, APPA 66RT |
74x156x44 |
320 | |
|
APPA 80 |
92x186x49 |
430 | |
|
APPA 82, APPA 82R |
92x186x49 |
430 |
9 В |
|
APPA 97R |
95x192x50 |
550 | |
|
APPA 99II |
94x188x40 |
490 |
|
1 |
2 |
3 |
4 |
|
APPA 97IV, APPA 98IV, APPA 99IV |
94x190x48 |
460 |
9 В |
|
APPA 501, APPA 502 |
83x188x52 |
465 |
1,5x4 (размер АА) |
|
У словия эксплуатации | |||
|
Нормальные условия (измерений) |
Предельные условия (измерений) | ||
|
температура окружающего воздуха, °С |
относительная влажность воздуха, %, не более |
температура окружающего воздуха, °С |
относительная влажность воздуха, %, не более |
|
от +18 до +28 |
80 |
от 0 до +30 |
80 |
|
св.+30 до +40 |
75 | ||
|
св.+40до +50 |
45 | ||
Знак утверждения типа
наносится на переднюю панель мультиметров методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 10 - Комплектность мультиметров
|
Наименование и обозначение |
Количество, шт. |
Примечание |
|
Мультиметр |
1 | |
|
Руководство по эксплуатации |
1 | |
|
Элементы питания |
1x9 В |
Только для моделей APPA 82, APPA 82R, APPA 97R, APPA 99II, APPA 97IV, APPA 98IV, APPA 99IV |
|
2x1,5 В |
Только для моделей APPA 63N, APPA 67, APPA 66R, APPA 66RT, APPA 80 | |
|
4x1,5 В |
Только для моделей APPA 501, APPA 502 | |
|
Защитный чехол |
1 |
Кроме APPA 66R, APPA 66RT, APPA 80, APPA 82, APPA 82R |
|
Измерительные провода |
2 | |
|
Зажим типа «крокодил» |
1 |
Только для моделейAPPA 63N, APPA 67, APPA 80, APPA 82, APPA 82R |
|
2 |
Только для моделей APPA 99II, APPA 97IV, APPA 98IV, APPA 99IV,APPA 501, APPA 502 | |
|
Термопара К-типа |
1 |
Только для моделей APPA 66RT, APPA 99II, APPA 99IV, APPA 502 |
|
Магнитный держатель |
1 |
Только для моделей APPA 99II, APPA 97IV, APPA 98IV, APPA 99IV, APPA 501, APPA 502 |
|
У паковочная коробка |
1 | |
|
Методика поверки ПР-08-2018МП (с Изменением № 1) |
1 |
Поверка
осуществляется по документу ПР-08-2018МП (с Изменением № 1) «Мультиметры цифровые APPA 63N, APPA 67, APPA 66R, APPA 66RT, APPA 80, APPA 82, APPA 82R, APPA 97R, APPA 99II, APPA 97IV, APPA 98IV, APPA 99IV, APPA 501, APPA 502. Методика поверки», утвержденному АО «ПриСТ» 14 января 2019 г.
Основные средства поверки:
- калибратор многофункциональный Fluke5522A (Госреестр № 51160-12);
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия
Техническая документация изготовителя
Другие Мультиметры
