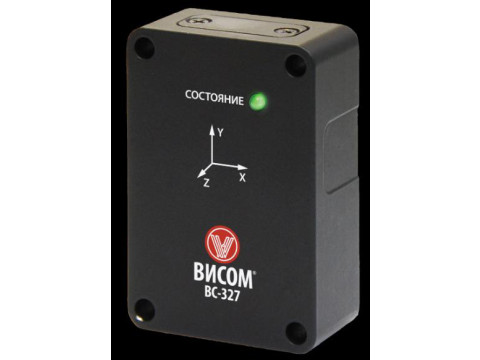

Регистраторы автономные ВС-327

ALL-Pribors default picture
Номер в ГРСИ РФ: 71250-18
Производитель / заявитель: ООО "Висом", г.Смоленск
Скачать
71250-18: Описание типа СИ Скачать 158.8 КБ
71250-18: Методика поверки ВАПМ.317.004 МП Скачать 3.7 MБ
Нет данных о поставщике
Регистраторы автономные ВС-327 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Регистраторы автономные ВС-327 (далее - регистраторы) предназначены для автономных измерений виброускорения по трем взаимно перпендикулярным осям, а также регистрации результатов измерений во внутренней энергонезависимой памяти с привязкой к реальному времени.

Информация по Госреестру

Основные данные
Номер по Госреестру 71250-18
Наименование Регистраторы автономные
Модель ВС-327
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 21.05.2023
Производитель / Заявитель

ООО "Висом", г.Смоленск

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 2 года
Зарегистрировано поверок 19
Найдено поверителей 1
Успешных поверок (СИ пригодно) 19 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 17.11.2024

Поверители

Скачать

71250-18: Описание типа СИ Скачать 158.8 КБ
71250-18: Методика поверки ВАПМ.317.004 МП Скачать 3.7 MБ

Описание типа

Назначение

Регистраторы автономные ВС-327 (далее - регистраторы) предназначены для автономных измерений виброускорения по трем взаимно перпендикулярным осям, а также регистрации результатов измерений во внутренней энергонезависимой памяти с привязкой к реальному времени.

Описание

Конструктивно регистраторы выполнены в виде алюминиевого корпуса с размещенным в нем электронным блоком со встроенным 3-х осевым акселерометром. На передней панели расположен светодиодный индикатор, указатель направления осей и область чувствительности магнитного датчика, служащего для бесконтактного управления запуском/остановом режима записи регистратора. На верхней панели размещен разъем интерфейса USB, закрытый алюминиевой крышкой.

Принцип действия регистраторов основан на аналогово-цифровом преобразовании выходных сигналов акселерометра, дальнейшей программной обработке и регистрации измерительной информации. Регистраторы могут быть сконфигурированы для непрерывной регистрации виброускорения или регистрации его максимальных значений по любой из выбранных осей и/или в их различных сочетаниях. Задание режимов работы и передача информации с регистраторов для последующей обработки осуществляется посредством внешнего персонального компьютера (не входящего в состав регистраторов) средствами программного пакета VisShock через интерфейс USB 2.0.

Питание регистраторов осуществляется от встроенного литий-полимерного аккумулятора.

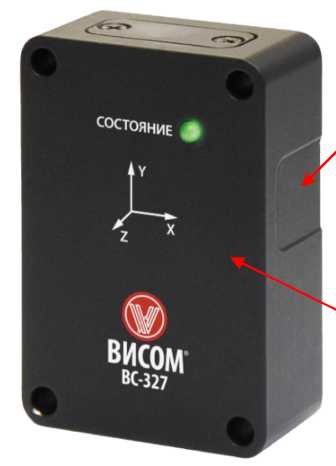

Общий вид регистраторов, место для нанесения знака утверждения типа и схема пломбировки приведены на рисунке 1. Защита от несанкционированного доступа предусмотрена в виде разрывной наклейки, соединяющей нижнюю съемную панель с корпусом регистратора.

Место для пломбировки

Рисунок 1

Место для нанесения знака утверждения типа

Программное обеспечение

Метрологически значимая часть программного обеспечения (ПО) регистраторов представляет собой ПО VisShock, работающее под управлением операционных систем семейства Windows в составе внешнего персонального компьютера, и встроенное ПО Vib327.

ПО VisShock обеспечивает задание режимов работы регистратора и передачу данных из внутренней памяти на персональный компьютер, последующую обработку и представление в виде, удобном для пользователя. ПО Vib327 - внутреннее ПО регистратора, обеспечивающее работу прибора в автономном режиме и взаимодействие с ПО VisShock.

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» по Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные(признаки)

Значение

идентификационное наименование ПО

VisShock.exe

Vib327.exe

номер версии (идентификационный номер ПО)

не ниже 1.00

не ниже 1.00

цифровой идентификатор ПО

67D56325

F3B99321

алгоритм вычисления идентификатора ПО

CRC32

CRC32

Технические характеристики

Таблица 2 - Метрологические характеристики_____

Наименование характеристики

Значение

Количество осей регистрации виброускорения, шт.

3

Максимальная частота опроса акселерометра, кГц, на канал

64

Диапазон рабочих частот, Г ц

от 10 до 1000

Диапазон измерений амплитудных значений виброускорения, м/с2

от -1-104 до -2-101 от +2-101 до +1-104

Пределы допускаемой относительной погрешности измерений амплитудных значений виброускорения, %

±10

Диапазон показаний (регистрации) амплитудных значений виброускорения в диапазоне частот от 2 до 5000 Гц, м/с2 (g)

от -5,88-104 до +5,88-104 (от -6-103 до +6-103)

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Сила постоянного тока потребления, мА, не более

150

Габаритные размеры (длина х ширина х высота) , мм, не более

60х40х20

Масса регистратора с установленным аккумулятором, г, не более:

100

Время автономной работы в режиме ожидания, часов, не менее

24

Время автономной работы в активном режиме, минут, не менее

90

Рабочие условия эксплуатации:

- температура окружающего воздуха, °С

- относительная влажность воздуха при температуре +25 °С, %, не более

- атмосферное давление, кПа

от -40 до +60 98 от 84 до 106,7

Знак утверждения типа

наносится на лицевую панель регистратора методом шелкографии и на титульный лист эксплуатационной документации типографским методом.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество, шт./экз.

Регистратор ВС-327

ВАПМ.327.000

1

Кабель соединительный

Mini USB

1

Комплект крепежа

ВАПМ.327.005

1

Магнитный ключ

ВАПМ.327.006

1

Специальное ПО «VisShock», CD-диск

ВАПМ.327.000 ПО

1

Руководство по эксплуатации

ВАПМ.327.001 РЭ

1

Паспорт

ВАПМ.327.003 ПС

1

Методика поверки

ВАПМ.327.004 МП

1

Поверка

осуществляется по документу ВАПМ.327.004 МП «Инструкция. Регистраторы автономные ВС-327. Методика поверки», утверждённому ООО «АСК Экспресс» 23 января 2018 г.

Основное средство поверки:

Виброустановка поверочная 2-го разряда по ГОСТ Р 8.800-2012.

Допускается применение аналогичных средств измерений, обеспечивающих определение метрологических характеристик поверяемых регистраторов с требуемой точностью.

Знак поверки наносится в свидетельство о поверке в виде оттиска поверительного клейма или наклейки.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 30296-95 Аппаратура общего назначения для определения основных параметров вибрационных процессов. Общие технические требования

ГОСТ Р 8.800-2012 ГСИ. Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот от 1-10-1 до 2^104 Гц

ВАПМ.327.002 ТУ. Регистраторы автономные ВС-327. Технические условия.
