Датчики атмосферного давления ДАДС-1
| Номер в ГРСИ РФ: | 71288-18 |
|---|---|
| Категория: | Датчики давления |
| Производитель / заявитель: | АО "НПП "Радар ммс", г.С.-Петербург |
| 71288-18: Описание типа СИ | Скачать | 135.9 КБ |
Датчики атмосферного давления ДАДС-1 (далее - датчик) предназначены для измерений атмосферного давления и непрерывного преобразования его значений в цифровой двоичный последовательный код и передачи его по интерфейсу RS-485 на устройства обработки сигналов метеостанций.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 71288-18 |
| Наименование | Датчики атмосферного давления |
| Модель | ДАДС-1 |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 01.06.2023 |
Производитель / Заявитель
АО "НПП "Радар ммс", г.С.-Петербург
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 2 года |
| Зарегистрировано поверок | 36 |
| Найдено поверителей | 3 |
| Успешных поверок (СИ пригодно) | 36 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 71288-18: Описание типа СИ | Скачать | 135.9 КБ |
Описание типа
Назначение
Датчики атмосферного давления ДАДС-1 (далее - датчик) предназначены для измерений атмосферного давления и непрерывного преобразования его значений в цифровой двоичный последовательный код и передачи его по интерфейсу RS-485 на устройства обработки сигналов метеостанций.
Описание
Принцип действия датчика атмосферного давления основан на механической деформации кварцевой мембраны при изменении давления контролируемой среды. Мембрана деформирует силочувствительный резонатор, что приводит к девиации его резонансной частоты пропорционально входному давлению.
Датчик давления выполнен в виде моноблока. В едином корпусе совмещены первичный преобразователь (чувствительные элементы давления и температуры) и вторичный преобразователь (электронный блок). В датчике предусмотрена автоматическая компенсация температурной погрешности. Электронный блок преобразует сигналы, поступающие от первичного преобразователя, в цифровой сигнал стандарта RS-485.
Общий вид датчика изображен на рисунке 1.
Место пломбирования

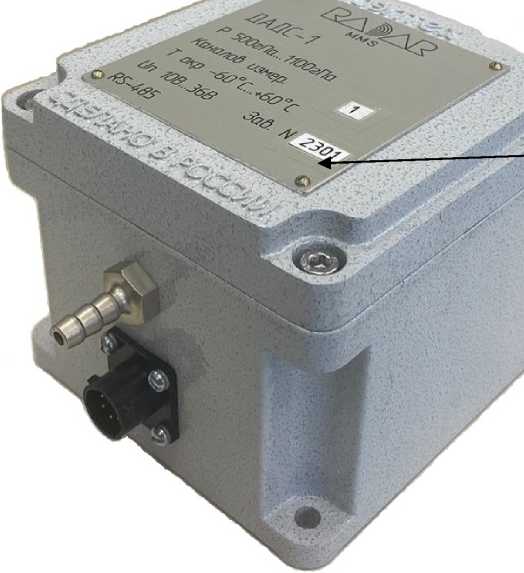

Рисунок 1 - Общий вид датчика
Место нанесения знака поверки
Программное обеспечение
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование |
DADS-1 |
|
Номер версии (идентификационный номер) ПО |
2.1 и выше |
Уровень защиты ПО «ДАДС-1» от непреднамеренных и преднамеренных изменений соответствует уровню: «Высокий» по Р 50.2.077-2014. Метрологически значимые части ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование |
Значение |
|
Диапазон измерений атмосферного давления, гПа |
от 500 до 1100 |
|
Пределы допускаемой абсолютной погрешности измерений атмосферного давления, гПа |
±0,5 |
Таблица 3 - Технические характеристики
|
Наименование |
Значение |
|
Напряжение питания, В |
от 9,5 до 27 |
|
Потребляемый ток, А |
от 0,045 до 0,145 |
|
Масса, кг |
от 0,75 до 1,05 |
|
Габаритные размеры (длина, ширина, высота), мм, не более |
134; 117; 93 |
|
Средняя наработка на отказ, ч, не менее |
50000 |
|
Полный средний срок службы датчика, лет, не менее |
5,5 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - влажность окружающего воздуха, % - механические удары многократного действия (с пиковым ударным ускорением 5g), мин-1, не более - синусоидальная вибрация (амплитуда ускорения до 2g), Гц |
от -50 до +60 от 30 до 80 80 от 1 до 60 |
Знак утверждения типа
наносится на лицевую панель датчика методом шелкографии и на титульный лист Руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерения
|
Наименование |
Обозначение |
Количество |
|
Датчик атмосферного давления |
ДАДС-1 |
1 шт. |
|
Паспорт |
ИСАТ.406231.008ПС |
1 экз. |
|
Руководство по эксплуатации |
ИСАТ.406231.008РЭ |
1 экз.* |
|
Упаковка |
ИСАТ.323384.311 |
1 шт. |
|
Комплект монтажных частей |
ИСАТ.468911.009 |
1 шт. |
|
* на партию датчиков в пределах одного заказа | ||
Поверка
осуществляется по МИ 1997-89 «ГСИ. Преобразователи давления измерительные. Методика поверки».
Основные средства поверки:
- калибратор давления 6300-М3 (регистрационный № 57672-14);
- источник питания АТН-3335 (регистрационный № 42466-09).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус датчика в виде наклейки и на свидетельство о поверке в виде клейма.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.107-81 ГСИ Государственный специальный эталон и государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-10’8...1-103 Па
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие условия
ИСАТ.406231.008 ТУ. Датчик атмосферного давления ДАДС-1. Технические условия
