Манометры дифференциальные мембранные МДМ 2000
| Номер в ГРСИ РФ: | 71292-18 |
|---|---|
| Категория: | Манометры |
| Производитель / заявитель: | ООО "БРЕНД девелопмент", г.Москва |
Манометры дифференциальные мембранные МДМ 2000 (далее по тексту - манометры) предназначены для измерений разности давлений газов и для измерений положительных и отрицательных низких давлений.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 71292-18 |
| Действует | по 01.06.2029 |
| Наименование | Манометры дифференциальные мембранные |
| Модель | МДМ 2000 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 03efbdd2-6ac8-20fc-8ba9-47895c544c9a |
Производитель / Заявитель
Общество с ограниченной ответственностью «БРЕНД девелопмент» (ООО «БД»), г. Москва
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
15269
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 15025 (98%) |
| Неуспешных поверок (СИ непригодно) | 244 (2 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
71292-18: Описание типа
2023-71292-18.pdf
|
Скачать | 274.3 КБ | |
|
71292-18: Методика поверки
2018-mp71292-18.pdf
|
Скачать | 536.4 КБ |
Описание типа
Назначение
Манометры дифференциальные мембранные МДМ 2000 (далее по тексту - манометры) предназначены для измерений разности давлений газов и для измерений положительных и отрицательных низких давлений.
Описание
Принцип действия манометров основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента.
Основными узлами измерительной системы манометров являются мембрана, установленная на ней плоская пружина с магнитом и стрелка, соединенная с магнитной спиралью. Под воздействием измеряемой разности давлений мембрана деформируется, что приводит к изменению положения магнита относительно магнитной спирали и к отклонению стрелки манометра на угол, пропорциональный измеряемому давлению.
Манометр состоит из алюминиевого корпуса, имеющего защитное покрытие, мембраны, зафиксированной стопорным кольцом и дополнительной пластиной, калиброванной пружины из пружинной стали, магнита, спирали, изготовленной из сплава с высокой магнитной проницаемостью, и прозрачного пластикового стекла, которое надежно фиксируется прижимным кольцом.
Шкалы давления манометров могут быть отградуированными в Па, кПа, мбар, бар, psi, м вод. ст., мм вод. ст., мм рт. ст., см вод. ст., кгс/см2, атм. По специальному заказу могут выпускаться манометры с комбинированными шкалами (на две единицы измерений давления).
Общий вид манометров представлен на рисунках 1, 2.

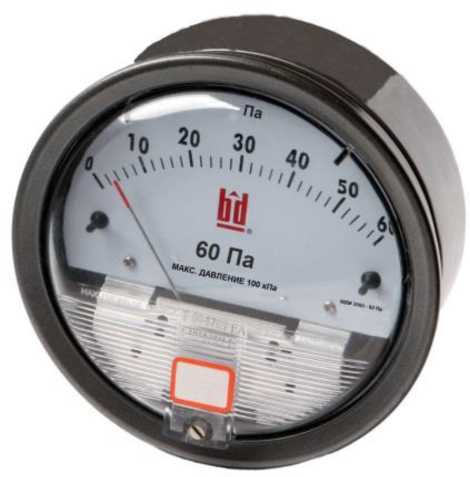

Рисунок 1 - Общий вид манометров, отградуированных в Па

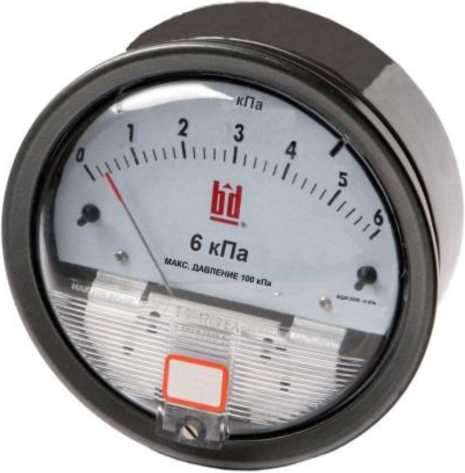

Рисунок 2 - Общий вид манометров, отградуированных в кПа

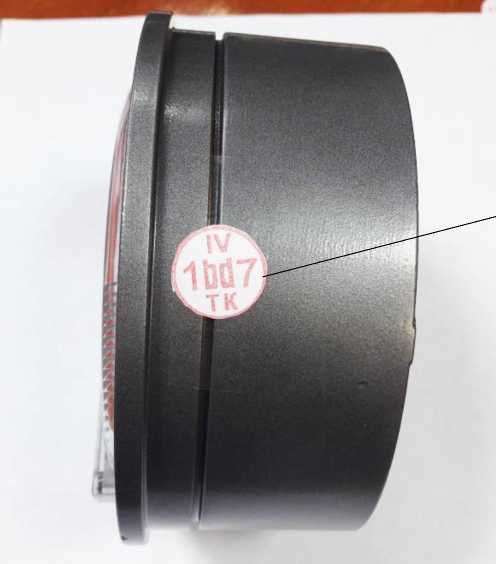

Пломбировка от несанкционированного доступа осуществляется с помощью наклейки, фиксирующей резьбовое соединение прижимного кольца с корпусом манометра. Схема пломбировки от несанкционированного доступа представлена на рисунке 3.

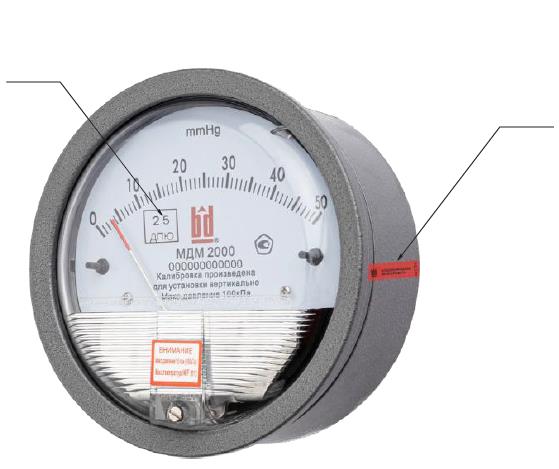

Место пломбировки
Рисунок 3 - Схема пломбировки манометров
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
Диапазон измерений разности давлений |
от 0 до 250 Па от 0 до 300 Па от 0 до 500 Па от 0 до 750 Па от 0 до 1000 Па от -125 до 125 Па от -150 до 150 Па от -250 до 250 Па от -500 до 500 Па от 0 до 0,5 кПа от 0 до 1 кПа от 0 до 1,5 кПа от 0 до 2 кПа от 0 до 2,5 кПа от 0 до 3 кПа от 0 до 4 кПа от 0 до 5 кПа от 0 до 8 кПа от 0 до 10 кПа от 0 до 15 кПа от 0 до 20 кПа от 0 до 25 кПа от 0 до 30 кПа от -0,5 до 0,5 кПа от -1 до 1 кПа от -1,25 до 1,25 кПа от -1,5 до 1,5 кПа |
от 0 до 100 Па от 0 до 125 Па от-50 до 50 Па от -60 до 60 Па от -100 до 100 Па |
от 0 до 60 Па от -10 до 50 Па от -30 до 30 Па |
Продолжение таблицы 1
|
Наименование характеристики |
Значение | ||
|
Пределы допускаемой основной приведенной погрешности измерений, % от диапазона измерений разности давлений |
±2 |
±3 |
±4 |
|
Пределы дополнительной погрешности, вызванной изменением температуры окружающей среды в диапазоне рабочих температур на каждые 10 °С, % от диапазона измерений |
±0,6 | ||
|
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от +18 до +22 от 30 до 80 от 84 до 106,7 | ||
|
Предельно допустимая перегрузка манометров избыточным давлением, кПа |
100 | ||
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Масса, кг, не более |
0,8 |
|
Габаритные размеры, мм, не более диаметр корпуса ширина корпуса |
121 60 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от -7 до +60 от 30 до 95 от 84 до 106,7 |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
100000 |
Знак утверждения типа
наносится на циферблат манометров фотохимическим методом и на титульный лист паспорта типографским способом.
Комплексность средства измерений
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Манометр дифференциальный мембранный МДМ 2000 |
в соответствии с заказом |
1 шт. |
|
Паспорт |
- |
1 экз. на партию |
|
Методика поверки |
МП 231-0042-2018 |
1 экз. на партию |
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 18140-84 Манометры дифференциальные ГСП. Общие технические условия;
ГОСТ 8.187-76 Государственная система обеспечения единства измерений. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4*104 Па;
Технические условия ТУ 26.51.52-001-76586391-2017 «Манометры дифференциальные мембранные МДМ 2000».
