Счетчики электрической энергии трехфазные многотарифные ЛЕ-3
| Номер в ГРСИ РФ: | 71336-18 |
|---|---|
| Категория: | Счетчики электроэнергии |
| Производитель / заявитель: | ЗАО "ЛЕНЭЛЕКТРО", г.С.-Петербург |
Счетчики электрической энергии трёхфазные многотарифные ЛЕ-3 (в дальнейшем -счетчики), предназначены для измерений и учета активной или активной и реактивной энергии в трехфазных трех- или четырехпроводных цепях переменного тока. Счетчики позволяют вести учет электрической энергии дифференцированно по зонам суток в соответствии с заданным тарифным расписанием.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 71336-18 |
| Наименование | Счетчики электрической энергии трехфазные многотарифные |
| Модель | ЛЕ-3 |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 01.06.2023 |
Производитель / Заявитель
АО "ЛЕНЭЛЕКТРО", г.С.-Петербург
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 16 лет |
| Зарегистрировано поверок | 23372 |
| Найдено поверителей | 4 |
| Успешных поверок (СИ пригодно) | 23372 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 14.04.2024 |
Поверители
Скачать
| 71336-18: Описание типа СИ | Скачать | 340.8 КБ | |
| 71336-18: Методика поверки ЛЕЭЛ.411152.002 МП | Скачать | 859.8 КБ |
Описание типа
Назначение
Счетчики электрической энергии трёхфазные многотарифные ЛЕ-3 (в дальнейшем -счетчики), предназначены для измерений и учета активной или активной и реактивной энергии в трехфазных трех- или четырехпроводных цепях переменного тока. Счетчики позволяют вести учет электрической энергии дифференцированно по зонам суток в соответствии с заданным тарифным расписанием.
Описание
Принцип действия счетчика основан на измерении и математической обработке сигналов тока и напряжения с последующим вычислением параметров потребления электрической энергии и передаче этой информации в счетный механизм.
Счетчики состоят из следующих функциональных узлов:
- датчика тока;
- датчика напряжения;
- блока питания;
- счетного механизма с энергонезависимой памятью и жидкокристаллическим индикатором (ЖКИ) в качестве устройства отображения информации;
- часов реального времени;
- источника резервного питания;
- измерительной схемы;
- интерфейсных схем;
- оптического импульсного выхода;
- испытательного выхода.
Конструктивно счетчики выполнены в виде электронного модуля, корпуса и крышки колодки зажимов. Корпус состоит из цоколя, кожуха и колодки зажимов. Крепление кожуха к цоколю и установка крышки колодки зажимов предусматривает возможность навешивания пломб после поверки.
В качестве датчиков тока в счетчиках трансформаторного подключения используются трансформаторы тока, в счетчиках непосредственного подключения - трансформаторы тока, нечувствительные к постоянной составляющей в сигнале тока или низкоомные шунты. Датчик напряжения представляет собой резистивный делитель. Счётный механизм счётчика электронный, содержит микроконтроллер, память и жидкокристаллический индикатор. В зависимости от модели счетчика измерительная схема реализована на отдельной микросхеме или входит в состав микроконтроллера. Результаты измерения сохраняются в энергонезависимой памяти счетчика и отображаются на ЖКИ. При отсутствии внешнего напряжения питание часов осуществляется от резервного источника питания - литиевой батареи.
Счетчики оснащены электронной пломбой крышки клеммной колодки и электронной пломбой корпуса.
Счетчики могут иметь конструктивные варианты исполнения:
- непосредственного или трансформаторного подключения;
- для установки на рейку ТН-35 или для крепления винтами на вертикальную поверхность;
- со встроенными реле управления нагрузкой или без реле;
- с проводными и различными беспроводными интерфейсами связи для обмена информацией с внешними устройствами.
Исполнения счетчиков электрической энергии трехфазных многотарифных ЛЕ-3 определяются в соответствии со структурой условного обозначения:
ЛЕ-3 Х Х ХХ ХХ ХХХ XXXX X X
* все счетчики оснащены оптическим портом по ** Х- исполнение модуля.
Ток базовый /номинальный (максимальный) 1 - 5(10) A
2 - 5(60) A
3 - 5(80) A
4 - 5(100) A
5 - 10(100) A
Номинальное напряжение
1 - 3х57,7/100 V
2 - 3x230/400 V
3 - 3x(120/208) V и 3x(230/400) V
4 - 3x(57,7/100) V и 3x(230/400) V
Дополнительные опции:
B - подсветка ЖКИ;
S - электронная пломба крышки клеммной колодки;
С - реле отключения нагрузки;
P - вход подключения внешнего питания;
М - датчик магнитного поля.
Тип интерфейса: *
O - без интерфейса удалённого доступа
E4 - интерфейс EIA 485
E2 - интерфейс EIA 232
RFХ** - радиомодем
PLХ** - PLC модем
PLRF - комбинированный модем
GSMХ** - GSM-модем
MB - интерфейс M-Bus
ETH - Ethernet
WF - WiFi
Если в счетчике 2 или более интерфейсов, то они указываются через точку.
Вид измеряемой энергии:
А - активная;
AR - активная и реактивная
Класс точности:
0.5 - класс 0,5S по ГОСТ 31819.22
1.0 - класс 1 по ГОСТ 31819.21
Номер модели счетчика
Тип корпуса
P - для крепления винтами на плоскую поверхность;
D - для крепления на DIN-рейку
Тип счетчика
ГОСТ IEC 61107
Отсутствие символа в условном обозначении означает отсутствие соответствующей функции у счетчика.
Общий вид счетчиков и места опломбирования представлены на рисунках 1 - 3.
Схема пломбировки счетчиков от несанкционированного доступа энергоснабжающей организацией и после поверки осуществляется в виде навесных пломб с оттиском клейма поверителя на пломбировочных винтах, как показано на рисунках 1-3.

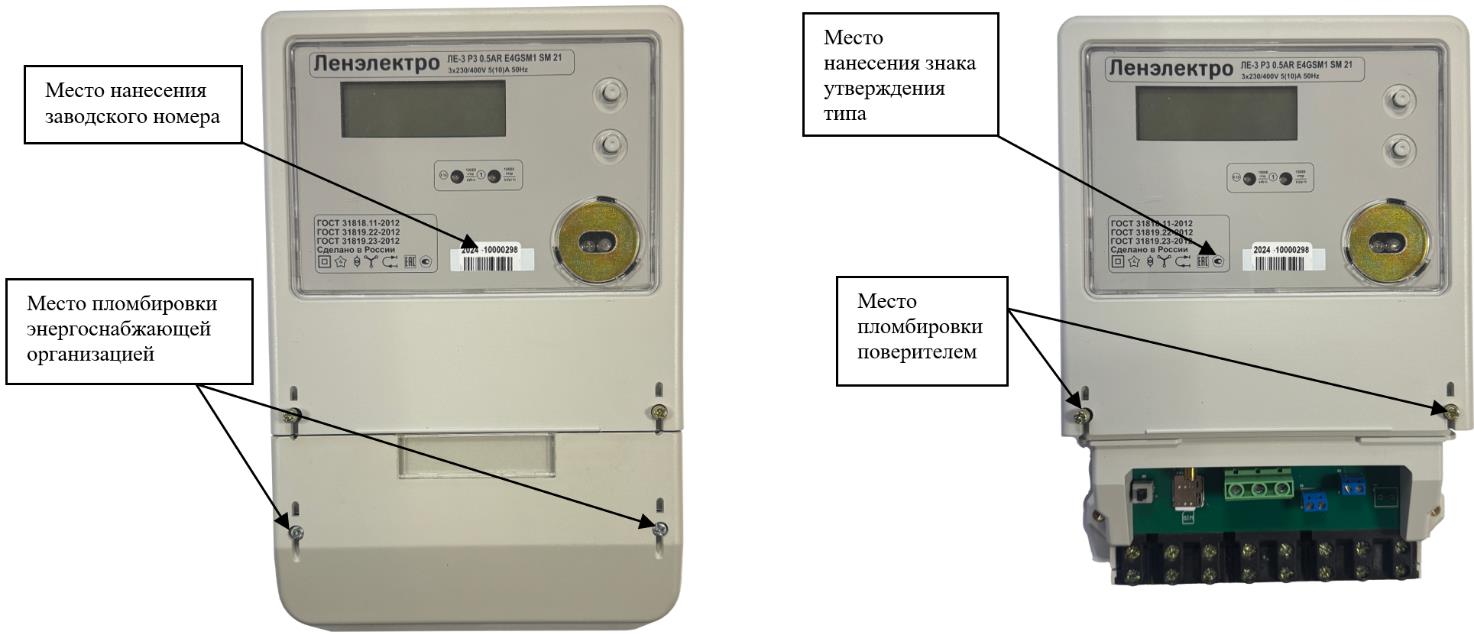

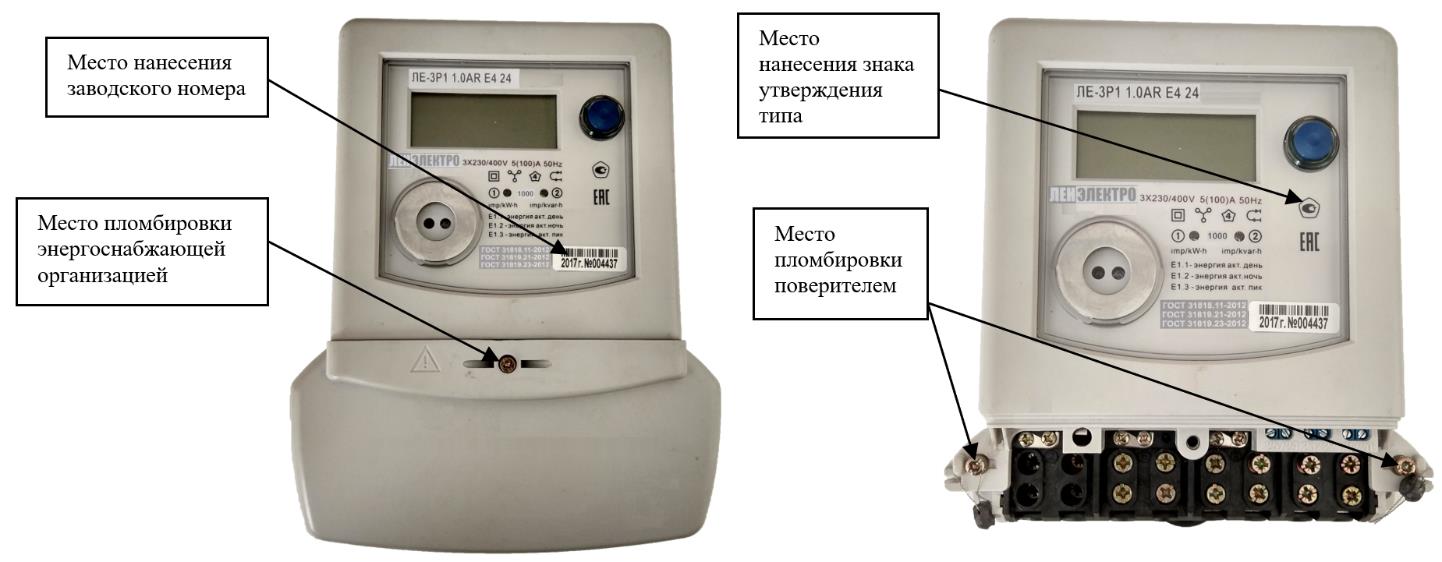

Рисунок 1 - Общий вид счетчика ЛЕ-3Р и места пломбировки

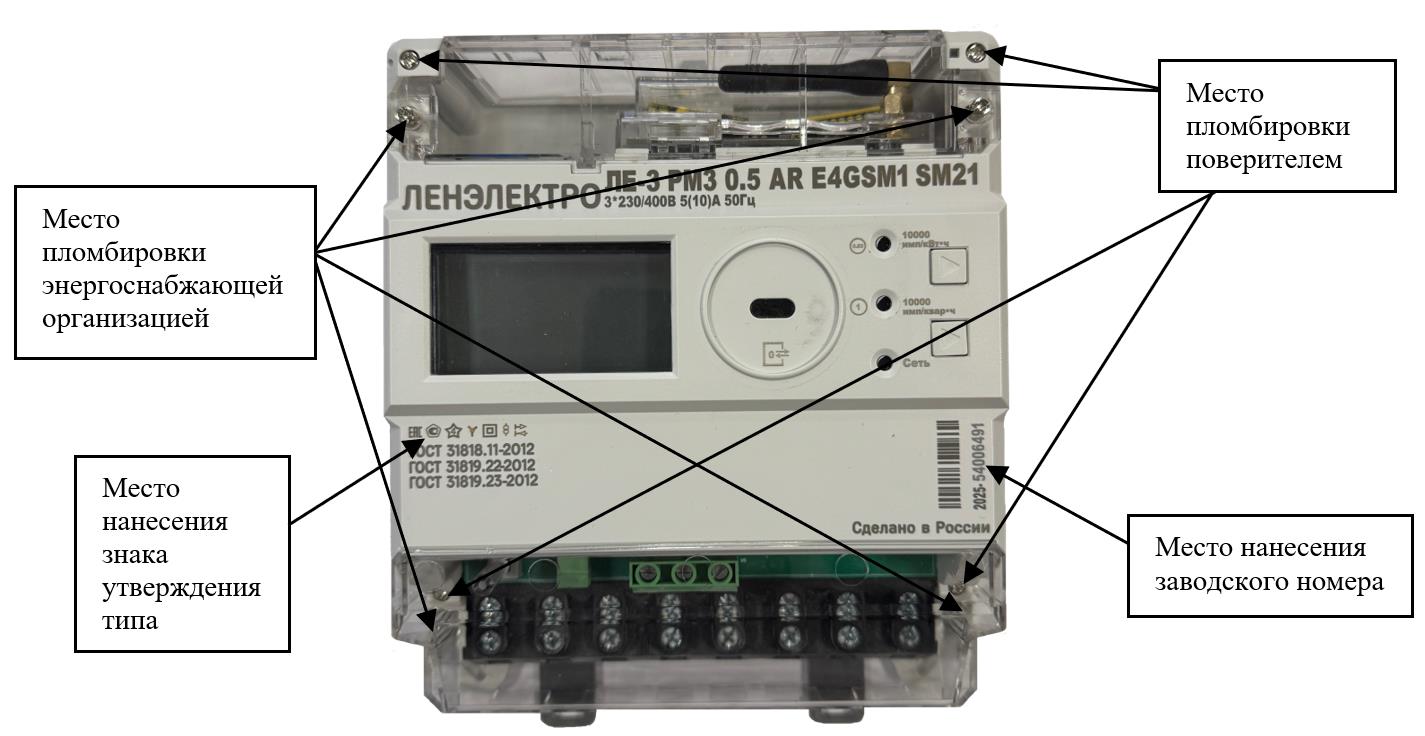

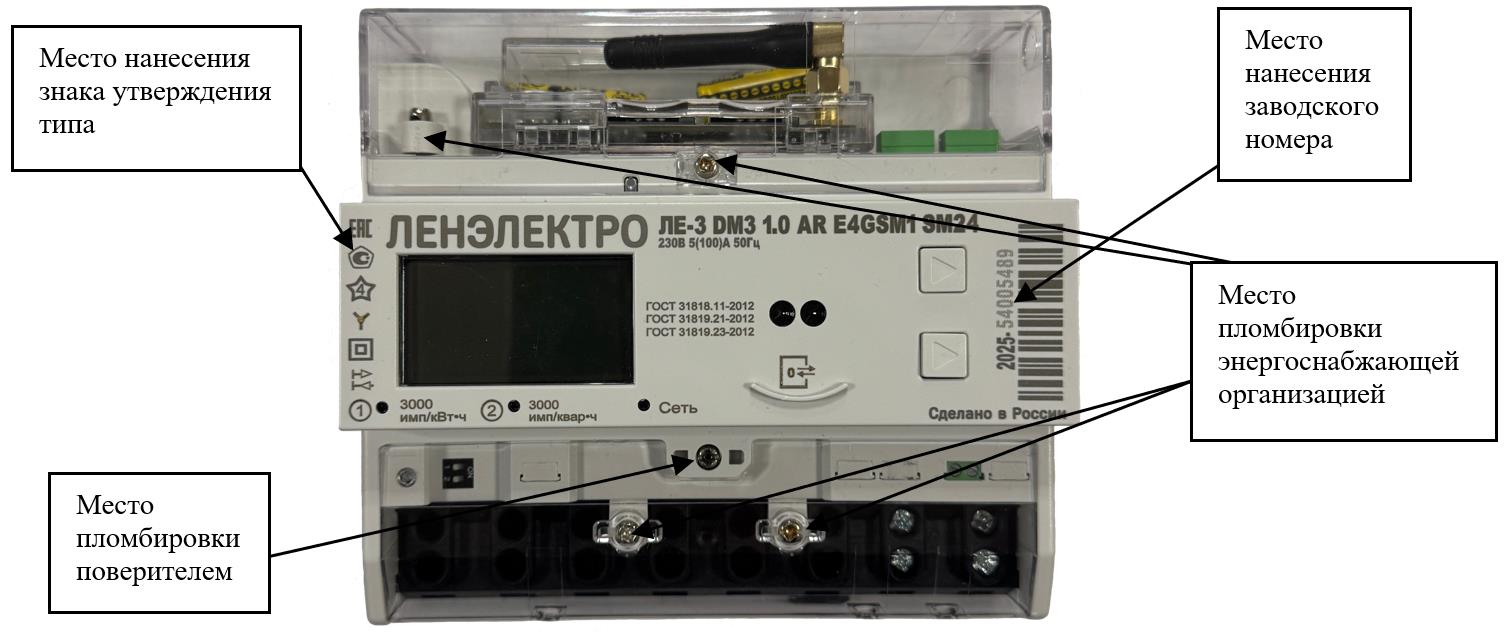

Рисунок 2 - Общий вид счетчика ЛЕ-3Р и места пломбировки

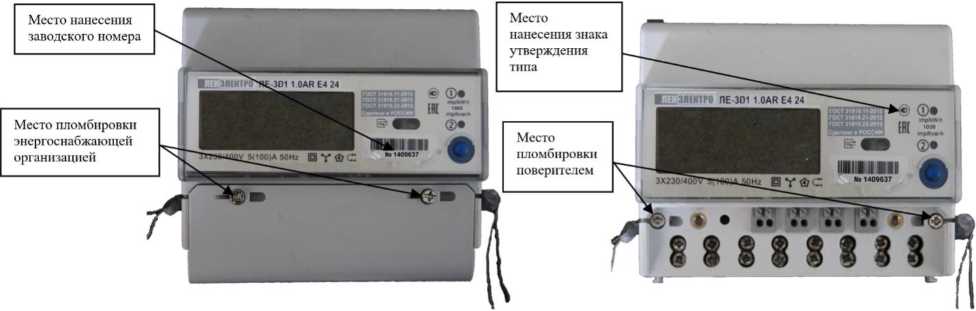

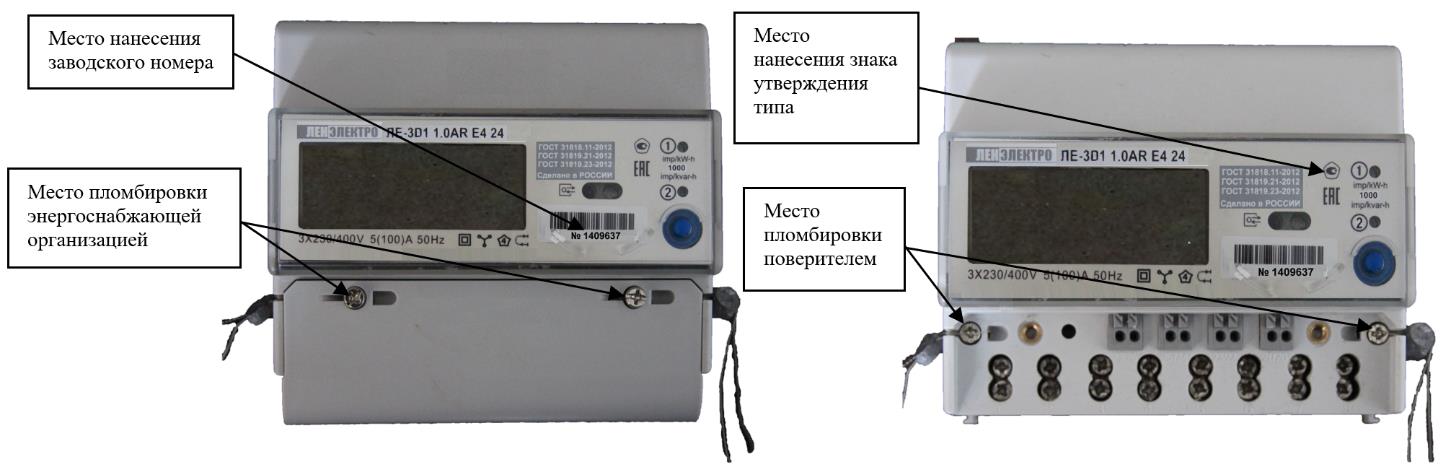

Рисунок 3 - Общий вид счетчика ЛЕ-3D и места пломбировки
Программное обеспечение
является встроенным (ВПО) и выполняет функции управления режимами работы счетчика, сбора данных об измеренной электрической энергии, их математическую обработку, хранение и передачи измерительной информации ВПО записывается в энергонезависимую память программ микроконтроллера на этапе производства счётчиков. Программное обеспечение логически разделено на метрологически значимую часть программного обеспечения и метрологически незначимую часть. Метрологически значимая часть (МЗЧ) не может быть изменена через внешние порты счётчика. МЗЧ выполняет функции управления режимами работы измерительного аналого-цифрового преобразователя, математической обработки измерительной информации, а также функции загрузки, проверки и активации метрологически незначимой части ВПО. Доступ к МЗЧ возможен только после удаления пломбы поверителя и разборки корпуса.
Метрологически незначимая часть (МНЧ) встроенного программного обеспечения может быть изменена через внешние порты счётчика. МНЧ выполняет функции управления тарифами и выходными устройствами, накопления и представления данных учёта. МНЧ защищена от преднамеренного изменения такими средствами:
а) обновление МНЧ возможно через внешние порты счётчика только при связи по уровню 2 «Администратор», которая защищена паролем;
б) загрузка МНЧ ведётся только шифрованными пакетами;
в) метрологически значимая часть проверяет контрольную сумму каждой строки МНЧ, а также контрольную сумму в целом, и активирует МНЧ только в том случае, если контрольные суммы сходятся.
Обмен данными с внешними устройствами, в зависимости от исполнения счётчика, осуществляется через интерфейсы:
- оптический порт;
- проводные интерфейсы - RS-485, RS-232, M-Bus, Ethernet, Plc;
- беспроводные интерфейсы - модемы: GSM, WiFi, RFX или PLRF с помощью программного обеспечения (ПО) «ЛЕ-Конфигуратор», которое предназначено для связи счетчика с ПК.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Влияние программного обеспечения учтено при нормировании метрологических и технических характеристик.
Таблица 1 - Идентификационные данные ВПО счётчиков
|
Идентиф икационные данные (признаки) |
Значение | ||||
|
Идентиф икационное наименование ПО |
ЛЕ-3Р1 |
ЛЕ-3Р1 |
ЛЕ-3Р2 |
ЛЕ-3Р2 |
ЛЕ-3Р3 |
|
Номер версии (идентификационный номер) ПО |
1 |
2 |
3 |
4 |
5 |
|
Идентиф икационные данные (признаки) |
Значение | ||||
|
Идентиф икационное наименование ПО |
ЛЕ-3Р3 |
ЛЕ-3Р1 |
ЛЕ-3Р1 |
ЛЕ-3Р2 |
ЛЕ-3Р2 |
|
Номер версии (идентификационный номер) ПО |
6 |
7 |
8 |
9 |
10 |
|
Идентиф икационные данные (признаки) |
Значение | ||||
|
Идентиф икационное наименование ПО |
ЛЕ-3Р3 |
ЛЕ-3Р3 |
ЛЕ-301 |
ЛЕ-301 |
ЛЕ-302 |
|
Номер версии (идентификационный номер) ПО |
11 |
12 |
13 |
14 |
15 |
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование ПО |
ЛЕ-302 |
ЛЕ-3О3 |
ЛЕ-3О3 |
|
Номер версии (идентификационный номер) ПО |
16 |
17 |
18 |
Технические характеристики
Таблица 2 - Метрологические характеристики______
|
Наименование характеристики |
Значение характеристики |
|
1 |
2 |
|
Класс точности: |
0,5S (ГОСТ 31819.22-2012) 1 (ГОСТ 31819.21-2012) 2 (ГОСТ 31819.23-2012) |
|
Номинальное напряжение (фазное/линейное), В |
57,7/100; 120/208; 230/400 |
|
Номинальный или базовый ток (максимальный), А |
5 (10); 5 (60); 5 (80); 5 (100) 10 (100) |
|
Номинальная частота сети, Гц |
50 |
|
Передаточные числа по электрическому испытательному выходу и импульсному выходному устройству, имп/кВтч |
от 400 до 300000 * |
|
1 |
2 |
|
Чувствительность (стартовый ток) в % от 1н для счетчиков трансформаторного включения: - при учете активной и реактивной энергии для класса точности 1 - при учете активной энергии для класса точности 0.5S - при учете реактивной энергии для класса точности 2 |
0,002 1ном 0,001 1ном 0,003 1ном |
|
для счетчиков непосредственного включения: - при учете активной и реактивной энергии для класса точности 1 - при учете реактивной энергии для класса точности 2 |
0,004 1б 0,005 1б |
|
Пределы допускаемой абсолютной погрешности хода часов, с/сутки: - при питании от сети напряжения - при питании от автономного источника |
±0,5 ±1,0 |
|
Нормальные условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа |
23 ±2 от 30 до 80 от 86 до 106 |
|
* В зависимости от модификации | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Количество тарифов |
до 8 |
|
Полная мощность, потребляемая в каждой цепи тока, В •А, не более |
0,1 (для счетчиков трансформаторного включения); 0,05 для счетчиков непосредственного включения) |
|
Полная (активная) мощность, потребляемая в каждой цепи напряжения счётчика, В^А (Вт), не более При наличии модема полная (активная) мощность, В^А (Вт), не более |
2 (1) 10 (4) |
|
Габаритные размеры счетчиков (высотахширинахглубина), - для крепления винтами (рисунок 1), мм, не более |
193х279х83,1 |
|
- для крепления винтами (рисунок 2), мм, не более |
170x227x63,5 |
|
- для установки на рейку ТН-35 (рисунок 3), мм, не более |
140x118,8x66,1 |
|
Масса счетчика: - для крепления винтами, кг, не более - для установки на рейку ТН-35, кг, не более |
1,5 0,9 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа |
от -40 до +70 90 при 30 °С 84-107 |
|
Средняя наработка на отказ, ч |
280 000 |
|
Средний срок службы, лет |
30 |
Знак утверждения типа
наносится на щиток счётчика офсетной печатью (или другим способом, не ухудшающим качества), на титульный лист руководства по эксплуатации и паспорт типографским способом.
Комплектность
Таблица 4 - Комплектность счетчиков электрической энергии трёхфазных многотарифных ЛЕ-3
|
Наименование |
Обозначение |
Количество |
|
Счетчики электрической энергии трехфазные многотарифные ЛЕ-3 |
1 шт. | |
|
Паспорт |
ЛЕЭЛ.411152.002 ПС |
1 экз. |
|
Руководство по эксплуатации |
ЛЕЭЛ.411152.002 РЭ |
1 экз. |
|
Методика поверки |
ЛЕЭЛ.411152.002 МП |
1 экз. |
Поверка
осуществляется по документу ЛЕЭЛ.411152.002 МП с изменением №1 «Счетчики электрической энергии трёхфазные многотарифные ЛЕ-3. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 05 октября 2018 г.
Основные средства поверки:
- установка автоматическая трехфазная для поверки счетчиков электрической энергии HS-6303E, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 44220-10;
- частотомер электронно-счетный Ч3-85/3, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 32359-06.
Допускается применение аналогичных средств поверки, обеспечивающие определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится в виде свинцовых пломб с оттиском клейма поверителя на винты счетчика, как показано на рисунках 1 - 3.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока.
Общие требования. Испытания и условия испытаний. Часть 11. Счётчики электрической энергии
ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока.
Частные требования. Часть 21. Статические счётчики активной энергии классов точности 1 и 2
ГОСТ 31819.22-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счётчики активной энергии классов точности 0,2S и 0,5S
ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии
ГОСТ 8.551-2013 ГСИ. Государственная поверочная схема для средств измерений электрической мощности и электрической энергии в диапазоне частот от 1 до 2500 Гц
ГОСТ Р 8.767-2011 ГСИ. Государственная поверочная схема для средств измерений силы переменного электрического тока от 1-10’8 до 100 А в диапазоне частот 1-10-1 до 1406 Гц
ГОСТ Р 8.648-2015 ГСИ Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-2 до 2-109Гц
ТУ ЛЕЭЛ.411152.002 Счетчики электрической энергии трехфазные многотарифные ЛЕ-3.
Другие Счетчики электроэнергии
