Устройства измерения тока и напряжения в высоковольтной сети I-TOR-110S
| Номер в ГРСИ РФ: | 71347-18 |
|---|---|
| Производитель / заявитель: | ООО "АЙ-ТОР", г.Екатеринбург |
Устройства измерения тока и напряжения в высоковольтной сети I-TOR-110S (далее -устройства) предназначены для масштабного преобразования высокого фазного напряжения и силы тока в напряжение и силу тока, пригодные для передачи сигналов измерительной информации измерительным приборам, устройствам защиты и управления в электросетях переменного тока промышленной частоты.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 71347-18 |
| Действует | по 01.06.2029 |
| Наименование | Устройства измерения тока и напряжения в высоковольтной сети |
| Модель | I-TOR-110S |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 96b79e2c-91cd-73ad-06fd-ea194dbc182b |
Производитель / Заявитель
Общество с ограниченной ответственностью «АЙ-ТОР» (ООО «АЙ-ТОР»), г. Екатеринбург
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
8 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 369 (99%) |
| Неуспешных поверок (СИ непригодно) | 2 (1 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
71347-18: Описание типа
2024-71347-18.pdf
|
Скачать | 419.4 КБ | |
|
71347-18: Методика поверки
2024-mp71347-18.pdf
|
Скачать | 1.7 MБ |
Описание типа
Назначение
Устройства измерения тока и напряжения в высоковольтной сети I-TOR-110S (далее -устройства) предназначены для масштабного преобразования высокого фазного напряжения и силы тока в напряжение и силу тока, пригодные для передачи сигналов измерительной информации измерительным приборам, устройствам защиты и управления в электросетях переменного тока промышленной частоты.
Описание
Принцип действия устройств основан на методе резистивного деления и явлении взаимной индукции с последующей передачей сигнала низкого напряжения и тока на блок обработки информации, где они усиливаются до нормированной величины, соответствующей масштабному преобразованию всего устройства.
Устройства состоят из компонента измерительного в опорном или подвесном исполнении, канала связи и блока обработки информации.
Компонент измерительный состоит из:
- двух блоков измерительных (тока и напряжения соответственно);
- двух аналого-цифровых преобразователей с оптическими передатчиками;
- двух блоков питания.
Блоки измерительные выполнены на классическом электромагнитном трансформаторе тока и делителе напряжения, и позволяют преобразовывать высокое напряжение и большую силу тока в удобные для измерения электронными блоками величины силы тока и напряжения.
Преобразованные значения силы тока и напряжения подаются в аналого-цифровые преобразователи с оптическими передатчиками, где происходит преобразование аналогового сигнала в цифровой двоичный код и дальнейшая его передача по оптическому каналу связи.
Для питания электроники, находящейся под высоким потенциалом, используется либо мощность протекающего тока главной цепи, либо напряжение, подающееся с низкого потенциала, либо используется отбор мощности из сети высокого напряжения. Блоки питания преобразуют эти значения в стабилизированное напряжение питания электроники.
Оптический канал связи представляет собой оптическое волокно и позволяет пропускать через себя световой поток на большую длину без существенного затухания сигнала.
Блок обработки информации состоит из:
- двух оптических приемников с цифроаналоговыми преобразователями;
- двух блоков усиления.
Полученный из оптического канала связи цифровой код принимается и преобразовывается в аналоговый сигнал оптическим приемником с цифроаналоговым преобразователем. Далее блоки усиления преобразуют полученный сигнал с цифроаналогового преобразователя до нормированных величин, пригодных для измерения или учета.
Устройства выпускаются в следующих модификациях:
I-TOR-110S - ХХХ - Х - ХХ / ХХХ - ХХ
|
Климатическое исполнение по ГОСТ 15150-69: У1, ХЛ1 | ||||
|
Класс точности по ГОСТ 7746-2015: 0,2S, 0,5S | ||||
|
Класс точности по ГОСТ 1983-2015: 0,2, 0,5 | ||||
|
Исполнение компонента измерительного: 1 - подвесное 2 - опорное | ||||
|
Номинальный первичный ток, А: 100, 150, 200, 300, 400, 500, 600, 750, 800, 1000 | ||||
|
Обозначение типа | ||||
Рисунок 1 - Структура обозначения устройства измерения тока и напряжения в высоковольтной сети I-TOR-110S
Ограничение доступа к местам настройки (регулировки), расположенным внутри блока обработки информации, осуществляется путем установки одной пломбы с индивидуальным номером на пломбировочные винты корпуса, а расположенным внутри компонента измерительного - путем установки двух пломб с индивидуальным номером на пломбировочные винты верхней и нижней крышек компонента измерительного.
Корпуса компонентов измерительных и блоков обработки информации окрашиваются в цвета по выбору изготовителя.
Заводской номер наносится на этикетку блока обработки информации и этикетку компонента измерительного устройства методом трафаретной печати или иным пригодным методом.
Общий вид средства измерений с указанием мест пломбировки, мест нанесения знака утверждения типа и заводского номера приведены на рисунках 2 и 3.
Места пломбировки

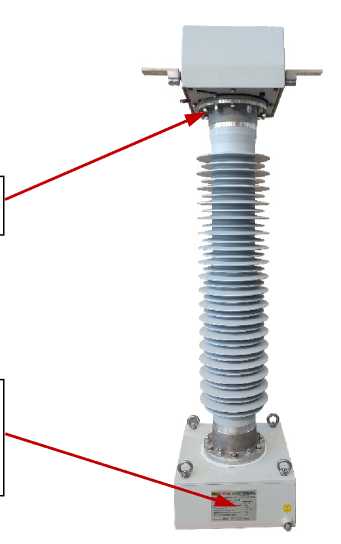

а) опорное исполнение
Место нанесения заводского номера
Места пломбировки
Место нанесения заводского номера

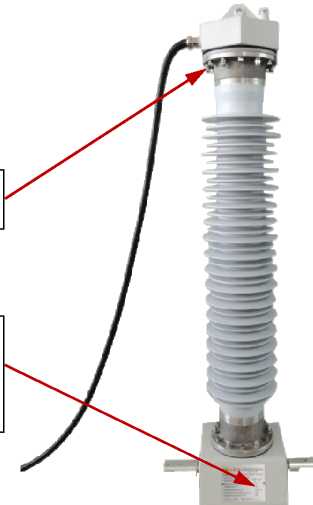

б) подвесное исполнение

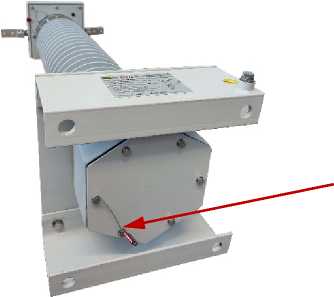

Рисунок 2 - Общий вид компонента измерительного устройства измерения тока и напряжения в высоковольтной сети I-TOR-110S с указанием мест пломбировки и мест нанесения заводского номера

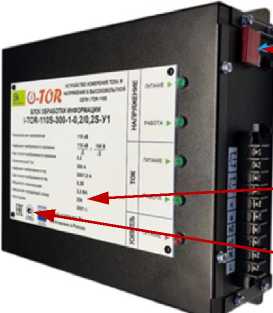

Рисунок 3 - Общий вид блока обработки информации устройства измерения тока и напряжения в высоковольтной сети I-TOR-110S с указанием мест пломбировки, мест нанесения заводского номера и знака утверждения типа
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное первичное напряжение, кВ |
110/V3 |
|
Номинальное вторичное напряжение, В |
100/^3 |
|
Предельная мощность нагрузки при преобразовании напряжения в диапазоне коэффициента мощности от 0,8 до 1,0, на выходе устройства, В^А |
2,5 |
|
Класс точности по ГОСТ 1983-2015 |
0,2 или 0,5 |
|
Номинальный первичный ток, А |
100; 150; 200; 300; 400; 500; 600; 750; 800; 1000 |
|
Номинальный вторичный ток, А |
1 |
|
Класс точности по ГОСТ 7746-2015 |
0,2S или 0,5S |
|
Предельная мощность нагрузки при преобразовании тока в диапазоне коэффициента мощности от 0,8 до 1,0, на выходе устройства, В^А |
2,5 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжения переменного тока, В |
220 ± 22 |
|
- номинальное напряжение сети высокого напряжения, кВ |
110 |
|
- частота переменного тока, Г ц |
50 |
|
Потребляемая мощность, В^А, не более |
50 |
|
Габаритные размеры, мм, не более: - Компонента измерительного: - высота |
1600 |
|
- ширина |
600 |
|
- длина |
440 |
|
- Блока обработки информации: - высота |
310 |
|
- ширина |
280 |
|
- длина |
120 |
|
Масса, кг, не более: - компонента измерительного для опорного исполнения |
90 |
|
- компонента измерительного для подвесного исполнения |
70 |
|
- блока обработки информации |
6 |
|
Нормальные условия эксплуатации: - температура окружающей среды, оС |
от +15 до +25 |
|
- относительная влажность, % |
от 30 до 80 |
|
- атмосферное давление, кПа |
от 84 до 106 |
|
Рабочие условия эксплуатации по ГОСТ 15150-69 |
У1 или ХЛ1 |
|
Средний срок службы, лет |
25 |
|
Средняя наработка на отказ, ч |
160000 |
Знак утверждения типа
наносится типографским или иным доступным способом на этикетку блока обработки информации устройства, а также на титульные листы руководства по эксплуатации и паспорта.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Устройство измерения тока и напряжения в высоковольтной сети |
I-TOR-110S |
1 шт. |
|
Паспорт |
МЦАВ.411529.004 ПС |
1 экз. |
|
Руководство по эксплуатации |
МЦАВ.411529.004 РЭ |
1 экз. 1) |
|
Методика поверки |
_ |
1 экз. 2) |
|
1) - поставляется 1 экз. на комплект из трех устройств; 2) - поставляется по запросу в электронном виде. | ||
Сведения о методах измерений
приведены в разделе 3 документа «Устройство измерения тока и напряжения в высоковольтной сети I-TOR-110S. Руководство по эксплуатации МЦАВ.411529.004 РЭ».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 г. № 1491 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»;
Приказ Федерального агентства по техническому регулированию и метрологии от 7 августа 2023 г. № 1554 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ»;
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия;
ГОСТ 1983-2015 Трансформаторы напряжения. Общие технические условия;
МЦАВ.411529.004 ТУ (изм. №1). Устройства измерения тока и напряжения в высоковольтной сети I-TOR-110S. Технические условия.
