Измерители прочности строительных материалов NOVOTEST ИПСМ
| Номер в ГРСИ РФ: | 71360-18 |
|---|---|
| Производитель / заявитель: | ООО НТЦ "Промышленное Оборудование и Технологии" (Промтехнологии), г.С.-Петербург |
Измерители прочности строительных материалов NOVOTEST ИПСМ (далее -измерители) предназначены для измерений времени распространения ультразвуковых (УЗ) импульсов в композиционных твердых материалах посредством сквозного и поверхностного прозвучивания при определении прочности.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 71360-18 |
| Действует | по 01.06.2024 |
| Наименование | Измерители прочности строительных материалов |
| Модель | NOVOTEST ИПСМ |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | d6bc94b7-757f-a966-08fd-44bd6cce3103 |
Производитель / Заявитель
Общество с ограниченной ответственностью НТЦ «Промтехнологии» (ООО НТЦ «Промтехнологии»), г. Санкт-Петербург
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 334 (100%) |
| Неуспешных поверок (СИ непригодно) | 1 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
71360-18: Описание типа
2022-71360-18.pdf
|
Скачать | 476.6 КБ | |
|
71360-18: Методика поверки
2018-mp71360-18.pdf
|
Скачать | 672.9 КБ |
Описание типа
Назначение
Измерители прочности строительных материалов NOVOTEST ИПСМ (далее -измерители) предназначены для измерений времени распространения ультразвуковых (УЗ) импульсов в композиционных твердых материалах посредством сквозного и поверхностного прозвучивания при определении прочности.
Описание
Принцип действия измерителей основан на измерении времени прохождения ультразвукового импульса в материале изделия от излучающего датчика к приемному в соответствии с заданным алгоритмом обработки.
Конструктивно приборы состоят из электронного блока, выполненного из ударопрочного пластика, и подсоединяемых с помощью разъема Lemo датчиков для поверхностного или сквозного прозвучивания. Управление приборами осуществляется с помощью клавиатуры. Визуализация сигналов, а также индикация результатов измерений, состояния прибора и другой информации осуществляется на графическом индикаторе.
Датчики сквозного прозвучивания представляют собой УЗ преобразователи с плоской измерительной поверхностью, закрепленной в металлическом корпусе. К электронному блоку подключаются два датчика сквозного прозвучивания для проведения измерений на произвольной базе.
Датчик поверхностного прозвучивания состоит из двух УЗ преобразователей с конусными насадками. УЗ преобразователи жестко закреплены на ручке с фиксированной базой 120 мм.
Измерители имеют переносной вариант конструкции, питание осуществляется от двух элементов постоянного тока типа АА.
Измерители прочности строительных материалов NOVOTEST ИПСМ выпускаются в следующих модификациях: NOVOTEST ИПСМ и NOVOTEST ИПСМ-М, которые отличаются исполнением корпуса электронного блока.
Знак поверки наносится на свидетельство о поверке.
Общий вид измерителей представлен на рисунках 1 и 2.

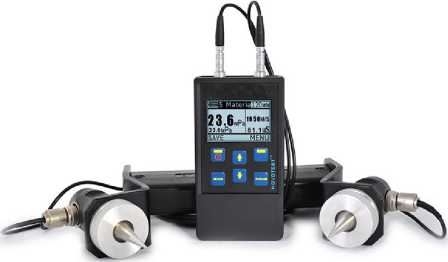

Рисунок 1 - Общий вид измерителей прочности строительных материалов NOVOTEST ИПСМ

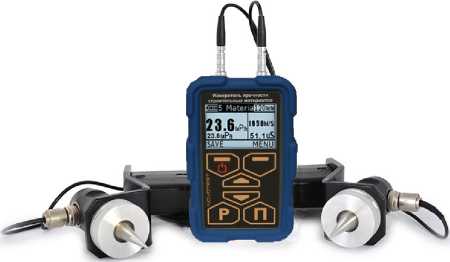

Рисунок 2 - Общий вид измерителей прочности строительных материалов NOVOTEST ИПСМ-М
Для ограничения доступа к определённым частям в целях несанкционированной настройки и вмешательства производится нанесение пломбирующей этикетки на заднюю часть электронного блока (рис. 3 и 4).

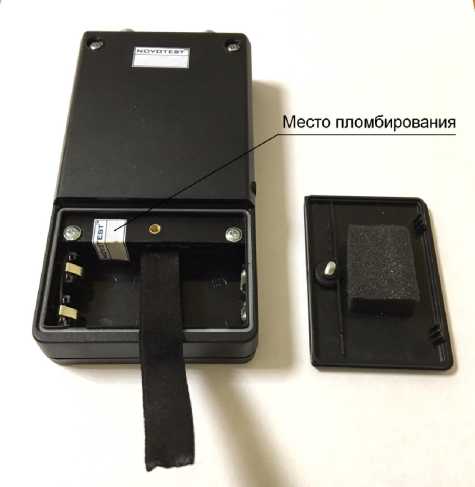

Рисунок 3 - Место пломбирования корпуса прочности строительных материалов NOVOTEST ИПСМ

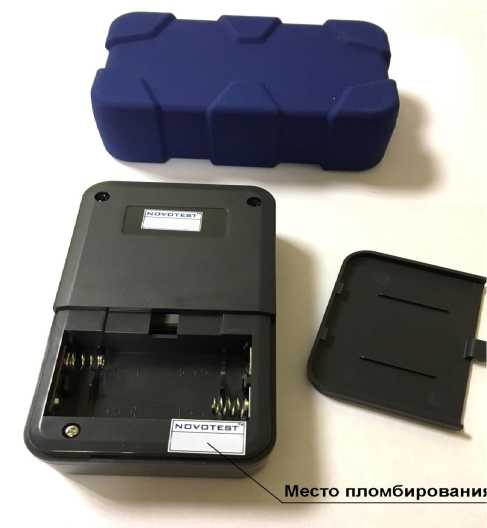

Рисунок 4 - Место пломбирования корпуса измерителей прочности строительных материалов NOVOTEST ИПСМ-М
Программное обеспечение
Измерители прочности строительных материалов NOVOTEST ИПСМ имеют в своем составе встроенное программное обеспечение (далее- ВПО). ВПО служит для управления функциональными возможностями измерителей, а также для обработки и отображения результатов измерений
ВПО устанавливается на предприятии-изготовителе в процессе производства измерителей, доступ пользователя к нему полностью отсутствует и в процессе эксплуатации модификации не подлежит.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077 - 2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационное наименование ПО |
ВПО |
|
Номер версии (идентификационный номер ПО), не ниже |
1.6 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений времени распространения УЗ импульсов, мкс |
от 10 до 999,9 |
|
Дискретность измерений времени распространения УЗ импульсов, мкс |
0,1 |
|
Пределы допускаемой абсолютной погрешности при измерении времени распространения УЗ импульсов, мкс |
±(0,011+ 0,1), где t - численное значение измеренного времени |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
База измерений при поверхностном прозвучивании, мм |
120±3 |
|
Габаритные размеры, мм, не более: | |
|
- электронного блока (ДхШхВ) |
130х85х40 |
|
- датчика поверхностного прозвучивания в сборе | |
|
(ДхШхВ) |
350x200x100 |
|
- ультразвукового преобразователя для сквозного | |
|
прозвучивания (ДиаметрхДлина) |
40х70 |
|
Масса, кг, не более: | |
|
- электронного блока |
0,35 |
|
- датчика поверхностного прозвучивания в сборе |
1,2 |
|
- ультразвукового преобразователя для сквозного | |
|
прозвучивания |
0,3 |
|
Напряжение питания от двух элементов постоянного | |
|
тока типа АА, В |
1,2 |
|
Потребляемый ток, мА, не более |
200 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, %, не более - атмосферное давление, кПА |
от -20 до +40 80 от 86 до 106 |
Знак утверждения типа
наносится на заднюю панель измерителя в виде пленочной наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Электронный блок |
- |
1 шт. |
|
Датчик поверхностного прозвучивания в сборе |
- |
1 шт. |
|
Ультразвуковой преобразователь для сквозного прозвучивания |
- |
По заказу |
|
Контрольный образец |
- |
1 шт. |
|
Элемент постоянного тока типа АА |
- |
2 шт. |
|
Зарядное устройство |
- |
1шт. |
|
Кабель связи с компьютером |
- |
1шт. |
|
Сумка |
- |
1 шт. |
|
Методика поверки |
МП АПМ 33-18 |
1 экз. |
|
Руководство по эксплуатации |
НТЦ.ЭД.ИПСМ.000 РЭ |
1 экз. |
|
Паспорт |
НТЦ.ЭД.ИПСМ.000 ПС |
1 экз. |
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 17624-2012 Бетоны. Ультразвуковой метод определения прочности;
ПРВМ.415119.001 ТУ: 2017 Измеритель прочности строительных материалов
NOVOTEST ИПСМ. Технические условия.
