Газоанализаторы ГСВ-1
| Номер в ГРСИ РФ: | 71381-18 |
|---|---|
| Категория: | Газоанализаторы |
| Производитель / заявитель: | ООО НПП "Петролайн-А", г. Набережные Челны |
Газоанализаторы ГСВ-1 предназначены для измерений довзрывоопасных концентраций метана, пропана и массовой концентрации сероводорода в воздухе рабочей зоны и сигнализации о достижении заданных пороговых значений.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 71381-18 |
| Действует | по 01.06.2028 |
| Наименование | Газоанализаторы |
| Модель | ГСВ-1 |
| Приказы |
№1226 от
20.06.2025
— О внесении изменений в сведения об утвержденных типах средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Единичное |
| Идентификатор записи ФИФ ОЕИ | 4558a0df-994a-bcd5-a434-35113a6ff350 |
Производитель / Заявитель
ООО НПП «Петролайн-А», РОССИЯ, 423801, Республика Татарстан, г. Набережные Челны, ул. Лермонтова, д. 53А
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
34302
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 34238 (100%) |
| Неуспешных поверок (СИ непригодно) | 64 (0 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
71381-18: Описание типа
2021-71381-18.pdf
Файл устарел
|
Скачать | 445.9 КБ | |
|
71381-18: Методика поверки
2021-mp71381-18.pdf
Файл устарел
|
Скачать | 2.8 MБ | |
|
71381-18: Описание типа
2021-71381-18-1.pdf
|
Скачать | 445.9 КБ | |
|
71381-18: Описание типа
2025-71381-18.pdf
|
Скачать | 1005.3 КБ | |
|
71381-18: Методика поверки
2021-mp71381-18-1.pdf
|
Скачать | 2.8 MБ |
Описание типа
Назначение
Газоанализаторы ГСВ-1 предназначены для измерений довзрывоопасных концентраций метана, пропана и массовой концентрации сероводорода в воздухе рабочей зоны и сигнализации о достижении заданных пороговых значений.
Описание
Принцип действия газоанализаторов ГСВ-1 (далее - газоанализаторы) определяется входящими в его состав датчиками:
- оптический инфракрасный (NDIR), основанный на селективном поглощении молекулами определяемого компонента электромагнитного излучения и измерении интенсивности инфракрасного излучения после прохождения им среды, содержащей определяемый компонент;
- электрохимический, основанный на измерении электрического тока, вырабатываемого электрохимической ячейкой в результате химической реакции с участием молекул определяемого компонента.
Газоанализаторы являются стационарными одноканальными или двухканальными приборами непрерывного действия.
Газоанализаторы выпускаются в 4 исполнениях:
- ГСВ-1И - с оптическим инфракрасным датчиком для измерения довзрывоопасной концентрации метана;
- ГСВ-1Э - с электрохимическим датчиком для измерения массовой концентрации сероводорода;
- ГСВ-1П - с оптическим инфракрасным датчиком для измерения довзрывоопасной концентрации пропана;
- ГСВ-1К - с оптическим инфракрасным датчиком для измерения довзрывоопасной концентрации метана и электрохимическим датчиком для измерения массовой концентрации сероводорода.
Способ забора пробы - диффузионный.
Конструктивно газоанализаторы выполнены одноблочными в металлическом корпусе и состоят из основного преобразователя-приемо-передатчика и универсального цифрового сменного газового преобразователя (ПГУ) (измерительной головки) со сменными оптическим инфракрасным (ПГУ-ИК) и (или) электрохимическим (ПГУ-Э) сенсорами.
Приемо-передатчик конструктивно представляет собой герметичную оболочку - корпус с прозрачной крышкой. На корпусе расположены герметичные кабельные вводы, а также одна или две измерительные головки (ПГУ) со сменным газовым преобразователем - сенсором.
Внутри корпуса основного преобразователя - приемо-передатчика находится набор электронных печатных плат с искрозащитным блоком на входе питания и блоком гальванической развязки на оптронах на линиях связи RS-485 и токовой петли, искрозащитным блоком на выводе электропитания для сменных газовых преобразователей - сенсоров, блоком гальванической развязки на оптронах на линии связи UART основного приемо-передатчика со сменными газовыми сенсорами, клеммными зажимами, кнопками управления, элементами отображения информации.
К приемо-передатчику подключаются сменные газовые преобразователи ПГУ-ИК и (или) ПГУ-Э. Сменные газовые преобразователи состоят из корпуса, электронной платы, сменного сенсора целевого газа (инфракрасного или электрохимического), уплотнительных элементов, защитного фильтра, защитного кожуха.
Газоанализатор дополнительно может оснащаться оповещателем комбинированным со свето-звуковой сигнализацией. Оповещатель конструктивно представляет собой корпус с электронными платами, двумя светодиодами для предупредительной индикации порогов, а также пъезоэлектрическим излучателем для звукового оповещения.
Газоанализаторы оснащены монохромным OLED дисплеем, на котором отображаются:
- тип измеряемого газа (химическая формула: H2S, CH4, C3H8);
- результат измерений содержания определяемого компонента и единица измерений;
- график изменения концентрации газа во времени (тренд) за интервал времени;
- заданные пороги срабатывания сигнализации (ПУ1,ПУ2);
- текущее состояние сменного газового преобразователя.
На лицевой панели расположены светодиодные индикаторы:
- два светодиода обеспечивают визуальный контроль превышения установленных порогов загазованности;
- трехцветный светодиодный индикатор отображает режим работы устройства (норма, градуировка, неисправность).
Управление режимами работы газоанализаторов осуществляется с помощью 4 кнопок, расположенных на лицевой стороне корпуса, под крышкой.
Газоанализаторы обеспечивают выходные сигналы:
- показания встроенного дисплея;
- аналоговый выход от 4 до 20 мА;
- цифровой выход, интерфейс RS-485 по протоколу ModbusRTU/ASCII;
- световые и звуковые сигналы при достижении измеряемой величиной порогов срабатывания сигнализации;
- два релейных выхода с контактами НЗ и НР на каждый порог срабатывания.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводские номера наносятся на табличку, расположенную на корпусе газоанализатора.
Общий вид газоанализаторов и схема пломбирования корпуса газоанализатора от несанкционированного доступа представлены на рисунках 1 - 3.

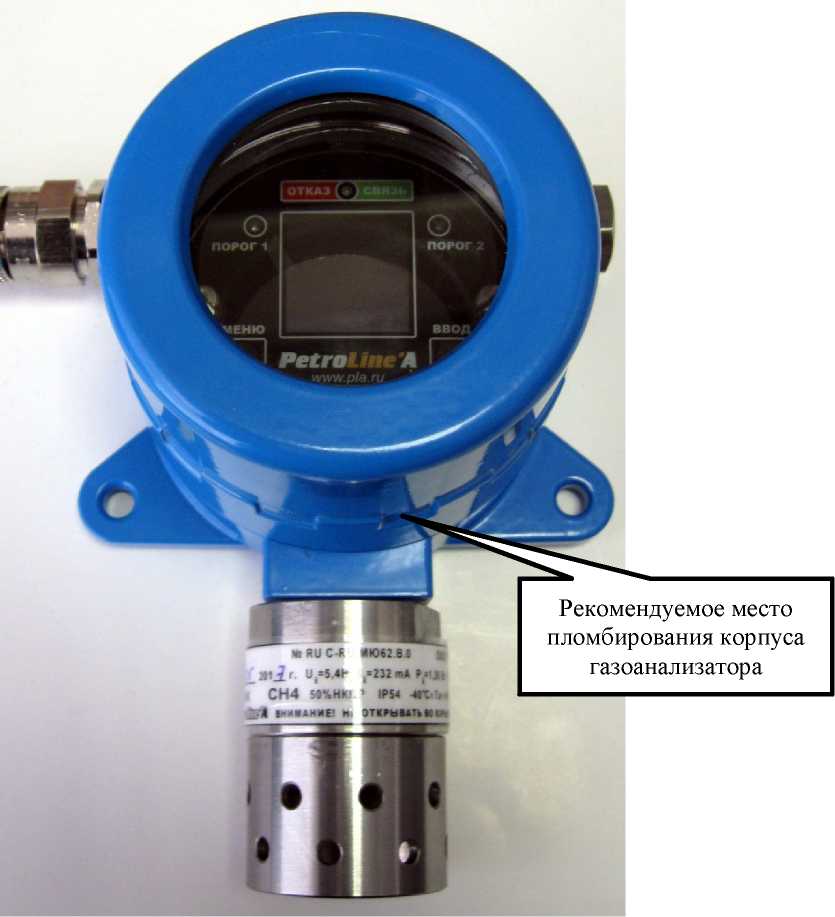

Рисунок 1 - Общий вид газоанализаторов (исполнение с одним датчиком) и схема пломбирования корпуса газоанализатора от несанкционированного доступа

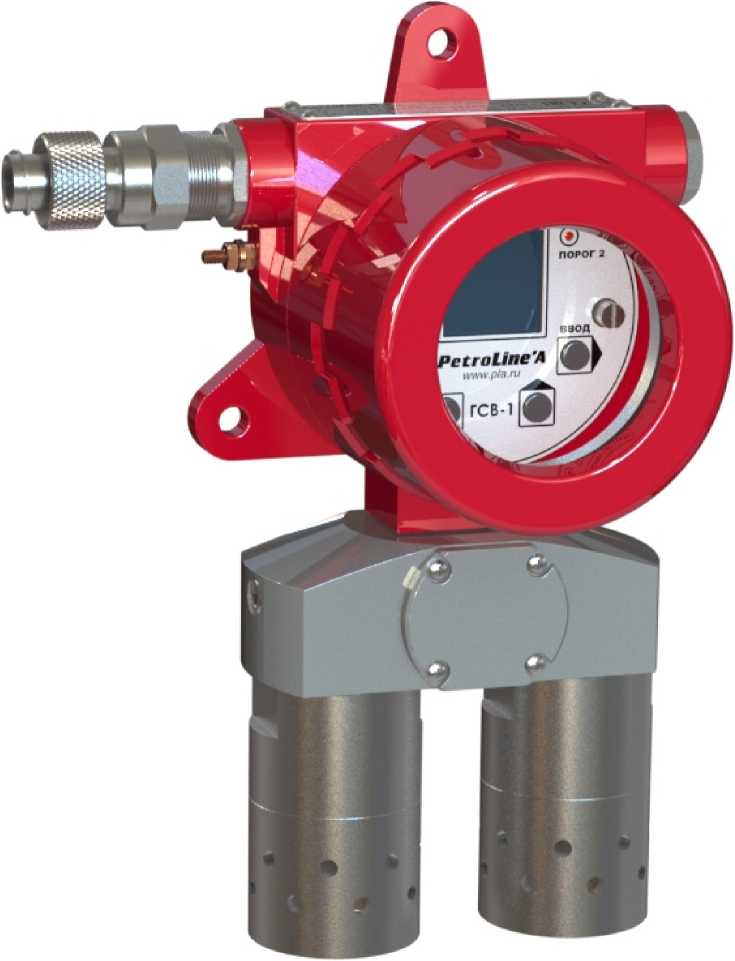

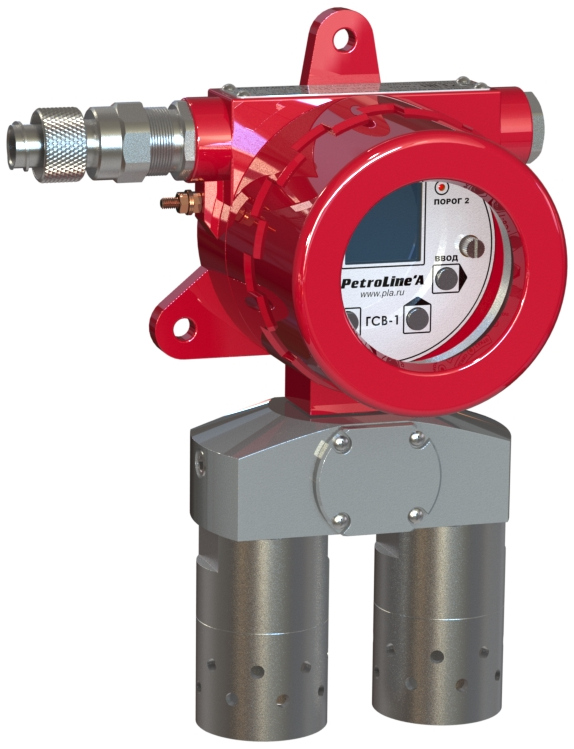

Рисунок 2 - Общий вид газоанализаторов (исполнение с двумя датчиками)

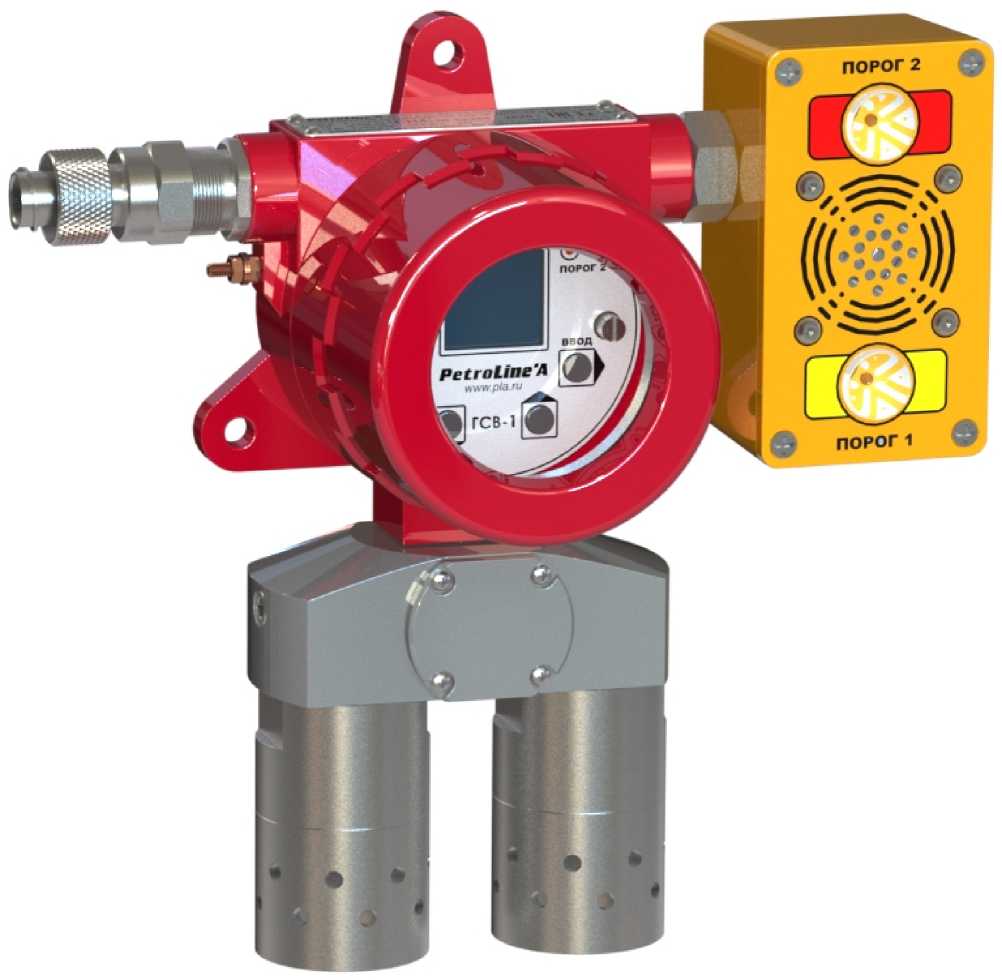

Рисунок 3 - Общий вид газоанализаторов (исполнение с двумя датчиками и оповещателем комбинированным)
Программное обеспечение
Газоанализаторы имеют встроенное программное обеспечение (ПО), разработанное изготовителем специально для решения задач измерения содержания определяемых компонентов и сигнализации о достижении пороговых значений в воздухе рабочей зоны.
Встроенное ПО обеспечивает:
- прием, обработку и передачу измерительной информации;
- отображение результатов измерений на OLED дисплее;
- проведение градуировки газоанализаторов;
- задание пороговых значение и сигнализацию при достижении установленных пороговых значений.
Встроенное ПО газоанализаторов реализует следующие расчетные алгоритмы:
1) непрерывное сравнение текущих результатов измерений с заданными пороговыми значениями срабатывания сигнализации;
2) непрерывную самодиагностику аппаратной части газоанализатора.
Программное обеспечение идентифицируется в режиме измерений через меню «Информация» газоанализатора.
Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик газоанализаторов.
Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «высокий» по Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
GSV1 |
|
Номер версии (идентификационный номер) ПО |
01.17 |
|
Цифровой идентификатор (алгоритм CRC32) |
B763C776 |
|
Примечание - номер версии ПО должен быть не ниже указанного в таблице. Значение контрольной суммы, указанное в таблице, относится только к файлу встроенного ПО указанной версии. | |
Технические характеристики
Таблица 2 - Основные метрологические характеристики газоанализаторов
|
Определяе мый компонент / исполнени е газоанализ атора |
Диапазон показаний объемной доли определяемого компонента |
Диапазон измерений объемной доли определяемого компонента |
Пределы допускаемой основной погрешности1) |
Наимень ший разряд индикаци и |
Предел допускае мого времени установл ения показани й по уровню 0,9, Т0,9д, с | |
|
абсолютн ой |
относител ьной, % | |||||
|
Метан (CH4) / ГСВ-1И |
от 0 до 4,4 % (от 0 до 100 % НКПР) |
от 0 до 2,2 % (от 0 до 50 % НКПР) |
±0,22 % (±5 % НКПР) |
- |
0,01 % (0,1 % НКПР) |
45 |
|
Сероводор од (H2S)/ ГСВ-1Э3) |
от 0 до 40 мг/м3 (от 0 до 28,3 млн-1)2) |
от 0 до 10 мг/м3 включ. св. 10 до 40 мг/м3 |
±2 мг/м3 - |
- ±20 |
0,1 мг/м3 |
30 |
|
Пропан (C3H8) / ГСВ-1П |
от 0 до 1,7 % (от 0 до 100 % НКПР) |
от 0 до 0,85 % (от 0 до 50 % НКПР) |
±0,08 % (±5 % НКПР) |
- |
0,01 % (0,1 % НКПР) |
45 |
|
Метан (CH4) / ГСВ-1К |
от 0 до 4,4 % (от 0 до 100 % НКПР) |
от 0 до 2,2 % (от 0 до 50 % НКПР) |
±0,22 % (±5 % НКПР) |
- |
0,01 % (0,1 % НКПР) |
45 |
|
Определяе мый компонент / исполнени е газоанализ атора |
Диапазон показаний объемной доли определяемого компонента |
Диапазон измерений объемной доли определяемого компонента |
Пределы допускаемой основной погрешности1) |
Наимень ший разряд индикаци и |
Предел допускае мого времени установл ения показани й по уровню 0,9, То,9д, с | |
|
абсолютн ой |
относител ьной, % | |||||
|
Сероводор од (H2S)/ ГСВ-1К3) |
от 0 до 40 мг/м3 (от 0 до 28,3 млн-1)2) |
от 0 до 10 мг/м3 включ. св. 10 до 40 мг/м3 |
±2 мг/м3 - |
- ±20 |
0,1 мг/м3 |
30 |
|
1) В нормальных условиях эксплуатации. 2) Пересчет значений содержания определяемого компонента, выраженных в единицах массовой концентрации, в объемную долю, проведен для нормальных условий +20 oC, 760 мм рт.ст. 3) Газоанализаторы обеспечивают измерение содержания сероводорода в воздухе рабочей зоны в диапазонах и с точностью в соответствии с Постановлением Правительства Российской Федерации от 16 ноября 2020 года N 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений», в нормальных условиях измерений. | ||||||
Таблица 3 - Метрологические характеристики газоанализаторов
|
Наименование характеристики |
Значение |
|
Предел допускаемой вариации показаний газоанализаторов, в долях от предела допускаемой основной погрешности |
0,5 |
|
Пределы допускаемой дополнительной погрешности газоанализаторов, вызванной изменением температуры окружающей среды в диапазоне рабочих условиях эксплуатации на каждые ±10°С, в долях от предела допускаемой основной погрешности: |
±0,5 |
|
Пределы допускаемой дополнительной погрешности газоанализаторов, вызванной изменением относительной влажности анализируемой и окружающей сред в диапазоне от 0 до 95 % относительно влажности, при которой проводилось определение основной погрешности, в долях от предела допускаемой основной погрешности |
±0,5 |
|
Предел допускаемого изменения показаний газоанализаторов за 8 ч непрерывной работы, в долях от предела допускаемой основной погрешности |
0,5 |
|
Время прогрева газоанализаторов, мин, не более - ГСВ-1И, ГСВ-1П, ГСВ-1К - ГСВ-1Э |
5 2 |
|
Нормальные условия эксплуатации: - диапазон температуры окружающей среды, oC: - диапазон относительной влажности окружающей среды при температуре +35 oC, % - диапазон атмосферного давления, кПа |
от +15 до +25 от 30 до 80 от 97,3 до 105,3 |
Таблица 4 - Основные технические характеристики газоанализаторов
|
Наименование характеристики |
Значение |
|
Электрическое питание осуществляется постоянным током с напряжением, В |
от 12 до 28 |
|
Потребляемая электрическая мощность при номинальном значении напряжения питания 15 В, Вт, не более |
2 |
|
Максимальное напряжение постоянного тока коммутации реле, В |
30 |
|
Максимальный ток коммутации реле, А |
2,0 |
|
Габаритные размеры газоанализаторов, мм, не более: - высота - ширина - толщина |
190 206 90 |
|
Масса газоанализаторов, кг, не более |
3 |
|
Средняя наработка на отказ, ч |
10 000 |
|
Средний срок службы, лет1) |
10 |
|
Степень защиты корпуса газоанализаторов по ГОСТ 14254-2015: - основной преобразователь-приемо-передатчик - газовый преобразователь (ПГУ) |
IP67 IP54 |
|
Газоанализаторы выполнены во взрывозащищенном исполнении и соответствуют требованиям технического регламента ТС ТР 012/2011, ГОСТ 31610/0-2012. Маркировка взрывозащиты элементов газоанализаторов: - основной преобразователь-приемо-передатчик - газовый преобразователь (ПГУ) |
1Ex d [ib] IIC T5 X 1Ex ib IIC T5 |
|
Условия эксплуатации: - диапазон температуры окружающей среды, °С ГСВ-1И, ГСВ-1П, ГСВ-1К (измерительный канал метана) ГСВ-1Э, ГСВ-1К (измерительный канал сероводорода) - относительная влажность при температуре 35°С, % - диапазон атмосферного давления, кПа |
от -40 до +60 от -40 до +50 от 0 до 95 от 91,1 до 111,4 |
|
1) Без учета срока службы первичных измерительных преобразователей. | |
Знак утверждения типа
наносится на титульный лист (центр листа) руководства по эксплуатации типографским способом, на табличку на корпусе газоанализатора.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Кол-во |
Примечание |
|
Газоанализатор ГСВ-1 |
- |
1 шт. |
Исполнение (ГСВ-1И или ГСВ-1Э или ГСВ-1П или ГСВ-1К) по заказу |
|
Руководство по эксплуатации |
ПЛА150.215.010.000РЭ |
1 экз. | |
|
Паспорт |
ПЛА150.215.010.000ПС | ||
|
Методика поверки |
МП 242-112-2021 |
|
Наименование |
Обозначение |
Кол-во |
Примечание |
|
Тара упаковочная |
- |
1 шт. | |
|
Камера калибровочная |
ПЛА150.215.010.030 |
1 шт. |
по заказу |
|
Наименование |
Обозначение |
Кол-во |
Примечание |
|
Ключ для сменных сенсоров |
ПЛА150.215.010.040 |
1 шт. |
по заказу |
|
Примечания: - исполнение газоанализатора (ГСВ-1И или ГСВ-1Э или ГСВ-1П или ГСВ-1К) определяется при заказе; - необходимость поставки камеры калибровочной и ключа для сменных сенсоров определяется при заказе. | |||
Сведения о методах измерений
приведены в разделе 2 руководства по эксплуатации ПЛА150.215.010.000РЭ.
Нормативные документы
Приказ Росстандарта от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;
ГОСТ Р 52350.29.1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов;
ТУ 4215-003-56347017-2017 Газоанализаторы ГСВ-1. Технические условия.
Другие Газоанализаторы
