Cчетчики-расходомеры массовые Micro Motion (далее - счетчики-расходомеры) предназначены для измерений массового расхода, массы, плотности, объемного расхода, объема жидкости.

Информация по Госреестру

Основные данные
Номер по Госреестру 71393-18
Наименование Счетчики-расходомеры массовые
Модель Micro Motion
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 01.06.2023
Производитель / Заявитель

АО "Промышленная группа "Метран", г.Челябинск

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 5 лет
Зарегистрировано поверок 858
Найдено поверителей 21
Успешных поверок (СИ пригодно) 858 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 19.11.2024

Поверители

Скачать

71393-18: Описание типа СИ Скачать 331.3 КБ
71393-18: Методика поверки МП 208-014-2018 Скачать 4.9 MБ

Описание типа

Назначение

Счётчики-расходомеры массовые Micro Motion (далее - счётчики-расходомеры) предназначены для измерений массового расхода, массы, объемного расхода и объема жидкости и газа, а также плотности жидкости.

Описание

Принцип измерения счётчиков-расходомеров основан на действии сил Кориолиса на элементы среды, двигающейся по петле трубопровода, которая колеблется с частотой вынуждающей силы, создаваемой катушкой индуктивности при пропускании через неё электрического тока заданной частоты.

Счётчики-расходомеры состоят из первичного преобразователя массового расхода и плотности, и электронного преобразователя, который может быть встроенным и выносным (на расстояние до 300 м).

Первичные преобразователи состоят из двух изогнутых трубок с общими фланцевыми входом и выходом. Между трубками расположены от одной до трех катушек индуктивности, которые обеспечивают возбуждение и съем частоты колебаний трубок. Первичные преобразователи оснащаются базовым процессором. Базовый процессор первичного преобразователя реализует алгоритмы вычисления массы, массового расхода, плотности и других параметров потока, а также постоянно подстраивает частоту вынуждающих колебаний с тем, чтобы она совпадала с собственной (резонансной) частотой колебаний трубок, которая в свою очередь зависит от плотности среды, протекающей через полость счётчика-расходомера. Сопоставляя полученную в результате подстройки резонансную частоту колебаний со значениями резонансных частот, полученных при калибровке на средах с известной плотностью, счетчик-расходомер определяет плотность протекающей через него среды.

Так как направления сил Кориолиса противоположны для элементов среды, двигающихся во встречных направлениях по противоположным участкам петли, то при наличии потока петля в целом совершает колебания изгиба: противоположные участки петли совершают угловые колебания в противофазе относительно точек крепления. Вследствие этого, между гармоническими колебаниями противоположных участков петли возникает измеряемая разность фаз, которая используется для определения массового расхода жидкости или газа. Параметры колебаний трубок измеряются с помощью катушек индуктивности.

Выпускаются две модели базовых процессоров: модель 700 (стандартная) и модель 800 (усовершенствованная).

Электронные преобразователи обеспечивают обработку цифровых сигналов, поступающих с базового процессора первичного измерительного преобразователя, регистрацию результатов измерений параметров потока и передачу результатов измерений по различным каналам связи на внешние устройства. Первичный преобразователь массового расхода может быть использован и без электронного преобразователя.

Счётчики-расходомеры могут выпускаться как с жидкокристаллическим экраном, так и без него.

Счётчики-расходомеры не имеют вращающихся частей, и результаты измерений не зависят от наличия твердых частиц или иных примесей в измеряемой среде. Возможности счетчиков-расходомеров в зависимости от модели и исполнения приведены в руководстве по эксплуатации.

Первичные преобразователи моделей F, CMF, CMFS, применяются совместно с электронными преобразователями моделей 1700, 2700, 3500, 3700, 5700 при измерениях массового (массы) и объёмного (объема) расходов жидкости и газа и плотности жидкости.

Детали вышеуказанных первичных преобразователей массового расхода, контактирующие с рабочей средой, могут быть изготовлены из нержавеющей стали 316L, 304L, или никелевого сплава Hastelloy, Nickel Alloy, супердуплексная сталь.

Первичные преобразователи модели R используются для измерений массового (массы) и объёмного (объема) расходов жидкости и газа, плотности жидкости и отличаются простым надежным исполнением и компактностью. Первичные преобразователи моделей R применяются c электронными преобразователями моделей 1700, 2700, 5700. Детали первичного измерительного преобразователя массового расхода, контактирующие с измеряемой средой -нержавеющая сталь 316L.

Степень защиты оболочки преобразователей от воздействия твердых предметов и воды соответствует IP66/67.

Первичные преобразователи и электронные преобразователи счетчиков-расходомеров массовых Micro Motion сертифицированы для работы во взрывоопасных зонах.

Общий вид счетчиков-расходомеров Micro Motion представлен на рисунках 1 - 3.

Рисунок 1 - Общий вид первичных преобразователей модели CMFS с электронным преобразователем модели 5700

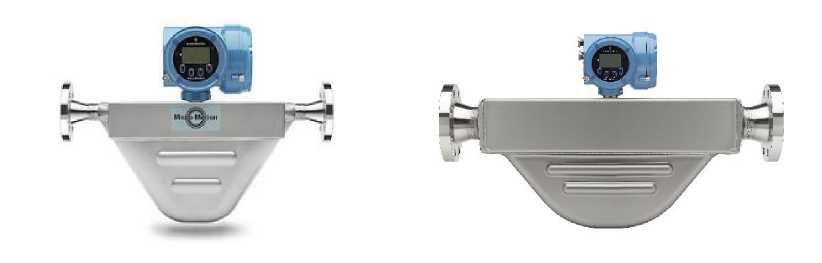

Рисунок 2 - Общий вид первичных преобразователей моделей F с электронным преобразователем модели 5700

Рисунок 3 - Общий вид первичного преобразователя моделей R c электронным преобразователем модели 2700

Места непосредственной пломбировки корпусов счётчиков-расходомеров показаны на рисунках 4 - 7.

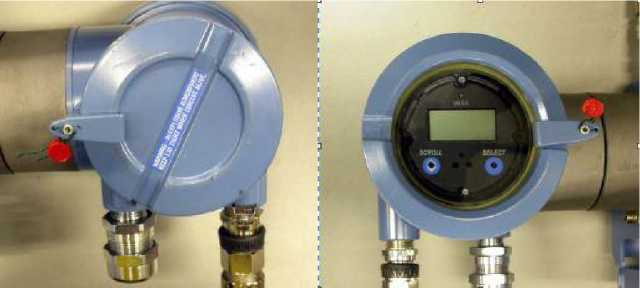

Рисунок 4 - Вариант пломбирования корпуса электронных преобразователей моделей 1700, 2700

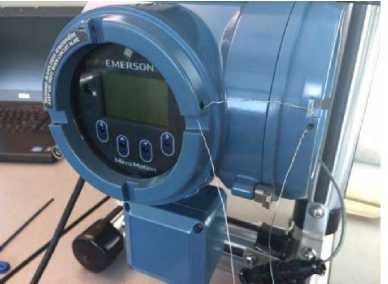

Рисунок 5 - Вариант пломбирования корпуса электронного преобразователя модели 5700

Рисунок 6 - Вариант пломбирования корпуса электронных преобразователей моделей 3500, 3700

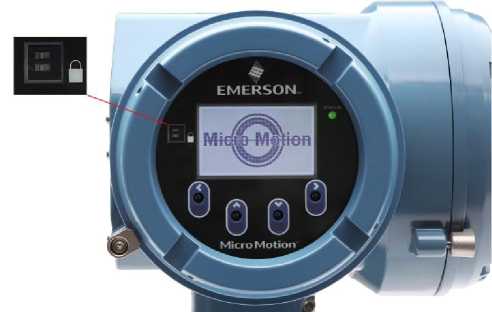

Рисунок 7. Переключатель защиты от записи электронного преобразователя модели 5700

Программное обеспечение

В базовых процессорах первичных преобразователей и в электронных преобразователях счетчиков-расходомеров применяется встроенное программное обеспечение (далее ПО).

ПО базового процессора реализует алгоритмы вычисления параметров потока и отвечает за хранение конфигурационных параметров первичного измерительного преобразователя и значений сумматоров расхода. Замена ПО базового процессора может быть произведена только специалистами изготовителя. Любое изменение, вносимое изготовителем в ПО, влечет за собой изменение номера версии выпускаемого ПО.

ПО электронных преобразователей получает информацию о параметрах потока от базового процессора по цифровому протоколу и может отображать ее на экране ЖКД или передавать удаленным устройствам по различным каналам связи. ПО электронных преобразователей реализует все сервисные функции, связанные с настройкой дополнительных функций расходомера.

Таблица 1- Идентификационные данные ПО базового процессора модели 700

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

CP SW 700

Номер версии (идентификационный номер) ПО

не ниже 3.42

Цифровой идентификатор ПО

-

Таблица 2- Идентификационные данные ПО базового процессора модели 800

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

CP SW 800ECP

Номер версии (идентификационный номер) ПО

не ниже V4.14

Цифровой идентификатор ПО

-

Таблица 3-Идентификационные данные ПО электронных преобразователей 1700, 2700

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

2000 series firmware

Номер версии (идентификационный номер) ПО

не ниже 6.5 (HART 5)/ 7.2 (HART 7)/1.3

Цифровой идентификатор ПО

-

Таблица 4-Идентификационные данные ПО электронных преобразователей 3500, 3700

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

3000 series firmware

Номер версии (идентификационный номер) ПО

не ниже 8.1/1.4

Цифровой идентификатор ПО

-

Таблица 5-Идентификационные данные ПО электронных преобразователей 5700

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

5700 firmware

Номер версии (идентификационный номер) ПО

не ниже 1.00

Цифровой идентификатор ПО

-

Настройка и конфигурирование счетчиков расходомеров осуществляется через меню ЖК дисплея электронного преобразователя, с помощью сервисного программного обеспечения ProLink II, ProLink III или с помощью HART коммуникатора.

Защита встроенного ПО, конфигурационных параметров и измеренных данных от преднамеренных и непреднамеренных изменений может осуществляться с помощью непосредственной пломбировки корпуса счетчика-расходомера (рис.4 - рис.7).

С целью исключения возможности внесения изменений в ПО и конфигурационные параметры счётчика-расходомера через интерфейсы связи в моделях электронных преобразователей 1700, 2700, 3500, 3700, 5700 реализована защита от изменений конфигурации, устанавливаемая программно, с помощью меню ЖК дисплея или сервисного ПО.

В модели электронного преобразователя 5700 дополнительно реализована защита от внешних изменений с помощью переключателя на плате электронного преобразователя (рис.7).

Защита ПО счётчиков-расходомеров Micro Motion от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014

Технические характеристики

приведены в таблице 6.

Таблица 6 - Метрологические и технические характеристики

Наименование характеристики

Модели первичных преобразователей

CMF, CMFS

F

Примечания

Условные диаметры, мм

от 1 до 300

от 15 до 100

Диапазон измерений массового расхода, кг/с

от Q1 до 907,221)

от Q1 до 75,561)

Q1 = (ZS х100)/8 гр

Q1 - переходный массовый расход, кг/с;

ZS стабильность нуля, кг /с5)

Границы (Р = 0,95) относительной погрешности измерений дгр, % - массового расхода и массы жидкости - объемного расхода и объема жидкости - массового расхода природного газа и других газовых сред

±0,1; ±0,23); ±0,253) ±0,11; ±0,253) ± 0,5; ± 0,354)

±0,2; ±0,12), ±0,152). ±0,353) ±0,28; ±0,162); ±0,252); ±0,353) ± 0,7; ± 0,54)

Диапазон измерений плотности жидкости, кг/м3

от 500 до 3000

Пределы абсолютной погрешности измерений плотности жидкости, кг/м3

± 0,5; ± 0,22)

± 2; ± 0,52); ± 12);

Диапазон выходных сигналов 1700, 2700, 5700,3500, 3700

от 4 до 20 мА, частотный от 0 до 10000 Гц, цифровой HART, Modbus RS485, Foundation Fieldbus или Profibus, Device Net, Ethernet/IP, беспроводной Wireless HART

В зависимости от модификации

Температура окружающей среды, °С - первичного преобразователя - электронного преобразователя6)

от -50 до +60 от -40 до +60

от -40 до +60 от-40 до +60

Температура рабочей среды, °С

от -50 до +350

от-50 до +350

Диапазон рабочего давления среды, МПа

от 0 до 41,3

от 0 до 43,1

Максимальная потребляемая мощность, Вт

от 10 до 15

Масса, кг

от 5,6 до 599

от 13,8 до 76

В зависимости от модификации

Средний срок службы, лет

18

1)Верхняя граница диапазона измерений определяется условным диаметром и указывается в эксплуатационной документации

2)При изготовлении по специальному заказу.

3) При калибровке/поверке с помощью компакт-прувера, трубопоршневой установки, эталонов 2-го разряда или при поверке с помощью процедуры SMV

4) При калибровке/поверке на газе.

5) При массовом расходе Q < Q1, границы относительной погрешности 6 гр , %, счётчиков-расходомеров, рассчитываются по формуле § гр =± (ZS х100)/ Q

6) При значении температуры окружающей среды ниже минус 20 °C, дисплей электронного преобразователя сохраняет работоспособность, при возможном снижение контрастности при чтении

Продолжение таблицы 6

Наименование характеристики

Модели первичных преобразователей

R

Примечания

Условные диаметры, мм

от 15 до 50

Диапазон измерений массового расхода, кг/с

от Q 1 до 24,191)

Q1 = (ZS х100)/8 гр

Q1 - переходный массовый расход, кг /с; ZS стабильность нуля, кг /с3)

Границы (Р = 0,95) относительной погрешности измерений дгр, % - массового расхода и массы жидкости - объемного расхода и объема жидкости - массового расхода природного газа и других газовых сред

±0,5; ±0,42);

±1,1; ±0,52);

± 1,5; ± 1,04)

Диапазон измерений плотности жидкости, кг/м3

от 500 до 3000

Пределы абсолютной погрешности измерений плотности жидкости, кг/м3

±10; ±32)

Диапазон выходных сигналов 1700, 2700, 5700, 3500, 3700

от 4 до20 мА, частотный от 0 до 10000 Гц, цифровой HART, Modbus, RS485, Foundation Fieldbus или Profibus; Device Net, Ethernet/IP, беспроводной Wireless HART

В зависимости от модификации

Температура окружающей среды, °С - первичного преобразователя - электронного преобразователя5)

от -40 до +60 от -40 до +60

Температура рабочей среды

от -50 до +150

Диапазон рабочего давления среды, МПа

от 0 до 15,8

Максимальная потребляемая мощность, Вт

15

Масса, кг

от 7 до 32,8

В зависимости от модификации

Средний срок службы, лет

18

1)Верхняя граница диапазона измерений определяется условным диаметром и указывается в эксплуатационной документации

2)При изготовлении по специальному заказу.

3)При массовом расходе Q < Q1, границы относительной погрешности 6 гр , %, счётчиков-расходомеров, рассчитываются по формуле § гр =± (ZS х100)/ Q

4) При калибровке/поверке на газе.

5) При значении температуры окружающей среды ниже минус 20 °C, дисплей электронного преобразователя сохраняет работоспособность, при возможном снижении контрастности.

Знак утверждения типа

наносится на паспорт счётчика-расходомера типографским способом.

Комплектность

Комплект поставки расходомеров соответствует таблице 7.

Таблица 7

Наименование

Примечание

Счетчик-расходомер массовый:

- первичный преобразователь

- электронный преобразователь

Возможна комплектация без электронного преобразователя

Руководство по эксплуатации (установке и настройке)

1 экз. на 10 шт. и меньшее количество при поставке в один адрес

Паспорт

1 экз.

Методика поверки МП 208-014-2018 с изменением №1

1 экз. на 10 шт. и меньшее количество при поставке в один адрес

Комплектность поставки счетчиков-расходомеров может уточняться по условиям договора на поставку.

Поверка

осуществляется по документу МП 208-014-2018 «ГСИ. Счетчики-расходомеры массовые Micro

Motion. Методика поверки» с изменением № 1, утвержденному ФГУП ВНИИМС 15 января 2019 г.

Основные средства поверки:

- эталоны массового расхода (массы) жидкости 1-го и 2-го разрядов в соответствии с поверочной схемой (часть 1 и часть 2), утверждённой приказом Росстандарта от 7 февраля 2018 г. № 256 (установки поверочные ВПУ-Энерго, регистрационный № 57049-14);

- измеритель плотностей жидкости вибрационный ВИП-2МР (регистрационный № 27163-09).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и (или) в паспорт.

Нормативные документы

Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости.

ТУ 4071-086-51453097-2017 Счётчики-расходомеры массовые Micro Motion.

Технические условия
