Трансформаторы напряжения TVI145
| Номер в ГРСИ РФ: | 71404-18 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Филиал ООО "АББ" в г.Екатеринбурге, г.Екатеринбург |
| 71404-18: Описание типа СИ | Скачать | 147.2 КБ |
Трансформаторы напряжения TVI145 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам и/или устройствам защиты и управления в установках переменного тока промышленной частоты в электросетях напряжением 110 кВ.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 71404-18 |
| Наименование | Трансформаторы напряжения |
| Модель | TVI145 |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 01.06.2023 |
Производитель / Заявитель
Филиал ООО "АББ" в г.Екатеринбурге, г.Екатеринбург
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 12 лет |
| Зарегистрировано поверок | 153 |
| Найдено поверителей | 4 |
| Успешных поверок (СИ пригодно) | 153 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 22.12.2024 |
Поверители
Скачать
| 71404-18: Описание типа СИ | Скачать | 147.2 КБ |
Описание типа
Назначение
Трансформаторы напряжения TVI145 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам и/или устройствам защиты и управления в установках переменного тока промышленной частоты в электросетях напряжением 110 кВ.
Описание
Трансформаторы являются масштабными преобразователями электромагнитного типа. Принцип действия основан на явлении взаимной индукции в обмотках, намотанных на один сердечник. Напряжение во вторичной обмотке зависит от напряжения, поданного в первичную обмотку, и соотношения витков первичной и вторичной обмоток.
Трансформатор выполнен в виде опорной конструкции, состоящей из металлического основания, на котором расположен литой алюминиевый заземляемый корпус, внутри которого располагается активная часть. На корпусе установлен полимерный изолятор, а также газотехнологический клапан, защитная мембрана и сигнализатор плотности (денсиметр). Изолятор обеспечивает внешнюю изоляцию трансформатора, на верхнем фланце изолятора установлен высоковольтный зажим первичной обмотки (аппаратный вывод). В основании трансформатора расположена коробка вторичных соединений, внутри которой расположены заземляемый вывод первичной обмотки и выводы вторичных обмоток. Коробка закрыта крышкой, на которой установлена табличка технических данных. Крышка контактной коробки пломбируется. Активная часть трансформатора - ленточный разрезной магнитопровод из электротехнической стали с обмотками. Первичная и вторичные обмотки размещены в герметичном баке из алюминиевого сплава, заполненном смесью элегаза и азота. Поверх вторичных обмоток расположена одна первичная обмотка. Для равномерного распределения электрического поля, обмотки заключены в экраны. В стандартном исполнении на магнитопроводе концентрически расположены две основные и одна дополнительная вторичные обмотки. Трансформаторы могут иметь исполнения, в которых до четырех вторичных обмоток.
Структура условного обозначения трансформаторов напряжения TVI145:
T V I X - X / Х - X / Х X X
Категория размещения по ГОСТ 15150-69
Климатическое исполнение по ГОСТ 15150-69
Номинальная нагрузка, В^А
Класс точности
Класс напряжения, кВ*
Электромагнитный
Трансформатор напряжения
* Трансформатор напряжения TVI145 предназначен для работы в сети с номинальным напряжением 110 кВ.
Общий вид трансформаторов представлен на рисунке 1, общий вид клеммной коробки с обозначением места пломбирования от несанкционированного доступа представлен на рисунке 2.

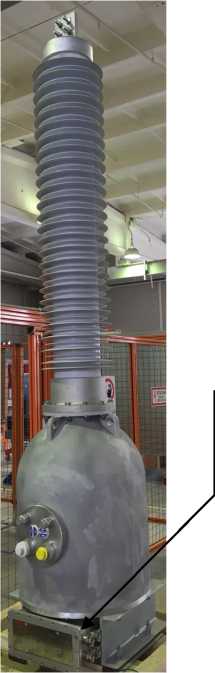

Рисунок 1 - Общий вид трансформаторов
Место пломбирования от несанкционированного доступа
Рисунок 2 - Общий вид клеммной коробки с обозначением места пломбирования от несанкционированного доступа
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические и технические характеристики трансформаторов
|
Характеристика |
Значение |
|
Наибольшее рабочее напряжение, кВ |
126/^3 |
|
Номинальное напряжение первичной обмотки, кВ |
110/^3 |
|
Номинальные напряжения основных вторичных обмоток, В |
100/V3; 110/^3; 120/У3 |
|
Номинальное напряжение дополнительной вторичной обмотки, В |
100; 100/\3; 100/3 |
|
Классы точности основных вторичных обмоток |
0,2; 0,5; 1,0; 3,0; 3P; 6P |
|
Классы точности дополнительной вторичной обмотки |
3P; 6P |
|
Номинальные мощности вторичных обмоток: - с коэффициентом мощности cos ф2 = 1, В^А - с коэффициентом мощности cos ф2 = 0,8, В^А |
от 1 до 20 от 10 до 1000 |
|
Предельная мощность, В\Л |
1000 |
|
Схема и группа соединения обмоток по ГОСТ 1983-2015 |
1/1/1/1-0-0-0 |
|
Номинальная частота переменного тока, Г ц |
50 |
|
Габаритные размеры, (длинахширинахвысота), мм, не более |
780х500х2500 |
|
Масса, кг, не более |
240 |
|
Средняя наработка на отказ, ч, не менее |
2х106 |
|
Средний срок службы, лет |
40 |
Климатическое исполнение и категория размещения УХЛ1 по ГОСТ 15150-69 в диапазоне температур от минус 60 до плюс 50 °С.
Знак утверждения типа
наносится на табличку технических данных трансформатора способом лазерной гравировки и на паспорт и руководство по эксплуатации типографским способом.
Комплектность
Таблица 2 - Комплектность трансформаторов
|
Наименование изделия |
Количество |
|
Трансформатор напряжения TVI145 |
1 шт. |
|
Руководство по монтажу и эксплуатации 2GPD095895 РЭ |
1 экз.* |
|
Паспорт 2GPD095895 ПС |
1 экз. |
|
Протоколы приемо-сдаточных испытаний и первичной поверки |
1 экз. |
|
* - на партию трансформаторов | |
Сведения о методах измерений
приведены в разделе 2 «Использование по назначению» руководства по эксплуатации.
Нормативные документы
ГОСТ 1983-2015 Трансформаторы напряжения. Общие технические условия;
2GPD095895 ТУ Трансформаторы напряжения TVI145. Технические условия.
