Генераторы сигналов СПГ-22, СПГ-22В
| Номер в ГРСИ РФ: | 71411-18 |
|---|---|
| Производитель / заявитель: | ООО "Спектран", г.Саратов |
Генераторы сигналов СПГ-22, СПГ-22В (далее по тексту - генераторы) предназначены для формирования стабильных по частоте и мощности сигналов в диапазоне частот от 160 МГц до 20 ГГц.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 71411-18 |
| Наименование | Генераторы сигналов |
| Модель | СПГ-22, СПГ-22В |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 04.06.2023 |
Производитель / Заявитель
ООО "Спектран", г.Саратов
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 108 |
| Найдено поверителей | 13 |
| Успешных поверок (СИ пригодно) | 91 (84%) |
| Неуспешных поверок (СИ непригодно) | 17 (16%) |
| Актуальность информации | 22.12.2024 |
Поверители
Скачать
| 71411-18: Описание типа СИ | Скачать | 314.3 КБ | |
| 71411-18: Методика поверки | Скачать | 4.2 MБ |
Описание типа
Назначение
Генераторы сигналов СПГ-22, СПГ-22В (далее по тексту - генераторы) предназначены для формирования стабильных по частоте и мощности сигналов в диапазоне частот от 160 МГц до 20 ГГц.
Генераторы применяются в испытаниях при производстве СВЧ компонентов и систем, антенных измерениях, эксплуатации и ремонте различных радиотехнических устройств, используемых в промышленности.
Описание
Принцип действия генераторов заключается в использовании метода косвенного синтеза c применением фазовой автоподстройки частоты по опорному высокостабильному маломощному сигналу встроенного кварцевого генератора частотой 10 МГц.
Конструктивно генераторы выполнены в виде моноблока, управление изменением выходных характеристик обеспечивается с помощью наборных клавиш и валкодера, расположенных на лицевой панели. Сигнал с установленными характеристиками снимается с основного выхода 50 Ом. Предусмотрены входные разъемы BNC для обеспечения внешних модулирующих сигналов. Обеспечивается перестройка сигнала в заданном частотном диапазоне.
Генераторы обеспечивают воспроизведение стабильных по частоте и выходному уровню смодулированных колебаний; воспроизведение сигналов с импульсной модуляцией; управление всеми режимами работы и параметрами генератора осуществляется как вручную, так и дистанционно от внешнего компьютера; автоматическое тестирование и самодиагностику.
Внешний вид генераторов, места пломбировки от несанкционированного доступа и нанесения знака утверждения типа приведены на рисунках 1-4.

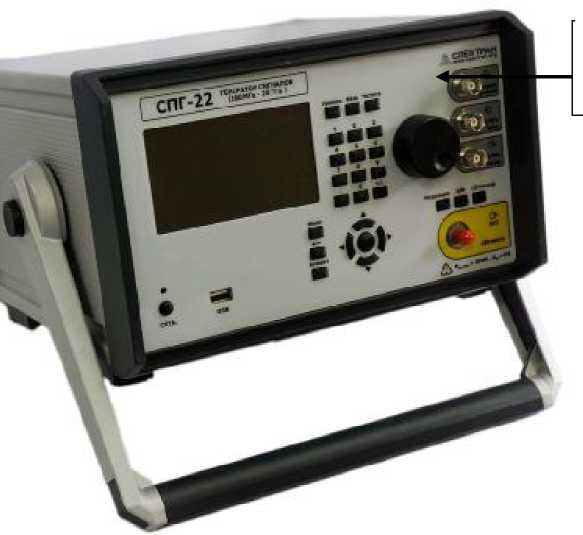

место для нанесения наклейки «Знак утверждения типа»

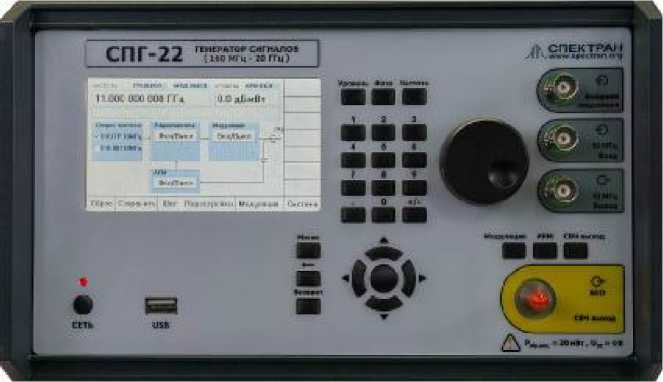

Рисунок 2 - Внешний вид лицевой панели генератора

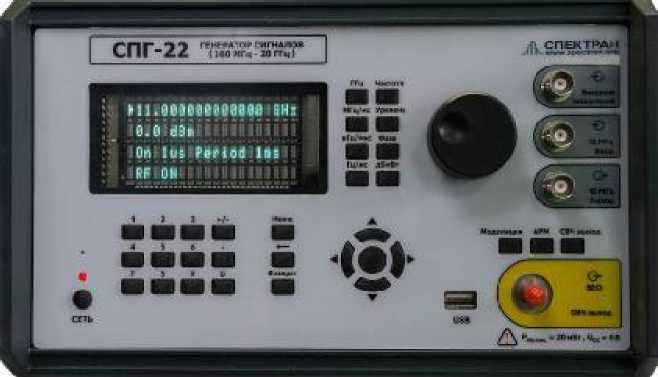

Рисунок 3 - Внешний вид лицевой панели генератора
место пломбировки от несанкционированного доступа

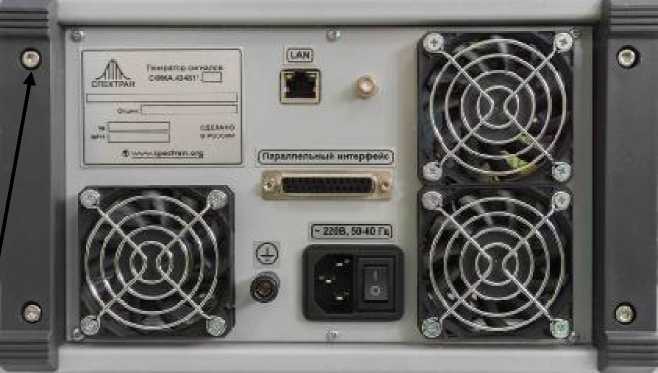

Рисунок 3 - Внешний вид задней панели генератора
Программное обеспечение
Программное обеспечение (ПО) представляет собой программный продукт в виде прошиваемой в программируемые микросхемы блока микроконтроллера генератора специальной программы при его изготовлении, который осуществляет управление всеми блоками генератора, математическую обработку результатов измерения, коррекцию частотных характеристик генератора при измерении высокочастотного напряжения, хранение калибровочных констант и организацию связи с другими генераторами через интерфейсы Ethernet и USB. Размещение ПО в программируемые микросхемы блока микроконтроллера генератора исключает возможность доступа и вмешательства. ПО является метрологически значимым. Идентификационные данные ПО генератора приведены в таблице 1.
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора |
|
СПГ-22В |
Конфигурационный файл ПЛИС gen spg v.jic |
- |
F35D8253 |
md5 |
|
Исполняемый код контроллером синтезатора ctrt synt v.hex |
- |
379A22BA |
md5 | |
|
Исполняемый код системы визуализации visual v.hex |
- |
CB2690F2 |
md5 | |
|
СПГ-22 |
Конфигурационный файл ПЛИС gen spg.jic |
- |
BB271B45 |
md5 |
|
Исполняемый код контроллером синтезатора ctrt synt.hex |
- |
3FE71A90 |
md5 | |
|
Исполняемый код системы визуализации visual.hex |
- |
96B5194B |
md5 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «Высокий» в соответствии с Р 50.2.077 - 2014.
Технические характеристики
Метрологические характеристики генераторов приведены в таблице 2.
Таблица 2
|
Наименование параметра или характеристики |
Значение характеристики |
|
Диапазон рабочих частот, ГГц |
от 0,16 до 20 |
|
Пределы допускаемой относительной погрешности установки частоты |
± 2-10-7 |
|
Диапазон установки уровня выходной мощности, дБм: - генератор сигналов СПГ-22; - генератор сигналов СПГ-22В. |
от - 20 до + 10 от - 90 до + 10 |
|
Пределы допускаемой абсолютной погрешности установки уровня выходной мощности, в диапазоне уровня выходной мощности, дБм: - свыше минус 20 до 10 дБм; - от минус 90 до минус 20. |
±0,8 ±1,5 |
|
Относительный уровень гармонических составляющих немодулированного выходного сигнала, в диапазоне частот, дБн: - от 160 до 400 МГц; - свыше 400 до 20000 МГц. |
- 25 - 50 |
|
Уровень негармонических составляющих спектра выходного сигнала при отстройке от несущей далее 1 кГц, дБн, не более |
- 70 |
|
Уровень субгармонических и комбинационных составляющих спектра выходного сигнала, дБн, не более |
- 60 |
|
Уровень фазовых шумов на частоте настройки несущей, при отстройке от несущей, дБн/Гц, не более: - 200 МГц, 10 кГц; - 200 МГц, 10 МГц; - 20 ГГц, 10 кГц; - 20 ГГц, 10 МГц. |
- 135 - 140 - 95 - 110 |
|
Параметры сигнала в режиме импульсной модуляции: - длительность импульса, мкс; - длительность нарастания, спада фронта радиоимпульса, нс, не более; - период повторения импульсов, мкс |
от 0,1 до 1-106 20 от 0,2 до 0,99-106 |
Технические характеристики генераторов приведены в таблице 3.
Таблица 3
|
Наименование параметра или характеристики |
Значение характеристики |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
300х270х205 |
|
Масса, кг, не более |
6,0 |
|
Рабочие условия эксплуатации: | |
|
температура окружающего воздуха, °С |
от + 15 до + 25 |
|
относительная влажность воздуха при температуре 20 °С, % |
до 80 |
|
атмосферное давление, мм рт. ст. |
от 630 до 800 |
Знак утверждения типа
наносится типографским способом на титульный лист эксплуатационной документации и на внешнюю поверхность генераторов в виде наклейки.
Комплектность
Таблица 4 - Комплектность
|
Наименование |
Количество |
|
генератор СПГ-22, (или СПГ-22В) |
1 шт. |
|
эксплуатационная документация |
1 к-т |
|
методика поверки |
1 шт.; |
Поверка
осуществляется по документу МП 71411-18 «Инструкция. Генераторы сигналов СПГ-22, СПГ-22В.
Методика поверки», утвержденному ФГБУ «ГНМЦ» Минобороны России 09.01.2018 г.
Основные средства поверки:
- компаратор частотный ЧК7-1011 (Рег. № 35168-07);
- частотомер универсальный Ч3-89 (Рег. №47058-11);
- установка для измерения ослабления Д1-24/1 (Рег. №285333-04);
- анализатор электрических цепей и сигналов комбинированный портативный FieldFox N9951A (Рег. №68075-17);
- ваттметр поглощаемой мощности СВЧ NRP40T (Рег. № 69958-17);
- осциллограф цифровой DL9240 (Рег. №39514-08);
- анализатор фазового шума FSWP26 (Рег. №63528-16).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 13317-89 «Элементы соединений СВЧ трактов радиоизмерительных приборов.
Присоединительные размеры»
ГОСТ 8.322-78. ГСИ. Генераторы сигналов измерительные. Методы и средства поверки в диапазоне частот 0,03-17,44 ГГц
