Датчики акустические Д.74.000
| Номер в ГРСИ РФ: | 71420-18 |
|---|---|
| Производитель / заявитель: | ОАО "Ордена Ленина НИКИ энерготехники им.Н.А.Доллежаля" (НИКИЭТ), г.Москва |
Датчики акустические Д.74.000 (далее - датчики Д.74.000) предназначены для измерения колебательной скорости поверхности при распространении упругих волн в контролируемом оборудовании.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 71420-18 |
| Наименование | Датчики акустические |
| Модель | Д.74.000 |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 07.06.2023 |
Производитель / Заявитель
АО "Ордена Ленина НИКИ энерготехники им.Н.А.Доллежаля" (НИКИЭТ), г.Москва
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 2 года |
| Зарегистрировано поверок | 23 |
| Найдено поверителей | 1 |
| Успешных поверок (СИ пригодно) | 23 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 03.11.2024 |
Поверители
Скачать
| 71420-18: Описание типа СИ | Скачать | 169.1 КБ | |
| 71420-18: Методика поверки Д.74.000 МП | Скачать | 2 MБ |
Описание типа
Назначение
Датчики акустические Д.74.000 (далее - датчики Д.74.000) предназначены для измерения колебательной скорости поверхности при распространении упругих волн в контролируемом оборудовании.
Описание
Принцип действия датчика акустического Д.74.000 основан на преобразовании акустических колебаний на поверхности металла контролируемого оборудования в электрический сигнал.
Конструктивно датчик Д.74.000 состоит из интегрированных неразъемных элементов:
- чувствительного пьезокерамического элемента в металлическом корпусе, непосредственно контактирующего с поверхностью контролируемого объекта;
- гайки накидной и пружинной шайбы для фиксации и прижатия чувствительного элемента к поверхности объекта контроля, в том числе на волноводный узел крепления ППА СОТТ.01.831;
- предусилителя, осуществляющего усиление сигнала от чувствительного элемента и согласование работы датчика с дополнительной кабельной линией связи с волновым сопротивлением (110+11) Ом длиной до 300 м с аппаратурой обработки;
- интегрированной кабельной линией связи и разъёмного соединителя для подключения датчика к вторичной аппаратуре или дополнительной кабельной линией связи, в том числе при помощи коробки коммутационной 148.2.000.
Внешний вид датчиков Д.74.000 приведен на рисунках 1 и 2.
Рисунок 1 - Внешний вид датчиков акустических Д.74.000

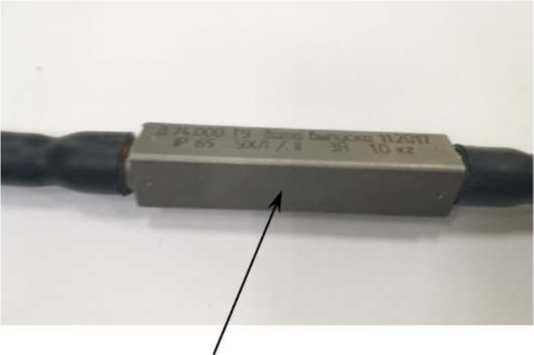

Рисунок 2 - Место для нанесения оттисков клейм или размещения наклеек
Технические характеристики
Таблица 1 - Метрологические и технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Рабочий диапазон частот, кГц |
от 50 до 250 |
|
Коэффициент электроакустического преобразования (Кр) на резонансной частоте, дБ (относительно 1 В^с/м), не менее |
60 |
|
Пределы допускаемой относительной погрешности коэффициента электроакустического преобразования на резонансной частоте, % |
±25 |
|
Предел отклонения коэффициента электроакустического преобразования на резонансной частоте при изменении температуры в зоне чувствительного элемента до 150 °С, дБ (относительно 1 В-с/м) |
8/(1+exp(-0,059<T-110,6)))±0,3, где T, °С - температура в зоне чувствительного элемента (в относительных единицах) |
|
Предел ослабления сигнала при подключении дополнительной кабельной линии связи с волновым сопротивлением (110+11) Ом длиной до 300 м, дБ (относительно 1 В-с/м) |
0,01801L+0,00003603L2 ±1, где L, м - длина дополнительно подключаемой кабельной линии связи (в относительных единицах) |
|
Длина подключаемой дополнительной кабельной линии связи с волновым сопротивлением (110±11) Ом, м |
до 300 |
|
Масса с интегрированным кабельным выводом, кг, не более |
1,2 |
|
Габаритные размеры с интегрированным кабельным выводом (диаметр х длина), мм, не более |
30 х 5500 |
|
Рабочий диапазон температуры окружающей среды, °С |
от 0 до 150 |
|
Рабочий диапазон относительной влажности воздуха, % |
до 100 |
|
Рабочий диапазон атмосферного давления, кПа |
от 30 до 560 |
|
Степень защиты от внешних воздействий |
IP 65 |
|
Напряжение электропитания (при подключении по схеме в соответствии с Руководством по эксплуатации), В |
от 23,5 до 24,5 |
|
Сила потребляемого тока, мА, не более |
10 |
Знак утверждения типа
наносится на корпус датчика методом лазерной гравировки или шелкографии и на титульный лист эксплуатационной документации печатным методом.
Комплектность
Комплектность представлена в таблице 2.
Таблица 2
|
Наименование |
Количество |
|
Датчик акустический Д.74.000 |
1 шт. |
|
Комплект эксплуатационной документации |
1 шт. |
|
Методика поверки |
1 экз. |
Поверка
осуществляется по документу Д.74.000 МП «Инструкция. Датчики акустические Д.74.000. Методика поверки», утвержденному АО «НИЦПВ» 15.02.2018 г.
Основные средства поверки:
- система лазерная измерительная ЛИС-01М (регистрационный номер 42622-09), диапазон измерений виброперемещения (10-9 ^ 10-4) м с пределами допускаемой погрешности измерений ±0,5 • 10-9 м, диапазон измерений линейного перемещения (10-9 ^ 10-3) м с пределами допускаемой погрешности измерений ±3 • 10-9 м;
- осциллограф цифровой TDS-2014 (регистрационный номер 24018-06), полоса пропускания 100 МГц; коэффициент отклонения 2 мВ/дел ^ 5 В/дел, погрешность установки ±3 % (±4 % при 2 ^ 5 мВ/дел); максимальное входное напряжение 300 В ср. кв.; коэффициент развертки 5 нс ^ 50 с/дел, погрешность установки ±0,005 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью. Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
Датчик акустический. Технические условия Д.74.000 ТУ.
