Счетчики газа бытовые СГБД
Номер в ГРСИ РФ: | 71437-18 |
---|---|
Категория: | Счетчики газа |
Производитель / заявитель: | ООО "Элехант", г.Ханты-Мансийск |
Счетчики газа бытовые СГБД (далее по тексту - счетчики) предназначены для измерений объема природного газа по ГОСТ 5542-2014 или объема газовой фракции сжиженного углеводородного газа по ГОСТ 20448-90 в газопроводах низкого давления (до 5 кПа) при учете потребления газа индивидуальными потребителями.
Информация по Госреестру
Основные данные | |
---|---|
Номер по Госреестру | 71437-18 |
Наименование | Счетчики газа бытовые |
Модель | СГБД |
Страна-производитель | РОССИЯ |
Срок свидетельства (Или заводской номер) | 07.06.2023 |
Производитель / Заявитель
ООО "Элехант", г.Ханты-Мансийск
РОССИЯ
Поверка
Межповерочный интервал / Периодичность поверки | 12 лет |
Зарегистрировано поверок | 11698 |
Найдено поверителей | 2 |
Успешных поверок (СИ пригодно) | 11697 (100%) |
Неуспешных поверок (СИ непригодно) | 1 (0%) |
Актуальность информации | 17.11.2024 |
Поверители
Скачать
71437-18: Описание типа СИ | Скачать | 171 КБ | |
71437-18: Методика поверки ОЦСМ 033196-2018 МП | Скачать | 4.4 MБ |
Описание типа
Назначение
Счетчики газа бытовые СГБД (далее по тексту - счетчики) предназначены для измерений объема природного газа по ГОСТ 5542-2014 или объема газовой фракции сжиженного углеводородного газа по ГОСТ 20448-90 в газопроводах низкого давления (до 5 кПа) при учете потребления газа индивидуальными потребителями.
Описание
Принцип действия счетчиков основан на линейной зависимости частоты колебаний струи в стройном генераторе от расхода газа. Колебания струи в струйном генераторе преобразуются пьезопреобразователем в электрический частотный сигнал, пропорциональный объему газа, прошедшему через счетчик. После усиления частотный сигнал преобразуется в электронном блоке в величину объема газа, регистрируется нарастающим итогом и передается на выносной индикатор по радиоканалу.
В счетчиках с температурной компенсацией в электронном блоке используется датчик температуры. Данные об измеренных значениях температуры передаются в программный модуль, который обеспечивает приведение измеренного объема газа к температуре 20 °С в диапазоне температур рабочей среды от минус 10 до плюс 50 °С.
Счетчики состоят из:
- преобразователя расхода газа, состоящего из струйного генератора, пьезопреобразователя и присоединительных патрубков;
- электронного блока;
- элемента питания;
- радиотрансивера, антенны;
- выносного индикатора.
Счетчики выпускаются в следующих модификациях:
- СГБД-1,8; СГБД-3,2; СГБД-4,0 - счетчики без температурной компенсации
с возможностью передачи измерительной информации по радиоканалу на выносной индикатор;
- СГБД-1,8 ТК; СГБД-3,2 ТК; СГБД-4,0 ТК - счетчики с температурной компенсацией с возможностью передачи измерительной информации по радиоканалу на выносной индикатор.
Общий вид средства измерений представлен на рисунке 1.
Схема одностороннего подключения с помощью адаптера приведена на рисунке 2.
Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки представлены на рисунке 3.
а) б)

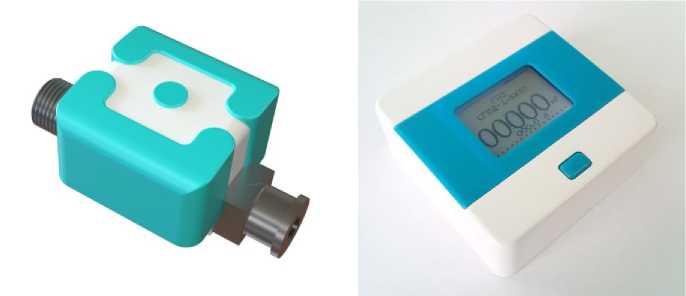

а) - Счетчик газа бытовой СГБД б) - Выносной индикатор
Рисунок 1 - Общий вид средства измерений

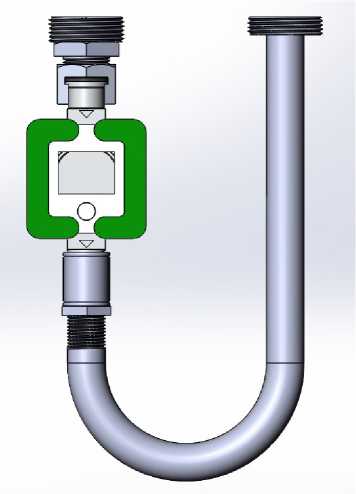

Рисунок 2 - Схема одностороннего подключения с помощью адаптера

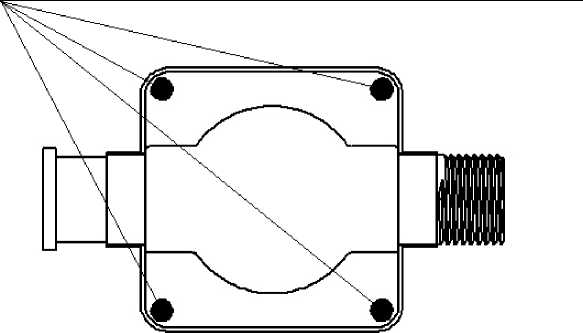

Места для нанесения знака поверки
Способ нанесения - давление на пломбу (специальную мастику)
Рисунок 3 - Схема пломбировки от несанкционированного доступа, обозначения места нанесения знака поверки
Программное обеспечение
Программное обеспечение (далее по тексту - ПО) счетчиков по аппаратному обеспечению является встроенным. ПО хранится в энергонезависимой памяти и предназначено для управления работой счетчиков, сбора, обработки и передачи измерительной информации.
Конструкция счетчиков исключает возможность несанкционированного влияния на ПО и измерительную информацию: разъем программирования скрыт под корпусом, который пломбируется. Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
ПО выносного индикатора по аппаратному обеспечению является встроенным и предназначено для приема и отображения измерительной информации. ПО хранится в энергонезависимой памяти. Программная среда постоянна, отсутствуют средства и пользовательская оболочка для программирования или изменения ПО. Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
ПО «Счетчики Элехант» предназначено для установки на мобильные устройства под управлением операционной системы Android или iOS (доступно на сайте завода-изготовителя) и предназначено для приема и отображения измерительной информации. Программная среда постоянна, отсутствуют средства и пользовательская оболочка для программирования или изменения ПО. Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Нормирование метрологических характеристик счетчика проведено с учетом того, что ПО является неотъемлемой частью счетчиков.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение | ||
встроенное ПО счетчика |
встроенное ПО выносного индикатора |
ПО «Счетчики Элехант» | |
Идентификационное наименование ПО |
Prog42.hex |
Элехант Дисплей |
Счетчики Элехант |
Номер версии (идентификационный номер) ПО |
не ниже 1.0 |
не ниже 1.3.2 |
не ниже 2.5.1 |
Цифровой идентификатор ПО |
недоступен |
недоступен |
недоступен |
Технические характеристики
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение | |||||
СГБД-1,8 |
СГБД-3,2 |
СГБД-4,0 |
СГБД-1,8 ТК |
СГБД-3,2 ТК |
СГБД-4,0 ТК | |
Диаметр условного прохода, мм |
15 | |||||
Максимальный расход газа, Q max, м3/ч |
1,80 |
3,20 |
4,00 |
1,80 |
3,20 |
4,00 |
Минимальный расход газа, Q min, м3/ч |
0,03 |
0,06 |
0,08 |
0,03 |
0,06 |
0,08 |
Пределы допускаемой основной относительной погрешности измерений объема газа, %, в диапазоне расходов: - от Q min до 0,2Q max включ. - св. 0,2 Q max до Q max |
±2,5 ±1,5 |
Продолжение таблицы 2
Наименование характеристики |
Значение | |||||
СГБД-1,8 |
СГБД-3,2 |
СГБД-4,0 |
СГБД-1,8 ТК |
СГБД-3,2 ТК |
СГБД-4,0 ТК | |
Пределы допускаемой дополнительной относительной погрешности измерений объема газа от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, % |
0,5 |
- | ||||
Диапазон измерений температуры газа, °С |
- |
от -10 до +50 | ||||
Пределы допускаемой абсолютной погрешности измерений температуры газа, °С |
- |
±0,5 | ||||
Цена деления отсчетного устройства, м3 |
0,001 | |||||
Емкость отсчетного устройства, м3 |
99999,999 | |||||
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от +15 до +25 от 30 до 80 от 84,0 до 106,7 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Максимальное избыточное давление, кПа |
5,0 |
Потеря давления при Q max, кПа, не более |
2,0 |
Параметры встроенного элемента питания: - напряжение, В - емкость, мА^ч |
3,6 800 |
Габаритные размеры счетчиков, мм, не более: - высота - ширина - длина |
55 65 110 |
Габаритные размеры выносного индикатора, мм, не более: - высота - ширина - длина |
25 65 65 |
Масса, кг, не более: - счетчиков - выносного индикатора |
0,30 0,10 |
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре не более 35 °С, %, не более - атмосферное давление, кПа |
от -10 до +50 95 от 84,0 до 106,7 |
Степень защиты по ГОСТ 14254-2015 |
IP40 |
Средний срок службы, лет |
12 |
Средняя наработка на отказ, ч |
120000 |
Знак утверждения типа
наносится на этикетку счетчиков, размещенную на корпусе счетчика, и на титульный лист паспорта типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
Наименование |
Обозначение |
Количество |
Счетчик газа бытовой СГБД |
- |
1 шт. |
Гайка |
- |
1 шт. |
Прокладка |
- |
1 шт. |
Выносной индикатор |
- |
1 шт.* |
Комплект для одностороннего подключения |
- |
1 комплект.* |
Паспорт |
ЭЛХТ.407279.001 ПС |
1 экз. |
Методика поверки |
ОЦСМ 033196-2018 МП |
1 экз. в один адрес |
* - поставляется в соответствии с заказом |
Поверка
осуществляется по документу ОЦСМ 033196-2018 МП «ГСИ. Счетчики газа бытовые СГБД.
Методика поверки», утвержденной ФБУ «Омский ЦСМ» 19.03.2018 г.
Основные средства поверки:
- установка поверочная УПС-1,8 (рег. №№54150-13, 58085-14): диапазон
воспроизводимых расходов от 0,03 до 11,00 м3/ч; пределы допускаемой относительной погрешности воспроизведения ±0,5 %;
- термометр лабораторный электронный ЛТ-300 (рег. №61806-15): пределы
допускаемой абсолютной погрешности измерений в диапазоне измеряемых температур от -50,00 до +199,99 °С: ±0,05 °С.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик счетчиков с требуемой точностью.
Знак поверки наносится:
- в паспорт и на счетчики при первичной поверке;
- в свидетельство о поверке и на счетчик при периодической поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
ЭЛХТ.407279.001 ТУ Счетчики газа бытовые СГБ, СГБД. Технические условия
ГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа
