Системы измерения вязкости автоматические PVS и iVisc

Номер в ГРСИ РФ: 71443-18
Производитель / заявитель: Фирма "LAUDA Dr.R.Wobser GmbH & Co. KG", Германия
Скачать
71443-18: Описание типа СИ Скачать 148.2 КБ
71443-18: Методика поверки МП 2302-0107-2018 Скачать 2.4 MБ
Заказать
Поставщик: ООО "КОЛБА"
Системы измерения вязкости автоматические PVS и iVisc поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Системы измерения вязкости автоматические PVS и iVisc (далее - системы) предназначены для измерений кинематической вязкости прозрачных и непрозрачных жидкостей в условиях лаборатории.

Информация по Госреестру

Основные данные
Номер по Госреестру 71443-18
Наименование Системы измерения вязкости автоматические
Модель PVS и iVisc
Страна-производитель ГЕРМАНИЯ
Срок свидетельства (Или заводской номер) 07.06.2023
Производитель / Заявитель

Фирма "LAUDA Dr.R.Wobser GmbH & Co. KG", Германия

ГЕРМАНИЯ

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 23
Найдено поверителей 7
Успешных поверок (СИ пригодно) 23 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 03.11.2024

Поверители

Скачать

71443-18: Описание типа СИ Скачать 148.2 КБ
71443-18: Методика поверки МП 2302-0107-2018 Скачать 2.4 MБ

Описание типа

Назначение

Системы измерения вязкости автоматические PVS и iVisc (далее - системы) предназначены для измерений кинематической вязкости прозрачных и непрозрачных жидкостей в условиях лаборатории.

Описание

Принцип действия основан на подсчёте времени истечения заданного объёма жидкости через измерительный капилляр стеклянного вискозиметра под воздействием силы тяжести и при постоянном контроле температуры. Для измерения времени истечения используется оптический детектор, работающий в ближней инфракрасной области спектра.

Системы состоят из управляющего устройства, к которому может подключаться от 1 до 8 измерительных штативов (для системы PVS) или от 1 до 2 (для системы iVisc); термостатирующей бани, циркуляционного криостата и капиллярных вискозиметров.

Системы позволяют работать с несколькими типами капиллярных вискозиметров: Уббелоде, Оствальда, Кеннон-Фенске. Все капиллярные вискозиметры, используемые в системе, пригодны только для автоматических измерений и их константы, код размера, тип и описание внесены в программное обеспечение.

Модель термостатируемой бани и циркуляционного криостата выбирается в зависимости от предполагаемого рабочего диапазона температуры, количества измерительных штативов и имеет внешний блок управления для установки, поддержания температуры. Могут быть дополнены магнитными мешалками с отдельным блоком управления.

Системы PVS могут быть дополнены одним или более устройствами автоматической промывки (модули промывки системы измерения вязкости (VRM). Эти модули очищают один (VRM1) или два капилляра (VRM2). Также система может быть дополнена автоматическим пробоотборником VAS.

Автоматическая система измерений вязкости iVisc работает только с программным обеспечением «iVisc». Автоматическая система измерений вязкости PVS работает с программным обеспечением «PVS». Программное обеспечение «PVS» может быть дополнено программными частями VID-DLL (собственная вязкость), INV-DLL (индекс вязкости согласно ISO 2909), ENZ-DLL (ферментативная активность) при подключении дополнительного оборудования.

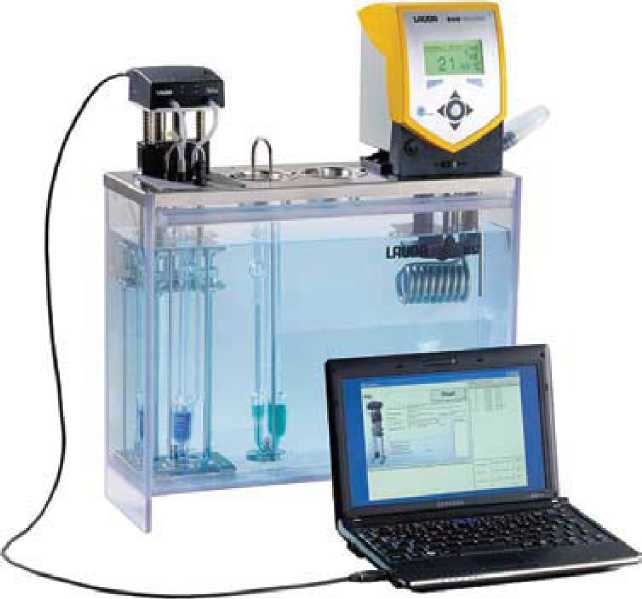

Рисунок 1 - Общий вид системы измерения вязкости автоматической iVisc

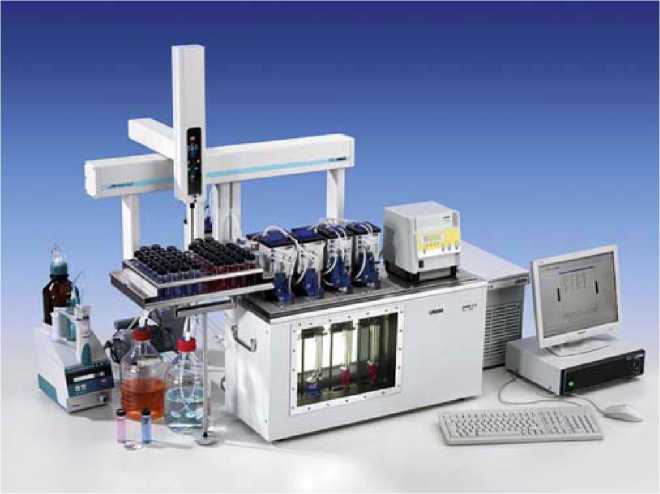

Рисунок 2 - Общий вид системы измерения вязкости автоматической PVS

Программное обеспечение

Уровень защиты программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «средний» по Р50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значения

Система измерения вязкости автоматическая iVisc

Система измерения вязкости автоматическая PVS

Идентификационное наименование ПО

iVisc

PVS

Номер версии (идентификационный номер)

ПО

1.01 и выше

2.59 и выше

Цифровой идентификатор ПО

e50beac61f73c616edaf9f83 77ffff4f 1)

d1a21b6e83eede78b060511 9abf1edc2 2)

Алгоритм вычисления цифрового идентификатора

ПО

MD5

MD5

1) Цифровой идентификатор ПО соответствует файлу iVisc.exe для версии 1.02

2) Цифровой идентификатор ПО соответствует файлу PVS.exe для версии 2.59

Влияние программного обеспечения учтено при нормировании метрологических характеристик. К метрологически значимой части ПО СИ относятся файлы: iVisc.exe и PVS.exe.

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Модификация

iVisc

PVS

Диапазон измерений кинематической вязкости, мм2/с

от 0,3 до 30000

от 0,3 до 50000

Пределы допускаемой относительной погрешности измерений кинематической вязкости, %:

- при температуре св. 0 до +100 °С включ.

- при температуре от -40 (-20 для системы iVisc)

до 0 °С и св. +100 до +150 °С включ.

±0,5

±3,0

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Модификация

iVisc

PVS

Диапазон воспроизведения и поддержания температуры термостатами системы измерения вязкости, °С

от -20 до +150

от -40 до +150

Габаритные размеры, мм, не более: длина ширина высота

95

96

423

140

120

125

Масса, кг, не более

1,4

4,8

Напряжение питания, В с частотой, Гц

5 постоянного тока (через USB-порт)

от 90 до 240 50/60

Потребляемая мощность, В^А

1

1000

Продолжение таблицы 3

Наименование характеристики

Значение

Модификация

iVisc           PVS

Условия эксплуатации:

- диапазон температуры окружающей среды, °C

- диапазон относительной влажности при температуре +25 °C, %

от +15 до +40

от 20 до 80

Наработка на отказ, ч

5000

Срок службы, лет

10

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации системы и на панель прибора в виде наклейки.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Система измерения вязкости автоматическая

PVS/iVisc

1 шт.

Руководство по эксплуатации

-

1 экз.

Методика поверки

МП 2302-0107-2018

1 экз.

Поверка

осуществляется по документу МП 2302-0107-2018 «Системы измерения вязкости автоматические PVS и iVisc. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 30 января 2018 года.

Основные средства поверки:

- стандартные образцы вязкости жидкости утвержденного типа ГСО 8586-2004, ГСО 8587-2004, ГСО 8588-2004, ГСО 8589-2004, ГСО 8590-2004, ГСО 8591-2004, ГСО 8592-2004, ГСО 8593-2004, ГСО 8594-2004, ГСО 8595-2004, ГСО 8596-2004, ГСО 8597-2004, ГСО 8598-2004, ГСО 8599-2004, ГСО 8600-2004, ГСО 8601-2004, ГСО 8602-2004, ГСО 8603-2004 4, с погрешностью ±0,2 %;

- стандартный образец вязкости жидкости ГСО 8604-2004, с погрешностью ±0,3 %;

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 33-2000 Нефтепродукты. Прозрачные и непрозрачные жидкости. Определение кинематической вязкости и расчет динамической вязкости

Техническая документация фирмы «LAUDA Dr.R. Wobser GmbH& Co.KG», Германия
