Автоколлиматоры цифровые АК-025 и АК-05
| Номер в ГРСИ РФ: | 71453-18 |
|---|---|
| Категория: | Автоколлиматоры |
| Производитель / заявитель: | ООО "ИНЕРТЕХ", г.С.-Петербург |
Автоколлиматоры цифровые АК-025 и АК-05 предназначены для измерений в двух плоскостях углов, а также для определения взаимного углового расположения осей и плоскостей изделий в пространстве.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 71453-18 |
| Действует | по 07.06.2024 |
| Наименование | Автоколлиматоры цифровые |
| Модель | АК-025 и АК-05 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | ebcc7d49-d434-c5a1-40c5-255fc705208d |
Производитель / Заявитель
ООО "ИНЕРТЕХ", РОССИЯ, г.С.-Петербург
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 41 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
71453-18: Описание типа
2023-71453-18.pdf
|
Скачать | 588.4 КБ | |
|
71453-18: Методика поверки
2021-mp71453-18.pdf
|
Скачать | 2.3 MБ |
Описание типа
Назначение
Автоколлиматоры цифровые АК-025 и АК-05 предназначены для измерений в двух плоскостях углов, а также для определения взаимного углового расположения осей и плоскостей изделий в пространстве.
Описание
Принцип действия автоколлиматоров основан на формировании параллельного пучка света, несущего изображение марки, получении изображения марки отраженного от плоской отражающей поверхности и регистрации линейного смещения этого изображения относительно центра поля зрения объектива с помощью ПЗС-матрицы, находящейся в его фокальной плоскости. Значение угла наклона отражающей поверхности по отношению к визирной оси автоколлиматора вычисляется как отношение величины смещения изображения автоколлимационной марки к удвоенному значению фокусного расстояния объектива.
Автоколлиматоры состоят из коллиматора, совмещенного со зрительной трубой, и оптико-электронного узла.
Автоколлиматоры устанавливают на двухкоординатное юстируемое основание или магнитное основание для установки их в рабочее положение.
В комплект поставки автоколлиматоров входит целеуказатель, предназначенный для юстировки автоколлиматора.
Управление работой автоколлиматора, обработка и визуализация измерительной информации осуществляется с помощью ноутбука с комплектом программного обеспечения «GonioScan АС».
Автоколлиматоры выпускаются в следующих модификациях: АК-025, АК-025М и АК-05, которые отличаются метрологическими и техническими характеристиками.
Общий вид автоколлиматоров представлен на рисунке 1.

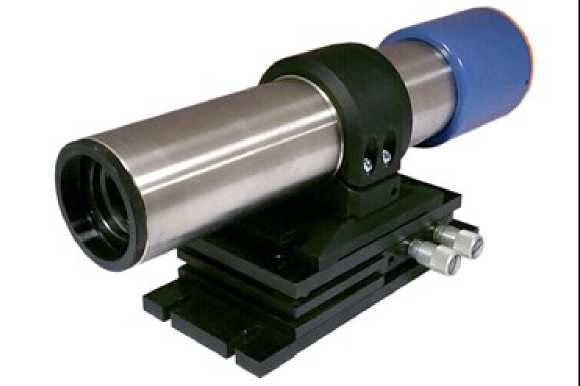

Рисунок 1 - Общий вид автоколлиматоров цифровых АК-025 и АК-05
Автоколлиматоры от несанкционированного доступа пломбируются с помощью пломбировочной наклейки, которая наносится на нижнюю поверхность корпуса автоколлиматора на один из крепежных винтов.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки и содержание маркировки автоколлиматоров представлены на рисунке 2.
। JLV/1YJL WJCJL
Место нанесения заводского
Место нанесения
номера
знака поверки

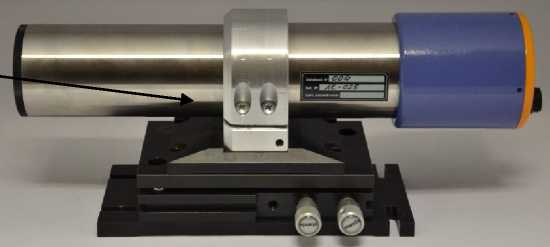

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки и маркировка
Программное обеспечение
Автоколлиматоры имеют автономное программное обеспечение «GonioScan AC». Программное обеспечение устанавливается на ноутбук под управлением операционной системы Windows 7/10 и предназначено для:
- настройки автоколлиматора;
- вывода на экран изображения автоколлимационной марки в режиме реального времени;
- сбора и обработки данных;
- визуализации, хранения и передачи результатов измерений.
Уровень защиты программного обеспечения «GonioScan АС» «средний» в соответствии с Р 50.2.077-2014.
Влияние программного обеспечения было учтено при нормировании метрологических характеристик.
|
Таблица 1 - Идентификационные данные прог |
раммного обеспечения |
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование программного обеспечения |
GonioScan AC |
|
Номер версии (идентификационный номер) программного обеспечения |
не ниже 1.1 |
|
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)* |
7C3A4661 |
|
Алгоритм вычисления цифрового идентификатора программного обеспечения |
CRC32 |
|
* Контрольная сумма указана для версии программного обеспечения 1.1 | |
Технические характеристики
______Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
АК-025М |
АК-025 |
АК-05 | |
|
Диапазон измерений углов: - горизонтальная плоскость - вертикальная плоскость |
±20' ±15' | ||
|
Пределы допускаемой абсолютной погрешности измерений углов: - в диапазоне ±600" - в остальном диапазоне |
±0,1" ±0,25 ' |
±0,25 ' |
±0,5 ' |
|
Дискретность отсчета |
0,01' | ||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | ||
|
АК-025М |
АК-025 |
АК-05 | |
|
Максимальное расстояние до объекта измерений, м |
0,25 |
1 |
2 |
|
Параметры электрического питания: - ноутбука: - напряжение переменного тока, В - частота переменного тока, Гц, - автоколлиматора: - напряжение питания от источника постоянного тока (USB порт ноутбука), В |
220±22 50±1 5 | ||
|
Потребляемая мощность, Вт, не более: - с ноутбуком, - без ноутбука |
45 4,5 | ||
|
Габаритные размеры, мм, не более: - высота - ширина - длина |
90 90 330 | ||
|
Масса, кг, не более: - без упаковки - в таре постоянного пользования |
3,0 14,5 | ||
|
Условия эксплуатации: - температура окружающей среды, °С - изменение температуры воздуха в течение 1 часа, °С, не более - относительная влажность, %, не более - атмосферное давление, кПа |
от +17 до +23 0,2 80 от 85 до 105 | ||
|
Средний срок службы, лет |
5 | ||
|
Средняя наработка на отказ, ч |
10000 | ||
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и/или в виде наклейки на корпус автоколлиматора.
Комплектность
Таблица 4 - Комплектность автоколлиматоров
|
Наименование |
Обозначение |
Количество |
|
Автоколлиматор |
1 шт. | |
|
Магнитное основание |
1 шт. | |
|
Двухкоординатное юстируемое основание |
1 шт. | |
|
Целеуказатель |
1 шт. | |
|
Ноутбук |
1 шт. | |
|
Соединительный кабель |
1 шт. | |
|
Тара постоянного пользования |
1 шт. | |
|
Руководство по эксплуатации |
РБАЕ.401219.003РЭ |
1 экз. |
|
Паспорт |
РБАЕ.401219.003ПС |
1 экз. |
Сведения о методах измерений
приведены в разделе 3.3 «Порядок работы» руководства по эксплуатации. РВАЕ.401219.003РЭ.
Нормативные документы
Автоколлиматоры цифровые АК-025 и АК-05. Технические условия.
РБАЕ.401219.003ТУ
Государственная поверочная схема для средств измерений плоского угла, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии от 26.11.2018 г. № 2482.
Другие Автоколлиматоры
