Система измерительная для стендовых испытаний главных редукторов вертолетов СИГР-6
| Номер в ГРСИ РФ: | 71489-18 |
|---|---|
| Производитель / заявитель: | ООО "ПКЦ Системы ТРИАЛ", г.Москва |
Система измерительная для стендовых испытаний главных редукторов вертолетов СИГР-6 (далее - система) предназначена для измерений крутящего момента силы, частоты вращения, силы, избыточного давления рабочей жидкости и воздуха, расхода рабочей жидкости, силы и напряжения переменного тока (400 Гц), виброускорения и виброскорости, частоты переменного тока, электрического сопротивления, напряжения переменного тока, тепловой мощности рабочей жидкости, интервалов времени, электрической мощности и температуры, а также для регистрации и отображения результатов измерений и расчетных величин.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 71489-18 |
| Наименование | Система измерительная для стендовых испытаний главных редукторов вертолетов |
| Модель | СИГР-6 |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | зав.№ 01 |
Производитель / Заявитель
ООО "ПКЦ Системы ТРИАЛ", г.Москва
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 2 |
| Найдено поверителей | 1 |
| Успешных поверок (СИ пригодно) | 2 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 21.04.2024 |
Поверители
Скачать
| 71489-18: Описание типа СИ | Скачать | 446.6 КБ | |
| 71489-18: Методика поверки СТ770-017.01 МП | Скачать | 17 MБ |
Описание типа
Назначение
Система измерительная для стендовых испытаний главных редукторов вертолетов СИГР-6 (далее - система) предназначена для измерений крутящего момента силы, частоты вращения, силы, избыточного давления рабочей жидкости и воздуха, расхода рабочей жидкости, силы и напряжения переменного тока (400 Гц), виброускорения и виброскорости, частоты переменного тока, электрического сопротивления, напряжения переменного тока, напряжения постоянного тока, тепловой мощности рабочей жидкости, интервалов времени, электрической мощности и температуры, а также для регистрации и отображения результатов измерений и расчетных величин.
Описание
Конструктивно система представляет собой стойку управления с размещенными в ней многоканальным измерительным усилителем MGCplus (далее - усилитель MGCplus), конвертором «USB/RS485 СК201» - AC4, консолью управления, источником бесперебойного питания и ПЭВМ, внутри которой смонтирован аналого-цифровой преобразователь (АЦП). Шкаф измерительный датчиков 4...20 с размещенными в нем нормирующими усилителями DataForth и многоканальным регулятором температуры «Термодат-22М2», шкаф измерительный с размещенными в нем нормирующими усилителями DataForth и многоканальным регулятором температуры «Термодат-22М5», шкаф измерительный температуры с размещенным в нем многоканальными регулятором температуры «Термодат-22М2», шкафы генератора переменного тока с размещенными в них трансформаторами тока ТФ-1 (регистрационный номер в Федеральном информационной фонде (рег. № 20466-10) и приборами PM130P Plus
(рег. № 36128-07), блок измерительный и блоки измерительные вибрации с размещенными в них установками измерительными LTR (рег. № 35234-15), секундомер-измеритель временных параметров реле и выключателей ИВПР-203М (далее - секундомер-измеритель ИВПР-203М) (рег. № 61834-15), а так же тепловычислитель СПТ961 (рег. № 35477-12) в защитном коробе выполнены в отдельных корпусах и расположены в испытательном боксе. Датчики крутящего момента силы T10F (рег. № 50769-12), датчики тахометрические МЭД-1 (рег. № 64257-16),
датчики силоизмерительные тензорезисторные U2B 20 кН (рег. № 64341-16), преобразователи давления измерительные DMP (далее - датчики давления) (рег. № 56795-14), преобразователь расхода турбинный ТПР-11 (далее - датчик расхода) (рег. № 8326-04), вибропреобразователи МВ-46 (рег. № 34908-07), усилители заряда АР5000-001 (рег. № 56464-14), термометры сопротивления ТС742С (рег. № 41202-09), термометры сопротивления ДТС064-50М
(рег. № 28354-10) и термометр сопротивления П-109 установлены в испытательном боксе. Рабочее место оператора, включающее в себя мониторы, клавиатуру и мышь, расположено рядом со стойкой управления в пультовом помещении.
Функционально система состоит из измерительных каналов (ИК):
- ИК крутящего момента силы;
- ИК частоты вращения;
- ИК силы;
- ИК избыточного давления рабочей жидкости и воздуха;
- ИК напряжения переменного тока (400 Гц);
- ИК силы переменного тока (400 Гц);
- ИК виброускорения и виброскорости;
- ИК расхода рабочей жидкости;
- ИК частоты переменного тока;
- ИК напряжения переменного тока;
- ИК напряжения постоянного тока;
- ИК электрического сопротивления;
- ИК тепловой мощности;
- ИК интервалов времени;
- ИК электрической мощности;
- ИК температуры.
ИК крутящего момента силы
Принцип действия ИК основан на преобразовании частотного сигнала от датчика в цифровой код с последующим вычислением ПЭВМ значений измеряемых сигналов по известной градуировочной характеристике ИК. Результаты измерений индицируются на монитор, архивируются и оформляются в виде протоколов.
ИК частоты вращения
Принцип действия ИК частоты вращения основан на преобразовании импульсного сигнала от датчика тахометрического в цифровой код с последующим вычислением ПЭВМ значений измеряемых сигналов по известной градуировочной характеристике ИК. Результаты измерений индицируются на монитор, архивируются и оформляются в виде протоколов.
ИК силы
Принцип действия ИК силы основан на преобразовании аналогового сигнала от датчика силы в цифровой код с последующим вычислением ПЭВМ значений измеряемых сигналов по известной градуировочной характеристике ИК. Результаты измерений индицируются на монитор, архивируются и оформляются в виде протоколов.
ИК избыточного давления рабочей жидкости и воздуха
Принцип действия ИК избыточного давления рабочей жидкости и воздуха основан на преобразовании аналогового сигнала от датчика давления в цифровой код с последующим вычислением ПЭВМ значений измеряемых сигналов по известной градуировочной характеристике ИК. Результаты измерений индицируются на монитор, архивируются и оформляются в виде протоколов.
ИК напряжения переменного тока (400 Гц)
Напряжение переменного тока измеряется прибором РМ130Р Plus. Результаты измерений индицируются на монитор, архивируются и оформляются в виде протоколов.
ИК силы переменного тока (400 Гц)
Принцип действия ИК силы переменного тока основан на преобразовании переменного тока трансформаторами тока ТФ-1 и последующим измерением силы переменного тока прибором РМ130Р Plus. Результаты измерений индицируются на монитор, архивируются и оформляются в виде протоколов.
ИК виброускорения и виброскорости
Принцип действия ИК виброускорения основан на преобразовании аналогового сигнала от вибропреобразователя в цифровой код с последующим вычислением ПЭВМ значений измеряемых сигналов по известной градуировочной характеристике ИК. Результаты измерений индицируются на монитор, архивируются и оформляются в виде протоколов.
ИК расхода рабочей жидкости
Принцип действия ИК основан на преобразовании импульсного сигнала от датчика расхода в цифровой код с последующим вычислением ПЭВМ значений расхода рабочей жидкости по известной градуировочной характеристике ИК. Результаты измерений индицируются на монитор, архивируются и оформляются в виде протоколов.
ИК частоты переменного тока
Принцип действия ИК частоты переменного тока основан на преобразовании частотного сигнала в цифровой код с последующим вычислением ПЭВМ значений измеряемых сигналов по известной градуировочной характеристике ИК. Результаты измерений индицируются на монитор, архивируются и оформляются в виде протоколов.
ИК напряжения переменного тока
Принцип действия ИК напряжения переменного тока основан на преобразовании аналогового сигнала в цифровой код с последующим вычислением ПЭВМ значений измеряемых сигналов по известной градуировочной характеристике ИК. Результаты измерений индицируются на монитор, архивируются и оформляются в виде протоколов.
ИК напряжения постоянного тока
Принцип действия ИК напряжения постоянного тока основан на преобразовании аналогового сигнала в цифровой код с последующим вычислением ПЭВМ значений измеряемых сигналов по известной градуировочной характеристике ИК. Результаты измерений индицируются на монитор, архивируются и оформляются в виде протоколов.
ИК электрического сопротивления
Принцип действия ИК электрического сопротивления основан на преобразовании аналогового сигнала в цифровой код с последующим вычислением ПЭВМ значений измеряемых сигналов по известной градуировочной характеристике ИК. Результаты измерений индицируются на монитор, архивируются и оформляются в виде протоколов.
ИК тепловой мощности
Тепловая мощность измеряется тепловычислителем СПТ961. Результаты измерений индицируются на монитор, архивируются и оформляются в виде протоколов.
ИК интервалов времени
Интервалы времени измеряются секундомером-измерителем ИВПР-203М. Результаты измерений индицируются на монитор, архивируются и оформляются в виде протоколов.
ИК электрической мощности
Электрическая мощность измеряется прибором РМ130Р Plus. Результаты измерений индицируются на монитор, архивируются и оформляются в виде протоколов.
ИК температуры
Принцип действия ИК температуры основан на преобразовании аналогового сигнала от термометра сопротивления в цифровой код с последующим вычислением ПЭВМ значений измеряемых сигналов по известной градуировочной характеристике ИК. Результаты измерений индицируются на монитор, архивируются и оформляются в виде протоколов.
Общий вид стойки управления системы, места нанесения знака утверждения типа, заводского номера и знака поверки представлены на рисунке 1.
Общий вид других компонентов системы представлен на рисунках 2...20.
Защита от несанкционированного доступа предусмотрена в виде специального замка на дверце стойки управления, запираемого ключом (рисунок 21). Пломбирование не предусмотрено.
Место нанесения знака утверждения типа

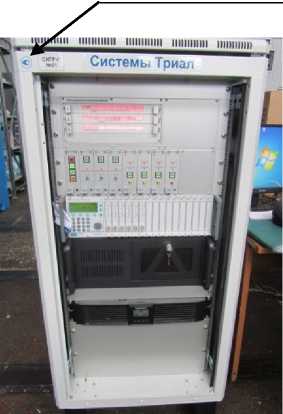

Рисунок 1 - Общий вид стойки управления
Место нанесения знака поверки
Место нанесения заводского номера
сим Системы Ip*

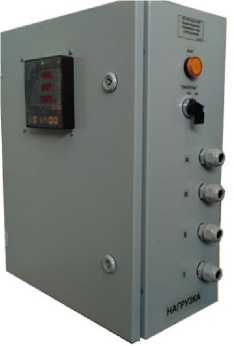

Рисунок 2 - Шкаф генератора переменного тока

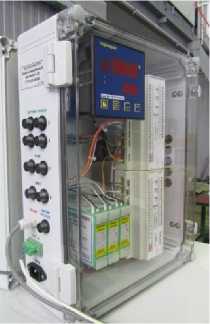

Рисунок 3 - Шкаф измерительный датчиков 4...20

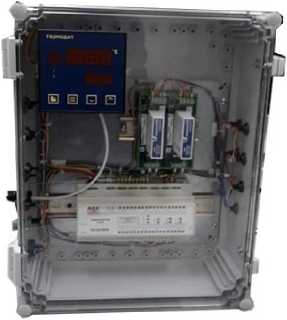

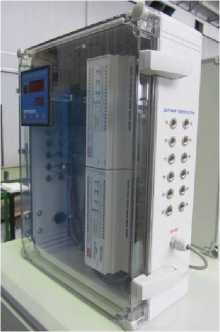

Рисунок 4 - Шкаф измерительный температуры

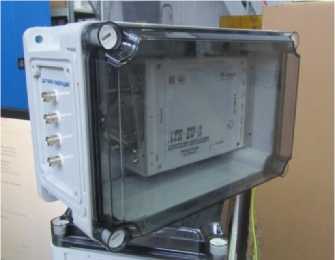

Рисунок 5 - Шкаф измерительный
Рисунок 6 - Блок
измерительный
Рисунок 7 - Блок
измерительный вибрации
Рисунок 8 - Датчик силы U2B
Рисунок 9 - Датчик расхода
Рисунок 10 - Датчик давления DMP
Рисунок 11 - Трансформатор тока ТФ-1
Рисунок 14 -
Вибропреобразователь МВ-46

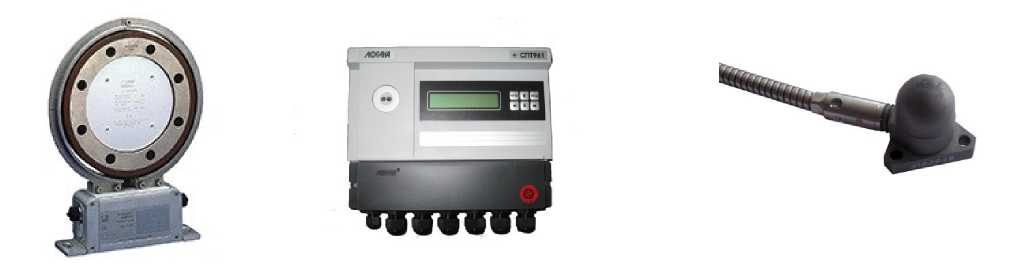

Рисунок 12 - Датчик T10F

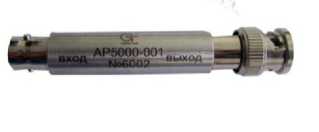

Рисунок 15 - Усилитель заряда АР5000-001
Рисунок 13 -
Тепловычислитель СПТ961
Рисунок 17 - Термометр П-109

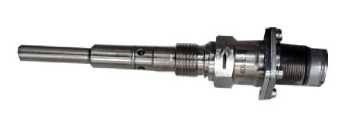

Рисунок 16 - Датчик тахометрический МЭД-1
Рисунок 20 - Секундомер-измеритель ИВПР-203М

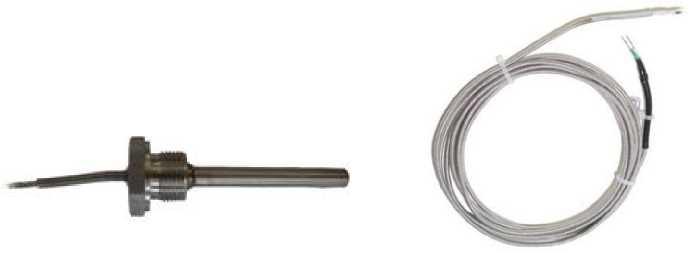

Рисунок 18 - Термометр сопротивления ДТС064-50М
Рисунок 19 - Термометр сопротивления ТС742С
Рисунок 21 - Прибор
РМ130Р Plus
Рисунок 21 - Рабочее место оператора
Рисунок 21 - Внешний вид замка на дверце стойки управления
Программное обеспечение
Работа системы осуществляется под управлением специализированного программного обеспечения (СПО) Гарис в среде операционной системы «MSWindows. Алгоритм вычисления цифрового идентификатора - MD5.
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |||
|
Идентификационное наименование ПО |
GarisGrad.dll |
GarisAspf.dll |
GarisInterpreter.dll | |
|
Номер версии (идентификационный номер) ПО |
0.0.0.147 |
0.0.0.147 |
0.0.0.148 | |
|
Цифровой идентификатор ПО |
1f4635a21a99f1273dff 5e796bee6ff9 |
194871dff7167e722032 913377f6a8a0 |
1b81ee91d1a68a1b6f6f 04c06b434198 | |
|
Другие идентификационные данные, если имеются |
Библиотека фильтрации, градуировочных расчетов |
Библиотека вычисления амплитуды, статики, фазы, частоты и других интегральных параметров сигнала |
Библиотека формул вычисляемых каналов | |
|
Идентификационные данные (признаки) |
Значение | |||
|
Идентификационное наименование ПО |
Idevpci.sys |
ldevs.sys | ||
|
Номер версии (идентификационный номер) ПО |
6.0.2.0 |
- | ||
|
Цифровой идентификатор ПО |
0f7816797e8124624340dcd93a677e2b |
16bf7e218c02f682558a468d1f2f4bf3 | ||
|
Другие идентификационные данные, если имеются |
Драйвер платы L780 фирмы L-Card |
Драйвер платы L780 фирмы L-Card | ||
Уровень защиты СПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений крутящего момента силы, Н^м |
от 50 до 1000 |
|
Пределы допускаемой относительной погрешности измерений крутящего момента силы, % |
±0,5 |
|
Количество ИК крутящего момента силы, шт. |
1 |
|
Диапазон измерений крутящего момента силы, Н^м |
от 50 до 2000 |
|
Пределы допускаемой относительной погрешности измерений крутящего момента силы, % |
±0,5 |
|
Количество ИК крутящего момента силы, шт. |
2 |
|
Диапазоны измерений частоты вращения, об/мин |
от 10 до 250 включ.; св. 250 до 3650 включ. |
|
Пределы допускаемой относительной погрешности измерений частоты вращения, % (в диапазоне от 10 до 250 включ.) (в диапазоне св. 250 до 3650 включ.) |
±1,5 ±0,5 |
|
Количество ИК частоты вращения, шт. |
2 |
|
Диапазон измерений силы, кН |
от 2 до 20 |
|
Пределы допускаемой относительной погрешности измерений силы, % |
±0,5 |
|
Количество ИК силы, шт. |
1 |
|
Диапазон измерений избыточного давления рабочей жидкости, МПа |
от 0 до 0,8 |
|
Пределы допускаемой приведенной (к верхнему пределу (ВП)) погрешности измерений избыточного давления рабочей жидкости, % |
±1,0 |
|
Количество ИК избыточного давления рабочей жидкости, шт. |
5 |
|
Диапазон измерений избыточного давления воздуха, МПа |
от 0 до 6 |
|
Пределы допускаемой приведенной (к ВП) погрешности измерений избыточного давления воздуха, % |
±1,0 |
|
Количество ИК избыточного давления воздуха, шт. |
1 |
|
Диапазон измерений избыточного давления рабочей жидкости, МПа |
от 0 до 16 |
|
Пределы допускаемой приведенной (к ВП) погрешности измерений избыточного давления рабочей жидкости, % |
±1,0 |
|
Количество ИК избыточного давления рабочей жидкости, шт. |
5 |
|
Диапазон измерений напряжения переменного тока частотой 400 Гц, В |
от 0 до 150 |
|
Пределы допускаемой приведенной (к ВП) погрешности измерений напряжения переменного тока частотой 400 Гц, % |
±2,0 |
|
Количество ИК напряжения переменного тока частотой 400 Гц, шт. |
3 |
|
Диапазон измерений силы переменного тока частотой 400 Гц, А |
от 0 до 120 |
|
Пределы допускаемой приведенной (к ВП) погрешности измерений силы переменного тока частотой 400 Гц, % |
±2,0 |
|
Количество ИК силы переменного тока частотой 400 Гц, шт. |
3 |
|
Диапазон измерений электрической мощности, кВт |
от 0 до 40 |
|
Пределы допускаемой относительной погрешности измерений электрической мощности, % |
±1,0 |
|
Количество ИК электрической мощности, шт. |
1 |
|
Диапазон измерений электрической мощности, кВт |
от 0 до 65 |
|
Пределы допускаемой относительной погрешности измерений электрической мощности, % |
±1,0 |
|
Количество ИК электрической мощности, шт. |
1 |
|
Наименование характеристики |
Значение |
|
Диапазон измерений виброускорения, g |
от 1 до 200 |
|
Диапазон рабочих частот, Гц |
от 10 до 2000 |
|
Пределы допускаемой относительной погрешности измерений виброускорения, % |
±17,0 |
|
Количество ИК виброускорения, шт. |
8 |
|
Диапазон измерений виброскорости, мм/с |
от 10 до 200 |
|
Пределы допускаемой относительной погрешности измерений виброскорости, % |
±17,0 |
|
Количество ИК виброскорости, шт. |
8 |
|
Диапазон измерений расхода рабочей жидкости, л/мин |
от 12 до 60 |
|
Пределы допускаемой относительной погрешности измерений расхода рабочей жидкости, % |
±2,0 |
|
Количество ИК расхода рабочей жидкости, шт. |
1 |
|
Диапазон измерений частоты переменного тока, Гц |
от 100 до 2100 |
|
Пределы допускаемой приведенной (к ВП) погрешности измерений частоты переменного тока, % |
±0,5 |
|
Количество ИК частоты переменного тока, шт. |
4 |
|
Диапазон измерений напряжения переменного тока, В |
от 0,56 до 5,56 |
|
Пределы допускаемой приведенной (к ВП) погрешности измерений напряжения переменного тока, % |
±0,5 |
|
Количество ИК напряжения переменного тока, шт. |
1 |
|
Диапазон измерений напряжения постоянного тока, В |
от 0,5 до 4,5 |
|
Пределы допускаемой приведенной (к ВП) погрешности измерений напряжения постоянного тока, % |
±0,5 |
|
Количество ИК напряжения постоянного тока, шт. |
2 |
|
Диапазон измерений напряжения постоянного тока, В |
от 0,25 до 4,75 |
|
Пределы допускаемой приведенной (к ВП) погрешности измерений напряжения постоянного тока, % |
±1,0 |
|
Количество ИК напряжения постоянного тока, шт. |
1 |
|
Диапазон измерений электрического сопротивления, Ом |
от 100 до 160 |
|
Пределы допускаемой приведенной (к ВП) погрешности измерений электрического сопротивления, % |
±0,5 |
|
Количество ИК электрического сопротивления, шт. |
4 |
|
Диапазон измерений температуры рабочей жидкости, оС |
от 30 до 150 |
|
Пределы допускаемой абсолютной погрешности измерений температуры рабочей жидкости, оС |
±2,0 |
|
Количество ИК температуры рабочей жидкости, шт. |
2 |
|
Диапазон измерений температуры рабочей жидкости, оС |
от 30 до 150 |
|
Пределы допускаемой абсолютной погрешности измерений температуры рабочей жидкости, оС |
±2,0 |
|
Количество ИК температуры рабочей жидкости, шт. |
2 |
|
Диапазон измерений тепловой мощности рабочей жидкости, кДж/мин (ккал/мин) |
от 0 до 670 (от 0 до 160) |
|
Пределы допускаемой относительной погрешности измерений тепловой мощности рабочей жидкости, % * - для ДТ рабочей жидкости менее 3 оС метрологические характеристики ИК тепловой мощности рабочей жидкости не нормируются |
±3,5* |
|
Наименование характеристики |
Значение |
|
Количество ИК тепловой мощности, шт. |
1 |
|
Диапазон измерений температуры корпуса изделия, оС |
от 0 до 150 |
|
Пределы допускаемой абсолютной погрешности измерений температуры корпуса изделия, оС |
±2,0 |
|
Количество ИК температуры корпуса изделия, шт. |
2 |
|
Диапазон измерений интервалов времени, мин |
от 0,5 до 200 |
|
Пределы допускаемой абсолютной погрешности измерений интервалов времени, мин |
±0,02 |
|
Количество ИК интервалов времени, шт. |
1 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
220+22 50+1 |
|
Максимальная потребляемая мощность, В-А, не более |
500 |
|
Габаритные размеры, (длина^ширина^высота), мм, не более: - стойки управления - монитора - клавиатуры - мыши - шкафа генератора переменного тока - шкафа измерительного температуры - шкафа измерительного датчиков 4...20 - шкафа измерительного - блока измерительного вибрации - блока измерительного - датчика T10F - датчика тахометрического МЭД-1 - датчика силы U2B (20 кН) - датчика давления DMP - вибропреобразователя МВ-46 - усилителя заряда АР5000-001 - термометра сопротивления ДТС064-50М - термометра сопротивления П-109 - термометра сопротивления ТС742С - тепловычислителя СПТ961 - секундомера-измерителя ИВПР-203М - преобразователя расхода турбинного ТПР-11 Масса, кг, не более: - стойки управления - монитора - клавиатуры - мыши - шкафа генератора переменного тока - шкафа измерительного температуры - шкафа измерительного датчиков 4.20 - шкафа измерительного - блока измерительного вибрации |
600x600x1400 180x560x430 140x450x20 115x60x35 200x400x500 140x350x400 140x350x400 140x350x400 300x250x165 300x250x165 250x70x350 14x14x55 300x250x165 110x35x35 45x45x30 15x150x90 80x20x20 120x40x40 2403x15x5 40x250x165 35x110x140 95x36x92 145,0 3,5 0,7 0,1 10 7 7 7 5 |
|
Наименование характеристики |
Значение |
|
- блока измерительного |
5 |
|
- датчика T10F |
7,5 |
|
- датчика тахометрического МЭД-1 |
0,3 |
|
- датчика силы U2B (20 кН) |
5 |
|
- датчика давления DMP |
0,2 |
|
- вибропреобразователя МВ-46 |
0,1 |
|
- усилителя заряда АР5000-001 |
0,1 |
|
- термометра сопротивления ДТС064-50М |
0,1 |
|
- термометра сопротивления П-109 |
0,2 |
|
- термометра сопротивления ТС742С |
0,2 |
|
- тепловычислителя СПТ961 |
1,5 |
|
- секундомера-измерителя ИВПР-203М |
0,3 |
|
- преобразователя расхода турбинного ТПР-11 |
0,8 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре 25°С, % - атмосферное давление, кПа |
от +10 до +30 от 30 до 80 от 97,3 до 104,6 |
Знак утверждения типа
наносится на стойку управления в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
1 Стойка управления |
СТ770.30.00.000 |
1 шт. |
|
1.1 Системный блок |
AMD Atlon II X2 240/ 2,8ГГц/ 1024Мb/250Gb (встроенные LAN, USB) |
1 шт. |
|
1.2 Источник бесперебойного питания |
Smart UPS 450 |
1 шт. |
|
1.3 АЦП (с процессором) |
L-780-85 |
1 шт. |
|
1.4 Многоканальный измерительный усилитель |
MGCplus |
1 шт. |
|
1.5 Конвертер USB/RS485 |
АС4 |
1 шт. |
|
2 Рабочее место оператора 2.1 Монитор 2.2 Клавиатура 2.3 Мышь |
Philips Genius Defender |
2 шт. 1 шт. 1 шт. |
|
3 Датчик крутящего момента силы |
T10F |
3 шт. |
|
4 Датчик тахометрический |
МЭД-1-15-2,0 |
2 шт. |
|
5 Датчик силы |
U2B (20 кН) |
1 шт. |
|
6 Датчик давления |
DMP 331 DMP 333 |
5 шт. 3 шт. |
|
7 Датчик расхода |
ТПР11-1-1 |
1 шт. |
|
8 Вибропреобразователь |
МВ-46 |
8 шт. |
|
9 Усилитель заряда |
АР5000-001 |
8 шт. |
|
10 Термометр сопротивления |
ДТС064-50М.В3.80 |
3 шт. |
|
11 Термометр сопротивления |
П-109 |
1 шт. |
|
12 Термометр сопротивления |
ТС742С |
2 шт. |
|
Наименование |
Обозначение |
Количество |
|
13 Тепловычислитель |
СПТ961 |
1 шт. |
|
14 Шкаф генератора переменного тока 14.1 Трансформатор тока 14.2 Прибор |
СТ770.40.00.000 ТФ-1 РМ130Р Plus |
1 шт. 3 шт. 1 шт. |
|
15 Шкаф генератора переменного тока 15.1 Трансформатор тока 15.2 Прибор |
СТ770.40.00.000-01 ТФ-1 РМ130Р Plus |
1 шт. 3 шт. 1 шт. |
|
16 Шкаф измерительный температуры 16.1 Многоканальный регулятор температуры |
СТ770.60.00.000 Термодат-22М2 |
1 шт. 2 шт. |
|
17 Шкаф измерительный датчиков 4...20 17.1 Нормирующий усилитель 17.2 Многоканальный регулятор температуры |
СТ770.50.00.000 DataForth Термодат-22М2 |
1 шт. 3 шт. 1 шт. |
|
18 Шкаф измерительный 18.1 Нормирующий усилитель 18.2 Многоканальный регулятор температуры |
СТ770.80.00.000 DataForth Термодат-22М5 |
1 шт. 2 шт. 1 шт. |
|
19 Тепловычислитель |
СПТ961 |
1 шт. |
|
20 Блок измерительный 20.1 Установка измерительная |
СТ770.70.00.000 LTR |
1 шт. 1 шт. |
|
21 Блок измерительный вибрации 21.1 Установка измерительная |
СТ012.20.00.000-07 LTR |
2 шт. 1 шт. |
|
22 Секундомер-измеритель временных параметров реле и выключателей |
ИВПР-203М |
1 шт. |
|
23 Комплект кабелей |
1 к-т. | |
|
24 Программное обеспечение |
Гарис |
1 шт. |
|
25 Формуляр |
СТ770.20.00.000 ФО |
1 экз. |
|
26 Руководство по эксплуатации |
СТ770.20.00.000 РЭ |
1 экз. |
|
27 Методика поверки |
СТ770-017.02 МП1 |
1 экз. |
Таблица 5 - Комплект ЗИП
|
Наименование |
Обозначение |
Количество |
|
1 Кабель для поверки ДМ |
СТ720.00.13.000 |
1 шт. |
|
2 Кабель для поверки ДР и IU |
СТ720.00.14.000 |
1 шт. |
|
3 Кабель для поверки ИК силы |
СТ760.00.13.000 |
1 шт. |
|
4 Рама для нагружения * |
СТ020.00.04.000 |
1 шт. |
|
5 Кабель для поверки IU |
СТ760.00.12.000 |
1 шт. |
|
6 Кабель для поверки IU СПТ |
СТ770.00.12.000 |
1 шт. |
|
7 Кабель для поверки ДВ |
СТ720.00.16.000 |
2 шт. |
|
8 Кабель питания генератора тест-сигнала |
СТ720.00.21.000 |
1 шт. |
|
9 Генератор тест-сигнала |
СТ720.00.20.000 |
1 шт. |
|
10 Кабель для поверки ДР и IU |
СТ720.00.14.000 |
1 шт. |
|
11 Кабель для поверки ИКЧВ |
СТ770.00.11.000 |
1 шт. |
|
12 Кабель для поверки П-109 |
СТ770.83.00.000 |
1 шт. |
|
13 Кабель для поверки ИК температуры |
СТ720.81.00.000 |
1 шт. |
|
14 Кабель для поверки ИК температуры СПТ |
СТ770.82.00.000 |
1 шт. |
* - поставляется по отдельному заказу
Сведения о методах измерений
приведены в разделе «Методика калибровки» руководства по эксплуатации СТ770.20.00.000.РЭ
«Система измерительная для стендовых испытаний главных редукторов вертолетов СИГР-6».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления»
Приказ Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. № 1621 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»
Приказ Федерального агентства по техническому регулированию и метрологии от 01.10.2018 № 2091 «Об утверждении государственной поверочной схемы для средств
измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А»
Приказ Федерального агентства по техническому регулированию и метрологии от 29.05.2018 № 1053 «Об утверждении Государственной поверочной схемы для средств
измерений переменного электрического напряжения в диапазоне частот 1-10-1 до 2409 Гц»
ГОСТ 8.663-2009 ГСИ. Государственная поверочная схема для средств измерений силы
ГОСТ 8.017-79 ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа
МИ 2070-90 ГСИ. Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ Р 8.752-2011 ГСИ. Государственная поверочная схема для средств измерений крутящего момента силы
Смотрите также
