Комплексы аппаратно-программные «ТРАФИК-СКАНЕР-П» (далее комплексы) предназначены для измерений текущего времени (интервалов времени), синхронизированного с национальной шкалой времени Российской Федерации UTC(SU).

Информация по Госреестру

Основные данные
Номер по Госреестру 71508-18
Наименование Комплексы аппаратно-программные
Модель ТРАФИК-СКАНЕР-П
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 15.06.2023
Производитель / Заявитель

ООО "ИСС-Интегратор", г.Москва

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 2 года
Зарегистрировано поверок 38
Найдено поверителей 3
Успешных поверок (СИ пригодно) 38 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 17.11.2024

Поверители

Скачать

71508-18: Описание типа СИ Скачать 317.6 КБ
71508-18: Методика поверки 4278-0087-63796276-2017 МП Скачать 1.2 MБ

Описание типа

Назначение

Комплексы аппаратно-программные «ТРАФИК-СКАНЕР-П» (далее комплексы) предназначены для измерений текущего времени (интервалов времени), синхронизированного с национальной шкалой времени Российской Федерации UTC(SU).

Описание

Комплекс обеспечивает фиксацию времени и изображения транспортных средств (ТС), при нахождении их в зоне контроля, распознавание государственных регистрационных знаков (ГРЗ) транспортных средств, находящихся в зоне видимости комплекса, оцифровку шкалы времени по сигналам спутниковых навигационных систем, синхронизацию времени фотофиксации и записи текущего момента времени в сохраняемые фотовидеокадры с дальнейшей передачей на удаленный сервер обработки нарушений правил дорожного движения.

Функционально комплекс состоит из центрального модуля, который является основным элементом комплекса, распознающих и обзорных видеокамер, ИК прожекторов. Комплекс имеет два варианта исполнения: «Локальный» и «ЦОД».

Конструктивно центральный модуль варианта исполнения «Локальный» представляет собой пыле-влагозащищенный подогреваемый корпус в котором размещается сервер с предустановленным программным обеспечением (ПО) TrafficScannerP для сбора и локальной обработки информационных потоков от камер, сетевой коммутатор, GLONASS/ GPS приемник, 3G/4G модем связи (опционально). Центральный модуль варианта исполнения «ЦОД» представляет собой пыле-влагозащищенный подогреваемый корпус, в котором размещается сетевой коммутатор и блоки питания, опционально - маршрутизатор. Сервер варианта исполнения «ЦОД» размещается в специализированном центре обработки данных. В этом варианте для синхронизации времени используется внешний NTP-сервер.

Видеокамеры обзорные обеспечивают контроль дорожной ситуации и фото-видео фиксацию ТС.

Видеокамеры распознающие устанавливаются совместно с ИК-прожекторами на высоте 5-10 метров по ходу движения и на расстоянии от 20 до 80 метров до зоны распознавания и предназначены для фиксации ГРЗ ТС.

Комплексы предназначены для работы при стационарном расположении.

Внешний вид центрального модуля комплексов в вариантах исполнения «Локальный» и «ЦОД» приведен на рисунке 1, место пломбирования комплексов приведено на рисунке 2, сервер варианта исполнения «ЦОД» с местами нанесения знака утверждения типа и пломбировки представлен на рисунке 3, внешний вид распознающей/обзорной видеокамеры с установленным ИК-прожектором на рисунке 4.

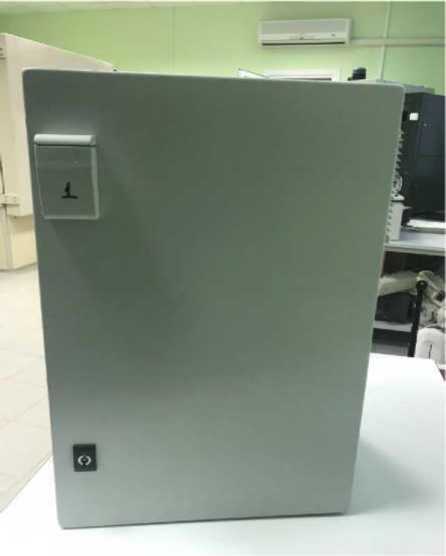

Рисунок 1 - Внешний вид центрального модуля: вариант исполнения «Локальный» и «ЦОД»

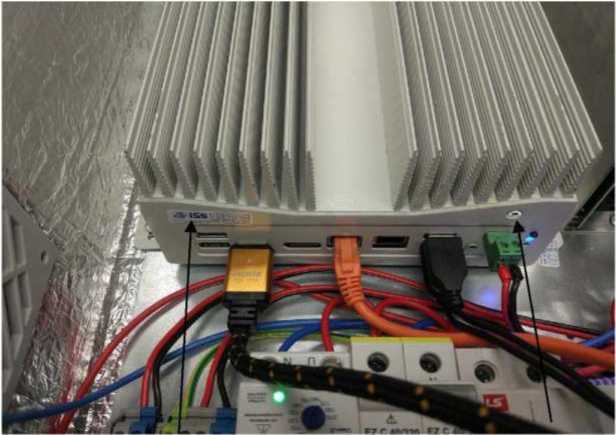

Рисунок 2 - Место пломбирования комплексов

Места пломбирования

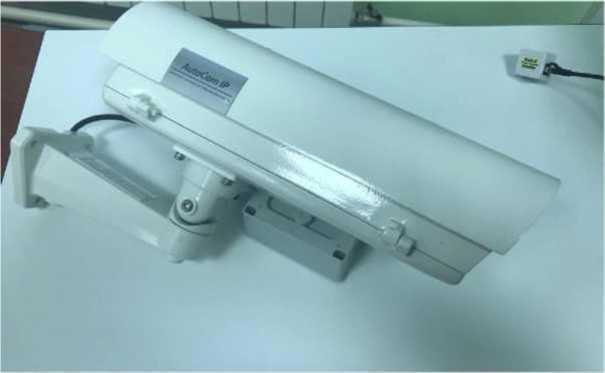

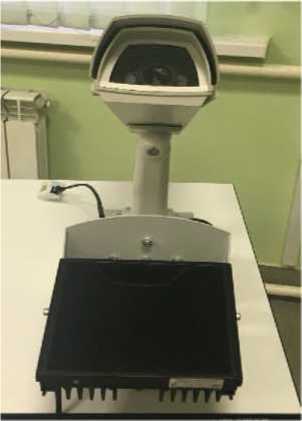

Рисунок 4 - Внешний вид обзорной/распознающей камеры SecurOS IVS AutoCam-IP Full с установленным ИК- прожектором DL252-850-15

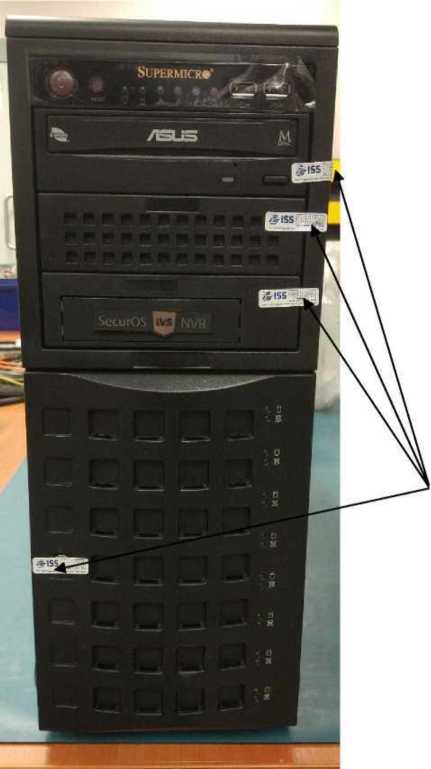

Рисунок 3 - Внешний вид сервера SecurOS-IVS-NVR-AUTO-PRO-6 Комплекса в варианте исполнения «ЦОД» с местами пломбирования сервера

Программное обеспечение

Метрологически значимая часть программного обеспечения (ПО) обеспечивает определение координат комплекса и текущего времени, расчета интервалов времени.

В функции, выполняемые встроенным в комплексы программным обеспечением (ПО), входит:

а) предварительная настройка модулей фотофиксации перед работой;

б) управление видеокамерой, получение видеоизображения зоны контроля;

в) контроль работы комплекса (функции самотестирования и обнаружения сбоев);

г) формирование файлов с информацией о нарушении ПДД;

д) временное хранение полученных в результате работы комплекса данных;

е) передача собранных данных на внешние устройства.

Идентификационные данные метрологически значимой части ПО комплексов приведены в таблице 1.

Таблица 1 - Идентификационные данные метрологически значимой части ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Traffi c S cannerP

Номер версии (идентификационный номер)

9.1.128. и выше

Уровень защиты ПО комплексов и сохраняемых данных от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

Технические характеристики

приведены в таблице 1 и таблице 2.

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение характеристики

Диапазон измерений интервалов времени от 5 с до 24 ч

от 5 с до 24 ч

Пределы допускаемой абсолютной погрешности привязки текущего времени комплекса к шкале времени UTC (SU), с

±1

Таблица 2 - Технические характеристики

Наименование характеристики

Значение характеристики

Время установления рабочего режима, мин, не более: в летнее время в зимнее время

5

40

Условия эксплуатации:

- температура окружающей среды, °С

- относительная влажность при температуре 25 °С, %, не более

- атмосферное давление, кПа

от -40 до +50 90 от 60 до 106,7

Степень защиты по ГОСТ 14254-2015

IP55

Напряжение питания от сети переменного тока частотой (50±1) Гц, В

от 187 до 268

Потребляемая мощность комплекса, В^А, не более - вариант исполнения «Локальный»

- вариант исполнения «ЦОД»

650

650

Наименование характеристики

Значение характеристики

Габаритные размеры составных частей комплексов (длина^ширинахвысота), мм, не более: - центральный модуль SecurOS IVS-PROBOX - видеокамера SecurOS IVS AutoCam-IP Full - ИК-прожектор DL252-850-15

- сервер ЦОД SecurOS-IVS-NVR-AUTO-PRO-6

660x420x260 514x176x160 172x145x61

437x178x648

Масса составных частей комплексов, кг, не более - центральный модуль SecurOS IVS-PROBOX - видеокамера SecurOS IVS AutoCam-IP Full - ИК-прожектор DL252-850-15

- сервер ЦОД SecurOS-IVS-NVR-AUTO-PRO-6

38

4,7

1,6

35

Знак утверждения типа

наносится на титульный лист формуляра и руководства по эксплуатации методом компьютерной графики и на корпус центрального модуля комплекса с помощью этикетки, выполненной типографским способом.

Комплектность

Комплект поставки комплексов приведен в таблице 3.

Таблица 3 - Комплект поставки комплексов

Наименование

Количество

Примечание

1

Комплекс аппаратно-программный «ТРАФИК-СКАНЕР-П» вариант исполнения «Локальный» в составе:

1.1

Центральный модуль SecurOS IVS-PROBOX

1

1.2

Видеокамера обзорная SecurOS IVS AutoCam-IP Full

1-4

по заказу

1.3

Видеокамера распознающая SecurOS IVS AutoCam-IP Full

1-4

по заказу

1.4

ИК прожектор DL252-850-15

2

2

Комплекс аппаратно-программный «ТРАФИК-СКАНЕР-П» вариант исполнения «ЦОД» в составе:

2.1

Центральный модуль SecurOS IVS-PROBOX

1

2.2

Видеокамера обзорная SecurOS IVS AutoCam-IP Full

1-12

по заказу

2.3

Видеокамера распознающая SecurOS IVS AutoCam-IP Full

1-12

по заказу

2.4

ИК прожектор DL252-850-15

2

2.5

Сервер ЦОД SecurOS-IVS-NVR-AUTO-PRO-6

1

3

Комплекс аппаратно-программный «ТРАФИК-СКАНЕР -П» Руководство по эксплуатации 4278-008- 63796276-2017РЭ Комплексы аппаратно-программные «ТРАФИК-СКАНЕР -П»

1

1

4

Комплекс аппаратно-программный «ТРАФИК-СКАНЕР -П» Формуляр 4278-008- 63796276-2017ФО

1

1

5

Комплекс аппаратно-программный «ТРАФИК-СКАНЕР -П» Методика поверки 4278-0087-63796276-2017 МП

1

1

6

Комплект расходных материалов

1

1

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 8.129-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерения времени и частоты;

ГОСТ Р 57144-2016 «Специальные технические средства, работающие в автоматическом режиме и имеющие функции фото- и киносъемки, видеозаписи, для обеспечения контроля за дорожным движением. Общие технические требования»;

Технические условия «Комплекс аппаратно-программный «ТРАФИК-СКАНЕР-П» 4278-008- 63796276-2017ТУ.
