Расходомеры-счетчики жидкости ультразвуковые Sentinel LCT4

Номер в ГРСИ РФ: 71545-18
Категория: Расходомеры
Производитель / заявитель: Фирма "GE Sensing EMEA", Ирландия
Скачать
71545-18: Описание типа СИ Скачать 124.1 КБ
71545-18: Методика поверки МП 0635-1-2017 Скачать 4 MБ
Готовы рассмотреть аналог?
Поставщик: ООО "Энергетика"
Расходомеры-счетчики жидкости ультразвуковые Sentinel LCT4 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Расходомеры-счетчики жидкости ультразвуковые Sentinel LCT4 предназначены для измерения объема и объемного расхода жидкости.

Информация по Госреестру

Основные данные
Номер по Госреестру 71545-18
Наименование Расходомеры-счетчики жидкости ультразвуковые
Модель Sentinel LCT4
Страна-производитель ИРЛАНДИЯ
Срок свидетельства (Или заводской номер) 15.06.2023
Производитель / Заявитель

Фирма "GE Sensing EMEA", Ирландия; Фирма "GE Infrastructure Sensing, LLC", США

ИРЛАНДИЯ

Поверка

Межповерочный интервал / Периодичность поверки 4 года
Зарегистрировано поверок 10
Найдено поверителей 1
Успешных поверок (СИ пригодно) 10 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 17.11.2024

Поверители

Скачать

71545-18: Описание типа СИ Скачать 124.1 КБ
71545-18: Методика поверки МП 0635-1-2017 Скачать 4 MБ

Описание типа

Назначение

Расходомеры-счетчики жидкости ультразвуковые Sentinel LCT4 предназначены для измерения объема и объемного расхода жидкости.

Описание

Принцип действия расходомеров-счетчиков жидкости ультразвуковых Sentinel LCT4 основан на измерении времени распространения ультразвуковых колебаний в измеряемой среде. Генерация и прием ультразвуковых колебаний производится поочередно ультразвуковыми преобразователями. Ультразвуковые преобразователи, работая в режиме передачи сигнала, преобразуют электроэнергию в ультразвуковые импульсы и посылают их через поток жидкости на другой ультразвуковой преобразователь, после чего переключаясь в режим приема сигнала, преобразуют ультразвуковые импульсы обратно в электроэнергию. Разность между временем распространения ультразвуковых импульсов в прямом и обратном направлениях относительно движения потока жидкости пропорциональна скорости потока жидкости. Значение объема и объемного расхода жидкости определяется по скорости потока жидкости посредством программной обработки данных.

Расходомеры-счетчики жидкости ультразвуковые Sentinel LCT4 состоят из первичного преобразователя, на измерительном участке которого расположены ультразвуковые преобразователи, и блока электроники.

Блок электроники расходомеров-счетчиков жидкости ультразвуковых Sentinel LCT4 может комплектоваться аналоговым интерфейсом связи (4 - 20) мА, импульсным (частотным), цифровым интерфейсов RS-232 или RS-485 с поддержкой протокола MODBUS RTU.

Общий вид расходомеров-счетчиков жидкости ультразвуковых Sentinel LCT4 представлен на рисунке 1.

Пломбировка от несанкционированного доступа расходомеров-счетчиков жидкости ультразвуковых Sentinel LCT4 осуществляется нанесением знака поверки давлением на свинцовую (пластмассовую) пломбу, установленную на контровочной проволоке, пропущенную через специальное отверстие в корпусе блока электроники.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

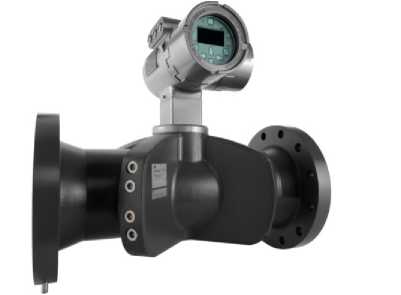

Рисунок 1 - Общий вид расходомеров-счетчиков жидкости ультразвуковых Sentinel LCT4

■Место пломбировки

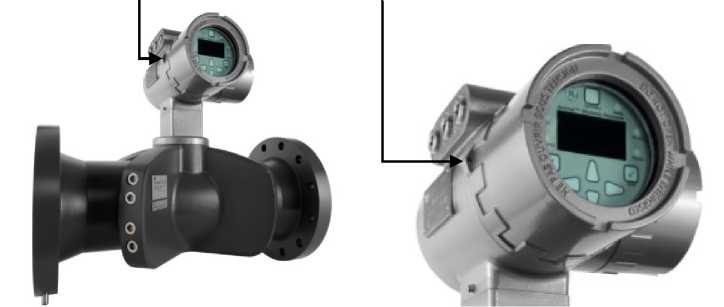

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки расходомеров-счетчиков жидкости ультразвуковых Sentinel LCT4

Программное обеспечение является автономным.

После включения питания встроенное программное обеспечение проводит самодиагностическую проверку, во время работы осуществляет сбор и обработку поступающих данных. Программное обеспечение расходомеров-счетчиков жидкости ультразвуковых Sentinel LCT4 предназначено для обработки входных аналоговых сигналов постоянного тока от преобразователей давления и температуры для индикации показаний, выполнения математической обработки результатов измерений, обеспечения взаимодействия с периферийными устройствами, хранения в энергонезависимой памяти результатов измерений и вывода их на устройства индикации.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

INST

Номер версии (идентификационный номер) ПО

не ниже INST.007

Цифровой идентификатор ПО

-

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014. В программном обеспечении предусмотрена защита от несанкционированного доступа к текущим данным и параметрам настройки посредством ввода пароля доступа.

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Номинальный диаметр

DN75

DN100

DN150

DN200

DN250

DN300

DN350

DN400

DN450

DN500

DN600

Диапазон измерений объемного расхода, м3/ч

- значение наименьшего объемного расхода, Q^um

- значение наибольшего объемного расхода, Оаиб

4 320

10

415

16

585

20

1500

24 2050

48 2550

106

3500

138

4550

174

5750

215

7100

280

9900

Пределы допускаемой относительной погрешности при измерений объема и объемного расхода жидкости, %

±0,15

±0,4

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Номинальный диаметр

DN75  DN100 DN150 DN200 DN250 DN300 DN350 DN400 DN450 DN500 DN600

Измеряемая среда

жидкие углеводороды, сырые и очищенные нефтепродукты, другие жидкости неагрессивные к компонентам расходомера- счетчика

Объемное содержание свободного газа в измеряемой среде, %, не более

не допускается

Вязкость измеряемой жидкости, мм2/с, не более

600

Давление измеряемой среды, МПа, не более

1,6; 4; 10

Диапазон изменения температуры измеряемой среды, °С

от -40 до +140

Условия эксплуатации:

- температура окружающей среды, °С

- относительная влажность, %

- атмосферное давление, кПа

от -40 до +60 от 5 до 95 от 84 до 107

Параметры электрического питания: - напряжение постоянного тока, В - напряжение переменного тока, В - частота переменного тока, Гц

от 12 до 32 от 100 до 240 50±1

Потребляемая мощность, В^А, не более

25

Продолжение таблицы 3

Наименование характеристики

Значение

Номинальный диаметр

DN75

DN100

DN150

DN200

DN250

DN300

DN350

DN400

DN450

DN500

DN600

Габаритные размеры ЭВБ, мм, не более

- высота

- ширина

- длина

490

351

508

530

376

508

601

406

660

659

436

762

726

508

813

770

559

914

828

603

1016

927

686 1067

1037

743

1118

1078 813 1270

1151

940

1321

Масса, кг, не более

78

102

157

225

315

407

488

666

1200

1350

1453

Средний срок службы, лет

Средняя наработка на отказ, ч

25 60000

Маркировка взрывозащиты

1Ex d e 11В+Н2Т6 Gb и 1Ex d 11В+Н2 T6 Gb

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации и паспорта типографским способом, а также на табличку, размещенную на корпусе расходомера-счетчика жидкости ультразвукового Sentinel LCT4 методом предусмотренном изготовителем.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Расходомер-счетчик жидкости ультразвуковой

Sentinel LCT4

1 шт.

Паспорт

GESEN20122017

1 экз.

Руководство по эксплуатации

910-297

1 экз.

Методика поверки

МП 0635-1-2017

1 экз.

Комплект монтажных частей

-

1 комп.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные документы

Приказ Росстандарта от 7 февраля 2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости

Техническая документация фирмы изготовителя.
