Резервуары вертикальные стальные цилиндрические РВС-5000

Номер в ГРСИ РФ: 71556-18
Категория: Резервуары
Производитель / заявитель: ООО "РН-Морской терминал Находка", Приморский край, г. Находка
Скачать
71556-18: Описание типа СИ Скачать 181.8 КБ
Заказать
Поставщик: ООО "САРРЗ"
Резервуары вертикальные стальные цилиндрические РВС-5000 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Резервуары вертикальные стальные цилиндрические РВС-5000 предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.

Информация по Госреестру

Основные данные
Номер по Госреестру 71556-18
Наименование Резервуары вертикальные стальные цилиндрические
Модель РВС-5000
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) на 48 шт. с зав.№ 1А, 1 … 18, 71 … 78, 80 … 92, 99, 100, 102, 103, 104, 149, 152, 153
Производитель / Заявитель

ООО "РН-Морской терминал Находка", г.Находка

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 5 лет
Зарегистрировано поверок 61
Найдено поверителей 3
Успешных поверок (СИ пригодно) 61 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 17.11.2024

Поверители

Скачать

71556-18: Описание типа СИ Скачать 181.8 КБ

Описание типа

Назначение

Резервуары вертикальные стальные цилиндрические РВС-5000 предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.

Описание

Принцип действия резервуаров вертикальных стальных цилиндрических РВС-5000, основан на измерении объема нефти и нефтепродуктов в зависимости от уровня его наполнения.

Резервуары представляют собой стальные сосуды цилиндрической формы с днищем и крышей. Тип резервуаров - наземный вертикальный сварной.

По конструктивным особенностям вертикальные стальные цилиндрические резервуары делятся на:

- резервуары со стационарной крышей без понтона (РВС);

Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные патрубки, расположенные в нижней части резервуара.

Резервуары вертикальные стальные цилиндрические РВС-5000 с заводскими номерами 1А, 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 71, 72, 73, 74, 75, 76, 77, 78, 80, 81, 82, 83, 84, 85, 86, 87, 88, 89, 90, 91, 92, 99, 100, 102, 103, 104, 149, 152, 153 расположены на территории ООО «РН-Морской терминал Находка», г. Находка, Приморского края, ул. Макарова, д.19

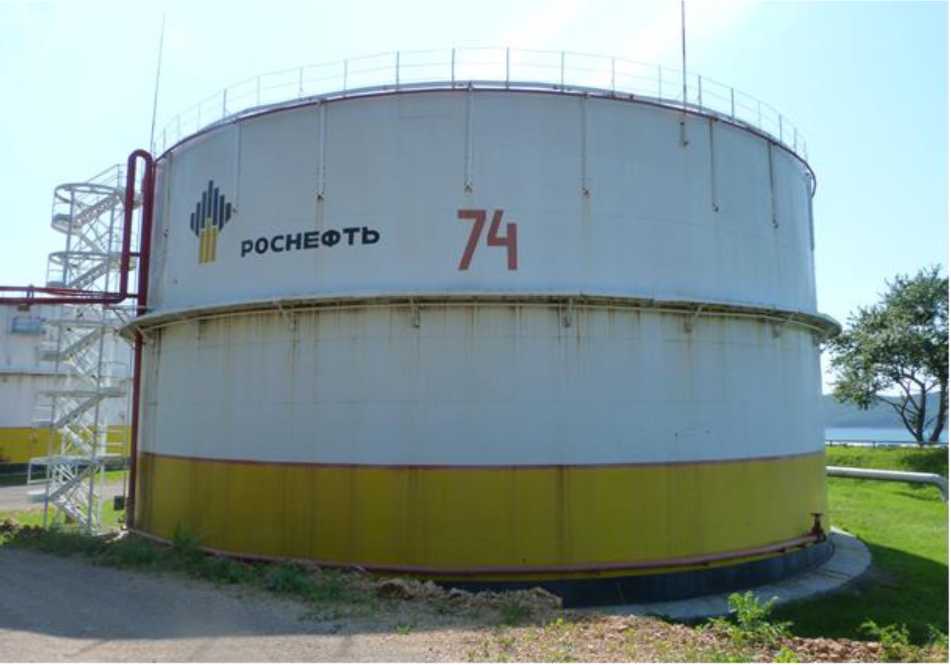

Общий вид резервуаров вертикальных стальных цилиндрических РВС-5000 представлен на рисунке 1.

Рисунок 1 - Общий вид резервуара вертикального стального цилиндрического РВС-5000

Пломбирование резервуаров вертикальных стальных цилиндрических РВС-5000 не предусмотрено.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование параметра

Значения

РВС-5000

Номинальная вместимость, м3

5000

Пределы допускаемой относительной погрешности вместимости резервуара (геометрический метод), %

±0,1

Таблица 2 - Основные технические характеристики

Наименование параметра

Значения

РВС-5000

Условия эксплуатации:

- температура окружающего воздуха, 0С

- атмосферное давление, кПа

от -25 до +40 от 84,0 до 106,7

Средний срок службы, лет, не менее

20

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность

Таблица 3

Наименование

Обозначение

Количество

Резервуар вертикальный стальной цилиндрический РВС-5000

РВС-5000

48 шт.

Паспорт

-

48 экз.

Градуировочная таблица

-

48 экз.

Поверка

осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки»

Основные средства поверки:

- рулетка измерительная металлическая 2-го класса, диапазон измерений от 0 до 10,0 м, от 0 до 20,0 м регистрационный номер в Федеральном информационном фонде средств измерений (далее - регистрационный номер) 46391-11;

- рулетка измерительная металлическая 2-го класса точности с грузом, диапазон измерений от 0 до 10,0 м, от 0 до 20,0 м, от 0 до 30,0 м регистрационный номер 46391-11;

- линейка измерительная металлическая, диапазон измерений от 0 до 500 мм, регистрационный номер 20048-05;

- толщиномер ультразвуковой БУЛАТ 2, диапазон измерений от 0,6 до 20 мм, регистрационный номер в Федеральном информационном фонде средств измерений 46426-11.;

- термометр лабораторный ТЛ-4, диапазон измерения температуры от 0 до плюс 55 °С, регистрационный номер в Федеральном информационном фонде средств измерений 303-61;

- нивелир оптический ADA Ruber-X32, наименьшее расстояние визирования не более 1,0 м, регистрационный номер 43704-10;

- теодолит оптический RGK TO-15, диапазон измерения вертикальных углов от -55 до 60 °, диапазон измерений горизонтальных углов от 0 до 360 °, регистрационный номер 55446-13;

- штангенциркуль типа ЩЦ-П-500-0,1, диапазон измерений от 0 до 500 мм, регистрационный номер 52058-12.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки наносят на свидетельство о поверке и градуировочную таблицу в местах подписи поверителя.

Сведения о методах измерений

отсутствуют.

Нормативные документы

ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости

ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки

Техническая документация ООО «РН-Морской терминал Находка»
