Стенды тормозные СТН (далее по тексту - стенды) предназначены для измерений:

Информация по Госреестру

Основные данные
Номер по Госреестру 71557-18
Наименование Стенды тормозные
Модель СТН
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 15.06.2023
Производитель / Заявитель

ООО "Национальные Системы Контроля", г.Жигулевск

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 1084
Найдено поверителей 47
Успешных поверок (СИ пригодно) 1084 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 22.11.2024

Поверители

Скачать

71557-18: Описание типа СИ Скачать 230.7 КБ
71557-18: Методика поверки МП АПМ 62-17 Скачать 1001.9 КБ

Описание типа

Назначение

Стенды тормозные СТН (далее по тексту - стенды) предназначены для измерений:

- тормозной силы колеса;

- массы транспортного средства, приходящейся на ось;

- усилий на органах управлений;

- давления сжатого воздуха;

- усилия вталкивания сцепного устройства.

Описание

В основу работы стендов положен принцип обратимости движения. Испытуемое транспортное средство устанавливается неподвижно, «дорога» движется с заданной скоростью. Роль дороги выполняют пары роликов, на которые устанавливаются колеса одной оси испытуемого транспортного средства. Каждая пара роликов приводится во вращение от мотор-редуктора и имитирует движение транспортного средства. При нажатии на тормозную педаль тормозной момент каждого колеса через опорные ролики передается на мотор-редуктор привода, корпус которого подвешен балансирно. Реактивный момент, возникающий на корпусе мотор - редуктора при прокручивании заторможенного колеса, передаётся на тензометрические датчики силы (рег. № 57673-14), которые вырабатывают электрические сигналы, пропорциональные тормозным силам на каждой паре роликов. Электрические сигналы после обработки в электронном блоке (далее - контроллер) стендов передаются на персональный компьютер и выводятся на экран монитора и печатающее устройство.

Одновременно производится испытание тормозных сил колес одной оси: передней или задней. Конструкция и программа управления стендов предусматривают измерение тормозных сил полноприводных транспортных средств, не имеющих дифференциала между ведущими осями, путем реверса роликовых пар.

Измерение массы транспортного средства, приходящейся на ось, производится с помощью тензометрических датчиков (рег. № 57673-14), размещаемых под несущей рамой блоков роликов.

Измерение усилий на органах управления тормозными системами автотранспортного средства, производится с помощью силоизмерительного тензорезистивного датчика.

Измерение усилий вталкивания сцепного устройства производится с помощью силоизмерительного тензорезистивного датчика.

Измерение давления сжатого воздуха производится манометром (рег. № 10135-15)

Диаметр роликов и расстояние между ними выбраны для обеспечения устойчивого положения диагностируемого транспортного средства.

Стенды выпускаются в следующих модификациях: СТН 3500, СТН 3500 М, СТН 3000 М.01, СТН 3000 М.02, СТН 1500, СТН 6000, СТН 10000, СТН 13000.01, СТН 13000.02, СТН 16000.01, СТН 16000.02, СТН 18000, которые имеют следующие отличительные особенности:

иицакифидом -СТН 3000М.02, СТН 13000.02, СТН 16000.02, СТН 18000 выполнены в виде би-блоков, т.е. включают в себя независимые левые и правые блоки роликов, выполненные в виде конструктивно законченных модулей;

- модификации СТН 3500, СТН 3500М, СТН 3000М.01, СТН 6000, СТН 10000, СТН 13000.01, СТН 16000.01 выполнены в виде несущей рамы - моноблока с двумя парами опорных роликов, размещенных в раме;

- в модификации СТН 1500 имеется только одна пара роликов.

Каждый блок роликов включает в себя мотор - редуктор, две пары роликов (кроме модификации СТН 1500), рычаги, прикрепленные к статору мотор - редуктора, тензометрические датчики силы, тензометрические датчики измерений массы, контроллер.

Отдельными самостоятельными элементами для всех модификаций стендов являются шкаф управления, с размещенными в нём электрическими узлами управления, монтируемый на стену с помощью анкерных болтов. персональный компьютер с монитором и приборами ввода и вывода информации, который устанавливается на специальную стойку.

Общий вид стендов представлен на рисунках 1 - 4.

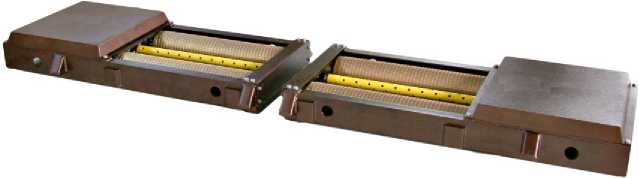

Рисунок 1 - Общий вид стендов тормозных СТН 3500, СТН 3500 М, СТН 3000 М.01, СТН 6000, СТН 10000, СТН 13000.01, СТН 16000.01

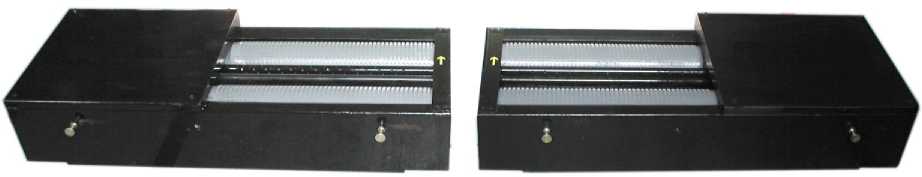

Рисунок 2 - Общий вид стендов тормозных СТН 3000М.02, СТН 13000.02

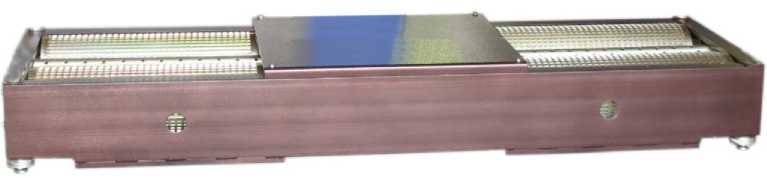

Рисунок 3 - Общий вид стендов тормозных СТН 16000.02, СТН 18000

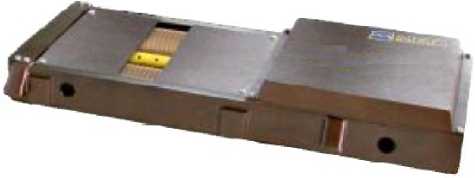

Рисунок 4 - Общий вид стендов тормозных СТН 1500

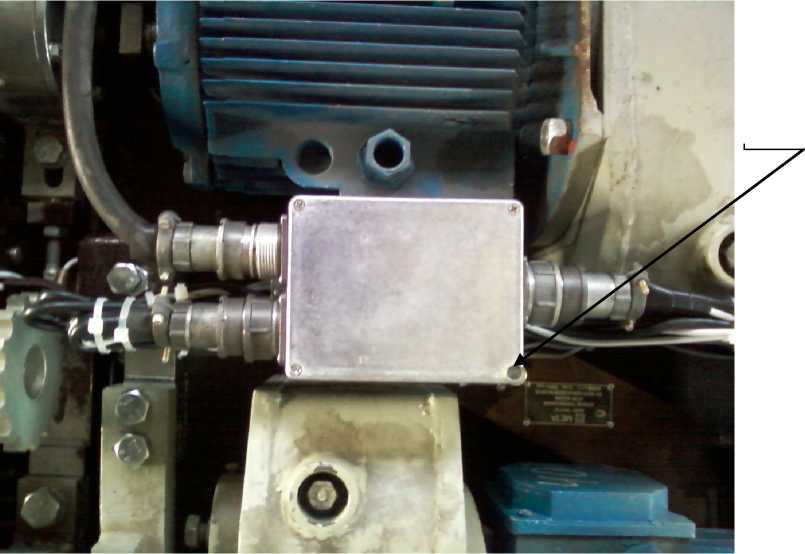

Пломбирование стендов осуществляется установкой пломбировочной чашки на винт крепления крышки контроллера, как показано на рисунке 5.

пломба

Рисунок 5 - Место пломбирования

Программное обеспечение

Для работы со стендами применяется встроенное программное обеспечение «СТН» (далее - ВПО), устанавливаемое в энергонезависимую память контроллера стендов. Контроллер и его интерфейс для загрузки ВПО, пломбируются. После опломбировки ВПО не может быть модифицировано или удалено через какой-либо другой интерфейс.

Однако встроенная в ВПО процедура калибровки, позволяет оператору вносить изменения в основные параметры измерительной системы стендов. Вход в режим калибровки защищён ключом программной защиты.

Уровень защиты ВПО «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационное наименование ПО

СТН

Номер версии (идентификационный номер ПО), не ниже

10.0

Цифровой идентификатор ПО

-

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Модификация

СТН

3500

СТН 3500 М

СТН 3000М. 01

СТН 3000М. 02

СТН 1500

СТН 6000

СТН 10000

СТН 13000. 01

СТН 13000. 02

СТН 16000 .01

СТН 16000. 02

СТН 18000

Диапазон измерений тормозной силы колеса, кН

от 0 до 10

от 0 до 5

от 0 до 181) от 0 до 272)

от 0 до 25

от 0 до 30

от 0 до 40

от 0 до 241) от 0 до 602)

Пределы допускаемой относительной погрешности измерений тормозной силы колеса, %

±3

Диапазон измерений массы транспортного средства, приходящейся на ось, кг

от 0 до 3500

от 0 до 3000

от 0 до 1500

от 0 до 35001) от 0 до 60002)

от 0 до 10000

от 0 до 13000

от 0 до 16000

от 0 до 90001) от 0 до 180002)

Пределы допускаемой относительной погрешности измерений массы транспортного средства, приходящейся на ось, %

±3

Диапазон измерений усилия на органе управления, Н

от 0 до 1000

Пределы допускаемой относительной погрешности измерений усилия на органе управления, %

±5

Диапазон измерений усилия вталкивания сцепного устройства3), Н

от 0 до 3700

Наименование характеристики

Значение

Модификация

СТН

3500

СТН 3500 М

СТН 3000М. 01

СТН 3000М. 02

СТН 1500

СТН 6000

СТН 10000

СТН 13000. 01

СТН 13000. 02

СТН 16000 .01

СТН 16000. 02

СТН 18000

Пределы допускаемой относительной погрешности измерений усилия вталкивания сцепного устройства3), %

±5

Диапазон измерений давления сжатого воздуха4), МПа

от 0 до 1

Пределы допускаемой относительной погрешности измерений давления сжатого воздуха4), %

±5

1) - при скорости движения автомобиля 4 км/ч

2) - при скорости движения автомобиля 2 км/ч

3) - опционально, при заказе потребителем нагружателя сцепного устройства

4) - опционально, при заказе потребителем манометра

Таблица 3 - Основные технические характеристики стендов СТН 3500, СТН 3500 М, СТН 3000М.01, СТН 3000М.02, СТН 1500, СТН 6000

Наименование характеристики

Значение

Модификация

СТН 3500

СТН 3500 М1)

СТН3000М.011)

СТН 3000М.021)

СТН 15001)

СТН 6000

Конструктивное исполнение

Моноблок

Би-блок

Моноблок

Средний диаметр роликов, мм

200

207

138

202

Габаритные размеры (Д*Ш*В), мм, не более: - блока роликов - шкафа управления

2340x680x320

550x460x120

2320x680x320 800x600x250

2300x610x220 800x600x250

2x(1400x750x230) 800x600x250

1400x750x230 800x600x250

2960x680x335 650x500x141

Наименование характеристики

Значение

Модификация

СТН 3500

СТН 3500 М1)

СТН 3000М.011)

СТН 3000М.021)

СТН 15001)

СТН 6000

Масса, кг, не более: - блока роликов - шкафа управления

550

20

550

42

360

42

2x170

42

170

40

800

27

Имитируемая скорость движения автомобиля, км/ч

4

2

4

2

4

2

4

2

4

4/2

Мощность, потребляемая стендом, кВт, не более

7

72)

163)

42)

83)

42)

83)

2,52)

43)

92) 10,53)

Параметры электрического питания:

- напряжение переменного тока, В - частота переменного тока, Гц

380+38-57

50±1

Рабочий диапазон температур эксплуатации блока роликов, °С

от -10 до +40

Средний срок службы, лет, не менее

8

Средняя наработка на отказ, ч, не менее

6000

1) - стенды обеспечивают скорость движения автомобиля 2 км/ч или 4 км/ч

2) - при скорости движения автомобиля 2 км/ч

3) - при скорости движения автомобиля 4 км/ч

Таблица 4 - Основные технические характеристики стендов СТН 10000, СТН 13000.01, СТН 13000.02, СТН 16000.01, СТН 16000.02, СТН18000

Наименование характеристики

Значение

Модификация

СТН 100001)

СТН 13000.011)

СТН 13000.021)

СТН 16000.011)

СТН 16000.021)

СТН 18000

Конструктивное исполнение

Моноблок

Би-блок

Моноблок

Би-блок

Средний диаметр роликов, мм

207

202,5

144,5

172

207

Габаритные размеры (ДхШхВ), мм, не более: - блока роликов - шкафа управления

2950x730x340 800x600x250

2950x730x340 800x600x250

2x(1800x730x331) 800x600x250

2950x730x340 800x600x250

2x(2010x800x440) 800x600x250

2x(2010x880x440) 650x500x141

Наименование характеристики

Значение

Модификация

СТН 100001)

СТН 13000.011)

СТН 13000.021)

СТН 16000.011)

СТН 16000.021)

СТН 18000

Масса, кг, не более: - блока роликов - шкафа управления

860

50

1150

50

2x455

50

945

50

2x600

50

2x650

27

Имитируемая скорость движения автомобиля, км/ч

2

4 4/2

2

4 4/2

2

4 4/2

2

4 4/2

2

4 4/2

4/2

Мощность, потребляемая стендом, кВт, не более

122)

233)

132)

253)

122)

233)

132)

253)

162)

313)

162)

193)

Параметры электрического питания:

- напряжение переменного тока, В

- частота переменного тока, Гц

380+38-57

50±1

Рабочий диапазон температур эксплуатации блока роликов, °С

от -10 до +40

Средний срок службы, лет, не менее

8

Средняя наработка на отказ, ч, не менее

6000

1) - стенды обеспечивают скорость движения автомобиля 2 км/ч, 4 км/ч или 4 и 2 км/ч

2) - при скорости движения автомобиля 2 км/ч

3) - при скорости движения автомобиля 4 км/ч

Знак утверждения типа

наносится на корпус стендов в виде наклейки и на титульный лист паспорта методом печати.

Комплектность

Таблица 5 - Комплектность средства измерений

Наименование

Обозначение

Количество

Блок роликов

-

11)/22)

Шкаф управления3)

-

1

Светофор

-

1

Датчик усилия

-

1

Нагружатель сцепного устройства

-

По заказу

ПО Windows

-

1

Персональный компьютер в составе:

- системный блок ПК4)

- монитор ПК

- клавиатура ПК

- мышь оптическая

- принтер

-----

1

1

1

1

По заказу

USB-адаптер СТН

-

1

Комплект аппарелей (наездов)

-

По заказу

Комплект кабелей

-

1

ПО СТН

-

1

Рычаг

-

По заказу

Устройство нагружающее для поверки датчиков массы

-

По заказу

Силозадающее устройство для датчика усилия

-

По заказу

Силозадающее устройство для датчика нагружателя сцепного устройства

По заказу

Манометр, КТ 4 по ГОСТ 2405-88

-

По заказу

Комплект монтажных элементов

-

1

Паспорт

Н XXX.X00.00.00-XX ПС5)

1

Руководство по эксплуатации

Н XXX.X00.00.00-XX РЭ5)

1

Методика поверки

МП АПМ 62-17

1

1) - для стендов СТН 3500, СТН 3500 М, СТН 3000 М.01, СТН 1500, СТН 6000, СТН 10000, СТН 13000.01, СТН 16000.01

2) - для стендов СТН 3000 М.02, СТН 13000.02, СТН 16000.02, СТН 18000

3) - или стойка управления; в зависимости от заказа

4) - или ноутбук

5) - см. соответствие шифров модификациям стендов в таблице 6

Таблица 6 - Соответствие шифров паспорта и руководства по эксплуатации модификациям стендов

Модификация

Шифр паспорта

Шифр руководства по эксплуатации

СТН 3500

Н 020.000.00.00 ПС

Н 020.000.00.00 РЭ

СТН 3500 М

Н 220.000.00.00 ПС

Н 220.000.00.00 РЭ

СТН 3000 М.01

Н 420.000.00.00 ПС

Н 420.000.00.00 РЭ

СТН 3000 М.02

Н 220.200.00.00 ПС

Н 220.200.00.00 РЭ

Модификация

Шифр паспорта

Шифр руководства по эксплуатации

СТН 1500

Н 220.200.00.00-01 ПС

Н 220.200.00.00-01 РЭ

СТН 6000

Н 341.000.00.00 ПС

Н 341.000.00.00 РЭ

СТН 10000

Н 141.000.00.00 ПС

Н 141.000.00.00 РЭ

СТН 13000.01

Н 159.000.00.00 ПС

Н 159.000.00.00 РЭ

СТН 13000.02

Н 159.400.00.00 ПС

Н 159.400.00.00 РЭ

СТН 16000.01

Н 159.300.00.00 ПС

Н 159.300.00.00 РЭ

СТН 16000.02

Н 059.000.00.00 ПС

Н 059.000.00.00 РЭ

СТН 18000

Н 259.000.00.00 ПС

Н 259.000.00.00 РЭ

Поверка

осуществляется по документу МП АПМ 62-17 «Стенды тормозные СТН. Методика поверки», утверждённому ООО «Автопрогресс-М» «26» января 2018 г.

Основные средства поверки:

- рулетка измерительная металлическая UM3M, (0 - 3000) мм, КТ 3 (рег. № 67910-17);

- рабочий эталон 2-го разряда по ГОСТ 8.640-2014-динамометр (10-1000) Н, ПГ ±0,45 %;

- рабочий эталон 2-го разряда по ГОСТ 8.640-2014 - динамометр (1 - 10) кН, ПГ ±0,45 %;

- рабочий эталон 2-го разряда по ГОСТ 8.640-2014 - динамометр (1 - 50) кН, ПГ ±0,45 %

- рабочий эталон 2-го разряда по ГОСТ 8.640-2014-динамометр (10 -100) кН, ПГ ±0,45 %;

- рабочий эталон 4-го разряда по ГОСТ Р 8.802-2012 - манометр деформационный

(0 - 1) МПа, КТ 1,0.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Приказ Министерства промышленности Российской Федерации от 22 октября 2019 г. N 2498 Об утверждении государственной поверочной схемы для средств измерений силы

Приказ Министерства промышленности Российской Федерации от 6 декабря 2011 г. N 1677 Об утверждении основных технических характеристик средств технического диагностирования и их перечня

ГОСТ 33997-2016 «Колесные транспортные средства. Требования к безопасности в эксплуатации и методы поверки»

ТУ 26.51.66.190- 020-20957254-2017 Стенды тормозные СТН. Технические условия

Смотрите также

Default ALL-Pribors Device Photo
Система измерений количества и показателей качества нефти № 409 (далее - система) предназначена для автоматизированных динамических измерений массы нефти, транспортируемой по трубопроводу, с фиксацией массы нефти за отчетный интервал времени.
Default ALL-Pribors Device Photo
71559-18
Система измерений количества и показателей качества нефтепродуктов № 1240
АО "Транснефть - Верхняя Волга", г.Нижний Новгород
Система измерений количества и показателей качества нефтепродуктов № 1240 (далее -СИКН) предназначена для автоматизированных динамических измерений массы нефтепродукта, транспортируемого по трубопроводу, с фиксацией массы нефтепродукта за отчетный ин...
Координатомеры оптико-механические ОМК-130-02 (далее по тексту - координатомеры) предназначены для измерений относительных координат струны прямых и обратных отвесов, струнных створов, применяемых для контроля перемещений в горизонтальной плоскости с...
Модули ввода/вывода универсальные EBM-B, CPM-C (далее по тексту - модули) предназначены для измерений и преобразований сигналов первичных измерительных преобразователей (термопреобразователей, датчиков с выходным унифицированным сигналом), а также дл...
71562-18
ПЦ 8491Н и ППЦ 9407Н Прицепы-цистерны и полуприцепы-цистерны
ООО "Челябинский машиностроительный завод" (ЧМЗ), г.Челябинск
Прицепы-цистерны ПЦ 8491Н и полуприцепы-цистерны ППЦ 9407Н (далее - ПЦ и ППЦ) являются мерой полной вместимости, предназначены для транспортирования и кратковременного хранения светлых нефтепродуктов, нефти, нефтесодержащих жидкостей плотностью не бо...
