Модули ввода/вывода универсальные EBM-B, CPM-C
| Номер в ГРСИ РФ: | 71561-18 |
|---|---|
| Производитель / заявитель: | ООО "АЕКОН", г.Москва |
Модули ввода/вывода универсальные EBM-B, CPM-C (далее по тексту - модули) предназначены для измерений и преобразований сигналов первичных измерительных преобразователей (термопреобразователей, датчиков с выходным унифицированным сигналом), а также для управления релейными выходами и внешними электрическими цепями в системах автоматического контроля.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 71561-18 |
| Действует | по 15.06.2024 |
| Наименование | Модули ввода/вывода универсальные |
| Модель | EBM-B, CPM-C |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | fced8329-a8ae-2ccc-7609-d58dcb71ca22 |
Производитель / Заявитель
ООО "АЕКОН", РОССИЯ, г.Москва
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
71561-18: Описание типа
2019-71561-18.pdf
|
Скачать | 215.6 КБ | |
|
71561-18: Методика поверки
2018-mp71561-18.pdf
|
Скачать | 773.7 КБ |
Описание типа
Назначение
Модули ввода/вывода универсальные EBM-B, CPM-C (далее по тексту - модули) предназначены для измерений и преобразований сигналов первичных измерительных преобразователей (термопреобразователей, датчиков с выходным унифицированным сигналом), а также для управления релейными выходами и внешними электрическими цепями в системах автоматического контроля.
Описание
Принцип действия модулей основан на аналого-цифровом преобразовании электрических сигналов, поступающих с первичных преобразователей на аналоговые входы, их обработке при помощи встроенного микроконтроллера с возможностью последующей передачи в информационные системы.
Модули обеспечивают обработку полученных значений от аналого-цифрового преобразователя и обмен данными с внешними системами PLC, HMI, SCADA по цифровым интерфейсам Modbus RTU (RS-485), Modbus TCP (LAN).
Модули предназначены для применения в сфере автоматизации производственных процессов.
Конструктивно модули выполнены в пластмассовых корпусах с возможностью установки на DIN-рейку.
Клеммы для подключения входных и выходных сигналов, питания и интерфейсов расположены в верхней и нижней частях лицевой стороны модулей.
Система обозначений модулей при заказе и в документации:
CPM-C: CPMS-XXabcdX-eee-В
EBM-B: EBMX-XXabcdX-eee-B
a - количество входов;
b - количество аналоговых выходов;
c - количество дискретных входов;
d - количество дискретных выходов реле;
eee - дополнительные интерфейсы (BXX - цифровой дисплей, MOD - интерфейс RS485, TCP - интерфейс LAN).
Программа, параметры, служебная информация и калибровочные коэффициенты, устанавливаемые при заводской настройке, а также настройки пользователя хранятся в энергонезависимой памяти.
Внешний вид модулей представлен на рисунках 1-2.

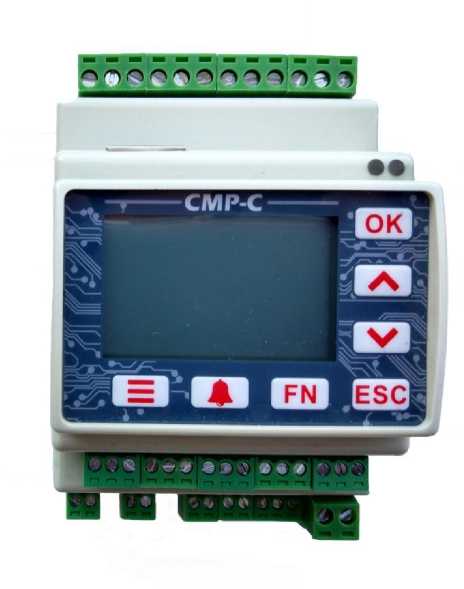

Рисунок 1 - Общий вид модуля СРМ-С, модификация CPMS-XXA604X-BXX-B

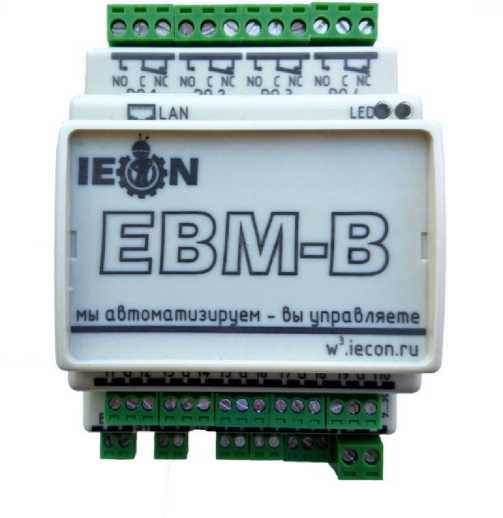

Рисунок 2 - Общий вид модуля EBM-B, модификация EBMX-XXA604X-MOD-B
Конструкция модулей EBM-B, СРМ-С обеспечивает ограничение доступа к определенным частям в целях предотвращения несанкционированной настройки и вмешательства путем пломбировки. Пломбировка производится на боковых панелях модулей пломбирующими наклейками.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 3.

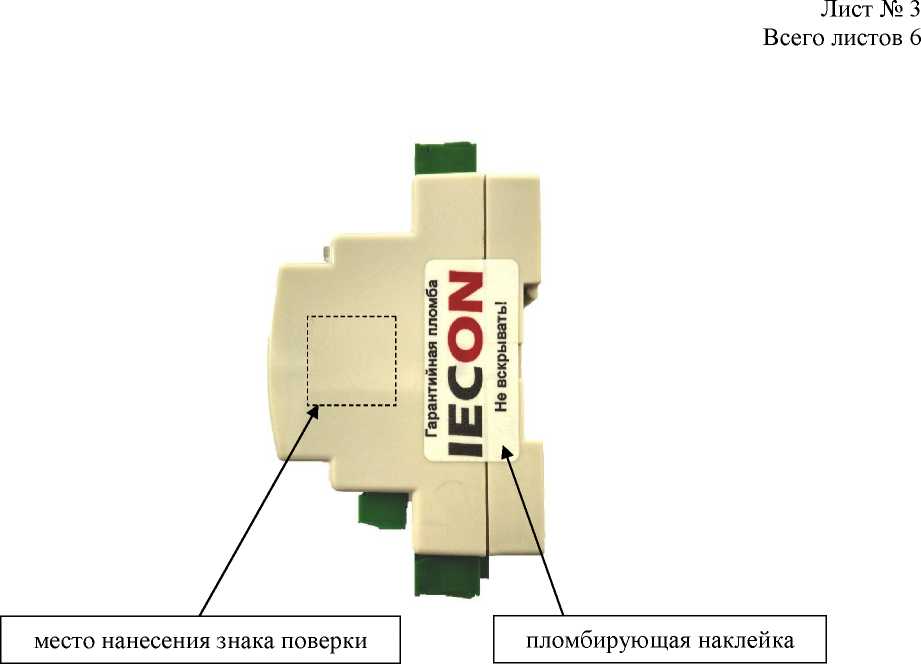

Рисунок 3 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Программное обеспечение
Программное обеспечение (далее - ПО) модулей состоит из двух частей: встроенного программного обеспечения (далее - ВПО) и внешнего ПО «Interpreter» устанавливаемого на персональный компьютер.
В модулях управление аналого-цифровым преобразованием, обработку результатов измерений, обмен информацией с внешними системами и управление работой обеспечивает микроконтроллер, в который в процессе изготовления модулей загружается ВПО (микропрограмма), которое является метрологически значимой частью ПО.
Влияние ВПО учтено при нормировании метрологических характеристик модулей.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Микропрограмма |
|
Номер версии (идентификационный номер) ПО, не ниже |
303 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений аналоговых сигналов напряжения постоянного тока, В |
от 0 до 10 |
|
Диапазон показаний аналоговых сигналов напряжения постоянного тока, В |
от 0 до 12 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной погрешности измерений аналоговых сигналов напряжения постоянного тока, В |
±O,O2 |
|
Диапазон воспроизведения аналоговых сигналов напряжения постоянного тока, В |
от O до 1O |
|
Пределы допускаемой абсолютной погрешности воспроизведения аналоговых сигналов напряжения постоянного тока, В |
±O,O2 |
|
Диапазон измерений аналоговых сигналов силы постоянного тока, мА |
от 4 до 2O |
|
Диапазон показаний аналоговых сигналов силы постоянного тока, мА |
от O до 24 |
|
Пределы допускаемой абсолютной погрешности измерений аналоговых сигналов силы постоянного тока, мА |
±O,O4 |
|
Диапазон измерений сигналов первичных термопреобразователей PtlOOO, °С |
от -1OO до +44O |
|
Диапазон показаний сигналов первичных термопреобразователей PtlOOO, °С |
от -1O5 до +45O |
|
Пределы допускаемой основной абсолютной погрешности измерений сигналов первичных термопреобразователей PtlOOO, °С |
±O,3 |
|
Пределы допускаемой дополнительной абсолютной погрешности измерений сигналов первичных термопреобразователей PtlOOO в рабочих условиях эксплуатации, °С |
±O,3 |
|
Диапазон измерений сигналов первичных термопреобразователей NTC1O, °С |
от -35 до +9O |
|
Диапазон показаний сигналов первичных термопреобразователей NTC1O, °С |
от -4O до +95 |
|
Пределы допускаемой основной абсолютной погрешности измерений сигналов первичных термопреобразователей NTC1O, °С |
±O,5 |
|
Пределы допускаемой дополнительной абсолютной погрешности измерений сигналов первичных термопреобразователей NTC1O в рабочих условиях эксплуатации, °С |
±O,1 |
|
Диапазон измерений сигналов первичных термопреобразователей NTC5O, °С |
от O до +15O |
|
Диапазон показаний сигналов первичных термопреобразователей NTC5O, °С |
от -15 до +155 |
|
Пределы допускаемой основной абсолютной погрешности измерений сигналов первичных термопреобразователей NTC5O, °С |
±O,5 |
|
Пределы допускаемой дополнительной абсолютной погрешности измерений сигналов первичных термопреобразователей NTC5O в рабочих условиях эксплуатации, °С |
±O,1 |
|
Диапазон измерений аналоговых сигналов сопротивления постоянному току, кОм - диапазон 1 - диапазон 2 |
от O до 6O от O до 6OO |
|
Диапазон показаний аналоговых сигналов сопротивления постоянному току, кОм - диапазон 1 - диапазон 2 |
от O до 65,535 от O до 655,35 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Пределы допускаемой основной абсолютной погрешности измерений аналоговых сигналов сопротивления постоянному току в рабочих условиях эксплуатации, Ом - для диапазона от 0 до 60 кОм - для диапазона от 0 до 600 кОм |
±(5+1,540-3 -Иизм) ±(10+540-2^изм) |
|
Пределы допускаемой дополнительной абсолютной погрешности измерений аналоговых сигналов сопротивления постоянному току в рабочих условиях эксплуатации, Ом - для диапазона от 0 до 60 кОм - для диапазона от 0 до 600 кОм |
±(5+2Д10-3 -Иизм) ±(10+540-2^изм) |
|
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, %, не более |
от +15 до +35 95 |
|
Примечания: 1 Иизм — измеренное значение электрического сопротивления, Ом | |
Дополнительно модули оснащены импульсными и релейными выходами, метрологические характеристики которых не нормируются.
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение постоянного тока, В |
от 18 до 30 |
|
Г абаритные размеры средства измерений, мм, не более | |
|
- высота |
107 |
|
- ширина |
72 |
|
- длина |
62 |
|
Масса, г, не более | |
|
- EBM-B |
195 |
|
- CPM-С |
220 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более |
от -10 до +60 95 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Модуль ввода/вывода универсальный |
EBM-B или CPM-C |
1 шт. |
|
Руководство по эксплуатации |
ЕВМ-В.СРМ-С.001 РЭ |
1 экз. |
|
Методика поверки |
МП-ТМС-002/18 |
1 экз. |
Поверка
осуществляется по документу МП-ТМС-002/18 «Модули ввода/вывода универсальные EBM-B, CPM-C. Методика поверки», утверждённому ООО «ТМС РУС» «19» января 2018 г.
Основные средства поверки приведены в таблице 5.
Таблица 5 - Основные средства поверки
|
Наименование средства измерений |
Регистрационный номер в Федеральном информационном фонде |
|
Калибратор многофункциональный CALIBRO 142 |
39949-15 |
|
Мультиметр 3458A |
25900-03 |
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус модуля.
Сведения о методах измеренийНормативные документы
ГОСТ 22261-94 Средства измерения электрических и магнитных величин. Общие технические условия
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ТУ 26.51.45.190-002-88415826-2017 Модули ввода/вывода универсальные EBM-B, CPM-C
