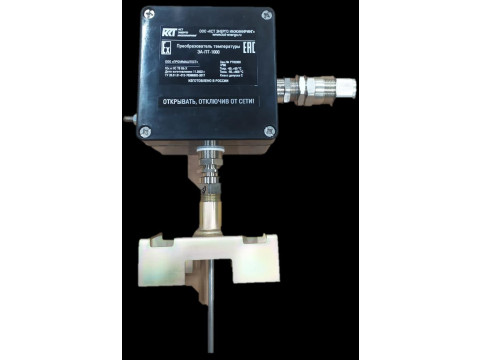

Преобразователи температуры серии "ЭА-ПТ"
| Номер в ГРСИ РФ: | 71572-18 |
|---|---|
| Производитель / заявитель: | ООО "КСТ Энерго Инжиниринг", пос.Софрино |
Преобразователи температуры серии «ЭА-ПТ» (далее - преобразователи) предназначены для измерений температуры поверхности промышленного оборудования или температуры воздуха окружающей среды.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 71572-18 | |||||||||
| Действует | по 15.06.2029 | |||||||||
| Наименование | Преобразователи температуры | |||||||||
| Модель | серии "ЭА-ПТ" | |||||||||
| Модификации |
ЭА-ПТ-Х1 ЭА-ПТ-Х1(н) |
|||||||||
| Приказы |
№2546 от
24.11.2025
— О внесении изменений в сведения об утвержденных типах средств измерений
№194 от
03.02.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | f6ffba8d-141d-33a1-64fd-6826910e617c | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО «КСТ ЭНЕРГО ИНЖИНИРИНГ», РОССИЯ, 450112, Республика Башкортостан, г.о. Уфа, г. Уфа, ул. Мира, д. 61
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
5052
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 5046 (100%) |
| Неуспешных поверок (СИ непригодно) | 6 (0 %) |
| Актуальность информации | 08.02.2026 |
Поверители
Скачать
|
71572-18: Описание типа
2024-71572-18.pdf
Файл устарел
|
Скачать | 204.6 КБ | |
|
71572-18: Методика поверки
2021-mp71572-18.pdf
Файл устарел
|
Скачать | 69.5 КБ | |
|
71572-18: Описание типа
2024-71572-18-1.pdf
Файл устарел
|
Скачать | 204.6 КБ | |
|
71572-18: Описание типа
2025-71572-18.pdf
Файл устарел
|
Скачать | 226.7 КБ | |
|
71572-18: Методика поверки
2021-mp71572-18-1.pdf
Файл устарел
|
Скачать | 69.5 КБ | |
|
71572-18: Описание типа
2025-71572-18-1.pdf
|
Скачать | 226.7 КБ | |
|
71572-18: Описание типа
2024-71572-18-2.pdf
|
Скачать | 204.6 КБ | |
|
71572-18: Описание типа
2026-71572-18.pdf
|
Скачать | 307.8 КБ | |
|
71572-18: Методика поверки
2021-mp71572-18-2.pdf
|
Скачать | 69.5 КБ |
Описание типа
Назначение
Преобразователи температуры серии «ЭА-ПТ» (далее - преобразователи) предназначены для измерений температуры поверхности промышленного оборудования или температуры воздуха окружающей среды.
Описание
Принцип действия преобразователей основан на свойстве платины изменять свое электрическое сопротивление с изменением температуры. Преобразователи представляют собой колпачок из нержавеющей стали, в котором помещен чувствительный элемент, соединенный с установочным кабелем для измерения электрического сопротивления. Другой конец соединительного кабеля с помощью клемм подключен в соединительной коробке. Конструктивно преобразователи отличаются исполнением соединительной коробки, а также длиной и типом соединительного кабеля, номинальное значение длины которого в мм указывается в условном обозначении преобразователей «ЭА-ПТ-Х1», где - Х1-длина соединительного кабеля в мм. Преобразователи выпускаются в 2-х модификациях ЭА-ПТ-Х1; ЭА-ПТ-Х1(н), которые отличаются между собой диапазоном измерений.
Конструктивное исполнения преобразователей ГОСТ 14254-2015 удовлетворяет требованиям степени защиты от воздействия воды и пыли IP66.
По устойчивости к механическим воздействиям преобразователи при эксплуатации соответствуют группам исполнения №3 по ГОСТ Р 52931-2008.
По ГОСТ 31610.0-2014 (IEC 60079-0:2011) преобразователи имеют маркировку взрывозащиты 1Ex e IIC T6.. ,Т1 Gb X.
Общий вид преобразователя и места нанесения знака утверждения типа, заводского номера, идентифицирующий каждый экземпляр средства измерений, который наносится методом лазерной печати на информационную табличку (этикетку) в виде цифрового обозначения, приведены на рисунке 1. Пломбирование преобразователей не предусмотрено.
Рисунок 1 - Общий вид преобразователя с указанием мест нанесения знака утверждения типа и заводского номера
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С: мод. ЭА-ПТ-Х1 мод. ЭА-ПТ-Х1(н) |
от -60 до +600 от -60 до +250 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±(0,6+0,01-Itl)* |
|
Номинальное сопротивление при температуре среды 0 °С, Ом |
100 |
|
* где t - температура измеряемой среды, °С | |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Температурный коэффициент, °С-1 |
0,00385 |
|
Класс допуска по ГОСТ 6651-2009 |
С |
|
Максимальный измерительный ток, мА |
10 |
|
Электрическое сопротивление изоляции при температуре от +15 °С до +25 °С, МОм, не менее |
100 |
|
Габаритные размеры, мм, не более: а) защитной коробки (длинахширинахвысота) б) соединительного кабеля с чувствительным элементом |
122х120х90 в соответствии с значением из условного обозначения |
|
Масса, кг, не более: мод. ЭА-ПТ-Х1 мод. ЭА-ПТ-Х1(н) |
1,6 1,5 |
|
Степень защиты от внешних воздействий |
IP66 |
Таблица 3 - Показатели надёжности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч, не менее |
35000 |
|
Средний срок службы, лет, не менее |
10 |
Знак утверждения типа
наносится на титульный лист эксплуатационной документации типографским методом и на защитную коробку преобразователей в виде наклейки.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Преобразователь температуры |
серии ЭА-ПТ1) |
1 шт. |
|
Руководство по эксплуатации |
ТНБВ.405211.007 РЭ |
1 экз. |
|
Паспорт |
ТНБВ.405211.ХХХ1) ПС |
1 экз. |
|
Примечание: 1) - модификация в соответствии с заказом | ||
Сведения о методах измерений
приведены в разделе 1.4 «Устройство и работа преобразователя» руководства по эксплуатации ТНБВ.405211.007 РЭ.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»
ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ТУ 26.51.51-012-70386892-2017 Преобразователь температуры серии «ЭА-ПТ».
Технические условия
