Установки поверочные FMD
Номер в ГРСИ РФ: | 71576-18 |
---|---|
Производитель / заявитель: | Фирма "Flow Management Devices LLC", США |
Установки поверочные FMD предназначены для измерений, хранения и передачи единицы объема (вместимости) жидкости в потоке.
Информация по Госреестру
Основные данные | |
---|---|
Номер по Госреестру | 71576-18 |
Наименование | Установки поверочные |
Модель | FMD |
Страна-производитель | СОЕДИНЕННЫЕ ШТАТЫ |
Срок свидетельства (Или заводской номер) | 15.06.2023 |
Производитель / Заявитель
Фирма "Flow Management Devices LLC", США
СОЕДИНЕННЫЕ ШТАТЫ
Поверка
Межповерочный интервал / Периодичность поверки | 1 год - для передвижных; 2 года - для стационарных |
Зарегистрировано поверок | 15 |
Найдено поверителей | 4 |
Успешных поверок (СИ пригодно) | 14 (93%) |
Неуспешных поверок (СИ непригодно) | 1 (7%) |
Актуальность информации | 17.11.2024 |
Поверители
Скачать
71576-18: Описание типа СИ | Скачать | 140.5 КБ | |
71576-18: Методика поверки МП 0689-1-2017 | Скачать | 904.6 КБ |
Описание типа
Назначение
Установки поверочные FMD предназначены для измерений, хранения и передачи единицы объема (вместимости) жидкости в потоке.
Описание
Принцип действия установок поверочных FMD заключается в повторяющемся вытеснении известного объема жидкости из калиброванного участка установок поверочных FMD поршнем с тарельчатым клапаном под воздействием напора измеряемой среды.
Установки поверочные FMD состоят из следующих основных узлов: цилиндрического калиброванного участка, поршня с тарельчатым клапаном, оптических детекторов положения поршня, устройства возврата поршня с электроприводом, модуля связи PIM и преобразователя расхода турбинного HTM (при необходимости), изготовитель ООО «ЕНХА».
Для измерений температуры измеряемой среды применяются преобразователи температуры или термометры с диапазоном измерений, соответствующим диапазону температур измеряемой среды, с пределами допускаемой абсолютной погрешности измерений температуры ± 0,2 °С. Для измерений давления измеряемой среды применяются преобразователи давления с пределами допускаемой приведенной погрешности измерений давления ± 0,5 % и (или) манометры, показывающие классом точности 0,6 с диапазонами измерений, соответствующими диапазону давления измеряемой среды. Применяются средства измерений температуры и давления утвержденного типа.
Модуль связи обеспечивает управление, сервисное обслуживание и индикацию параметров установок поверочных FMD.
Установки поверочные FMD выпускаются в следующих моделях: FMD-003, FMD-007, FMD-015, FMD-025, FMD-035, FMD-060, FMD-090, FMD-130, FMD-200, отличающиеся значением вместимости калиброванного участка и диапазоном объемного расхода жидкости.

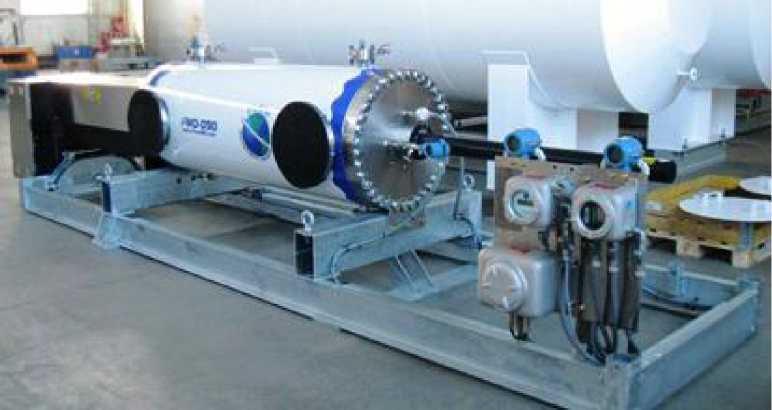

Общий вид установок поверочных FMD приведен на рисунке 1.
Пломбировка установок поверочных FMD осуществляется нанесением знака поверки давлением на свинцовые (пластмассовые) пломбы, установленные на проволоках, пропущенных через крепления детекторов. Места пломбировки установок поверочных FMD приведены на рисунке 2.
Рисунок 1 - Общий вид установок поверочных FMD
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки установок поверочных FMD
Программное обеспечение
отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение | ||||||||
Обозначение модели |
FMD-003 |
FMD-007 |
FMD-015 |
FMD-025 |
FMD-035 |
FMD-060 |
FMD-090 |
FMD- 130 |
FMD- 200 |
Вместимость калиброванного 3* участка, дм * |
7,5 |
18,9 |
37,8 |
75,7 |
94,6 |
151,4 |
283,9 |
340,7 |
530 |
Пределы допускаемой относительной погрешности при определении вместимости калиброванного участка, % |
±0,05 | ||||||||
Примечание - * значение вместимости калиброванного участка установки поверочной FMD определяется при ее поверке. |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение | ||||||||
Обозначение модели |
FMD-003 |
FMD-007 |
FMD-015 |
FMD-025 |
FMD-035 |
FMD-060 |
FMD-090 |
FMD- 130 |
FMD- 200 |
Наибольший объемный расход жидкости, м3/ч |
68 |
150 |
330 |
560 |
790 |
1350 |
2000 |
2900 |
4500 |
Наименьший объемный расход жидкости, м3/ч |
0,057 |
0,125 |
0,3 |
0,5 |
0,7 |
1,1 |
1,7 |
2,4 |
3,75 |
Исполнение |
стационарное, передвижное | ||||||||
Измеряемая среда |
нефть по ГОСТ Р 51858-2002 «Нефть. Общие технические условия», нефть сырая, нефтепродукты, сжиженные газы, химикаты, промышленные жидкости, вода |
Продолжение таблицы 2
Давление измеряемой среды, МПа, не более |
2,0; 5,0; 10,0; 15,0 | ||||||||
Температура измеряемой среды, оС |
от -40 до +90 | ||||||||
Наличие свободного воздуха в измеряемой среде |
не допускается | ||||||||
Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа |
от -40 до +50 от 84 до 107 | ||||||||
Габаритные размеры, мм, не более: - длина - ширина - высота |
2500 750 1000 |
3000 750 1000 |
4800 850 1100 |
4800 850 1100 |
5500 850 1100 |
6200 1200 1350 |
6200 1500 1500 |
6500 1650 1600 |
7920 2180 2080 |
Масса, кг, не более |
800 |
950 |
1600 |
2000 |
2500 |
4600 |
5700 |
10500 |
16680 |
Параметры электрического питания: - напряжение переменного тока частотой (50±1) Гц, В - напряжение постоянного тока, В |
220 л; 380 24 ± 2,4 | ||||||||
Потребляемая мощность, В •А, не более |
5000 | ||||||||
Выходной сигнал |
дискретный | ||||||||
Средний срок службы, лет |
15 |
Знак утверждения типа
наносится на маркировочную табличку, закрепленную на поверхности установки поверочной FMD, фотохимическим способом или методом гравировки и в верхнюю центральную часть титульного листа руководства по эксплуатации типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
Наименование |
Обозначение |
Количество |
Установка поверочная |
FMD |
1 шт. |
Методика поверки |
МП 0689-1-2017 с изменением № 1 |
1 экз. |
Руководство по эксплуатации |
_ |
1 экз. |
Паспорт |
_ |
1 экз. |
Комплект ЗИП (в соответствии с заказом) |
_ |
1 комп. |
Поверка
осуществляется по документу МП 0689-1-2017 «Инструкция. ГСИ. Установки поверочные FMD. Методика поверки с изменением №1», утвержденному ФГУП «ВНИИР» 11.12.2018 г.
Основные средства поверки:
- рабочий эталон единицы объема жидкости 1-го разряда в соответствии с частью 3 Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденной приказом Росстандарта от 07 февраля 2018, № 256 с пределами допускаемой относительной погрешности ±0,02%;
- весы специальные электронные Kx-T4 Line/K-Line (регистрационный номер 66571-17) с пределами допускаемой относительной погрешности измерений ±0,01 % и диапазоном измерений, соответствующим вместимости калиброванного участка установки поверочной FMD;
- Государственный первичный специальный эталон единиц массы и объема жидкости в потоке, массового и объемного расходов жидкости ГЭТ 63-2019.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельства о поверке установок поверочных FMD, а также на пломбы, установленные согласно рисунку 2.
Сведения о методах измерений
приведены в эксплуатационном документе
Нормативные документы
Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденная приказом Росстандарта от 07.02.2018, № 256
Техническая документация изготовителя
