Анализаторы электрохирургических устройств QA-ES III
| Номер в ГРСИ РФ: | 71666-18 |
|---|---|
| Производитель / заявитель: | Фирма "Fluke Corporation", США |
Анализаторы электрохирургических устройств QA-ES III (далее - анализаторы) предназначены для измерений силы и напряжения переменного тока, электрической мощности, воспроизведения электрического сопротивления.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 71666-18 |
| Наименование | Анализаторы электрохирургических устройств |
| Модель | QA-ES III |
| Страна-производитель | СОЕДИНЕННЫЕ ШТАТЫ |
| Срок свидетельства (Или заводской номер) | 28.06.2023 |
Производитель / Заявитель
Фирма "Fluke Biomedical", США
СОЕДИНЕННЫЕ ШТАТЫ
Поверка
| Межповерочный интервал / Периодичность поверки | 2 года |
| Зарегистрировано поверок | 104 |
| Найдено поверителей | 4 |
| Успешных поверок (СИ пригодно) | 104 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 24.11.2024 |
Поверители
Скачать
| 71666-18: Описание типа СИ | Скачать | 167.7 КБ | |
| 71666-18: Методика поверки МП-610-005-2018 | Скачать | 993.8 КБ |
Описание типа
Назначение
Анализаторы электрохирургических устройств QA-ES III (далее - анализаторы) предназначены для измерений силы и напряжения переменного тока, электрической мощности, воспроизведения электрического сопротивления.
Описание
Принцип действия анализаторов основан на предварительном масштабировании входных сигналов напряжения и силы переменного тока на регулируемой нагрузке с последующими преобразованиями их в цифровой код при помощи АЦП, обработки и выдачи результатов на жидкокристаллический дисплей (ЖК-дисплей).
Конструктивно анализатор выполнен в моноблочном исполнении в ударопрочном металлическом корпусе. На передней панели расположены: ЖК-дисплей, органы управления, выходные разъёмы управления электрохирургическими устройствами CUT, COAG и общий разъём COMMON, входные разъемы программируемой нагрузки VARIABLE HI, VARIABLE LO и FIXED, входной разъём CQM для контроля качества контакта и разъём интерфейса USB. На задней панели расположены выходные разъёмы для подключения осциллографа, сетевого шнура питания, клемма заземления.
Общий вид анализатора с указанием места размещения знака утверждения типа представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Место нанесения знака утверждения типа

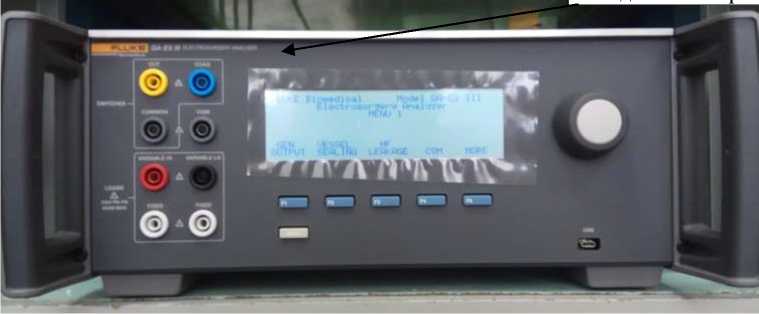

Рисунок 1 - Общий вид анализатора электрохирургических устройств QA-ES III
Место пломбировки от несанкционированного доступа

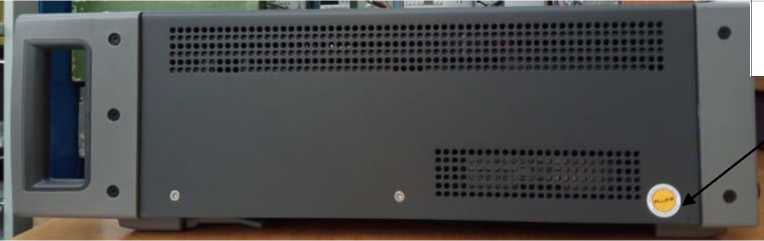

Рисунок 2 - Схема пломбировки от несанкционированного доступа
Программное обеспечение
Анализаторы имеют встроенное и внешнее программное обеспечение (ПО).
Встроенное ПО Fluke Biomedical используется для проведения и просмотра результатов измерений, изменения параметров измерений, просмотра памяти данных и т.д. ПО запускается в автоматическом режиме после включения анализатора, идентифицируется на экране ЖК-дисплея. Встроенное ПО является метрологически значимым.
Опциональное внешнее ПО Ansur QA-ES III Plug in позволяет проектировать протоколы тестов, удаленно управлять анализатором, сохранять результаты тестирования и является метрологически незначимым.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
З |
начение |
|
Идентификационное наименование ПО |
Fluke Biomedical |
Ansur QA-ES III Plug in |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0.1 |
не ниже 1.0 |
|
Цифровой идентификатор ПО |
- |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Воспроизводимые значения электрического сопротивления переменного тока в диапазоне частот от 30 Гц до 2 МГц, Ом |
0, 10, 20; от 25 до 2500 включ. (с шагом 25); св. 2500 до 5200 (с шагом 100) |
|
Пределы допускаемой абсолютной погрешности воспроизведения электрического сопротивления переменного тока в диапазоне частот от 30 Гц до 100 кГц включ., Ом Пределы допускаемой относительной погрешности воспроизведения электрического сопротивления переменного тока в диапазоне частот св. 100 кГц до 2 МГц, % |
±(2,5-10"2-Rb* + 1) ±10 |
|
Воспроизводимое значение электрического сопротивления переменного тока (HF Leakage) в диапазоне частот от 30 Гц до 2 МГц, Ом |
200 |
|
Пределы допускаемой относительной погрешности воспроизведения электрического сопротивления переменного тока (HF Leakage), % |
±2,5 |
|
Воспроизводимые значения электрического сопротивления постоянного тока (CQM), Ом |
от 0 до 475 (с шагом 1) |
|
Пределы допускаемой абсолютной погрешности воспроизведения электрического сопротивления в диапазоне от 0 до 10 Ом, Ом Пределы допускаемой относительной погрешности воспроизведения электрического сопротивления в диапазоне от 11 до 475 Ом, % |
±0,5 ±5 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений силы переменного тока в диапазоне частот от 100 Гц до 1 МГц, мА |
от 0 до 5500 |
|
Пределы допускаемой абсолютной погрешности измерений силы переменного тока, мА |
±(2,5-10’2-1изм** + 1) |
|
Диапазон измерений амплитуды напряжения переменного тока в диапазоне частот от 100 Гц до 1 МГц, от пика до пика, В |
от 0 до 1 -103 |
|
Пределы допускаемой абсолютной погрешности измерений амплитуды напряжения переменного тока, от пика до пика, В |
±(10-10’2-Uu3m*** + 50) |
|
Диапазон измерений электрической мощности, Вт |
от 0 до 500 |
|
Пределы допускаемой абсолютной погрешности измерений электрической мощности в диапазоне от 0 до 9 Вт включ., Вт Пределы допускаемой относительной погрешности измерений электрической мощности в диапазоне св. 9 до 500 Вт, % |
±(5-10’2- Nu3m**** + 1) ±5 |
|
* RB - воспроизводимое значение электрического сопротивления, Ом 1изм - измеряемое значение силы переменного тока, мА; иизм - измеряемое значение напряжения переменного тока, В; NU3M - измеряемое значение электрической мощности, Вт | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Питание от сети переменного тока: | |
|
- напряжение, В |
от 198 до 242 |
|
- частота, Гц |
от 43 до 67 |
|
Потребляемая мощность, В-А, не более |
30 |
|
Габаритные размеры анализатора, мм, не более | |
|
- высота |
145 |
|
- ширина |
350 |
|
- длина |
470 |
|
Масса, кг, не более |
7,5 |
|
Рабочие условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от 18 до 28 |
|
- относительная влажность окружающего воздуха, % |
от 30 до 80 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и на корпус анализатора в виде наклейки.
Комплектность
Комплект поставки приведен в таблице 4.
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Анализатор электрохирургических устройств |
QA-ES III |
1 шт. |
|
Комплект принадлежностей |
- |
1 шт. |
|
Программное обеспечение (опционально) |
Ansur QA-ES III Plug in |
1 шт. |
|
Руководство по эксплуатации |
QA-ES Ш.001РЭ |
1 экз. |
|
Методика поверки |
МП-610-005-2018 |
1 экз. |
Поверка
осуществляется по документу МП-610-005-2018 «Инструкция. Анализаторы электрохирургических устройств QA-ES III. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 06.03.2018 г.
Основные средства поверки:
- измеритель RLC Е4980А, регистрационный номер 62364-15 в Федеральном информационном фонде;
- мультиметр 3458А, регистрационный номер 25900-03 в Федеральном информационном фонде;
- мультиметр цифровой прецизионный Fluke 8508А, регистрационный номер 25984-14 в Федеральном информационном фонде.
- калибратор многофункциональный 3041R, регистрационный номер 57747-14 в Федеральном информационном фонде;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых анализаторов с требуемой точностью.
Знак поверки наносится на анализатор и (или) на свидетельство о поверке в виде наклейки или оттиска.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ Р 8.648-2015 ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1 • 10-2 до 2-109 Гц
ГОСТ Р 8.551-2013 ГСИ. Государственная поверочная схема для средств измерений электрической мощности и электрической энергии в диапазоне частот от 1 до 2500 Гц
Государственная поверочная схема для средств измерений силы переменного электрического тока от 1-10-8 до 100 А в диапазоне частот от 1-10-1 до 1-106 Гц, приложение к приказу Федерального агентства по техническому регулированию и метрологии № 575 от 14 мая 2015 г.
Государственная поверочная схема для средств измерений электрического сопротивления, приложение к приказу Федерального агентства по техническому регулированию и метрологии № 146 от 15 февраля 2016 г.
Техническая документация фирмы-изготовителя
