Камеры электронно-оптические фотохронографические К016
| Номер в ГРСИ РФ: | 71686-18 |
|---|---|
| Производитель / заявитель: | ФГУП "ВНИИОФИ", г.Москва |
Камеры электронно-оптические фотохронографические К016 (далее - камеры) предназначены для измерения временных характеристик оптических импульсов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 71686-18 |
| Действует | по 28.06.2024 |
| Наименование | Камеры электронно-оптические фотохронографические |
| Модель | К016 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 91282445-01d7-2439-0e54-0904f94207b9 |
Производитель / Заявитель
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт оптико-физических измерений» (ФГБУ «ВНИИОФИ»), г. Москва
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 11 (92%) |
| Неуспешных поверок (СИ непригодно) | 1 (8 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
71686-18: Описание типа
2023-71686-18.pdf
|
Скачать | 250.9 КБ | |
|
71686-18: Методика поверки
2018-mp71686-18.pdf
|
Скачать | 564.3 КБ |
Описание типа
Назначение
Камеры электронно-оптические фотохронографические К016 (далее - камеры) предназначены для измерения временных характеристик оптических импульсов.
Описание
Принцип действия камер основан на преобразовании потока оптического излучения, прошедшего через входную щель на фотокатод электронно-оптического преобразователя (ЭОП), в поток фотоэлектронов, который отклоняется (развертывается) импульсным электрическим полем в направлении, перпендикулярном щели, и снова преобразуется в световой поток в люминофоре, нанесенном на волоконно-оптической пластине (ВОП) ЭОП. В результате, регистрируемое с помощью камеры фотохронографическое изображение представляет собой развернутое по люминесцентному экрану изображение входной щели, яркость которого пропорциональна мгновенной мощности излучения.
Камеры представляют собой моноблочную конструкцию, в корпусе которой расположены фотохронографический ЭОП с фотокатодом, отклоняющей системой и люминесцентным экраном на ВОП; электронно-оптический усилитель яркости; блоки питания и управления, а также считывающее устройство.
В состав камер входят также:
- входной объектив (или набор объективов), проецирующий изображение регистрируемого оптического процесса в плоскость промежуточного изображения, совпадающего с входной щелью камеры;
- регулируемая входная щель (или, в зависимости от исполнения, набор сменных щелей);
- электромеханический затвор;
- система объективов, проецирующая изображение щели на фотокатод фотохроно-графического ЭОП.
Камеры К016 выпускаются в следующих модификациях:
К016 - камера для работы в видимом диапазоне;
К016-ИК - камера для работы в видимом и ближнем ИК диапазоне;
К016-УФ - камера для работы в видимом и УФ диапазоне;
К016М - вариант исполнения камеры К016 с модифицированным щелевым узлом.
В зависимости от модификации камеры имеют в своем составе ЭОП с фотокатодами различных типов.

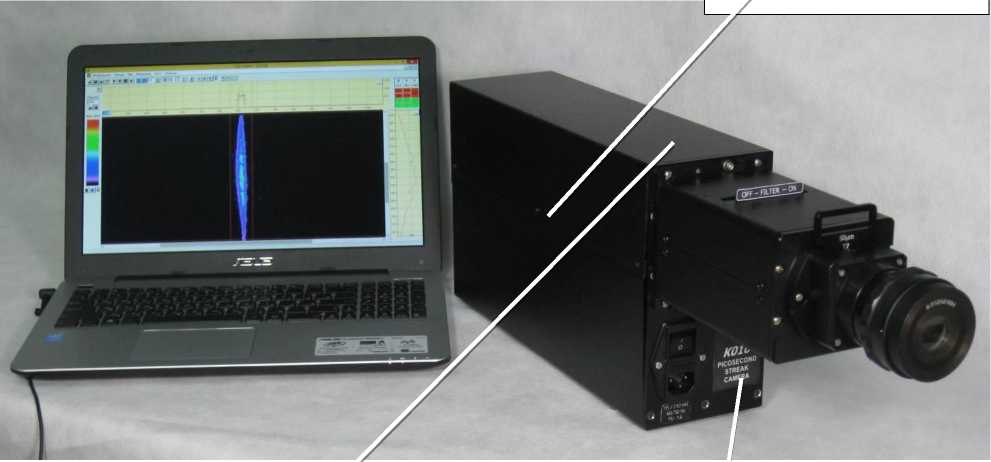

Общий вид камер со схемой мест пломбирования от несанкционированного доступа и обозначением места нанесения знака поверки представлен на рисунке 1.
Место пломбирования
Место нанесения маркировки
Место нанесения знака поверки
Рисунок 1 - Общий вид камеры
Программное обеспечение
Работа с камерами осуществляется с помощью программного обеспечения (ПО) Fast Glance, установленного на персональный компьютер (ПК) с операционной системой Windows.
Основными функциями ПО Fast Glance являются визуализация и обработка изображений, получаемых с помощью камер, а также измерение временных характеристик оптических импульсов в соответствии с ГОСТ Р ИСО 11554-2008.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Fast Glance |
|
Номер версии (идентификационный номер) ПО |
2.0.1 и выше |
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Предел измерения временных интервалов, нс, не менее: при диапазоне развертки, нс/см: 0,1 |
0,16 |
|
0,3 |
0,50 |
|
1 |
1,70 |
|
3 |
5,0 |
|
10 |
18,0 |
|
Пределы основной погрешности измерения временных интервалов при их длительности, равной не менее 2 временным разрешениям на соответствующем диапазоне развёртки, % |
±15 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Область спектральной чувствительности, нм |
от 400 до 710 |
|
Диапазоны развёртки, нс/см |
0,1 0,3 1 3 10 |
|
Временное разрешение при ширине щели 50 мкм на длине волны 532 нм, пс, не более: диапазон развертки, нс/см: 0,1 0,3 1 3 10 |
5 7 17 50 150 |
|
Максимальная частота запуска камеры, Гц, не менее |
8 |
|
Габаритные размеры (без входного объектива), мм, не более: - высота - ширина - длина |
225 115 610 |
|
Масса (без входного объектива), кг, не более |
10 |
|
Напряжение питания от сети с частотой 50-60 Гц, В |
от 85 до 264 |
|
Мощность, потребляемая от питающей сети, Вт, не более |
35 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа |
от +15 до +35 80 от 94 до 106 |
Знак утверждения типа
наносится печатным способом на титульный лист руководства по эксплуатации и наклеиванием этикетки на корпус камер.
Комплектность
Таблица 4 - Комплектность камеры
|
Наименование |
Обозначение |
Количество |
|
Камера электронно-оптическая фотохронографическая К016 |
- |
1 шт. |
|
Входной объектив |
БЛ3.873.437ТУ |
1 шт. |
|
Кабель сетевой |
- |
1 шт. |
|
Кабель коаксиальный |
- |
1 шт. |
|
USB-кабель |
- |
1 шт. |
|
Сменные щели шириной !): 25 мкм 2) |
К016.03.110 |
1 шт. |
|
50 мкм |
К016.03.110-01 |
1 шт. |
|
100 мкм |
К016.03.110-02 |
1 шт. |
|
200 мкм |
К016.03.110-03 |
1 шт. |
|
Мира щелевая |
К016.03.120 |
1 шт. |
|
Наименование |
Обозначение |
Количество |
|
Светофильтры нейтральные оптической плотностью: D = 0,5 Б D = 1 Б D = 2 Б |
- |
1 шт. 1 шт. 1 шт. |
|
Кольцо переходное М42*М54 2) |
- |
1 шт. |
|
Кольцо переходное цанга х М54 2) |
К016.00.019 |
1 шт. |
|
Кольца удлинительные М42 М42 толщиной: 7 мм 14 мм 28 мм |
- |
1 шт. 1 шт. 1 шт. |
|
Пластина крепежная (с 2 винтами) |
К016.10.000 |
1 шт. |
|
Предохранитель 1 А |
ВП2Б-1-1А АГ0.481.304ТУ |
2 шт. |
|
Ноутбук с установленным ПО |
- |
1 шт. |
|
Паспорт |
КВФШ.201112.032ПС |
1 экз. |
|
Методика поверки |
МП 054.Р5-17 |
1 экз. |
|
Руководство по эксплуатации |
КВФШ.201112.032РЭ |
1 экз. |
|
Кейс |
- |
1 шт. |
|
г) Только в модификации К016М 2) Опционально |
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
ГОСТ Р 8.780-2012 ГСИ Государственная поверочная схема для средств измерений энергии, распределения плотности энергии, длительности импульса и длины волны лазерного излучения в диапазоне длин волн от 0,3 до 2,0 мкм;
ГОСТ Р ИСО 11554-2008 Оптика и фотоника. Лазеры и лазерные установки (системы). Методы испытаний лазеров и измерений мощности, энергии и временных характеристик лазерного пучка;
КВФШ.201112.032ТУ Камера электронно-оптическая фотохронографическая
К016 Технические условия.
