Ключи моментные предельные 516.19, 516.14, 516.20, 516.32, 516.40, 516.15, 516.16, 516.60, 516.45, 516.46, 516.35, 516.50, 516.42, 516.51, 516.49, 117.14, 117.38, 117.11, 117.13
| Номер в ГРСИ РФ: | 71705-18 |
|---|---|
| Категория: | Ключи моментные |
| Производитель / заявитель: | Фирма "KS Tools Werkzeuge-Maschinen GmbH", Германия |
| 71705-18: Описание типа СИ | Скачать | 251.6 КБ |
Ключи моментные предельные серии 516.19, 516.14, 516.20, 516.32, 516.40, 516.15,
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 71705-18 |
| Наименование | Ключи моментные предельные |
| Модель | 516.19, 516.14, 516.20, 516.32, 516.40, 516.15, 516.16, 516.60, 516.45, 516.46, 516.35, 516.50, 516.42, 516.51, 516.49, 117.14, 117.38, 117.11, 117.13 |
| Страна-производитель | ГЕРМАНИЯ |
| Срок свидетельства (Или заводской номер) | 28.06.2023 |
Производитель / Заявитель
Фирма "KS Tools Werkzeuge-Maschinen GmbH", Германия
ГЕРМАНИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 1345 |
| Найдено поверителей | 21 |
| Успешных поверок (СИ пригодно) | 1093 (81%) |
| Неуспешных поверок (СИ непригодно) | 252 (19%) |
| Актуальность информации | 23.04.2024 |
Поверители
Скачать
| 71705-18: Описание типа СИ | Скачать | 251.6 КБ |
Описание типа
Назначение
Ключи моментные предельные серии 516.19, 516.14, 516.20, 516.32, 516.40, 516.15, 516.16, 516.60, 516.45, 516.46, 516.35, 516.50, 516.42, 516.51, 516.49, 117.14, 117.38, 117.11, 117.13 (далее - ключи) предназначены для измерений крутящего момента силы при нормированной затяжке резьбовых соединений с правой резьбой.
Описание
Принцип действия ключей основан на срабатывании механизма регулирования значения крутящего момента, расположенного внутри корпуса. Под действием приложенной к рукоятке силы при достижении заранее установленного значения крутящего момента силы ключи издают четко слышимый щелчок, что указывает на достижение установленного крутящего момента силы.
Ключи состоят из корпуса, рукоятки, шкалы с указателем задаваемого крутящего момента силы, фиксатора, предельного механизма, головки с трещоточным механизмом, присоединительным квадратом с шариковым фиксатором.
Выпускаемые модификации ключей различаются между собой диапазонами измерений крутящего момента силы, внешним видом, а также некоторыми техническими характеристиками.
Общий вид ключей представлен на рисунках 1 - 16.
Рисунок 1 - Общий вид ключей моментных предельных серии 516.19
Рисунок 2 - Общий вид ключей моментных предельных серий5 16.16, 516.15
Рисунок 3 - Общий вид ключей моментных предельных серий 117.38, 117.13
Рисунок 4 - Общий вид ключей моментных предельных серий 117.11, 117.14
Рисунок 5 - Общий вид ключей моментных предельных серии 516.50

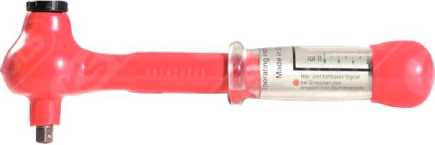

Рисунок 6 - Общий вид ключей моментных предельных серии 516.14
Рисунок 7 - Общий вид ключей моментных предельных серии 516.20
Рисунок 8 - Общий вид ключей моментных предельных серии 516.51
Рисунок 9 - Общий вид ключей моментных предельных серии 516.32

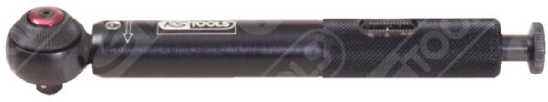

Рисунок 10 - Общий вид ключей моментных предельных серии 516.40
Рисунок 11 - Общий вид ключей моментных предельных серии 516.60
Рисунок 12 - Общий вид ключей моментных предельных серии 516.45
Рисунок 13 - Общий вид ключей моментных предельных серии 516.42
Рисунок 14 - Общий вид ключей моментных предельных серии 516.46
Рисунок 15 - Общий вид ключей моментных предельных серии 516.35
Рисунок 16 - Общий вид ключей моментных предельных серии 516.49
Пломбирование ключей не производится, ограничение доступа обеспечивается конструкцией самих ключей, которая может быть вскрыта только при помощи специального инструмента.
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Модификация |
Диапазон измерений крутящего момента силы, Н^м |
Цена деления шкалы, Н^м |
Пределы допускаемой относительной погрешности измерений крутящего момента силы, % |
|
516.1942 |
от 20 до 200 |
5 |
±3 |
|
516.1932 |
от 10 до 100 |
5 | |
|
516.1972 |
от 60 до 320 |
10 | |
|
516.2042 |
от 20 до 200 |
5 | |
|
516.1412 |
от 5 до 25 |
0,1 | |
|
516.1422 |
от 10 до 50 |
0,25 | |
|
516.1432 |
от 20 до 100 |
0,5 | |
|
516.1442 |
от 40 до 200 |
1 | |
|
516.1472 |
от 60 до 320 |
1 | |
|
516.1482 |
от 80 до 420 |
1 | |
|
516.1490 |
от 110 до 550 |
1 | |
|
516.1493 |
от 150 до 750 |
10 | |
|
516.1495 |
от 200 до 1000 |
20 | |
|
516.1512 |
от 5 до 25 |
0,1 | |
|
516.1522 |
от 10 до 50 |
0,25 | |
|
516.1532 |
от 20 до 100 |
0,5 | |
|
516.1542 |
от 40 до 200 |
1 | |
|
516.1572 |
от 60 до 320 |
1 | |
|
516.1582 |
от 80 до 420 |
1 | |
|
516.1612 |
от 5 до 25 |
0,1 | |
|
516.1622 |
от 10 до 50 |
0,25 | |
|
516.1632 |
от 20 до 100 |
0,5 | |
|
516.1633 |
от 20 до 100 |
0,5 | |
|
516.1642 |
от 40 до 200 |
1 | |
|
516.1652 |
от 40 до 200 |
1 | |
|
516.1672 |
от 60 до 320 |
1 | |
|
516.1682 |
от 80 до 420 |
1 | |
|
516.6042 |
от 20 до 200 |
1,0 | |
|
516.4522 |
от 10 до 60 |
1,0 | |
|
516.4532 |
от 20 до 100 |
1,0 | |
|
516.4542 |
от 40 до 200 |
1,0 | |
|
516.4572 |
от 60 до 350 |
1,0 | |
|
516.4590 |
от 160 до 800 |
1,0 | |
|
516.4595 |
от 200 до 1000 |
1,0 | |
|
516.4622 |
от 10 до 60 |
0,5 | |
|
516.4632 |
от 20 до 100 |
0,5 | |
|
516.4642 |
от 40 до 200 |
1 | |
|
516.4672 |
от 60 до 350 |
1 | |
|
516.3510 |
от 2,5 до 11 |
0,5 | |
|
516.3515 |
от 5 до 33 |
1 | |
|
516.3520 |
от 12 до 68 |
2 | |
|
516.3525 |
от 12 до 68 |
2 | |
|
516.3530 |
от 25 до 150 |
2 | |
|
516.3535 |
от 50 до 250 |
5 | |
|
516.3540 |
от 70 до 350 |
10 | |
|
516.3545 |
от 140 до 800 |
20 | |
|
516.3550 |
от 200 до 1000 |
25 | |
|
516.3555 |
от 500 до 2000 |
50 |
|
Модификация |
Диапазон измерений крутящего момента силы, Н^м |
Цена деления шкалы, Н^м |
Пределы допускаемой относительной погрешности измерений крутящего момента силы, % |
|
117.1184 |
от 5 до 25 |
0,5 |
±3 |
|
117.1185 |
от 5 до 25 |
0,5 | |
|
117.1400 |
от 2 до 12 |
0,5 | |
|
117.1402 |
от 5 до 25 |
0,5 | |
|
117.3805 |
от 5 до 27 |
0,5 | |
|
117.3810 |
от 5 до 50 |
0,5 | |
|
117.1300 |
от 5 до 50 |
2,5 | |
|
117.1301 |
от 5 до 27 |
2,5 | |
|
117.1302 |
от 20 до 100 |
2,5 | |
|
117.1303 |
от 40 до 220 |
2,5 | |
|
516.5030 |
от 6 до 30 |
5 | |
|
516.5031 |
от 6 до 30 |
5 | |
|
516.5032 |
от 8 до 40 |
5 | |
|
516.5033 |
от 8 до 40 |
5 | |
|
516.5034 |
от 20 до 120 |
5 | |
|
516.5035 |
от 20 до 120 |
5 | |
|
516.5036 |
от 40 до 200 |
5 | |
|
516.5037 |
от 40 до 200 |
5 | |
|
516.5038 |
от 40 до 200 |
5 | |
|
516.5039 |
от 50 до 300 |
5 | |
|
516.5040 |
от 50 до 300 |
5 | |
|
516.5041 |
от 80 до 360 |
5 | |
|
516.5042 |
от 80 до 360 |
5 | |
|
516.5043 |
от 110 до 550 |
5 | |
|
516.5044 |
от 110 до 550 |
10 | |
|
516.5045 |
от 140 до 760 |
10 | |
|
516.5046 |
от 140 до 760 |
10 | |
|
516.5047 |
от 140 до 760 |
10 | |
|
516.5048 |
от 140 до 760 |
10 | |
|
516.5049 |
от 520 до 1000 |
10 | |
|
516.5050 |
от 520 до 1000 |
10 | |
|
516.5051 |
от 600 до 1500 |
10 | |
|
516.5052 |
от 600 до 1500 |
10 | |
|
516.5053 |
от 750 до 2000 |
20 | |
|
516.5054 |
от 750 до 2000 |
20 | |
|
516.5055 |
от 1500 до 3000 |
20 | |
|
516.3280 |
от 3 до 15 |
0,5 | |
|
516.4012 |
от 5 до 25 |
0,1 |
±2 |
|
516.4022 |
от 10 до 50 |
0,25 | |
|
516.4032 |
от 20 до 100 |
0,5 | |
|
516.4042 |
от 40 до 200 |
1 | |
|
516.4072 |
от 60 до 320 |
1 | |
|
516.4082 |
от 80 до 420 |
1 | |
|
516.4090 |
от 100 до 550 |
1 | |
|
516.4093 |
от 140 до 750 |
10 | |
|
516.4095 |
от 300 до 1000 |
20 | |
|
516.4912 |
от 5 до 25 |
0,1 | |
|
516.4922 |
от 10 до 50 |
0,25 | |
|
516.4932 |
от 20 до 100 |
0,5 |
|
Модификация |
Диапазон измерений крутящего момента силы, Н^м |
Цена деления шкалы, Н^м |
Пределы допускаемой относительной погрешности измерений крутящего момента силы, % |
|
516.4942 |
от 20 до 200 |
1 |
±2 |
|
516.4972 |
от 60 до 320 |
1 | |
|
516.4982 |
от 80 до 420 |
1 | |
|
516.4212 |
от 5 до 25 |
0,1 | |
|
516.4222 |
от 10 до 50 |
0,25 | |
|
516.4232 |
от 20 до 100 |
0,5 | |
|
516.4242 |
от 40 до 200 |
1 | |
|
516.4252 |
от 40 до 200 |
1 | |
|
516.4272 |
от 60 до 320 |
1 | |
|
516.4282 |
от 80 до 420 |
1 | |
|
516.4290 |
от 110 до 550 |
1 | |
|
516.4293 |
от 150 до 750 |
1 | |
|
516.5150 |
от 1 до 6 |
0,05 |
±3 |
|
516.5151 |
от 3 до 15 |
0,1 | |
|
516.5152 |
от 5 до 25 |
0,2 | |
|
516.5153 |
от 10 до 60 |
0,5 | |
|
516.5154 |
от 20 до 100 |
0,5 | |
|
516.5155 |
от 40 до 200 |
1 | |
|
516.5156 |
от 60 до 340 |
2 | |
|
516.5157 |
от 100 до 600 |
5 | |
|
516.5158 |
от 150 до 800 |
5 | |
|
516.5159 |
от 200 до 1000 |
5 | |
|
516.5160 |
от 300 до 1500 |
10 | |
|
516.5061 |
от 3 до 15 |
0,05 | |
|
516.5062 |
от 5 до 25 |
0,1 | |
|
516.5063 |
от 1 до 6 |
0,2 | |
|
516.5064 |
от 10 до 60 |
0,5 | |
|
516.5065 |
от 20 до 100 |
0,5 | |
|
516.5066 |
от 10 до 60 |
0,5 | |
|
516.5067 |
от 20 до 100 |
0,5 | |
|
516.5068 |
от 40 до 200 |
1 | |
|
516.5069 |
от 60 до 340 |
2 |
Таблица 2 - Основные технические характеристики
|
Модификация |
Размер присоединительного квадрата или прямоугольника, мм (дюйм) |
Масса, г, не более |
Длина, мм, не более |
|
516.1942 |
12,7 (1/2) |
1,120 |
485,00 |
|
516.1932 |
12,7 (1/2) |
0,910 |
395,00 |
|
516.1972 |
12,7 (1/2) |
1,450 |
585,00 |
|
516.2042 |
12,7 (1/2) |
1,300 |
485,00 |
|
516.1412 |
6,35 (1/4) |
0,460 |
289,00 |
|
516.1422 |
9,5 (3/8) |
0,610 |
350,00 |
|
516.1432 |
12,7 (1/2) |
0,910 |
412,00 |
|
516.1442 |
12,7 (1/2) |
1,300 |
500,00 |
|
516.1472 |
12,7 (1/2) |
1,450 |
585,00 |
|
516.1482 |
12,7 (1/2) |
2,100 |
678,00 |
|
516.1490 |
19,05 (3/4) |
3,800 |
960,00 |
|
Модификация |
Размер присоединительного квадрата или прямоугольника, мм (дюйм) |
Масса, г, не более |
Длина, мм, не более |
|
516.1493 |
19,05 (3/4) |
7,300 |
1250,00 |
|
516.1495 |
25,4 (1) |
5,800 |
1500,00 |
|
516.1512 |
6,35 (1/4) |
0,460 |
289,00 |
|
516.1522 |
9,5 (3/8) |
0,610 |
350,00 |
|
516.1532 |
12,7 (1/2) |
0,910 |
412,00 |
|
516.1542 |
12,7 (1/2) |
1,300 |
500,00 |
|
516.1572 |
12,7 (1/2) |
1,450 |
585,00 |
|
516.1582 |
12,7 (1/2) |
2,100 |
678,00 |
|
516.1612 |
9x12* |
0,300 |
280,00 |
|
516.1622 |
9x12* |
0,450 |
335,00 |
|
516.1632 |
9x12* |
0,600 |
375,00 |
|
516.1633 |
14x18* |
1,020 |
375,00 |
|
516.1642 |
9x12* |
0,850 |
465,00 |
|
516.1652 |
14x18* |
0,900 |
470,00 |
|
516.1672 |
14x18* |
1,200 |
565,00 |
|
516.1682 |
14x18* |
1,600 |
650,00 |
|
516.6042 |
12,7 (1/2) |
1,300 |
500,00 |
|
516.4522 |
12,7 (1/2) |
1,000 |
380,00 |
|
516.4532 |
12,7 (1/2) |
1,200 |
450,00 |
|
516.4542 |
12,7 (1/2) |
1,200 |
450,00 |
|
516.4572 |
12,7 (1/2) |
1,450 |
590,00 |
|
516.4590 |
19,05 (3/4) |
6,700 |
1140,00 |
|
516.4595 |
19,05 (3/4) |
7,400 |
1340,00 |
|
516.4622 |
9x12* |
1,000 |
380,00 |
|
516.4632 |
9x12* |
1,100 |
445,00 |
|
516.4642 |
14x18* |
1,100 |
450,00 |
|
516.4672 |
14x18* |
1,400 |
580,00 |
|
516.3510 |
9,5 (3/8) |
0,560 |
300,00 |
|
516.3515 |
9,5 (3/8) |
0,690 |
405,00 |
|
516.3520 |
9,5 (3/8) |
1,000 |
480,00 |
|
516.3525 |
12,7 (1/2) |
1,000 |
480,00 |
|
516.3530 |
12,7 (1/2) |
1,700 |
575,00 |
|
516.3535 |
12,7 (1/2) |
2,300 |
605,00 |
|
516.3540 |
12,7 (1/2) |
3,000 |
815,00 |
|
516.3545 |
19,05 (3/4) |
6,500 |
935,00 |
|
516.3550 |
25,4 (1) |
9,700 |
1030,00 |
|
516.3555 |
25,4 (1) |
18,000 |
1400,00 |
|
117.1184 |
9,5 (3/8) |
0,440 |
200,00 |
|
117.1185 |
12,7 (1/2) |
0,440 |
200,00 |
|
117.1400 |
6,35 (1/4) |
0,400 |
200,00 |
|
117.1402 |
6,35 (1/4) |
0,420 |
200,00 |
|
117.3805 |
9,5 (3/8) |
0,920 |
280,00 |
|
117.3810 |
9,5 (3/8) |
1,070 |
370,00 |
|
117.1300 |
12,7 (1/2) |
1,100 |
280,00 |
|
117.1301 |
12,7 (1/2) |
0,930 |
370,00 |
|
117.1302 |
12,7 (1/2) |
1,200 |
460,00 |
|
117.1303 |
12,7 (1/2) |
1,300 |
530,00 |
|
516.5030 |
6,35 (1/4) |
0,580 |
206,00 |
|
516.5031 |
6,35 (1/4) |
0,580 |
206,00 |
|
516.5032 |
9,5 (3/8) |
1,000 |
282,00 |
|
Модификация |
Размер присоединительного квадрата или прямоугольника, мм (дюйм) |
Масса, г, не более |
Длина, мм, не более |
|
516.5033 |
9,5 (3/8) |
1,000 |
374,00 |
|
516.5034 |
12,7 (1/2) |
1,500 |
462,00 |
|
516.5035 |
12,7 (1/2) |
1,500 |
462,00 |
|
516.5036 |
12,7 (1/2) |
1,400 |
551,00 |
|
516.5037 |
12,7 (1/2) |
1,300 |
551,00 |
|
516.5038 |
12,7 (1/2) |
1,400 |
617,00 |
|
516.5039 |
12,7 (1/2) |
2,000 |
617,00 |
|
516.5040 |
12,7 (1/2) |
2,000 |
671,00 |
|
516.5041 |
19,05 (3/4) |
2,400 |
743,00 |
|
516.5042 |
19,05 (3/4) |
2,400 |
743,00 |
|
516.5043 |
19,05 (3/4) |
2,900 |
743,00 |
|
516.5044 |
19,05 (3/4) |
2,900 |
812,00 |
|
516.5045 |
19,05 (3/4) |
3,200 |
812,00 |
|
516.5046 |
19,05 (3/4) |
3,200 |
812,00 |
|
516.5047 |
19,05 (3/4) |
5,000 |
812,00 |
|
516.5048 |
19,05 (3/4) |
5,000 |
812,00 |
|
516.5049 |
19,05 (3/4) |
5,600 |
812,00 |
|
516.5050 |
19,05 (3/4) |
5,600 |
812,00 |
|
516.5051 |
25,4 (1) |
10,800 |
932,00 |
|
516.5052 |
25,4 (1) |
10,800 |
932,00 |
|
516.5053 |
25,4 (1) |
11,600 |
932,00 |
|
516.5054 |
25,4 (1) |
11,600 |
932,00 |
|
516.5055 |
25,4 (1) |
13,200 |
932,00 |
|
516.3280 |
6,35 (1/4) |
0,190 |
170,00 |
|
516.4012 |
6,35 (1/4) |
0,460 |
289,00 |
|
516.4022 |
9,5 (3/8) |
0,610 |
350,00 |
|
516.4032 |
12,7 (1/2) |
0,910 |
412,00 |
|
516.4042 |
12,7 (1/2) |
1,300 |
500,00 |
|
516.4072 |
12,7 (1/2) |
1,450 |
585,00 |
|
516.4082 |
12,7 (1/2) |
2,100 |
678,00 |
|
516.4090 |
19,05 (3/4) |
3,800 |
960,00 |
|
516.4093 |
19,05 (3/4) |
4,800 |
1250,00 |
|
516.4095 |
25,4 (1) |
5,800 |
1500,00 |
|
516.4912 |
6,35 (1/4) |
0,460 |
289,00 |
|
516.4922 |
9,5 (3/8) |
0,610 |
350,00 |
|
516.4932 |
12,7 (1/2) |
0,910 |
412,00 |
|
516.4942 |
12,7 (1/2) |
1,300 |
500,00 |
|
516.4972 |
12,7 (1/2) |
1,450 |
585,00 |
|
516.4982 |
12,7 (1/2) |
2,100 |
678,00 |
|
516.4212 |
9x12* |
0,300 |
280,00 |
|
516.4222 |
9x12* |
0,450 |
335,00 |
|
516.4232 |
9x12* |
0,600 |
375,00 |
|
516.4242 |
9x12* |
0,850 |
465,00 |
|
516.4252 |
14x18* |
0,900 |
470,00 |
|
516.4272 |
14x18* |
1,200 |
565,00 |
|
516.4282 |
14x18* |
1,600 |
650,00 |
|
516.4290 |
14x18* |
3,750 |
920,00 |
|
516.4293 |
14x18* |
5,270 |
1120,00 |
|
516.5150 |
6,35 (1/4) |
0,506 |
210,00 |
|
516.5151 |
6,35 (1/4) |
0,510 |
210,00 |
|
Модификация |
Размер присоединительного квадрата или прямоугольника, мм (дюйм) |
Масса, г, не более |
Длина, мм, не более |
|
516.5152 |
6,35 (1/4) |
0,325 |
248,00 |
|
516.5153 |
9,5 (3/8) |
1,260 |
270,00 |
|
516.5154 |
9,5 (3/8) |
1,020 |
433,00 |
|
516.5155 |
9,5 (1/2) |
1,650 |
530,00 |
|
516.5156 |
12,7 (1/2) |
1,800 |
610,00 |
|
516.5157 |
19,05 (3/4) |
4,970 |
1050,00 |
|
516.5158 |
19,05 (3/4) |
6,050 |
1240,00 |
|
516.5159 |
19,05 (3/4) |
6,050 |
1240,00 |
|
516.5160 |
25,4 (1) |
10,510 |
1850,00 |
|
516.5061 |
9x12* |
0,260 |
197,00 |
|
516.5062 |
9x12* |
0,300 |
197,00 |
|
516.5063 |
9x12* |
0,464 |
227,00 |
|
516.5064 |
9x12* |
1,300 |
340,00 |
|
516.5065 |
9x12* |
1,300 |
403,00 |
|
516.5066 |
14x18* |
1,300 |
362,00 |
|
516.5067 |
14x18* |
1,300 |
425,00 |
|
516.5068 |
14x18* |
1,450 |
503,00 |
|
516.5069 |
14x18* |
1,600 |
583,00 |
|
* - размер присоединительного прямоугольника | |||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Наработка на отказ, циклов, не менее |
5000 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа |
от +10 до +30 80 от 84,0 до 106,7 |
Знак утверждения типа
наносится типографическим способом на титульный лист руководства по эксплуатации и/или наклейкой на корпус ключей.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Ключ моментный предельный |
- |
1 |
|
Руководство по эксплуатации |
- |
1 |
|
Футляр |
- |
1 |
Поверка
осуществляется по документу МИ 2593-2000 «Государственная система обеспечения единства измерений. Ключи моментные. Методика поверки».
Основные средства поверки:
- эталоны 2-го разряда по ГОСТ Р 8.752-2011, ПГ ±1 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ Р 8.752-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений крутящего момента силы
Техническая документация «KS Tools Werkzeuge-Maschinen GmbH», Германия
Другие Ключи моментные
