Трансформаторы напряжения ЗНОЛ-СЭЩ
| Номер в ГРСИ РФ: | 71707-18 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | АО "ГК "Электрощит-ТМ-Самара", г.Самара |
Трансформаторы напряжения ЗНОЛ-СЭЩ (далее - трансформаторы) предназначены для контроля и передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 71707-18 |
| Действует | по 28.06.2029 |
| Наименование | Трансформаторы напряжения |
| Модель | ЗНОЛ-СЭЩ |
| Приказы |
№2381 от
01.11.2025
— О внесении изменений в сведения об утвержденных типах средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | eab84bee-1056-66fc-4415-40560b706a04 |
Производитель / Заявитель
АО «ГК «Электрощит» –ТМ Самара», РОССИЯ, 443048, Самарская обл., г.о. Самара, вн. р-н Красноглинский, п. Красная Глинка, кв-л 2, зд. 37, офис 221
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
12 лет
|
| Зарегистрировано поверок |
7415
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 7405 (100%) |
| Неуспешных поверок (СИ непригодно) | 10 (0 %) |
| Актуальность информации | 30.11.2025 |
Поверители
Скачать
|
71707-18: Описание типа
2023-71707-18.pdf
Файл устарел
|
Скачать | 241.4 КБ | |
|
71707-18: Методика поверки
2021-mp71707-18.pdf
Файл устарел
|
Скачать | 68.8 КБ | |
|
71707-18: Описание типа
2023-71707-18-1.pdf
|
Скачать | 241.4 КБ | |
|
71707-18: Описание типа
2025-71707-18.pdf
|
Скачать | 145.3 КБ | |
|
71707-18: Методика поверки
2021-mp71707-18-1.pdf
|
Скачать | 68.8 КБ |
Описание типа
Назначение
Трансформаторы напряжения ЗНОЛ-СЭЩ (далее - трансформаторы) предназначены для контроля и передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Описание
Трансформаторы относятся к классу измерительных преобразователей. Принцип действия трансформаторов основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.
Трансформаторы напряжения ЗНОЛ-СЭЩ выполнены в виде опорной конструкции. Корпус трансформаторов выполнен из компаунда на основе эпоксидной смолы, который одновременно является главной изоляцией и обеспечивает защиту обмоток от механических и климатических воздействий. На корпусе трансформатора предусмотрена возможность установки предохранительного устройства со стороны первичной обмотки.
Высоковольтный вывод первичной обмотки расположен на верхней поверхности трансформаторов. Выводы вторичных обмоток и заземляемый вывод «Х» первичной обмотки расположены в нижней части трансформаторов. Трансформаторы имеют от одной до трёх вторичных обмоток. Основные вторичные обмотки предназначены для питания измерительных приборов и цепей защитных устройств, дополнительная обмотка - для питания цепей защитных устройств и контроля изоляции сети. Для защиты вторичных выводов от несанкционированного доступа и проникновения влаги предусмотрена крышка с возможностью пломбирования.
Трансформаторы напряжения ЗНОЛ-СЭЩ выпускаются в следующих модификациях: ЗНОЛ-СЭЩ-6, ЗНОЛ-СЭЩ-10, ЗНОЛ-СЭЩ-15, ЗНОЛ-СЭЩ-20, ЗНОЛ-СЭЩ-27, ЗНОЛ-СЭЩ-35, ЗНОЛ-СЭЩ-35-IV, ЗхЗНОЛ-СЭЩ-6, ЗхЗНОЛ—сэщ—10.

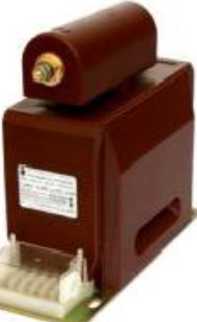

Общий вид трансформаторов ЗНОЛ-СЭЩ представлен на рисунке 1.
а) модификации ЗНОЛ-СЭЩ-6, ЗНОЛ-СЭЩ-10
б) модификации ЗНОЛ-СЭЩ-15, ЗНОЛ-СЭЩ-20
в) модификации ЗНОЛ-СЭЩ-27,
ЗНОЛ-СЭЩ-35

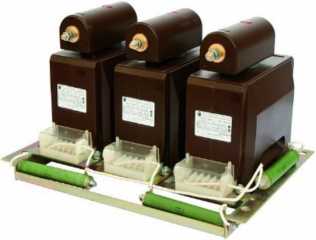

д) модификации 3*ЗНОЛ-СЭЩ-6, ЗхЗНОЛ-СЭЩ-10
Рисунок 1 - Общий вид трансформаторов напряжения ЗНОЛ-СЭЩ
г) модификации ЗНОЛ-СЭЩ-35-IV
Расшифровка условного обозначения трансформаторов:
3 х З Н О Л - СЭЩ - ХХ - Х - Х/Х/Х - Х/Х/Х Х 2
Категория размещения по |ГОСТ 15150 _____________
Климатическое исполнение по
ГОСТ 15150 _____________
Номинальная трехфазная мощность основных/дополнительной
_______обмоток, В^А___________________
Класс точности основных/дополнительной ________________обмоток_______________________
Конструктивный вариант ______________________исполнения____________________
__________________________Класс напряжения, кВ___________
Зарегистрированный товарный ___________________________________знак изготовителя_______________
______________________________________С литой изоляцией_____________ ______________________________________Однофазный_________________
Целевое назначение
______________________________________________(трансформатор напряжения)_____ _____________________________________________Заземляемый__________________
Трехфазная группа
Программное обеспечение отсутствует.
Технические характеристики
Основные метрологические и технические характеристики трансформаторов напряжения ЗНОЛ-СЭЩ приведены в таблицах 1 - 4.
Таблица 1 - Основные метрологические и технические характеристики трансформаторов
напряжения ЗНОЛ-СЭЩ-6, ЗНОЛ-СЭЩ-10
|
Наименование параметра |
Значение параметра | |
|
ЗНОЛ-СЭЩ-6 |
ЗНОЛ-СЭЩ-10 | |
|
Класс напряжения по ГОСТ 1516.3-96, кВ |
6 |
10 |
|
Наибольшее рабочее напряжение, кВ |
7,2 |
12 |
|
Номинальное напряжение первичной обмотки, кВ |
6/\3; 6,3/^3; 6_6'\3; 6_9а3 |
10/^3; 10,5/^3; 11/^3 |
|
Номинальное напряжение основной вторичной обмотки, В |
от 100/^3 до 220 | |
|
Номинальное напряжение дополнительной вторичной обмотки, В |
от 100/3 до 220 | |
|
Классы точности основной вторичной обмотки |
0,2; 0,5; 1,0; 3,0 | |
|
Номинальная мощность основной вторичной обмотки, В^А |
от 1 до 600 | |
|
Классы точности дополнительной вторичной обмотки |
3; 3Р; 6Р | |
Окончание таблицы 1
|
Наименование параметра |
Значение параметра | |
|
ЗНОЛ-СЭЩ-6 |
ЗНОЛ-СЭЩ-10 | |
|
Номинальная мощность дополнительной вторичной обмотки, В^А |
от 5 до 300 | |
|
Предельная мощность трансформатора вне класса точности, В^А: - с двумя вторичными обмотками - с тремя вторичными обмотками |
630 400 | |
|
Номинальная частота переменного тока, Гц |
50; 60 | |
|
Группа соединения обмоток: - с одной вторичной обмоткой - с двумя вторичными обмотками - с тремя вторичными обмотками |
1/1-0 1/1/1-0-0 1/1/1/1-0-0-0 | |
|
Средняя наработка на отказ, ч |
200000 | |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
355х148х304,5 | |
|
Масса, кг, не более |
29 | |
|
Климатическое исполнение по ГОСТ 15150-69 |
У2; Т2; УХЛ2 | |
Таблица 2 - Основные метрологические и технические характеристики трансформаторов напряжения ЗНОЛ-СЭЩ-15, ЗНОЛ-СЭЩ-20
|
Наименование параметра |
Значение параметра | |
|
ЗНОЛ-СЭЩ-15 |
ЗНОЛ-СЭЩ-20 | |
|
Класс напряжения по ГОСТ 1516.3-96, кВ |
15 |
20 |
|
Наибольшее рабочее напряжение, кВ |
17,5 |
24 |
|
Номинальное напряжение первичной обмотки, кВ |
13,8/Д 15/^3; 15,75/^3 |
18/V3; 20/\3 |
|
Номинальное напряжение основной вторичной обмотки, В |
от 100'\3 до 220 | |
|
Номинальное напряжение дополнительной вторичной обмотки, В |
от 100/3 до 220 | |
|
Классы точности основной вторичной обмотки |
0,2; 0,5; 1,0; 3,0 | |
|
Номинальная мощность основной вторичной обмотки, В^А |
от 1 до 600 | |
|
Классы точности дополнительной вторичной обмотки |
3; 3Р; 6Р | |
|
Номинальная мощность дополнительной вторичной обмотки, В^А |
от 5 до 300 | |
|
Предельная мощность трансформатора вне класса точности, В^А: - с двумя вторичными обмотками - с тремя вторичными обмотками |
630 400 | |
|
Номинальная частота переменного тока, Г ц |
50; 60 | |
|
Группа соединения обмоток: - с одной вторичной обмоткой - с двумя вторичными обмотками - с тремя вторичными обмотками |
1/1-0 1/1/1-0-0 1/1/1/1-0-0-0 | |
|
Средняя наработка на отказ, ч |
200000 | |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
355 х 178 х 303 | |
Окончание таблицы 2
|
Наименование параметра |
Значение параметра |
|
ЗНОЛ-СЭЩ-15 ЗНОЛ-СЭЩ-20 | |
|
Масса, кг, не более |
39 |
|
Климатическое исполнение по ГОСТ 15150-69 |
У2; Т2; УХЛ2 |
Таблица 3 - Основные метрологические и технические характеристики трансформаторов напряжения ЗНОЛ-СЭЩ-27, ЗНОЛ-СЭЩ-35, ЗНОЛ-СЭЩ-35-IV
|
Наименование параметра |
Значение параметра | ||
|
ЗНОЛ-СЭЩ-27 |
ЗНОЛ-СЭЩ-35 |
ЗНОЛ-СЭЩ-35-IV | |
|
Класс напряжения по ГОСТ 1516.3-96, кВ |
27 |
35 |
35 |
|
Наибольшее рабочее напряжение, кВ |
30 |
40,5 |
40,5 |
|
Номинальное напряжение первичной обмотки, кВ |
27,5; 27/\3 |
35/\'3 |
35/^3 |
|
Номинальное напряжение основной вторичной обмотки, В |
от 100'\3 до 220 | ||
|
Номинальное напряжение дополнительной вторичной обмотки, В |
от 100/3 до 220 | ||
|
Классы точности основной вторичной обмотки |
0,2; 0,5; 1,0; 3,0 | ||
|
Номинальная мощность основной вторичной обмотки, В^А |
от 1 до 600 | ||
|
Классы точности дополнительной вторичной обмотки |
3, 3Р, 6Р | ||
|
Номинальная мощность дополнительной вторичной обмотки, В^А |
от 5 до 300 | ||
|
Предельная мощность трансформатора вне класса точности, В^А |
1000 | ||
|
Номинальная частота переменного тока, Г ц |
50; 60 | ||
|
Средняя наработка на отказ, ч |
200000 | ||
|
Группа соединения обмоток: - с одной вторичной обмоткой - с двумя вторичными обмотками - с тремя вторичными обмотками |
1/1-0 1/1/1-0-0 1/1/1/1-0-0-0 | ||
|
Габаритные размеры (длинахширинахвысота), мм, не более |
395 х 249 х 418 |
357 х 353 х 846 | |
|
Масса, кг, не более |
55 |
80 | |
|
Климатическое исполнение по ГОСТ 15150-69 |
У2; Т2; УХЛ2 |
УХЛ1; Т1 | |
Таблица 4 - Основные метрологические и технические характеристики трансформаторов напряжения 3 З 1ОЛ-СЭЩ-6, 3хЗНОЛ-СЭЩ-10
|
Наименование параметра |
Значение параметра | |
|
3хЗНОЛ-СЭЩ-6 |
3хЗНОЛ-СЭЩ-10 | |
|
Класс напряжения по ГОСТ 1516.3-96, кВ |
6 |
10 |
|
Наибольшее рабочее напряжение, кВ |
7,2 |
12 |
|
Номинальное напряжение первичной обмотки, кВ |
6/\3; 6,3/33; 6,6/33; 6_9а3 |
10/V3; 10,5^3; 11/^3 |
|
Номинальное напряжение основной вторичной обмотки, В |
от 100/33 до 220 | |
Окончание таблицы 4
|
Наименование параметра |
Значение параметра |
|
3хЗНОЛ-СЭЩ-6 3хЗНОЛ-СЭЩ-10 | |
|
Номинальное напряжение дополнительной вторичной обмотки, В |
от 100/3 до 220 |
|
Классы точности основной вторичной обмотки |
0,2; 0,5; 1,0; 3,0 |
|
Номинальная мощность основной вторичной обмотки, В^А |
от 15 до 1800 |
|
Классы точности дополнительной вторичной обмотки |
3; 3Р; 6Р |
|
Номинальная мощность дополнительной вторичной обмотки, В^А |
400 |
|
Предельная мощность трансформатора вне класса точности, В^А: - с двумя вторичными обмотками - с тремя вторичными обмотками |
1890 1200 |
|
Номинальная частота переменного тока, Г ц |
50 |
|
Группа соединения обмоток: - с двумя вторичными обмотками - с тремя вторичными обмотками |
1/1/1-0-0 1/1/1/1-0-0-0 |
|
Средняя наработка на отказ, ч |
200000 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
565 х 400 х 344,5 |
|
Масса, кг, не более |
96 |
|
Климатическое исполнение по ГОСТ 15150-69 |
У2; Т2; УХЛ2 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом и на табличку технических данных трансформатора методом трафаретной печати.
Комплектность | |
|
В комплект поставки входят: | |
|
- трансформатор напряжения |
1 шт. |
|
- комплект для монтажа |
1 шт. |
|
- паспорт |
1 экз. |
|
- руководство по эксплуатации |
1 экз. (по заказу) |
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 1983-2015 Трансформаторы напряжения. Общие технические условия
ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки
ТУ 3414-197-15356352-2013 Трансформаторы напряжения ЗНОЛ-СЭЩ. Технические условия
