Усилители заряда и напряжения АР5210-16

Номер в ГРСИ РФ: 71709-18
Производитель / заявитель: ООО "ГлобалТест", г.Саров

Усилители заряда и напряжения АР5210-16 (далее по тексту - усилитель) предназначены для измерения, усиления и преобразования высокоимпедансного сигнала заряда пьезоэлектрических преобразователей и преобразователей со встроенным согласующим усилителем в низкоимпедансный сигнал напряжения.

Скачать

71709-18: Описание типа СИ Скачать 280.4 КБ
71709-18: Методика поверки Скачать 715.6 КБ

Информация по Госреестру

Основные данные
Номер по Госреестру 71709-18
Наименование Усилители заряда и напряжения
Модель АР5210-16
Межповерочный интервал / Периодичность поверки 1 год
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 28.06.2023
Производитель / Заявитель

ООО "ГлобалТест", г.Саров

РОССИЯ


Назначение

Усилители заряда и напряжения АР5210-16 (далее по тексту - усилитель) предназначены для измерения, усиления и преобразования высокоимпедансного сигнала заряда пьезоэлектрических преобразователей и преобразователей со встроенным согласующим усилителем в низкоимпедансный сигнал напряжения.

Описание

Принцип действия усилителя основан на преобразовании сигналов, поступающих от первичных преобразователей (вибропреобразователя, датчика силы, давления и т.д., далее -датчики) в низкоимпедансный сигнал напряжения. Усилитель может работать в режиме преобразования заряда или напряжения при работе с датчиками со встроенным согласующим усилителем стандарта IEPE (integrated electronic piezoelectric).

Для работы с датчиками с разными коэффициентами преобразования в усилителе предусмотрена возможность изменения (нормирования) коэффициента преобразования для получения нормализованного значения выходного напряжения. Наличие встроенных фильтров верхних (ФВЧ) и нижних (ФНЧ) частот позволяет выбрать оптимальную полосу пропускания.

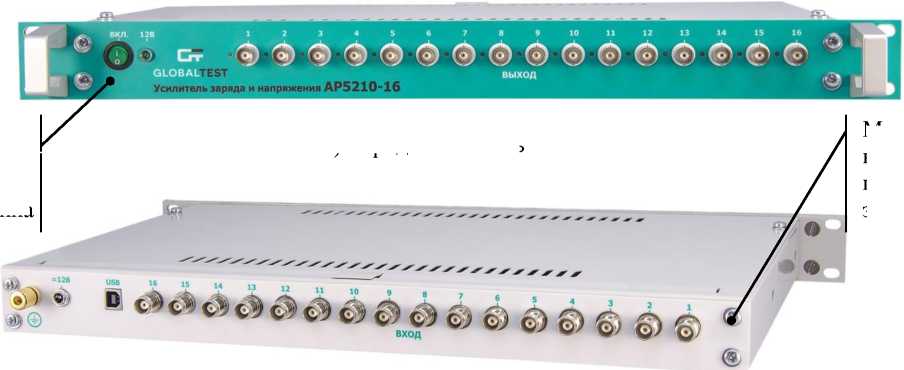

Программное обеспечение

Программное обеспечение (ПО) предназначено для установления требуемых режимов работы, коэффициентов преобразования и частот среза ФНЧ. Метрологические характеристики усилителя нормированы с учетом влияния на них ПО.

Уровень защиты ПО соответствует уровню «низкий» по Р 50.2.077-2014. ПО не требует специальных средств защиты от преднамеренного воздействия, целостность ПО проверяется расчетом цифрового идентификатора (контрольной суммы исполняемого кода) с использованием алгоритма CR^32. Характеристики ПО приведены в таблице 1.

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

АБКЖ.00013-01

Номер версии (идентификационный номер) ПО

1.0.0

Цифровой идентификатор ПО (с использованием алгоритма CRС32)

*

* - Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) указывается в паспорте АБКЖ.431134.028ПС.

Технические характеристики

Таблица 2 - Метрологические характеристики

Максимальный входной заряд (пик), пКл, не менее

±104

Максимальное входное напряжение (пик), В, не менее

±10

Коэффициент преобразования по заряду (соответствует ряду 1, 2, 5), мВ/пКл

от 1 до 100

Коэффициент преобразования по напряжению (соответствует ряду 1, 2, 5)

от 1 до 100

Пределы основной относительной погрешности коэффициента преобразования на частоте 1 кГц, %

±1

Пределы дополнительной погрешности коэффициента преобразования в температурном диапазоне от 0 до плюс 40 °С, %

±1

Рабочий диапазон частот, Г ц

от 0,2 до 100000

Неравномерность АЧХ в диапазоне от 3 до 30000 Гц, в пределах, %

±0,4

Частота среза встроенного ФВЧ со спадом АЧХ не менее 40 дБ/декаду и затуханием минус 10 % на частоте среза, Гц

0,2

Частоты среза встроенных ФНЧ со спадом АЧХ не менее 80 дБ/декаду и затуханием минус 10 % на частоте среза, кГц

10, 20, 50, 100

Максимальное выходное напряжение (пик) при коэффициенте нелинейных искажений не более 5 %, В, не менее

±10

СКЗ шума, приведенное к входу, в режиме преобразования заряда для ёмкости вибропреобразователя 1 нФ, пКл, не более

20 10"3

СКЗ шума, приведенного к входу, в режиме усилителя напряжения, мкВ, не более

20

Нормальные условия измерений:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха, %, не более

от 18 до 25 80

Таблица 3 - Основные технические характеристики

Выходное сопротивление, Ом, не более

100

Режим питания датчиков со встроенным усилителем:

-    напряжение, В

-    ток, мА

24±4

5,6±1,2

Напряжение питания усилителя, В

12±2

Ток потребления усилителя, А, не более

1

Условия эксплуатации:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха при 35 °С, %

от 0 до +40 до 80

Габаритные размеры усилителя (ширинахглубинахвысота), мм, не более

483х325х45

Масса усилителя, кг, не более

4,5

Гарантийный срок хранения с момента изготовления, месяцев

42

Гарантийный срок эксплуатации с момента поставки заказчику, месяцев

36

Знак утверждения типа

наносится на лицевую панель с помощью самоклеющейся плёнки, а также на заглавный лист паспорта АБКЖ.431134.028ПС и руководства по эксплуатации АБКЖ.431134.028РЭ типографским способом в левом верхнем углу.

Комплектность

Таблица 4 - Комплектность усилителя

Наименование

Обозначение

Количество, шт.

Усилитель заряда и напряжения AP5210-16

АБКЖ.431134.028

1

Усилитель заряда и напряжения AP5210-16. Паспорт

АБКЖ.431134.028ПС

1

АР5210-16 Explorer. Руководство оператора

АБКЖ.00013-01 34

1

Программное обеспечение АР5210-16 Explorer

АБКЖ.00013-01

1

Кабель интерфейсный USB А-В

1

Кабельный переходник АR10

АБКЖ.685121.013

16

Усилитель заряда и напряжения AP5210-16. Руководство по эксплуатации

АБКЖ.431134.028РЭ

одно на партию

Усилители заряда и напряжения AP5210-16. Методика поверки

А3009.0253.МП-2018

Блок питания AS05-05 (~220В/=12В, 1,5А)

1

Кабельный переходник АЮ5

АБКЖ.685121.018

по

требованию

Емкостной преобразователь Е1000

Поверка

осуществляется по документу А3009.0253.МП-2018 «Усилители заряда и напряжения AP5210-16. Методика поверки», утвержденному ФГУП «РФЯЦ-ВНИИЭФ» 07.05.2018 г.

Основные средства поверки: калибратор универсальный Н4-16 (рег. № 46627-11), мультиметр цифровой 34401А (рег. № 54848-13).

Допускается применение аналогичных средств измерений, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и (или) паспорт.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 8.648-2015 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений электрического напряжения до 1000 В

2    9

в диапазоне частот 1-10" до 210 Гц.

АБКЖ.431134.028ТУ Усилитель заряда и напряжения АР5210-16. Технические условия.
