Угломеры маятниковые 3УРИ

Номер в ГРСИ РФ: 71714-18
Категория: Угломеры
Производитель / заявитель: ЗАО "Кировский завод "Красный инструментальщик", г.Киров
Скачать
71714-18: Описание типа СИ Скачать 168.1 КБ
71714-18: Методика поверки ЗУРИ.000 РЭ Скачать 633.9 КБ
Нет данных о поставщике
Угломеры маятниковые 3УРИ поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Угломеры маятниковые 3УРИ предназначены для измерений углов режущих инструментов различных видов (3УРИ-М) и углов конструкции магистральных и технологических трубопроводов (3УРИ-Н).

Информация по Госреестру

Основные данные
Номер по Госреестру 71714-18
Наименование Угломеры маятниковые
Модель 3УРИ
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 28.06.2023
Производитель / Заявитель

ООО "НПО "Кировский завод Красный инструментальщик" (КРИН), г.Киров

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 4422
Найдено поверителей 120
Успешных поверок (СИ пригодно) 4306 (97%)
Неуспешных поверок (СИ непригодно) 116 (3%)
Актуальность информации 23.11.2024

Поверители

Скачать

71714-18: Описание типа СИ Скачать 168.1 КБ
71714-18: Методика поверки ЗУРИ.000 РЭ Скачать 633.9 КБ

Описание типа

Назначение

Угломеры маятниковые 3УРИ предназначены для измерений углов режущих инструментов различных видов (3УРИ-М) и углов конструкции магистральных и технологических трубопроводов (3УРИ-Н).

Физическая величина - плоский угол (°).

Описание

Принцип действия основан на работе маятника, жестко соединенного с осью, на которой установлена стрелка. Углы поворота отсчитываются с помощью стрелки по круговой шкале.

К корпусу угломера неподвижно крепится контрольная линейка, измерительная поверхность которой в процессе измерения приводится в соприкосновение с измеряемой поверхностью режущего инструмента или трубопровода.

Угломер имеет тормозное устройство для фиксации положения маятника и стрелки, а их освобождение производится нажатием кнопки тормозного устройства, расположенной в верхней части угломера.

Число модификаций - 2 (3УРИ-М и 3УРИ-Н), которые отличаются друг от друга формой и материалом измерительной поверхности контрольной линейки

Угломеры маятниковые выпускаются под товарным знаком 1Л.

Общий вид средства измерений представлен на рисунках 1 и 2.

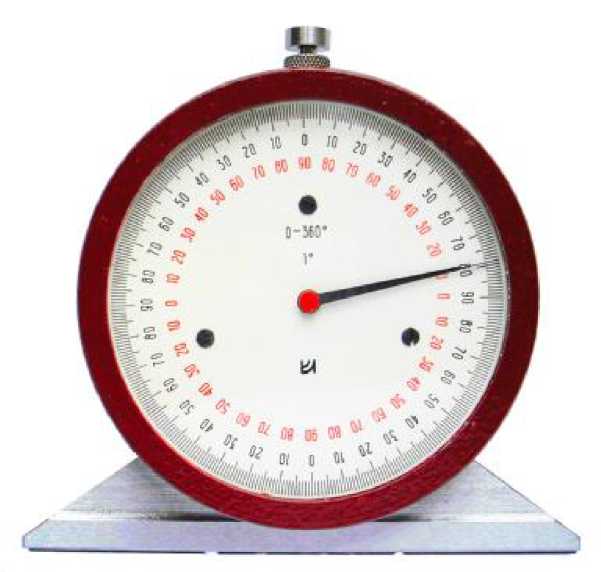

Рисунок 1 - Общий вид угломера маятникового 3УРИ-М

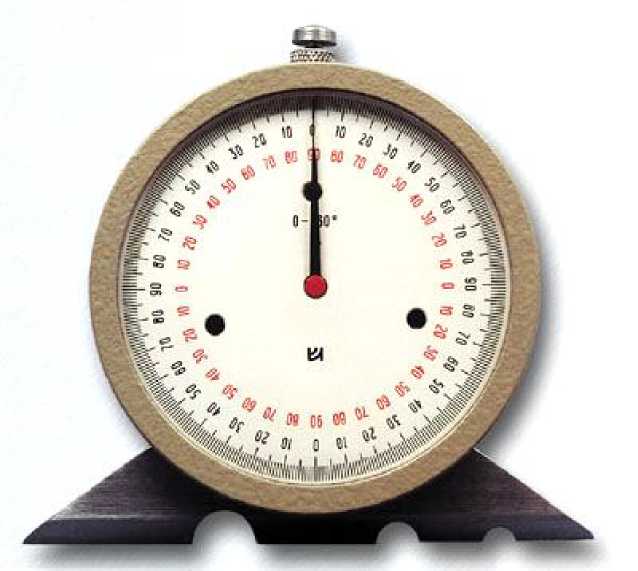

Рисунок 2 - Общий вид угломера маятникового 3УРИ-Н

Пломбирование угломеров маятниковых 3УРИ не предусмотрено.

Программное обеспечение отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение для угломера типа

3УРИ-М

3УРИ-Н

Диапазон измерений, °

от 0 до 360

Цена деления шкалы, °

1

Пределы допускаемой погрешности, °

±1

Размах показаний, не более, '

30

Усилие торможения на кнопке, Н

от 2 до 4

Параметр шероховатости измерительной поверхности линейки контрольной ^а), мкм, не более

0,16

0,4

Параметр шероховатости измерительных поверхностей, прилегающих к измерительной поверхности линейки контрольной (Иа), мкм, не более

0,63

-

Допуск прямолинейности измерительной поверхности контрольной линейки на всей её длине, мм

0,005

0,02

Расстояния между концом стрелки и циферблатом, мм, не более

0,5

Отклонение стрелки от нулевой отметки шкалы,', не более

30

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение для угломеров типа

3УРИ-М

3УРИ-Н

Материал измерительной поверхности контрольной линейки

сталь, не менее 59 HRC

твердый сплав

Габаритные размеры (диаметрхширинахвысота), мм, не более

100x20x95

Масса, кг, не более

0,20

Средний срок службы, лет, не менее

5

Условия эксплуатации:

- температура окружающего воздуха, °С

- относительная влажность воздуха, %, не более

от +10 до +35

80

от -20 до +35

80

Знак утверждения типа

наносят на шкалу угломера методом офсетной печати и на титульный лист эксплуатационного документа - типографским способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Угломер маятниковый

3УРИ-М, 3УРИ-Н

1

Футляр

-

1

Руководство по эксплуатации

3УРИ.000 РЭ

1

Поверка

осуществляется по документу 3УРИ.000 РЭ «Угломер маятниковый 3УРИ. Руководство по эксплуатации», раздел 5 «Методика поверки», утверждённому ФБУ «Кировский ЦСМ» 01 сентября 2017 г.

Основные средства поверки:

Меры угловые призматические МУ-1, МУ-2, регистрационный номер в Федеральном информационном фонде 485-64.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и (или) руководство по эксплуатации.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ТУ 26.51.33-008-02952377-2017 Угломер маятниковый 3УРИ. Технические условия
