Термопреобразователи сопротивления ТПС

Номер в ГРСИ РФ: 71718-18
Категория: Термопреобразователи
Производитель / заявитель: ООО НПО "Вакууммаш", г.Ижевск
Скачать
71718-18: Описание типа СИ Скачать 308.8 КБ
71718-18: Методика поверки МП-016/11-2017 Скачать 414.6 КБ
Заказать
Поставщик: ООО "НПП "ПРОМА"
Термопреобразователи сопротивления ТПС поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Термопреобразователи сопротивления ТПС (далее - ТС) предназначены для измерений температуры жидких и газообразных сред, не агрессивных к материалу защитного корпуса, а также поверхности твердых тел, в том числе во взрывоопасных зонах.

Информация по Госреестру

Основные данные
Номер по Госреестру 71718-18
Наименование Термопреобразователи сопротивления
Модель ТПС
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 09.07.2023
Производитель / Заявитель

ООО НПО "Вакууммаш", г.Ижевск

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 2 года; 4 года - для ТС классов А, В, С с температурой измерения св. +300…+400 °C; 5 лет - для ТС классов А, В, С с температурой измерения -50…+300 °С вкл.; для серии 400 - первичная поверка до ввода в эксплуатацию
Зарегистрировано поверок 52315
Найдено поверителей 77
Успешных поверок (СИ пригодно) 52272 (100%)
Неуспешных поверок (СИ непригодно) 43 (0%)
Актуальность информации 19.11.2024

Поверители

Скачать

71718-18: Описание типа СИ Скачать 308.8 КБ
71718-18: Методика поверки МП-016/11-2017 Скачать 414.6 КБ

Описание типа

Назначение

Термопреобразователи сопротивления ТПС (далее - ТС) предназначены для измерений температуры жидких и газообразных сред, не агрессивных к материалу защитного корпуса, а также поверхности твердых тел, в том числе во взрывоопасных зонах.

Описание

Принцип действия ТС основан на зависимости электрического сопротивления материала чувствительного элемента (ЧЭ) от температуры с последующим преобразованием сопротивления (или без него) в унифицированный сигнал постоянного тока или напряжения по ГОСТ 26.011-80 при помощи аналогового или аналогово-цифрового измерительного преобразователя (далее - ИП) с возможностью (или без нее) передачи цифровых сигналов по протоколу HART.

ТС состоят из одного или нескольких конструктивно связанных первичных преобразователей температуры, защитного корпуса, с монтажными элементами или без них, и устройства для подключения в виде клеммной головки или коробки (с ИП или без него), разъема или кабеля.

Возможна комплектация ТС с ИП, зарегистрированными в Госреестре средств измерений.

Чувствительный элемент первичного термопреобразователя (резистор) выполнен из металлической (платина, медь) проволоки или пленки, нанесенной на диэлектрическую подложку, с выводами для крепления соединительных проводов и имеет известную зависимость электрического сопротивления от температуры.

Материал защитного корпуса ТС - нержавеющая сталь, жаропрочные и химстойкие сплавы, сплавы инконель, хастеллой, монель, титан, медь и другие специальные материалы и сплавы. Материалы корпуса клеммных головок и других коммутационных устройств -алюминий, нержавеющая сталь, фенопласт и другие специальные материалы. Для обеспечения работы ТС во взрывоопасных средах применяются узлы и детали, а также коммутационные устройства с видом взрывозащиты «искробезопасная электрическая цепь» или «взрывонепроницаемая оболочка», сертифицированные в установленном порядке.

ТС отличаются друг от друга метрологическими характеристиками, по конструктивному исполнению , по наличию ИП и подразделяются на следующие модификации : 001, 002, 101, 102, 103, 104, 106, 107, 108, 109, 110, 111, 112, 301, 302, 303, 304, 305, 306, 307, 308, 309, 310, 311, 312, 401, 402, 403, 404.

В состав многозонных термопреобразователей могут входить специальные монтажные и коммутационные изделия и другие функциональные узлы (камеры контроля утечек, фланцевые переходники и т.д.)

Структура обозначения ТС:

ТПС 000Ехd - L/l - D/d - Х00 - W/QZ - Воо-00

1      2       3     4     5       6        7

1 Обозначение промышленного ТС

2 Модификация ТС и вид взрывозащиты

3 Монтажный (L) / вспомогательный (l) размеры

4 Параметры монтажного элемента (D) / диаметр защитной арматуры (d)

5 Условное обозначение материала защитной арматуры (X00)

6 Условное обозначение номинальной статической характеристики (далее - НСХ) (W) / класс допуска (Q) и схема соединений (Z)

7 Обозначение и параметры кабельного ввода

Примеры записи обозначения ТС при их заказе:

ТПС 106 - 320/120 - М20х 1,5/8 - С10 - Pt100/B4

ТПС 106Exi - 320/120 - М20х 1,5/8 - С10 - Pt100/B4

ТПС 106Exd - 320/120 - М20х 1,5/8 - С10 - Pt100/B4 - TG1/2-10

Структура обозначения ТС в комплекте с ИП:

ТПС 000Exd - L/l - D/d - Х00 - W/0/000-00 - B00-00

1       2       3     4     5         6           7

1 Обозначение промышленного ТС

2 Модификация ТС и вид взрывозащиты

3 Монтажный (L) / вспомогательный (l) размеры

4 Параметры монтажного элемента (D) / диаметр защитной арматуры (d)

5 Условное обозначение материала защитной арматуры (X00)

6 Условное обозначение НСХ (W) /диапазон и погрешность преобразования ИП

7 Обозначение и параметры кабельного ввода

Примеры записи обозначения ТС в комплекте с ИП при их заказе:

ТПС 106 - 320/120 - М20х1,5/8 - С10 - Pt100/0/500-0,5

ТПС 106Exi - 320/120 - М20х 1,5/8 - С10 - Pt100/0/500-0,5

ТПС 106Exd - 320/120 - М20х 1,5/8 - С10 - Pt100/0/500-0,5 - Tg1/2-10

Структура обозначения ТС многозонного исполнения:

ТПС 404Exd - L1 / L2 / L3 - d - W/QZ - X00 - 0/000-00 - K/D/E - l

1       2         3        4      5      6       7            8      9

1 Обозначение промышленного ТС

2 Модификация ТС и вид взрывозащиты

3 Монтажная длина ТС/зоны измерения

4 Диаметр защитной арматуры (d)

5 .Условное обозначение НСХ/ класс допуска и схема соединений (W/QZ)

6 .Условное обозначение материала защитной арматуры (X00)

7 . Вид выходного сигнала/диапазон и погрешность преобразования ИП (0/000-00)

8 . Вид коммутационного устройства (К)/ параметры монтажного элемента (D) /вид камеры контроля утечек (E)

9 . Вспомогательный размер-длина выводов удлинительных проводов (l)

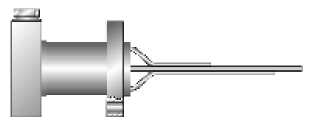

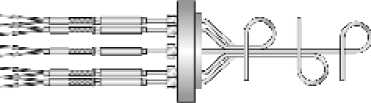

Общий вид ТС приведен на рисунках 1 - 28.

Рисунок 2 - Общий вид модификации 002

Рисунок 1 - Общий вид модификации 001

Рисунок 3 -Общий вид модификации 101

Рисунок 4 -Общий вид модификации 102

Рисунок 5 -Общий вид модификации 103

Рисунок 6 -Общий вид модификации 104

Рисунок 7 -Общий вид модификации 106

Рисунок 8 -Общий вид модификации 107

Рисунок 9 -

Общий вид

Общий вид модификации 109

Рисунок 11 -Общий вид модификации 110

Рисунок 12 -Общий вид модификации 111

Рисунок 13 -Общий вид модификации 112

модификации

108

Рисунок 14 -Общий вид модификации 301

Рисунок 15 -Общий вид модификации 302

Рисунок 16 -Общий вид модификации 303

Рисунок 17 -Общий вид модификации 304

Рисунок 18 -Общий вид модификации 305

Рисунок 19 -Общий вид модификации 306

Рисунок 20 -Общий вид модификации 307

Рисунок 21 -Общий вид модификации 308

Рисунок 22 -Общий вид модификации 309

Рисунок 23 -Общий вид модификации 310

Рисунок 24 -Общий вид модификации 311

Рисунок 25 -Общий вид модификации 312

Рисунок 26 - Общий вид модификации 401

Рисунок 27 - Общий вид модификации 402

Рисунок 28 - Общий вид модификации 403

Рисунок 29 - Общий вид модификации 404

Программное обеспечение

ТС с ИП имеют встроенное, метрологически значимое программное обеспечение (ПО), которое устанавливается при изготовлении ИП.

ПО предназначено для обработки результатов измерений: преобразования измеренного входного сигнала в унифицированный и (или) цифровой сигнал.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

С выходным сигналом 4-20 мА

С выходным сигналом 4-20 мА + HART

Идентификационное наименование ПО

vme 4 20ma.hex

vme hart.hex

Номер версии (идентификационный номер) ПО

не ниже 9.13.100

не ниже 5.14.103

Цифровой идентификатор ПО

-

-

Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик. ТС с ИП имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений с помощью специальных программных средств и не имеет возможности считывания и модификации. Уровень защиты -«высокий» по Р 50.2.077-2014.

Технические характеристики

Метрологические характеристики ТС приведены в таблице 2.

Таблица 2 - Основные метрологические и технические характеристики ТС

Наименование характеристик

Значение характеристик

Диапазоны измерений температуры для ТС без ИП, оС

Представлены в таблице 3

Условное обозначение номинальной статической характеристики (НСХ) преобразования по ГОСТ 6651-20091)

50М, 100М, 50П, 100П, Pt100, Pt500, Pt1000

Класс допуска ТС без ИП по ГОСТ 6651 для НСХ1):

-50М, 100М,

-50П, 100П, Pt100, Pt500, Pt1000

А, В, С АА, А, В, С

Пределы допускаемого отклонения сопротивления ТС без ИП от НСХ в температурном эквиваленте (допуск) по ГОСТ 6651-2009, оС

Представлены в таблице 3

Диапазоны измерений температуры, для ТС с ИП, оС3)

от -196 до +660

Пределы допускаемой основной погрешности ТС с ИП, оС 1): - для ширины диапазона At 2) от +10 до +100 включ.;

- для ширины диапазона At2) св. +100 до +856 включ.;

±0,1; ±0,25; ±0,5; ±1,0

±0,001-At; ±0,0025^ At;

±0,005^ At; ±0,01- At

Пределы допускаемой дополнительной абсолютной погрешности измерений ТС с ИП, вызванный влиянием изменения температуры окружающей среды от нормальной на каждый 1 оС , оС1): - для ширины диапазона At2) от +10 до +100 включ.;

- для ширины диапазона At2) св. +100 до +856 включ.;

±0,05; ±0,1

±0,00005^ At; ±0,0001- At

Наименование характеристик

Значение характеристик

Напряжение питания ИП от источника постоянного тока, В

от 8 до 36

Максимальный измерительный ток, мА

для ЧЭ с номинальным сопротивлением 50 и 100 Ом

для ЧЭ с номинальным сопротивлением 500 Ом

1

0,2

Электрическое сопротивление изоляции при температуре от +15 до +35 оС и относительной влажности воздуха от 30 до 80%, МОм (при 100 В), не менее

100

Маркировка взрывозащиты по ГОСТ 30852.0-2002

0ExiaIIC71.T6(Ga)X, 1ExdIICT1.T6(Gb)X,

Габаритные размеры, не более, мм:

Длина монтажной части

Диаметр монтажной части измерительной вставки

Габаритные размеры коммутационного устройства, ширина х высота

от 10 до 30 000 от 2 до 50 300x500

Масса, кг, не более

15

Нормальные условия:

-температура окружающего воздуха, оС

-относительная влажность воздуха, %, не более

от +15 до +25

80

Рабочие условия для ТС без ИП:

-Общепромышленного и взрывозащищенного (Т4) исполнений

-Взрывозащищенного (Т5... Т6) исполнения с ИП:

Общепромышленного и взрывозащищенного (Т4) исполнений

Взрывозащищенного (Т5. Т6) исполнения

от -60 до +120 от -60 до +85

от -60 до +85 от -55 до +60

Минимальная глубина погружения, мм, не менее

10

Время термической реакции измерительной вставки, с, не более

30 1)

Устойчивость к воздействию синусоидальной вибрации по ГОСТ Р 52931-2008

группа V3, F3, G1 1)

Сейсмостойкость по MSK-64, балл

9

Диапазон температур при транспортировании, °С

от -50 до +50

Максимальная влажность окружающего воздуха в транспортной таре при температуре +35 °С, %

95

Степень защиты от влаги и пыли по ГОСТ 14254 -151)

IP40, IP54, IP66, IP68

Средний срок службы, лет1)

2,4,6,10

Примечания:

1) - Конкретное значение устанавливается в зависимости от модификации и указано в паспорте на ТС;

2) At = tmax-tmin, где tmax и tmin - верхний и нижний предел диапазона измерений (указано в паспорте и приводится на шильдике);

3) В таблице указаны предельные значения, конкретный диапазон измерений устанавливается в зависимости от модификации и наличия ИП указан в паспорте и приводится на шильдике ТС.

Метрологические характеристики ТС без ИП приведены в таблице 3

Таблица 3 - Основные метрологические характеристики ТС без ИП

Класс допуска

Допуск, °С

Диапазон измерений*, °С

Платиновый ТС

Медный ТС

Проволочный ЧЭ

Пленочный ЧЭ

АА

±(0,1+0,0017|t|)

от -50 до +250

от 0 до +150

-

А

±(0,15+0,002|t|)

от -100 до +450

от -30 до +300

от -50 до +120

В

±(0,3+0,005|t|)

от -196 до +660

от -50 до +500

от -50 до +200

С

±(0,6+0,01|t|)

от -50 до +600

от -180 до +200

Примечание - * - в таблице указаны предельные значения, конкретный диапазон измерений в зависимости от модификации указывается в паспорте и на шильдике ТС.

Знак утверждения типа

наносится на титульный лист (в правом верхнем углу) паспорта и руководства по эксплуатации ТС типографским способом, а также на этикетку, прикрепленную к ТС.

Комплектность

Комплект поставки ТС приведен в таблице 4.

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Термопреобразователь сопротивления ТПС

-

1 шт.

Методика поверки*

МП-016/11-2017 с

изменением № 1

1 экз.

Паспорт

ДСВ 042-17ПС

1 экз.

Руководство по эксплуатации* (на взывозащищенные модели)

ДСВ 047-17 РЭ

1 экз.

Руководство по эксплуатации* (на многозонные модели)

ДСВ 048-17 РЭ

1 экз.

* Предоставляется один экземпляр на партию при отправке в один адрес

Поверка

Осуществляется по документу МП-016/11-2017 с изменением № 1 «Термопреобразователи сопротивления ТПС Методика поверки», утвержденному ООО «ПРОММАШ ТЕСТ» «26» марта 2020 г.

Основные средства поверки:

- термометр сопротивления платиновый вибропрочный эталонный ПТСВ-9-2, 2-й разряд;

- термостат переливной прецизионный ТПП-2.1;

- измеритель температуры многоканальный прецизионный МИТ 8.03

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в паспорт и (или) на свидетельство о поверке

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля.

Общие технические требования и методы испытаний

Международный стандарт МЭК 60751 (2008, 07) - Промышленные чувствительные элементы термометров сопротивления из платины

ГОСТ 8.558-2009. ГСИ. Государственная поверочная схема для средств измерений температуры

ГОСТ 30852.0-2002 (МЭК 60079-0:1998) Электрооборудование взрывозащищенное. Часть 0. Общие требования

Технические условия ТУ 4211-042-39375199-17 «Термопреобразователи сопротивления из платины и меди»

Другие Термопреобразователи

Термопреобразователи сопротивления платиновые Cementys PT100-143002 (далее по тексту - термопреобразователи или ТС) предназначены для измерений температуры внутри бетонных конструкций.
71870-18
TR, TF Термопреобразователи сопротивления
АО "ВИКА МЕРА", г.Москва; Фирма "WIKA Instruments Ltd.", Канада; Фирма "Gayesco Europe Srl & C. Sas", Италия; Фирма "Gayesco-WIKA USA, LP", США
Термопреобразователи сопротивления серий ТЯ, TF (далее - термопреобразователи) предназначены для измерений температуры жидких, газообразных и сыпучих сред, не разрушающих их защитную арматуру, а также твердых поверхностей, во взрывобезопасных и взрыв...
72429-18
Slot 4330 Термопреобразователи сопротивления платиновые
Фирма "Heraeus Sensor Technology GmbH", Германия
Термопреобразователи сопротивления платиновые Slot 4330 (далее по тексту -термопреобразователи или ТС) предназначены для измерений температуры трансформаторного железа, а также температуры снаружи обмоток статора в электродвигателях приводов компресс...
72734-18
CTR Термопреобразователи сопротивления
СООО "АПЛИСЕНС", Беларусь, г.Витебск
Термопреобразователи сопротивления CTR (далее - термопреобразователи или ТС) предназначены для измерения температуры жидких, газообразных и сыпучих сред, не агрессивных к материалу защитного корпуса ТС и преобразования сигнала первичного преобразоват...
72819-18
B 903570 Термопреобразователи сопротивления
Фирма "JUMO-Reguation", Франция
Термопреобразователи сопротивления B 903570 (далее - термопреобразователи или ТС) предназначены для измерений температуры в пазах обмотки статора электродвигателей.
