Счетчики газа ультразвуковые USZ 08
| Номер в ГРСИ РФ: | 71740-18 |
|---|---|
| Категория: | Счетчики газа |
| Производитель / заявитель: | Фирма "RMG Messtechnik GmbH", Германия |
Счетчики газа ультразвуковые USZ 08 (далее - счетчики) предназначены для измерений и вычислений объема и объемного расхода природного газа, при рабочих условиях на объекте «Среднеуральская ГРЭС» ПАО «Энел Россия».
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 71740-18 |
| Наименование | Счетчики газа ультразвуковые |
| Модель | USZ 08 |
| Страна-производитель | ГЕРМАНИЯ |
| Срок свидетельства (Или заводской номер) | на 2 шт. с зав.№ 612923, 612924 |
Производитель / Заявитель
Фирма "RMG Messtechnik GmbH", Германия
ГЕРМАНИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 4 года |
| Зарегистрировано поверок | 4 |
| Найдено поверителей | 3 |
| Успешных поверок (СИ пригодно) | 4 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 30.06.2024 |
Поверители
Скачать
| 71740-18: Описание типа СИ | Скачать | 133.4 КБ | |
| 71740-18: Методика поверки МП 51422-12 | Скачать | 453.3 КБ |
Описание типа
Назначение
Счетчики газа ультразвуковые USZ 08 (далее - счетчики) предназначены для измерений и вычислений объема и объемного расхода природного газа, при рабочих условиях на объекте «Среднеуральская ГРЭС» ПАО «Энел Россия».
Описание
Принцип действия счетчиков основан на методе измерения разности между временем прохождения ультразвуковых импульсов по потоку и против потока газа. Измеренная разность времени, пропорциональная скорости потока, преобразуется в значение объемного расхода.
Конструктивно счетчики состоят из корпуса, в котором установлено шесть пар ультразвуковых приемопередатчиков (далее - УЗП), и блока электроники USE 09 (далее -вычислитель), который закреплен с наружной стороны корпуса и не подвержен влиянию давления измерительной линии.
УЗП крепятся непосредственно на корпусе счетчика и не выступают в проточную часть трубопровода, что обеспечивает минимальные потери давления газа на счетчике. Пары УЗП образуют акустические каналы, которые расположены симметрично относительно оси счетчика, что позволяет измерять расход газа в реверсивном направлении. Кроме этого возможно провести самодиагностику и анализ профиля потока. Измерения по акустическим каналам проводятся попеременно в обоих направлениях, что позволяет избежать влияния разности скорости распространения звука в измеряемой среде на точность измерений.
Вычислитель на основании результатов измерений по акустическим каналам рассчитывает скорость потока среды, усредненную по поперечному сечению счетчика, объемный расход и объем газа в прямом и обратном (при необходимости) направлениях. В его состав входит жидкокристаллический дисплей, на котором отображаются параметры настроек, значения измерений и вычислений, сообщения системы самодиагностики, предупреждения и аварийные сообщения, показания внешних датчиков температуры и давления.
Все изменения конфигурируемых параметров или архивов протоколируются в интегрированной энергонезависимой памяти вычислителя, кроме этого изменение параметров счетчика защищено специальным переключателем, находящимся на вычислителе, который должен быть закрыт и опломбирован при использовании счетчика для коммерческого учета. Счетчик присоединяется к трубопроводу с помощью фланцев, выполненных по стандартам ANSI, DIN, ГОСТ или специального исполнения (в зависимости от заказа).
В счетчиках предусмотрена возможность замены УЗП под давлением, в рабочем режиме без вывода прибора из эксплуатации.
Общий вид счетчика представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

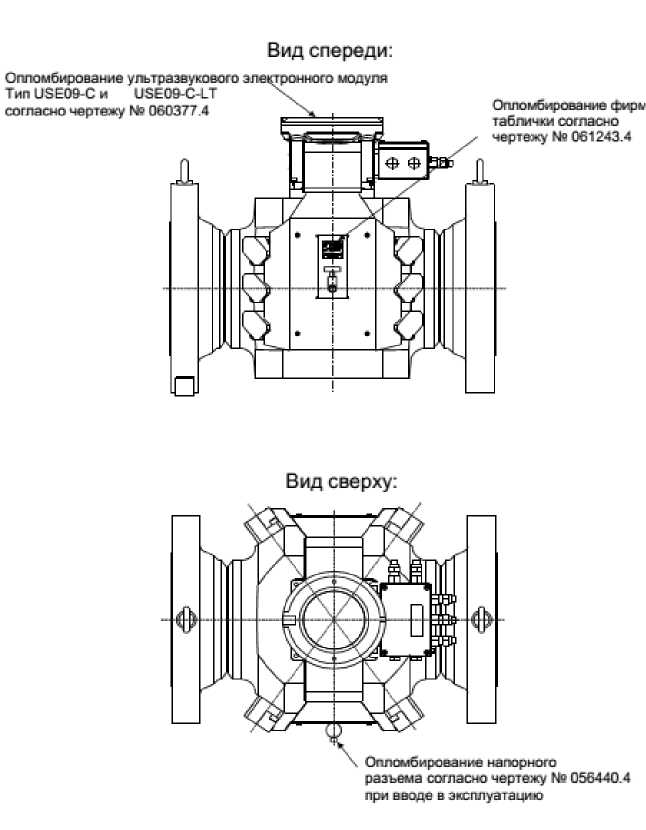

Рисунок 2 - Схемы пломбировки от несанкционированного доступа.

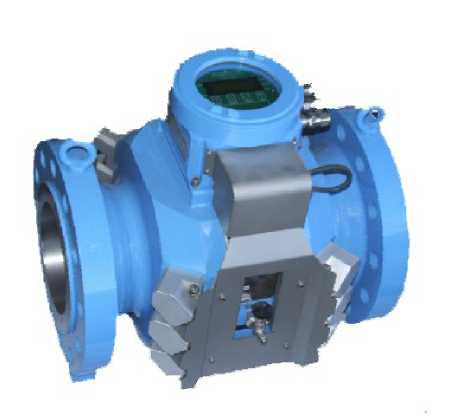

Рисунок 1 - Общий вид счетчика.
Программное обеспечение
Счетчик имеет встроенное программное обеспечение (далее - ПО), включающее алгоритм вычисления, который основан на конструктивных особенностях счетчика. ПО установлено в вычислителе и аттестовано в установленном порядке по МИ 2955-2005, сертификат соответствия №06.0001.0410 выдан АНО «Межрегиональный испытательный центр» 14.07.2010 г с приложением №2 от 14 марта 2012 г.
ПО предназначено для расчета объема и объемного расхода газа при рабочих условиях, посредством измерения скорости потока газа на основании времени прохождения ультразвуковых импульсов по каждому из лучей, ее усреднением с учетом внутреннего диаметра.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |||
|
Наименование ПО |
Программное обеспечение счетчика «1 |
USZ 08» | ||
|
Версия программного обеспечения |
1.200 |
1.202 |
1.400 |
1.403 |
|
Цифровой идентификатор (контрольная сумма) |
56BA |
F72A |
4442 |
F896 |
Уровень защиты от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Помимо возможности просмотра и изменения параметров с помощью магнитного стержня непосредственно на дисплее счетчика доступ может осуществляться с помощью конфигурационного программного обеспечения RMGView, которое состоит из модулей просмотра, диагностики и редактирования, предназначенных для проведения проверки технического состояния счетчика.
RMGView находится под многоуровневой системой защиты, которая предоставляет доступ только уполномоченным пользователям и одновременно определяет, какие параметры пользователь может вводить или изменять.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений расхода газа при рабочих условиях, м3/ч |
от 1200 до 55000 |
|
Пределы допускаемой относительной погрешности измерений объемного расхода и объема газа при рабочих условиях, %: - при использовании поверочной установки на природном газе при избыточном давлении: 0,1 Qmax < Q < Qmax |
±0,3 |
|
Qmin < Q < 0,1 Qmax |
±0,5 |
|
- при поверке на поверочной установке на воздухе при атмосферном давлении либо при имитационном методе поверки: 0,1Qmax < Q < Qmax Qmin < Q < 0,1Qmax |
±0,5 |
|
±0,7 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Измеряемая среда |
природный газ |
|
Диаметр условного прохода, мм |
700 |
|
Диапазон абсолютного давления измеряемого газа, МПа |
от 0,1 до 25 |
|
Диапазон температур измеряемого газа, °С |
от -40 до +50 |
|
Условия эксплуатации: - диапазон температур окружающей среды, °С - относительная влажность окружающей среды, не более, % |
от -40 до +55 95 |
|
Напряжение питания (постоянный ток), В |
24 (+10/-15%) |
|
Потребляемая мощность, Вт |
15 |
|
Выходные сигналы, шт.: - токовый 0/4 - 20 мА - импульсный - RS - 485/232 - контактный |
1(свободно программируемый, гальванически развязанный) 2 2 2 |
|
Габаритные размеры, мм, не более длина ширина высота |
1200 980 650 |
|
Масса, кг, не более |
1730 |
|
Средний срок службы, лет, не менее |
30 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации методом компьютерной графики в верхнем левом углу, на лицевую панель вычислителя в верхнем левом углу методом наклейки.
Комплектность
Таблица 4 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Счетчик газа ультразвуковой USZ 08 (заводские номера 612923, 612924) |
- |
2 шт. |
|
Комплект принадлежностей |
В соответствии с заказом | |
|
Руководство по эксплуатации |
- |
1 шт. |
|
Методика поверки |
МП 51422-12 с изменением № 1 |
1 шт. |
|
Программный комплекс RMGView |
Поверка
осуществляется по документу МП 51422-12 «Инструкция. ГСИ. Счетчики газа ультразвуковые USZ 08. Методика поверки» с изменением №1, утвержденному ФГУП «ВНИИР»16 августа 2015 г.
Основные средств поверки:
- установка поверочная расходоизмерительная, поверочная среда: природный газ, диапазон задаваемого объемного расхода должен соответствовать рабочему диапазону поверяемого счетчика, с пределом основной относительной погрешности ±0,23% (или средним квадратическим отклонением результатов измерений не более 0,05% при 11 независимых измерениях, и неисключенной систематической погрешности не превышающей 0,1%);
- установка поверочная расходоизмерительная, поверочная среда: воздух, диапазон задаваемого объемного расхода должен соответствовать рабочему диапазону поверяемого счетчика, с пределом основной относительной погрешности ±0,3%;
- частотомер Ч3-63, диапазон измеряемых частот от 0,01 Гц до 20 МГц (регистрационный номер 9084-83);
- измеритель влажности и температуры ИВТМ-7, пределы измерений от минус 20 °С до 60 °С, пределы основной абсолютной погрешности при измерений температуры ± 0,2 °С (регистрационный номер 15500-12);
- манометр эталонный МО с верхним пределом измерений соответствующим верхнему пределу рабочего давления счетчика, класс точности 0,15 (регистрационный номер 4381610);
- термометр ртутный стеклянный лабораторный, диапазон измерений от 0 до 50 °С, цена деления 0,1 °С (регистрационный № 303-91);
- барометр-анероид БАММ-1, диапазон измерений от 80 до 106,7 кПа, цена деления шкалы 100 Па (регистрационный № 5738-76);
- психрометр ВИТ-1, диапазон измерений относительной влажности от 30% до 80%, цена деления термометров 0,5 °С (регистрационный № 42453-09);
- калибратор многофункциональный ASC300-R, генерирование постоянного тока в диапазоне от 0 до 24 мА, погрешность ±(0,015% от показания ±2мкА), имитация сигналов от термометров сопротивления Pt100 в диапазоне от минус 200 до плюс 300, абсолютная погрешность ±0,03°С (регистрационный № 25895-09).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке счетчика.
Сведения о методах измерений
приведены в эксплуатационном документе
Нормативные документы
ГОСТ Р 8.618-2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений объемного и массового расходов газа
ГОСТ 8.611-2013 ГСИ. Расход и количество газа. Методика (метод) измерений с помощью ультразвуковых преобразователей расхода.
Техническая документация фирмы «RMG Messtechnik GmbH», Германия.
