Трансформаторы тока ТПЛ-СЭЩ-10
| Номер в ГРСИ РФ: | 71808-18 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | АО "ГК "Электрощит-ТМ-Самара", г.Самара |
Трансформаторы тока ТПЛ^ЭЩ-Ю (далее - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты и управления использования в цепях коммерческого учета электроэнергии в электрических установках переменного тока на класс напряжения до 10 кВ.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 71808-18 |
| Действует | по 09.07.2029 |
| Наименование | Трансформаторы тока |
| Модель | ТПЛ-СЭЩ-10 |
| Приказы |
№2381 от
01.11.2025
— О внесении изменений в сведения об утвержденных типах средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 0301b690-fef9-ecf7-bcfc-7ba31bb6642c |
Производитель / Заявитель
АО «ГК «Электрощит» –ТМ Самара», РОССИЯ, 443048, Самарская обл., г.о. Самара, вн. р-н Красноглинский, п. Красная Глинка, кв-л 2, зд. 37, офис 221
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
16 лет
|
| Зарегистрировано поверок |
4619
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 4619 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 30.11.2025 |
Поверители
Скачать
|
71808-18: Описание типа
2023-71808-18.pdf
Файл устарел
|
Скачать | 151.1 КБ | |
|
71808-18: Методика поверки
2021-mp71808-18.pdf
Файл устарел
|
Скачать | 68.3 КБ | |
|
71808-18: Описание типа
2023-71808-18-1.pdf
|
Скачать | 151.1 КБ | |
|
71808-18: Описание типа
2025-71808-18.pdf
|
Скачать | 166.2 КБ | |
|
71808-18: Методика поверки
2021-mp71808-18-1.pdf
|
Скачать | 68.3 КБ |
Описание типа
Назначение
Трансформаторы тока ТПЛ-СЭЩ-10 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты и управления использования в цепях коммерческого учета электроэнергии в электрических установках переменного тока на класс напряжения до 10 кВ.
Описание
Принцип действия трансформаторов тока основан на законе электромагнитной индукции. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы тока ТПЛ-СЭЩ-10 выполнены в виде проходной конструкции. Корпус трансформаторов тока литой, выполнен из эпоксидного компаунда, который одновременно является главной изоляцией и обеспечивает защиту обмоток от механических и климатических воздействий.
Трансформаторы по принципу конструкции являются проходными, представляют собой блок, состоящий из первичной катушки и двух, трех или четырех магнитопроводов с вторичными обмотками.
Выводы первичной обмотки расположены на боковых поверхностях трансформаторов. Вторичные обмотки размещены каждая на своем магнитопроводе. Выводы вторичных обмоток имеют 2 варианта исполнения и расположены в нижней части трансформатора.
Для защиты вторичных выводов от несанкционированного доступа предусмотрена прозрачная крышка с возможностью пломбирования. Трансформаторы не подлежат заземлению, т.к. корпус трансформатора выполнен из литой смолы и не имеет подлежащих заземлению металлических частей.
Крепление трансформаторов на месте установки производится с помощью четырех болтов с резьбой М12 через втулки, пропущенные на фланце трансформатора.
Трансформаторы тока ТПЛ-СЭЩ-10 выпускаются в нескольких конструкторских исполнениях.
Общий вид трансформаторов ТПЛ-СЭЩ-10 представлен на рисунке 1.

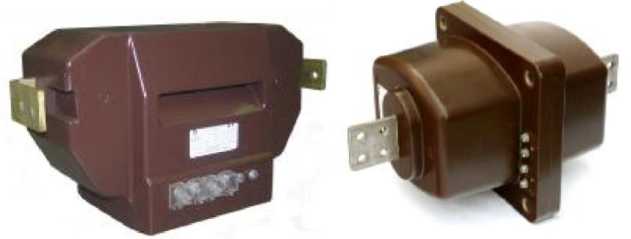

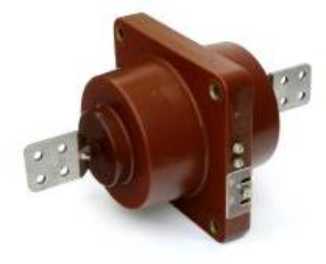

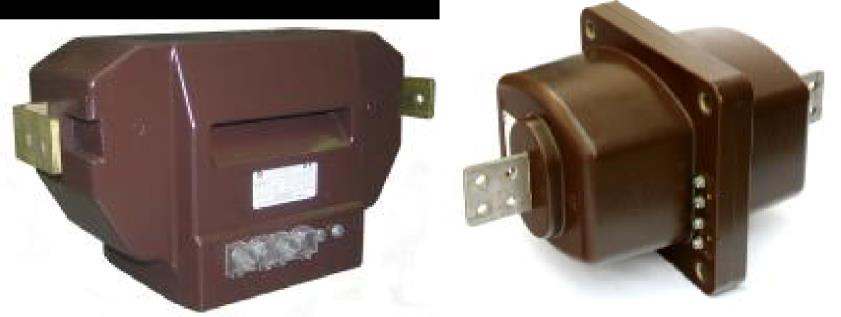

Рисунок 1 - Общий вид трансформаторов тока ТПЛ-СЭЩ-10
Расшифровка условного обозначения трансформаторов: Т П Л - СЭЩ - 10 - ХХ - Х / Х / Х - Х/Х/Х - Х/ Х - Х 2
|
Категория размещения по ГОСТ 15150 | ||
|
Климатическое исполнение по ГОСТ 15150 | ||
|
Номинальный вторичный ток, А | ||
|
Номинальный первичный ток, А | ||
Номинальная нагрузка, В^ А
Класс точности
Конструктивный вариант исполнения
Номинальное напряжение, кВ
Зарегистрированный товарный знак изготовителя
С литой изоляцией
Проходной
Трансформатор тока
Программное обеспечение отсутствует.
Технические характеристики
Основные метрологические и технические характеристики трансформаторов тока ТПЛ-СЭЩ-10 приведены в таблице 1.
Таблица 1 - Основные метрологические характеристики трансформаторов тока
ТПЛ-СЭЩ-10
|
Наименование параметра |
Значение параметра |
|
Номинальное напряжение трансформатора, кВ |
10 |
|
Наибольшее рабочее напряжение, кВ |
12 |
|
Номинальный первичный ток трансформатора, А |
от 5 до 2000 |
|
Номинальный вторичный ток, А |
1; 5 |
|
Номинальная частота переменного тока, Гц |
50; 60 |
|
Количество вторичных обмоток, не более |
4 |
|
Номинальная вторичная нагрузка c коэффициентом мощности cos92 = 0,8: - вторичных обмоток для измерений, В^ А - вторичных обмоток для защиты, 1В А |
от 3 до 60 от 3 до 60 |
|
Номинальная вторичная нагрузка c коэффициентом мощности cos92 = 1: - вторичных обмоток для измерений, В^ А |
1; 2; 2,5 |
|
Класс точности вторичных обмоток: - для измерений и учета - для защиты |
0,2S; 0,2; 0,5S; 0,5 5Р;10Р |
|
Номинальная предельная кратность вторичной обмотки для защиты Кном |
от 2 до 35 |
|
Номинальный коэффициент безопасности приборов вторичной обмотки для измерений Кбном |
от 2 до 35 |
|
Средняя наработка на отказ, ч |
400000 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
513х222х250 |
|
Масса, кг, не более |
34 |
|
Климатическое исполнение по ГОСТ 15150-69 |
У2; Т2 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом и на табличку технических данных трансформатора методом трафаретной печати.
Комплектность
В комплект поставки входят:
|
- трансформатор тока - паспорт - руководство по эксплуатации |
1 шт. 1 экз. согласно заказ-наряду |
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
ТУ 3414-110-72210708-2008 Трансформаторы тока ТПЛ-СЭЩ-10. Технические условия
