Теплосчетчики СТЭ 31 "БЕРИЛЛ"
| Номер в ГРСИ РФ: | 71812-18 |
|---|---|
| Категория: | Теплосчетчики |
| Производитель / заявитель: | ООО "ИТЭЛМА Билдинг Системс" (НПП ИБС), г.Москва |
Теплосчетчики СТЭ 31 «БЕРИЛЛ» (далее по тексту - теплосчетчик) предназначены для измерений тепловой энергии и объема теплоносителя (воды), протекающего по трубопроводу в закрытых системах теплоснабжения при учетных операциях.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 71812-18 |
| Наименование | Теплосчетчики |
| Модель | СТЭ 31 "БЕРИЛЛ" |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 09.07.2023 |
Производитель / Заявитель
ООО "НПП "ИТЭЛМА Билдинг Системс", г.Москва
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 6 лет |
| Зарегистрировано поверок | 83696 |
| Найдено поверителей | 75 |
| Успешных поверок (СИ пригодно) | 83596 (100%) |
| Неуспешных поверок (СИ непригодно) | 100 (0%) |
| Актуальность информации | 21.11.2024 |
Поверители
Скачать
| 71812-18: Описание типа СИ | Скачать | 129 КБ | |
| 71812-18: Методика поверки МП 208-020-2018 | Скачать | 3.9 MБ |
Описание типа
Назначение
Теплосчетчики СТЭ 31 «БЕРИЛЛ» (далее по тексту - теплосчетчик) предназначены для измерений тепловой энергии и объема теплоносителя (воды), протекающего по трубопроводу в закрытых системах теплоснабжения при учетных операциях.
Описание
Принцип работы теплосчётчика состоит в измерении объёма и температур теплоносителя в прямом и обратном трубопроводах с последующим определением тепловой энергии путем обработки измерений вычислителем по заданному алгоритму и отображением результатов на цифровом устройстве вычислителя.
Теплосчетчик имеет единое конструктивное исполнение (единый теплосчетчик) соответствующее классу точности 2 по ГОСТ Р ЕН 1431-1-2011и состоит из:
- вычислителя;
- тахометрического датчика расхода с радиальным подводом теплоносителя;
- пары калиброванных совместно с вычислителем датчиков температуры Pt1000.
Теплосчетчики выпускаются в двух исполнениях, для измерений тепловой энергии при установке теплосчетчика в подающий трубопровод и для измерений тепловой энергии при установке в обратный трубопровод.
Типоразмеры теплосчетчиков отличаются номинальными диаметрами датчиков расхода и диапазонами объемного расхода теплоносителя.
Теплосчетчики измеряют и отображают на ЖКИ следующие параметры:
- накопленное значение тепловой энергии с начала эксплуатации;
- накопленные значения объема теплоносителя за текущий и предыдущие 38 месяцев;
- текущее значение температур теплоносителя в подающем и обратном трубопроводах;
- разность температур теплоносителя в подающем и обратном трубопроводах;
- время наработки,
- версию встроенного ПО;
- серийный номер теплосчетчика.
Вычислитель обеспечивает дистанционную передачу радиоканалом по протоколу LoRaWAN или по кабелю (импульсный выход, или M-Bus шина, или RS-485) измеренной архивной и служебной информации в автоматизированные системы контроля и учета энергоресурсов (АСКУЭ), а также считывание с дисплея архивной информации потребленной тепловой энергии с глубиной архивирования 39 месяцев.
Вычисление тепловой энергии проводится в соответствии с ГОСТ Р ЕН 1434-1-2011.

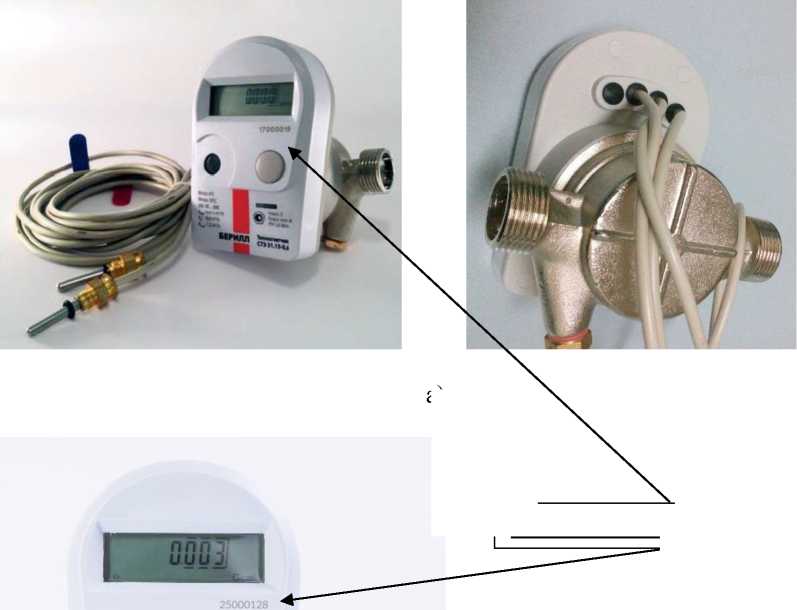

Общий вид расходомеров представлен на рисунке 1.
Пломбирование теплосчетчиков от несанкционированного доступа, не предусмотрено.

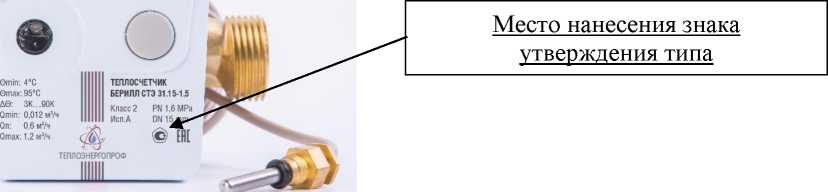

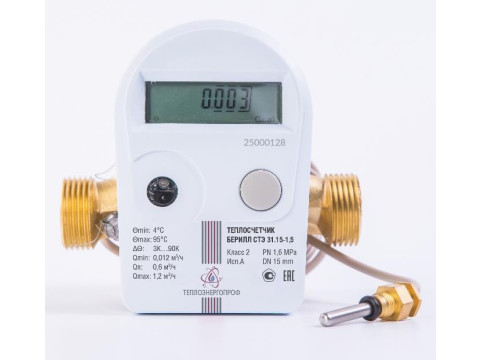

Рисунок 1 - Внешний вид теплосчетчика.
Программное обеспечение
В теплосчетчиках применяется встроенное программное обеспечение (ПО) которое устанавливается в память вычислителя при изготовлении и не может быть изменено в процессе эксплуатации. Разделения ПО на метрологически значимую часть ПО и метрологически незначимую часть ПО нет. Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Метрологически значимые параметры и данные защищены от преднамеренного или случайного изменения отсутствием программноаппаратных интерфейсов связи и механической защитой одноразовыми заглушками головок крепежных винтов.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
JXRLM II |
|
Номер версии (идентификационный номер) ПО |
U- 1.00 |
|
Цифровой идентификатор ПО |
- |
|
Алгоритм вычисления цифрового идентификатора |
- |
ПО имеет уровень защиты "Высокий" от непреднамеренных и преднамеренных изменений согласно Р 50.2.077 - 2014.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Типоразмер теплосчетчика |
СТЭ 31.15-0,6 |
СТЭ 31.15-1,5 |
СТЭ 31.20-2,5 |
|
Диаметр условного прохода, Ду, мм |
15 |
15 |
20 |
|
Минимальный расход, qi м3/ч |
0,012 |
0,03 |
0,05 |
|
Номинальный расход, qp, м3/ч |
0,6 |
1,5 |
2,5 |
|
Максимальный расход, qs, м3/ч |
1,2 |
3,0 |
5,0 |
|
Диапазон измерений температуры теплоносителя вычислителем, оС |
от +4 до +95 | ||
|
Диапазон измерения разности температур теплоносителя в подающем и обратном трубопроводах (A0min), оС |
от 3 до 92 | ||
|
Типоразмер теплосчетчика |
СТЭ 31.15-0,6 |
СТЭ 31.15-1,5 |
СТЭ 31.20-2,5 |
|
Пределы допускаемой относительной погрешности теплосчетчика при измерении объема теплоносителя во всем диапазоне расходов от qi до qs, % (класс 2): где qp и q - значения номинального и измеренного расхода теплоносителя |
±(2+0,02qp /q) | ||
|
Пределы допускаемой относительной погрешности вычислителя и комплекта датчиков температуры, % |
±(l,O+4A0min/A0) | ||
|
Пределы суммарной допускаемой относительной погрешности теплосчетчика при измерении тепловой энергии, % |
±(3+0,02qp /q+4A0min/A0), | ||
|
Пределы допускаемой относительной погрешности измерений времени, % |
± 0,02 | ||
|
Максимально допустимое рабочее давление, МПа |
1,6 | ||
|
Потеря давления при номинальном значении расхода, МПа |
0,025 | ||
Таблица 3 - Основные технические характеристики
|
Типоразмер теплосчетчика |
СТЭ 31.15-0,6 |
СТЭ 31.15-1,5 |
СТЭ 31.20-2,5 | |
|
Электропитание - от литиевой батареи номинальным напряжением, В |
3,6 | |||
|
Тип дисплея |
LCD, 8цифр высотой 6мм + пиктограммы | |||
|
Условия эксплуатации по ГОСТ Р ЕН 1434-1-2011: - температура окружающей среды, °С - относительная влажность воздуха при +25 °C, не более, % - атмосферное давление, кПа |
класс исполнения А от +5 до +55 93 от 90 до 110 | |||
|
Срок службы батареи, лет, не менее |
6 | |||
|
Габаритные размеры, мм, не более: - высота - ширина - длина присоединительные размеры, дюйм |
100 70 110 3/4” |
100 70 130 1” | ||
|
Масса, кг, не более |
0,75 |
0,85 |
1,2 | |
|
Наработка на отказ, ч, не менее |
65000 | |||
|
Средний срок службы, лет, не менее |
12 | |||
Знак утверждения типа
наносится на переднюю панель вычислителя методом фотолитографии и титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Теплосчетчик |
СТЭ 31 |
1 шт. в соответствии с заказом |
|
Принадлежности для теплосчетчика |
1 комплект | |
|
Упаковка |
1 комплект | |
|
Руководство по эксплуатации / Паспорт |
4218-003-17331698-2017 РЭ |
1 экз. |
|
Методика поверки |
МП 208-020-2018 |
1 экз. на партию |
Поверка
осуществляется по документу МП 208-020-2018 "ГСИ. Теплосчетчики СТЭ 31 «БЕРИЛЛ». Методика поверки, утвержденному ФГУП "ВНИИМС" 14.05.2018 г.
Основные средства поверки:
- установка для проверки счетчиков жидкости УПСЖ-15.2/15.2 (регистрационный №30396-05), диапазон воспроизведения объемного расхода воды от 0,012 до 3,0 м3/ч, пределы допускаемой относительной погрешности измерений ±0,2 %;
- термостаты лабораторные ЛОИП ЛТ 920 (регистрационный №42589-09), диапазон температур (Тводы+5)^+150 °С, погрешность поддержания температуры в диапазоне (от +10 до +100 °С) не более ±0,01 °С;
- термометр цифровой малогабаритный ТЦМ 9410 (регистрационный №32156-06), диапазон измерений от -50 до +200 °С, пределы допускаемой основной абсолютной погрешности ±(0,05 + 0,0005 111 + *) °С, где*-единица последнего разряда, °С.
Допускается применение других средств поверки, обеспечивающих определение метрологических характеристик поверяемых теплосчетчиков с требуемой точностью.
Знак поверки наносится в паспорт или свидетельство о поверке средства измерений.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
ГОСТ Р ЕН 1434-1-2011 "Теплосчетчики. Часть 1. Основные требования"
ТУ 4218 - 003-17331698 - 2017 Теплосчетчик СТЭ 31. Технические условия
