Расходомеры-счетчики жидкости ультразвуковые PT900
| Номер в ГРСИ РФ: | 71824-18 |
|---|---|
| Категория: | Расходомеры |
| Производитель / заявитель: | Фирма "GE Sensing EMEA", Ирландия |
Расходомеры-счетчики жидкости ультразвуковые PT900 предназначены для измерений объемного расхода и объема жидкости.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 71824-18 |
| Действует | по 11.07.2024 |
| Наименование | Расходомеры-счетчики жидкости ультразвуковые |
| Модель | PT900 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 3ff676fc-20a3-9ab3-248e-aabf8a3990d3 |
Производитель / Заявитель
Фирма «Baker Hughes Sensing & Inspection (Changzhou) Co., Ltd», КИТАЙ; Фирма «Panametrics LLC», СОЕДИНЕННЫЕ ШТАТЫ; Фирма «Baker Hughes EMEA Unlimited Company», ИРЛАНДИЯ
ИРЛАНДИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 95 (96%) |
| Неуспешных поверок (СИ непригодно) | 4 (4 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
71824-18: Описание типа
2021-71824-18.pdf
|
Скачать | 602.3 КБ | |
|
71824-18: Методика поверки
2018-mp71824-18.pdf
|
Скачать | 197.3 КБ |
Описание типа
Назначение
Расходомеры-счетчики жидкости ультразвуковые PT900 предназначены для измерений объемного расхода и объема жидкости.
Описание
Принцип действия расходомеров-счетчиков жидкости ультразвуковых PT900 основан на методе измерения разности между временем прохождения ультразвуковых импульсов по направлению потока жидкости и против него. Возбуждение импульсов производится пьезоэлектрическими ультразвуковыми преобразователями, устанавливаемыми на измерительном участке трубопровода. Пьезоэлектрические ультразвуковые преобразователи работают попеременно в режиме приемник-излучатель и обеспечивают излучение в жидкость и прием из нее ультразвуковых импульсов под углом к оси трубопровода. Движение жидкости вызывает изменение времени распространения ультразвуковых сигналов по потоку и против него. По разности времени прохождения ультразвуковых импульсов расходомеры-счетчики жидкости ультразвуковые PT900 определяют скорость потока. По определенной скорости потока и введенным параметрам трубопровода расходомеры-счетчики жидкости ультразвуковые PT900 рассчитывают объемный расход и объем жидкости.
Расходомеры-счетчики ультразвуковые PT900 состоят из одной или двух пар ультразвуковых преобразователей (установленных в одном или двух накладных зажимах), образующих измерительный канал, и электронно-вычислительного блока.
Ультразвуковые преобразователи выпускаются в обычном и высокотемпературном исполнениях.
Электронно-вычислительный блок расходомеров-счетчиков жидкости ультразвуковых PT900 выполняет следующие функции:
- цифровая обработка сигналов, поступающих с ультразвуковых преобразователей;
- вычисление скорости потока жидкости;
- вычисление объемного расхода и объема жидкости по введенным параметрам трубопровода (материал, наружный диаметр, толщина стенки);
- светодиодная индикация состояния расходомера-счетчика;
- формирование и хранение архивов событий, измеренных и вычисленных значений, настроечных параметров;
- передача измеренной информации по импульсным, частотным сигналам и цифровым интерфейсам.
Выходные сигналы по HART-протоколу и Modbus-протоколу, а также токовый выходной сигнал предназначены только для индикации измеренных значений объемного расхода и объема жидкости.
В комплект поставки расходомеров-счетчиков жидкости ультразвуковых PT900 входит беспроводной планшетный персональный компьютер с операционной системой Android (версия
4.4 или выше) с установленным программным пакетом PT900 APP. Связь электронновычислительного блока с персональным компьютером осуществляется по беспроводной сети Bluetooth. Программный пакет PT900 APP позволяет производить следующие операции:
- загружать в расходомеры-счетчики и сохранять из расходомеров-счетчиков конфигурационные данные;
- отображать измеренные и вычисленные параметры, параметры настройки;
- формировать протоколы и графики, основываясь на измеренной и вычисленной информации, хранящейся в расходомерах-счетчиках;
- хранение данных.

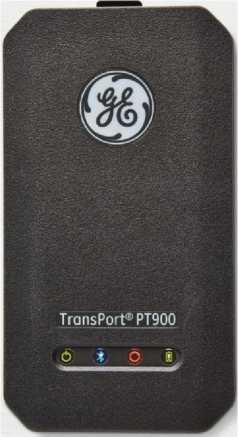

Общий вид электронно-вычислительного блока расходомеров-счетчиков жидкости ультразвуковых PT900 приведен на рисунке 1.
Рисунок 1 - Общий вид электронно-вычислительного блока расходомеров-счетчиков жидкости ультразвуковых PT900

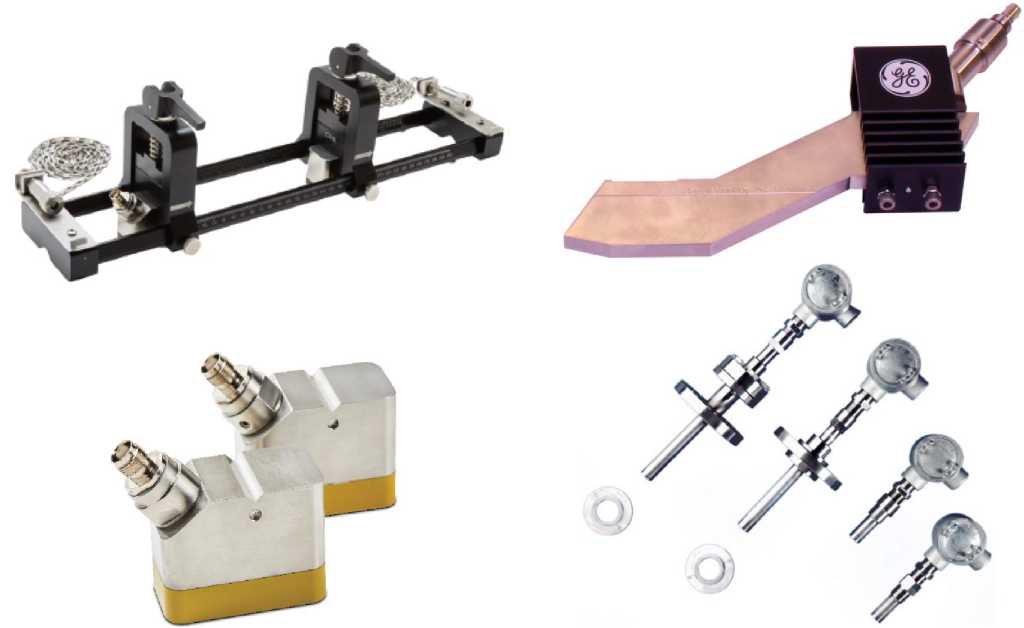

Общий вид ультразвуковых преобразователей расходомеров-счетчиков жидкости ультразвуковых PT900 приведен на рисунке 2.
а) обычное исполнение
б) высокотемпературное исполнение
Рисунок 2 - Общий вид ультразвуковых преобразователей расходомеров-счетчиков жидкости ультразвуковых PT900
Пломбировка расходомеров-счетчиков жидкости ультразвуковых PT900 не предусмотрена.
Программное обеспечение
Расходомеры-счетчики жидкости ультразвуковые PT900 имеют встроенное программное обеспечение. Программное обеспечение предназначено для вычисления объёмного расхода и объёма на основе данных от ультразвуковых преобразователей, а также для управления устройствами ввода-вывода информации расходомеров-счетчиков, создания в энергонезависимой памяти архивных записей об объемах жидкости за отчетные интервалы времени (часы, сутки). Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения расходомеров-счетчиков жидкости ультразвуковых PT900 приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование программного обеспечения |
РТ900 |
|
Номер версии (идентификационный номер) программного обеспечения |
не ниже 1.0.7 |
|
Цифровой идентификатор программного обеспечения |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики расходомеров-счетчиков жидкости ультразвуковых
PT900
|
Наименование характеристики |
Значение |
|
Диапазон измерений объемного расхода, м3/ч* |
от 0,3 до 135000 |
|
Диапазон скорости потока, м/с |
от 0,03 до 12,19 |
|
Пределы допускаемой относительной погрешности измерений объемного расхода (объема) жидкости, % : а) при поверке проливным методом: - при измерении объемного расхода (объема) жидкости в трубопроводе одним измерительным каналом: | |
|
при номинальном диаметре трубопровода от DN 12,7 до DN 50 |
±2,5 |
|
при номинальном диаметре трубопровода св. DN 50 до DN 2000 - при измерении объемного расхода (объема) жидкости в трубопроводе двумя измерительными каналами: |
±1,5 |
|
при номинальном диаметре трубопровода от DN 12,7 до DN 50 |
±2,0 |
|
при номинальном диаметре трубопровода св. DN 50 до DN 2000 б) при поверке имитационным методом: |
±1,0 |
|
при номинальном диаметре трубопровода от DN 12,7 до DN 50 |
±5,0 |
|
при номинальном диаметре трубопровода св. DN 50 до DN 2000 |
±3,0 |
|
Пределы допускаемой приведенной к диапазону измерений погрешности аналогового канала ввода от 4 до 20 мА, % |
±0,4 |
|
* Для номинального диаметра трубопровода от DN 12,7 до DN 2000 мм при скорости потока от 0,6 до 12,19 м/с. Диапазон измерений объемного расхода может быть | |
|
уменьшен в соответствии с заказом (определяется диапазоном калибровки изготовителя). При соблюдении требований к монтажу и эксплуатации, указанных в руководстве по | |
|
эксплуатации. | |
Таблица 3 - Основные технические характеристики расходомеров-счетчиков жидкости
ультразвуковых PT900
|
Наименование характеристики |
Значение |
|
Номинальный диаметр трубопровода, мм |
от DN 12,7 до DN 7500 |
|
Толщина стенки трубопровода, мм, не более |
76,2 |
|
Температура измеряемой среды, °С |
от -40 до +150 (от -190 до +400*) |
|
Входные сигналы |
два аналоговых от 4 до 20 мА |
|
Выходные сигналы |
частотный, импульсный, аналоговый от 4 до 20 мА, HART-протокол, Modbus-протокол |
|
Цифровые интерфейсы связи |
RS-485, Bluetooth, микро-USB порт |
|
Условия эксплуатации: - температура окружающей среды, °С а) электронно-вычислительного блока б) ультразвуковых преобразователей - относительная влажность, % - атмосферное давление, кПа |
от -20 до +55 от -40 до +75 до 90, без конденсации влаги от 84,0 до 106,7 |
|
Параметры электропитания, В |
от 3,0 до 3,6 (электропитание осуществляется от литиевой батареи) |
|
Потребляемая мощность, Вт, не более |
25 |
|
Габаритные размеры электронно-вычислительного блока, мм, не более: - длина - ширина - высота |
200 110 40 |
|
Габаритные размеры ультразвукового преобразователя обычного исполнения, мм, не более: - длина - ширина - высота |
71 32 56 |
|
Габаритные размеры ультразвукового преобразователя высокотемпературного исполнения, мм, не более: - длина - ширина - высота |
354 80 247 |
|
Масса электронно-вычислительного блока, кг, не более |
0,9 |
|
Масса ультразвукового преобразователя, кг, не более: - обычное исполнение - высокотемпературное исполнение |
0,3 2,0 |
|
Средний срок службы, лет, не менее |
25 |
|
* по специальному заказу для ультразвуковых преобразователей высокотемпературного исполнения. | |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
|
Таблица 4 - Комплектность расходомеров-счетчиков жидкости ультразвуковых PT900 | ||
|
Наименование |
Обозначение |
Количество |
|
Расходомер-счетчик жидкости ультразвуковой |
PT900 |
1 шт. |
|
Комплект монтажных частей |
- |
1 шт. |
|
Беспроводной планшетный персональный компьютер |
- |
1 шт. |
|
Программный пакет |
PT900 APP |
1 экз. |
|
Толщиномер ультразвуковой (по заказу) |
PocketMIKE |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
МП 0726-1-2018 |
1 экз. |
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
Приказ Росстандарта № 256 от 7 февраля 2018 года «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1'10-16-30 А
Техническая документация фирм GE Sensing EMEA, Ирландия, GE Infrastructure Sensing, LLC, США и GE Sensing and Inspector Technology (Changzhou) Co., Ltd, Китай
