Счетчики воды турбинные универсальные Экомера-Ф
| Номер в ГРСИ РФ: | 71840-18 |
|---|---|
| Производитель / заявитель: | ООО "Сантехническая Компания "ЭКОМЕРА" (ООО "СК "ЭКОМЕРА"), г. Москва |
Счетчики воды турбинные универсальные Экомера-Ф (далее - счетчики) предназначены для измерений объема воды.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 71840-18 | ||||||
| Действует | по 11.07.2029 | ||||||
| Наименование | Счетчики воды турбинные универсальные | ||||||
| Модель | Экомера-Ф | ||||||
| Приказы |
№1610 от
07.08.2025
— О внесении изменений в сведения об утвержденных типах средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 6c8e7197-ea5c-b892-df53-1a7360c080f3 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «СК «ЭКОМЕРА», РОССИЯ, 121471, г. Москва, ул. Рябиновая, д. 55, стр. 3
РОССИЯ
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1413-449-2024 Государственная система обеспечения единства измерений Счетчики воды турбинные универсальные Экомера-Ф Методика поверки
(с 07.08.2025)
МИ 1592-15 Государственная система обеспечения единства измерений. Счетчики воды. Методика поверки
(по 07.08.2025)
|
| Межповерочный интервал / Периодичность поверки |
6 лет
|
| Зарегистрировано поверок |
23271
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 23247 (100%) |
| Неуспешных поверок (СИ непригодно) | 24 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
71840-18: Описание типа
2023-71840-18.pdf
|
Скачать | 154.6 КБ | |
|
71840-18: Методика поверки
2022-mp71840-18.pdf
Файл устарел
|
Скачать | 66.8 КБ | |
|
71840-18: Описание типа
2025-71840-18.pdf
Файл устарел
|
Скачать | 443.6 КБ | |
|
71840-18: Описание типа
2023-71840-18-1.pdf
Файл устарел
|
Скачать | 154.6 КБ | |
|
71840-18: Методика поверки
РТ-МП-1413-449-2024
2025-mp71840-18.pdf
Файл устарел
|
Скачать | 2.3 MБ | |
|
71840-18: Методика поверки
2022-mp71840-18-1.pdf
Файл устарел
|
Скачать | 66.8 КБ | |
|
71840-18: Описание типа
2025-71840-18-1.pdf
|
Скачать | 443.6 КБ | |
|
71840-18: Методика поверки
РТ-МП-1413-449-2024
2025-mp71840-18-1.pdf
|
Скачать | 2.3 MБ |
Описание типа
Назначение
Счетчики воды турбинные универсальные Экомера-Ф (далее - счетчики) предназначены для измерений объема воды.
Описание
Принцип действия счетчиков основан на измерении числа оборотов турбины, вращающейся под действием потока протекающей воды. Количество оборотов турбины пропорционально объему воды, протекающей через счетчик.
Счетчики состоят из проточной части, в которой расположена турбина, счетного механизма и индикаторного устройства. Вода подается во входной патрубок проточной части счетчика через сетчатый фильтр, поступает на турбину и выходит через выходной патрубок. Редуктор счетного механизма преобразует обороты турбины в значение на индикаторном устройстве, выраженное в единицах измерения объема. Количество оборотов турбины пропорционально количеству протекающей воды.
Вращение турбины передается к ведомой части магнитной муфты, установленной в счетном механизме. Магнитная муфта защищена от воздействия внешнего магнитного поля антимагнитным экраном.
Счетчики, предназначенные для измерений объема воды с температурой в диапазоне от плюс 5 °С до плюс 90 °С, имеют корпус красного цвета; счетчики, предназначенные для измерений объема воды с температурой в диапазоне от плюс 5 °С до плюс 50 °С, имеют корпус синего цвета.
Счетчики могут быть сухоходными или мокроходными. Мокроходные счетчики могут устанавливаться во влажных и временно затапливаемых помещениях, кессонах, сухих и смотровых колодцах, часть счетного механизма находится в глицерине. Счетчики отличаются диаметром условного прохода и типом присоединения (фланцевое или резьбовое).
Счетчики могут дополнительно комплектоваться датчиком (магнитоуправляемый герметизированный контакт-геркон) для дистанционной передачи низкочастотных импульсов с ценой импульса от 1 до 1000 м3/имп. Передаточный коэффициент может иметь одно из следующих значений: 0,01; 0,1; 1; 10 и 100 м3/имп. При оснащении счетчика импульсными датчиками в обозначении счетчика появляется буква «И».
Счетчики соответствуют метрологическим классам А, В или С по ГОСТ Р 50193.1-92.
Счетчики соответствуют климатическому исполнению УХЛ 3 по ГОСТ 15150-69. Счетчики выпускаются под торговой маркой «ЭКОМЕРА».
Структура условного обозначения счетчиков:
|
ЭКОМЕРА |
- |
Х |
Х |
Х |
Х |
|
1 |
2 |
3 |
4 |
5 |
Таблица 1 - Структура условного обозначения счетчиков
|
Позиция |
Описание |
|
1 |
Обозначение счетчика |
|
2 |
Диаметр условного прохода: 40 - 40 мм 50 - 50 мм 65 - 65 мм 80 - 80 мм 100 - 100 мм 150 - 150 мм 200 - 200 мм 250 - 250 мм 300 - 300 мм |
|
3 |
Тип соединения: Ф - фланцевое нет символа - резьбовое |
|
4 |
М - мокроходный нет символа - сухоходный |
|
5 |
Выходной сигнал: И - наличие импульсный выход нет символа - отсутствует импульсный выход |
Знак поверки в виде оттиска поверительного клейма наносится на одну пломбу, установленную на корпус и крышку индикаторного устройства.
Пломбирование предусмотрено производителем, пломба устанавливается на прижимной винт корпуса и крышку индикаторного устройства.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, в виде цифрового или буквенно-цифрового обозначения, состоящего из арабских цифр или арабских цифр и букв латинского алфавита, наносится методом флексографии или лазерной гравировки на индикаторное устройство, защитный пластиковый кожух, прижимное металлическое кольцо, либо металлическую пластину на фланце счетчика.

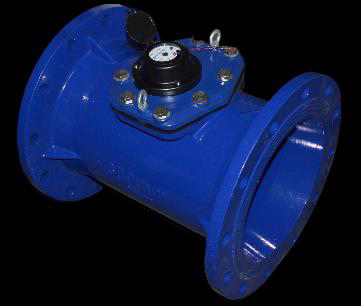

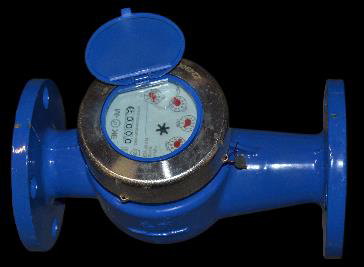

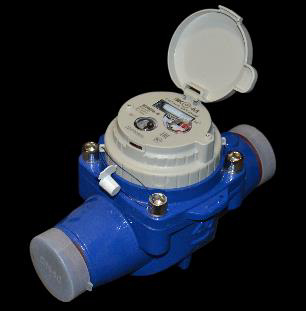

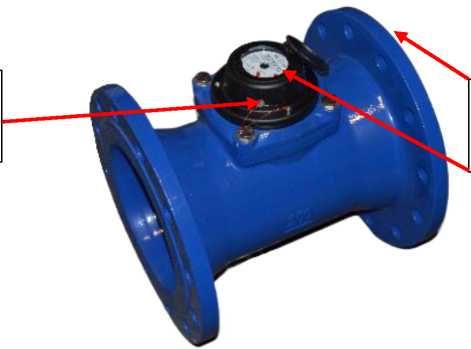

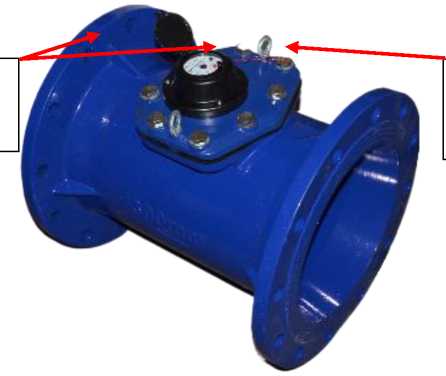

Общий вид средства измерений с указанием мест нанесения заводского номера, знака поверки и знака утверждения типа представлены на рисунке 1.
Места нанесения знака утверждения типа и заводского номера
Место нанесения знака поверки
Место нанесения знака
Места нанесения знака
поверки
знака поверки
утверждения типа и заводского номера
Место нанесения
Место нанесения знака поверки
Места нанесения знака
нанесения знака
Места нанесения знака
Места нанесения знака
утверждения типа и заводского номера
утверждения типа и заводского номера
утверждения типа и заводского номера
Место
поверки
Место нанесения знака поверки
Места нанесения знака утверждения типа и заводского номера
Места нанесения знака утверждения типа и заводского номера
Место нанесения знака поверки
Рисунок 1 - Общий вид средства измерений с указанием мест нанесения заводского номера, знака поверки и знака утверждения типа
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||||||||
|
Диаметр условного прохода (ДУ), мм |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
300 |
|
Минимальный расход (Qmin), м3/ч: | |||||||||
|
- метрологический класс С |
0,25 |
0,25 |
0,38 |
0,40 |
0,64 |
1,00 |
1,57 |
2,40 |
3,60 |
|
- метрологический класс В |
0,40 |
0,40 |
0,45 |
0,50 |
0,90 |
1,80 |
4,00 |
9,00 |
15,00 |
|
- метрологический класс А |
- |
1,2 |
2,0 |
3,2 |
4,5 |
8,0 |
- |
- |
- |
|
Переходный расход (Qt), м3/ч: | |||||||||
|
- метрологический класс С |
0,40 |
0,40 |
0,64 |
0,64 |
1,00 |
1,60 |
2,52 |
3,75 |
6,00 |
|
- метрологический класс В |
0,75 |
0,80 |
0,90 |
1,00 |
1,80 |
4,00 |
6,00 |
12,00 |
18,00 |
|
- метрологический класс А |
- |
4,5 |
7,5 |
12 |
18 |
30 |
- |
- |
- |
|
Номинальный расход (Qn), м3/ч |
30 |
60 |
90 |
120 |
150 |
170 |
300 |
500 |
800 |
|
Максимальный расход (Qmax), м3/ч |
60 |
120 |
180 |
240 |
300 |
340 |
600 |
1000 |
1600 |
|
Порог чувствительности, м3/ч |
0,5'Qmin | ||||||||
|
Пределы допускаемой относительной погрешности счетчика, %, в диапазоне расходов - от Qmin до Qt не включ. - от Qt включ. до Qmax |
±5 ±2 | ||||||||
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение | ||||||||
|
Диаметр условного прохода (ДУ), мм |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
300 |
|
Габаритные размеры, мм, не более | |||||||||
|
- длина |
200 |
200 |
195 |
220 |
245 |
300 |
350 |
450 |
500 |
|
- ширина |
165 |
260 |
260 |
275 |
250 |
310 |
340 |
400 |
450 |
|
- высота |
257 |
270 |
280 |
300 |
360 |
350 |
360 |
460 |
470 |
|
Масса, кг, не более |
12 |
13 |
17 |
21 |
24 |
58 |
70 |
85 |
100 |
|
Емкость индикаторного устройства, м3 |
9999999 | ||||||||
|
Максимальное рабочее давление, МПа |
1,6 | ||||||||
|
Цена деления индикаторного устройства, м3 |
0,001 |
0,01 | |||||||
|
Потеря давления при Qmax, МПа, не более |
0,1 | ||||||||
|
Степень защиты оболочки по ГОСТ 14254-2015 |
IP54 (по заказу IP68) | ||||||||
|
Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа - относительная влажность при температуре плюс 35 °С, %, не более - температура измеряемой среды для счетчиков синего цвета, °С - температура измеряемой среды для счетчиков красного цвета, °С |
от +5 до +50 от 84 до 106,7 95 от 0 до +50 от 0 до +90 | ||||||||
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч не менее |
75000 |
|
Средний срок службы, лет, не менее |
12 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом, а также на лицевую панель счетчика методом флексографии, либо на металлическую пластину на фланце счетчика методом лазерной гравировки.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Счетчик воды турбинный универсальный |
Экомера-Ф |
1 шт. |
|
Комплект монтажных частей и принадлежностей |
- |
1 шт.* |
|
Упаковка |
- |
1 шт. |
|
Датчик импульсов |
- |
1 шт.* |
|
Паспорт |
- |
1 экз. |
|
Формуляр |
- |
1 экз. |
|
* поставляется по отдельному заказу | ||
Сведения о методах измерений
приведены в п. 4 «Устройство и принцип работы» паспорта.
Нормативные документы
Приказ Росстандарта от 26.09.2022 № 2356 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости (часть 1)
ГОСТ Р 50193.3-92 «Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Методы и средства испытаний»
ТУ 4213-003-42847680-2017 «Счетчики воды турбинные универсальные Экомера-Ф. Технические условия»
