Датчики давления ЭнИ-100 (СУЭР-100)

Номер в ГРСИ РФ: 71842-18
Категория: Датчики давления
Производитель / заявитель: ООО "ИТеК ББМВ", г.Челябинск
Скачать
71842-18: Описание типа
2024-71842-18-1.pdf
Скачать 1.2 MБ
71842-18: Описание типа
2026-71842-18.pdf
Скачать 851.7 КБ
71842-18: Методика поверки МП 202-013-2018
2018-mp71842-18-1.pdf
Скачать 1.3 MБ
Нет данных о поставщике
Поверка
Датчики давления ЭнИ-100 (СУЭР-100) поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Датчики давления ЭнИ-100 (СУЭР-100) (далее - датчики), предназначены для измерений и непрерывного преобразования избыточного давления, абсолютного давления, разрежения, избыточного давления-разрежения, разности давлений, гидростатического давления в выходной сигнал постоянного тока и/или в сигнал для передачи по протоколу HART.

Информация по Госреестру

Основные данные
Номер по Госреестру 71842-18
Действует по 11.07.2028
Наименование Датчики давления
Модель ЭнИ-100 (СУЭР-100)
Модификации ЭнИ-100-ДА
ЭнИ-100-ДИ
ЭнИ-100-ДВ
ЭнИ-100-ДИВ
ЭнИ-100-ДД
ЭнИ-100-ДГ
Приказы
171 от 02.02.2026 — О внесении изменений в сведения об утвержденных типах средств измерений
Код идентификации производства ОС
СИ не соответствует критериям подтверждения производства на территории РФ в соответствии с постановлением №719
Характер производства Серийное
Идентификатор записи ФИФ ОЕИ a00fd67d-63be-330b-cf3e-9bce3b7d00ac
Испытания
Дата Модель Заводской номер
09.12.2025 ЭнИ-100-ДД 51626, 51622
09.12.2025 ЭнИ-100-ДГ 51630
09.12.2025 ЭнИ-100-ДИВ 51629, 51619
Производитель / Заявитель

Общество с ограниченной ответственностью "Инженерно-техническая компания ББМВ" (ООО "ИТеК ББМВ"), Челябинская обл., г.о. Челябинский, вн. р-н Курчатовский, г. Челябинск

РОССИЯ

Поверка

Методика поверки / информация о поверке
МП 202-013-2018 Датчики давления ЭнИ-100 (СУЭР-100)
Межповерочный интервал / Периодичность поверки
4 года для датчиков с пределами осн. привед. погрешности ±0,1 %, ±0,15 %
3 года для датчиков с пределами осн. привед. погрешности ±0,075 %
5 лет
Зарегистрировано поверок
Найдено поверителей
Успешных поверок (СИ пригодно) 37927 (100%)
Неуспешных поверок (СИ непригодно) 113 (0 %)
Актуальность информации 08.02.2026
Найти результаты поверки
Указан в паспорте или на самом приборе

Поверители

КтоПоверит
Онлайн-сервис метрологических услуг
Датчики давления ЭнИ-100 (СУЭР-100) поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Скачать

71842-18: Описание типа
2024-71842-18-1.pdf
Скачать 1.2 MБ
71842-18: Методика поверки
2018-mp71842-18.pdf Файл устарел
Скачать 1.3 MБ
71842-18: Описание типа
2026-71842-18.pdf
Скачать 851.7 КБ
71842-18: Методика поверки МП 202-013-2018
2018-mp71842-18-1.pdf
Скачать 1.3 MБ

Описание типа

Назначение

Датчики давления ЭнИ-100 (СУЭР-100) (далее - датчики), предназначены для измерений и непрерывного преобразования избыточного давления, абсолютного давления, разрежения, избыточного давления-разрежения, разности давлений, гидростатического давления в выходной сигнал постоянного тока и/или в сигнал для передачи по протоколу HART.

Описание

Принцип действия датчиков давления ЭнИ-100 (СУЭР-100) основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента первичного преобразователя. В качестве чувствительного элемента используются тензорезистивные структуры.

Конструктивно датчики давления ЭнИ-100 (СУЭР-100) состоят из преобразователя давления (ПД) и электронного преобразователя (ЭП). Измеряемая среда подается в камеру ПД, соединенную с первичным преобразователем, вызывая деформацию тензорезисторов, которые расположены на мембране и соединены по мостовой схеме, что приводит к изменению электрического сопротивления. ЭП преобразует изменение сопротивления в унифицированный токовый выходной сигнал и/или в цифровой сигнал на базе HART-протокола.

Датчики могут иметь взрывобезопасные исполнения.

Корпус ЭП датчика по запросу потребителя может быть покрашен в любой цвет, отличающийся от основных цветов лакокрасочного покрытия, либо быть без лакокрасочного покрытия.

Конструкция датчика позволяет применять их в сборе с различными типами фланцев, клапанными блоками различных конструкций и/или разделителями сред, в том числе с применением выносных (капиллярных) линий и охладителей.

Датчики давления ЭнИ-100 (СУЭР-100) являются перенастраиваемыми с возможностью изменения пределов измерений с помощью кнопок блока индикации и по HART-каналу.

По виду измеряемого давления датчики подразделяются на следующие исполнения:

ЭнИ-100-ДА (СУЭР-100-ДА),

ЭнИ-100-ДИ (СУЭР-100-ДИ),

ЭнИ-100-ДВ (СУЭР-100-ДВ),

- датчики абсолютного давления

- датчики избыточного давления

- датчики разрежения

ЭнИ-100-ДИВ (СУЭР-100-ДИВ),

ЭнИ-100-ДД (СУЭР-100-ДД), ЭнИ-100-ДГ (СУЭР-100-ДГ).

- датчики избыточного давления-разрежения

- датчики разности давлений

- датчики гидростатического давления

Перечисленные датчики также отличаются диапазонами измерений и диапазонами рабочих температур.

В датчиках реализована функция коррекции нулевого сигнала. Датчики являются многопредельными с возможностью перестройки пределов измерений пользователем.

В зависимости от технических и метрологических характеристик, датчики могут иметь различные конструктивные исполнения и комплектность. Обозначение исполнения датчика в зависимости от заказа приведено в виде буквенно-цифрового кода в паспорте.

Общий вид датчиков представлен на рисунках 1, 2.

Заводской номер наносится на табличку в виде буквенно-цифрового обозначения, прикрепленную к корпусу датчика. Место крепления таблички с заводским номером указано на рисунке 1.

Пломбирование датчиков давления ЭнИ-100 (СУЭР-100) не предусмотрено.

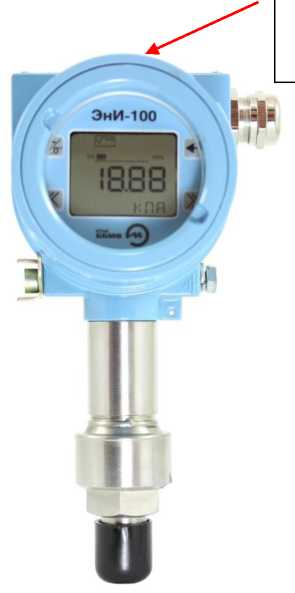

Место нанесения заводского номера

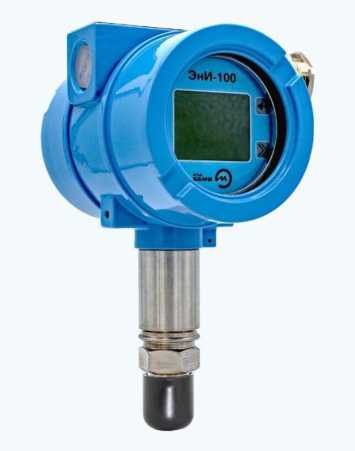

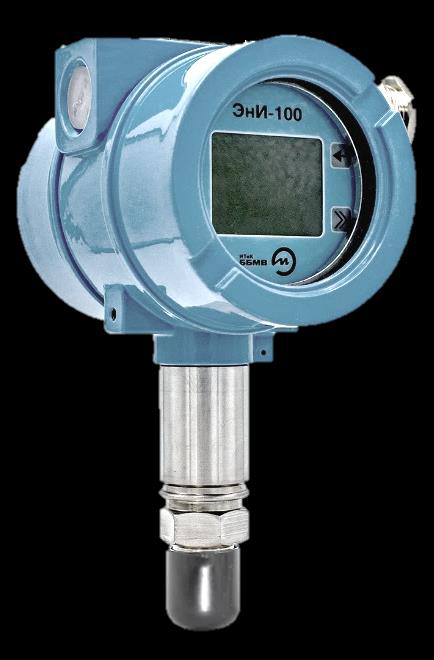

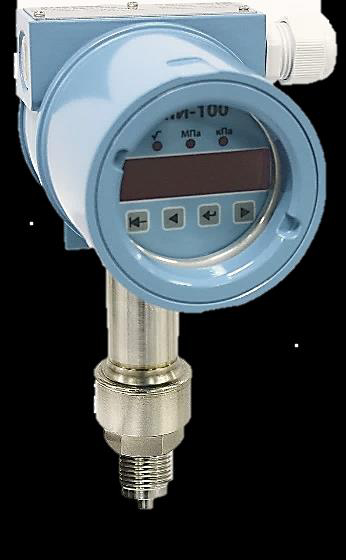

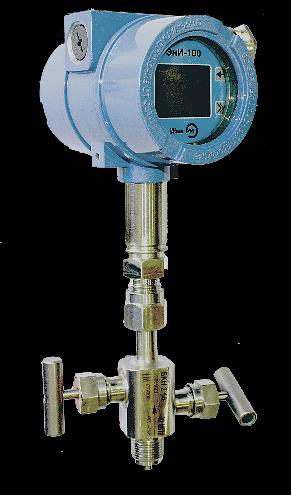

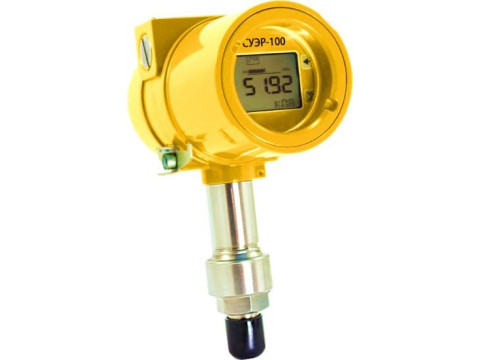

Рисунок 1 - Общий вид штуцерных датчиков давления ЭнИ-100 (СУЭР-100)

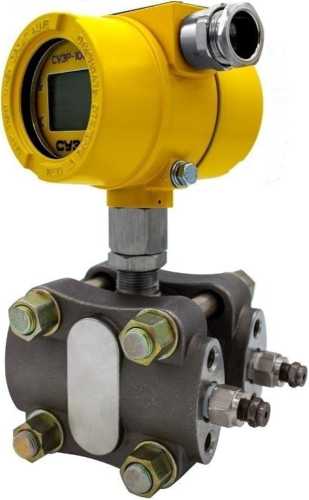

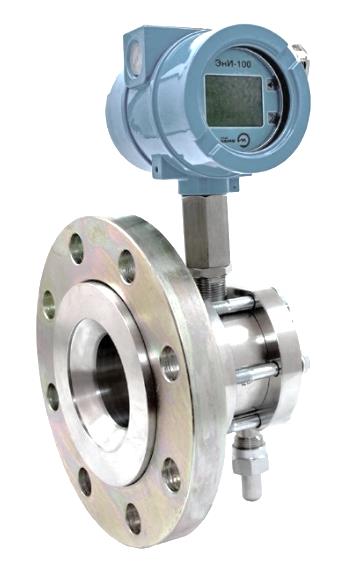

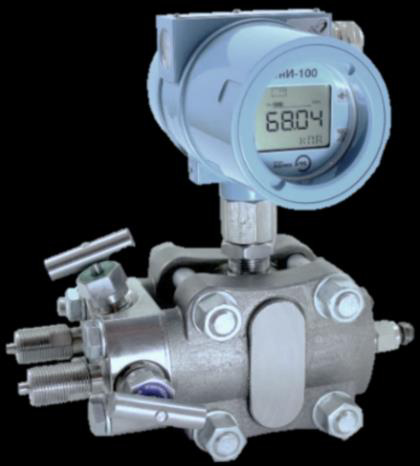

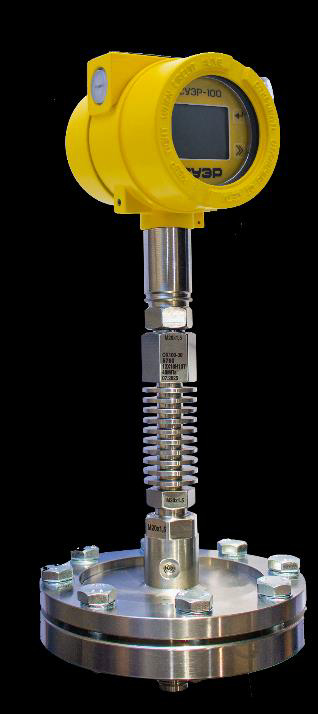

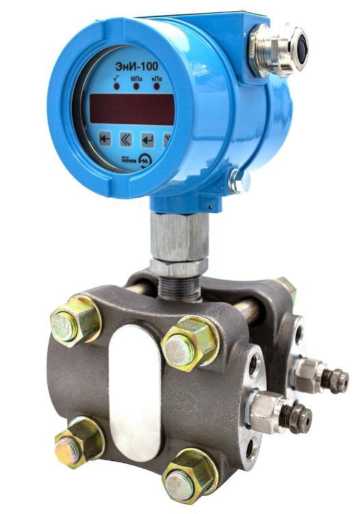

Рисунок 2 - Общий вид фланцевых датчиков давления ЭнИ-100 (СУЭР-100)

Программное обеспечение

Внутреннее программное обеспечение (ПО) датчиков, устанавливается в энергонезависимую память при изготовлении и является метрологически значимым. Метрологически значимое ПО зашито в микропроцессоре датчика и недоступно пользователю.

Запись ПО выполняется только с помощью специализированных приспособлений и программ в условиях завода-изготовителя. Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.

Таблица 1 - Идентификационные данные внутреннего ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

RU.51465965.00100-0000

Номер версии (идентификационный номер) ПО,, не ниже

80

Цифровой идентификатор ПО

_

Идентификационные данные и номер версии внутреннего ПО считывается посредством стандартной запрос-команды по HART-протоколу.

Технические характеристики

Основные метрологические и технические характеристики приведены в таблицах 2 - 5.

Таблица 2 - Метрологические характеристики датчиков давления

Наименование характеристики

Значения

минимальные

максимальные

Диапазоны измерений, кПа 1) 2) 3):

- избыточного давления

- абсолютного давления

- разрежения

- избыточного давления-разрежения

- разности давлений

- гидростатического давления

от 0 до 0,16 от 0 до 0,2 от 0 до 0,16 от -0,08 до 0,08 от -0,16 до 0,16 от -0,8 до 0,8

от 0 до 100403

от 0 до 100403

от 0 до 100

от -100 до 100-103 от -16403 до 16403 от -250 до 250

Минимальный шаг перенастройки, кПа1)

0,001

Пределы допускаемой основной приведенной (к диапазону измерений) погрешности, у, % 2) 3) 4) (без перенастройки):

- код основной погрешности 007

- код основной погрешности 010

- код основной погрешности 015

- код основной погрешности 020

- код основной погрешности 025

- код основной погрешности 050

- код основной погрешности 100 5)

±0,075; ±0,1;

±0,15;

±0,2;

±0,25;

±0,5;

±1

Вариация выходного сигнала, % настроенного диапазона измерений

Y

Выходные сигналы:

- аналоговый сигнал постоянного тока, мА

- цифровой сигнал

от 4 до 20; от 20 до 4;

от 4 до 20 (пропорционально квадратному корню входного давления)

Протокол HART

Пределы допускаемой дополнительной приведенной (к настроенному диапазону измерений) погрешности, вызванной отклонением температуры от нормальных условий, % /10 °C 6) а) без разделителя сред:

- код основной погрешности 007

- код основной погрешности 010

- коды основной погрешности 015, 020, 025

- код основной погрешности 050 б) с разделителем сред:

- коды основной погрешности

007, 010, 015, 020, 025, 050, 100

±(0,035+0,04^ Рв max/Рв) ±(0,05+0,04^ Рв max/Рв) ±(0,05+0,05^ Рв max/Рв) ±(0,1+0,05'Рв max/Рв)

±(0,1+0,05-Рв max/Рв)

Пределы допускаемой дополнительной приведенной (к настроенному диапазону измерений) погрешности от воздействия изменения статического (избыточного) давления, % / 1 МПа

см. таблицу 4

Наименование характеристики

Значения

минимальные     максимальные

Нормальные условия эксплуатации:

- температура окружающей среды, °С

- относительная влажность, %, не более

- атмосферное давление, кПа

от +21 до +25 80 от 84,0 до 106,7

1) И других единиц измерений давления, допущенных к применению в соответствии с действующим законодательством страны, в которую осуществляется поставка.

2) Перенастраиваемые датчики могут быть настроены на другой диапазон измерений внутри диапазона, указанного в настоящей таблице, с основной и дополнительной погрешностью, указанными в таблицах 3 - 4.

3) Конкретные значения приводятся в паспорте.

4) В том числе с разделителем сред и с применением капиллярных линий и охладителей.

5) Только для датчиков с разделителем сред.

6) Для датчиков с нижним пределом измерений, не равным нулю, вместо Рв max подставлять (Рв max - Рн min), вместо Рв подставлять (Рв - Рн).

Примечание:

1. Для датчиков ДА с Рв max < 40 кПа использовать код основной погрешности 025 и выше.

2. Рв max - максимальный верхний предел измерений датчика;

Рн min - минимальный нижний предел измерений датчика;

Рв, Рн - настроенные верхний и нижний пределы измерений.

Таблица 3 -

Пределы допускаемой основной погрешности датчиков с учетом перенастройки

Код основной погрешности

Пределы допускаемой основной приведенной (к настроенному диапазону измерений) погрешности, ±у, %

Рв max > Рв > Рв max/6

Рв max/6 > Рв > Рв max/10

Рв max/10 > Рв > Рв max/25

Рв max/25 > Рв

без разделителя сред

007

0,075

0,1

0,02 •(Рв max/Рв)

0,04 •(Рв max/Рв)

010

0,1

0,15

015

0,15

020

0,2

025

0,25

0,04 •(Рв max/Рв)

0,08 •(Рв max/Рв)

050

0,5

с разделителем сред

007

0,075

0,15

0,03'(Рв max/Рв)

0,05<Рв max/Рв)

010

0,10

0,15

015

0,15

0,25

020

0,20

0,25

025

0,25

0,50

0,05<Рв max/Рв)

0,054Рв max/Рв)

050

0,5

0,054Рв max/Рв)

0,084Рв max/Рв)

100

1,0

0,10-(Рв max/Рв)

Примечания:

1. Р в max - максимальный верхний предел измерений датчика;

Р н min - минимальный нижний предел измерений датчика;

Рв, Рн - настроенные верхний и нижний пределы измерений.

2. Для датчиков с нижним пределом измерений, не равным нулю, вместо Рв max подставлять (Рв max - Рн min), вместо Рв подставлять (Рв - Рн).

Таблица 4 - Пределы допускаемой дополнительной приведенной погрешности от воздействия изменения статического (избыточного) давления для датчиков разности давлений (ДД) и гидростатического давления (ДГ)______________________________________________________

Вид измеряемого давления

Пределы допускаемой дополнительной приведенной (к настроенному диапазону измерений) погрешности от воздействия изменения статического (избыточного) давления, ±% / 1 МПа (для кода основной погрешности)

007, 010, 015, 020

025,050

ДД с Рв max <1,6 кПа

0,2 (Рв МАХ / Рв)

ДД с 1,6 кПа < Рвmax < 4 кПа

0,12 (Рв МАХ / Рв)

ДД с 4 кПа < Рвmax < 10 кПа

0,04 (Рв МАХ / Рв)

0,08 (Рв МАХ / Рв)

ДД с 0,010 МПа < Рвmax < 16 МПа

0,012 (Рв МАХ / Рв)

0,025 (Рв МАХ / Рв)

ДГ

0,08 (Рв МАХ / Рв)

Примечания:

1. Р в max - максимальный верхний предел измерений датчика;

Р н min - минимальный нижний предел измерений датчика;

Р в, Рн - настроенные верхний и нижний пределы измерений.

2. Для датчиков с нижним пределом измерений, не равным нулю, вместо Рв max подставлять (Рв max - Рн min), вместо Рв подставлять (Рв - Рн).

Таблица 5 - Основные технические характеристики

Наименование характеристики

Значения

Напряжение питания, В 1)

от 12 до 42; от 12 до 24; от 12 до 28 3)

Диапазон рабочих температур для датчиков, оС2)

от -60 до +80

Максимальное статическое (избыточное) давление (для датчиков исполнения ДД, ДГ) 1)

до 40 МПа

Потребляемая мощность, Вт, не более

1

Габаритные размеры, мм, не более 1 2 3 4)

200x170x300

Масса, кг, не более 1) 4)

13

Маркировка взрывозащиты:

ЭнИ-100-Ex (СУЭР-100- Ex)

0EX ia IIC Т4 Ga X, Ex ta IIIC T200135°C Da X

0EX ia IIC T5 Ga X, Ex ta IIIC T20090°C Da X

0EX ia IIC T6 Ga X, Ex ta IIIC T20085°C Da X

ЭнИ-100-Вн (СУЭР-100- Вн)

1EX db IIC T4 Gb X

1EX db IIC T5 Gb X

1EX db IIC T6 Gb X

ЭнИ-100-Exdia (СУЭР-100- Exdia)

1EX db IIC T4 Gb X,

0EX ia IIC T4 Ga X, Ex ta IIIC T200135°C Da X

1EX db IIC T5 Gb X, 0EX ia IIC T5 Ga X, Ex ta IIIC T20090°C Da X

1EX db IIC T6 Gb X, 0EX ia IIC T6 Ga X, Ex ta IIIC T20085°C Da X

Примечание:

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации и паспорта типографским способом. На корпус датчиков знак утверждения типа наносится способом, который обеспечивает долговечность маркировки.

Комплектность

Комплексность датчиков приведена в таблице 6.

Таблица 6 - Комплектность средства измерений

Наименование

Обозначение

Количество

Датчик давления

ЭнИ-100 (СУЭР-100)

1 шт.

Паспорт

ББМВ240-00.000ПС

1 экз.

Руководство по эксплуатации

ББМВ240-00.000РЭ

1 экз. 1)

1) Допускается прилагать 1 экз. на каждые 10 датчиков (или другое количество датчиков по согласованию с потребителем, поставляемых в один адрес.

Сведения о методах измерений

приведены в п. 1.1 «Назначение» Руководства по эксплуатации.

Нормативные документы

ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия

Приказ Федерального агентства по техническому регулированию и метрологии от 20.10.2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа».

Приказ Федерального агентства по техническому регулированию и метрологии от 10.03.2025 г. № 472 «Об утверждении Государственной поверочной схемы для средств измерений разности давлений до 1-105 Па».

Приказ Федерального агентства по техническому регулированию и метрологии от 05.12.2025 г. № 2667 «Об утверждении Государственного первичного эталона единицы давления для области абсолютного давления в диапазоне от 1-10’2 до 1-107 Па и Государственной поверочной схемы для средств измерений абсолютного давления».

ТУ 4212-010-59541470-2012 «Датчики давления ЭнИ-100 (СУЭР-100). Технические условия»

Другие Датчики давления

71844-18
DM-2000, Magnesense, Magnesense II Датчики дифференциального давления
Фирма "Dwyer Instruments Inc.", СОЕДИНЕННЫЕ ШТАТЫ
Датчики дифференциального давления серий DM-2000, Magnesense, Magnesense II предназначены для измерений избыточного давления и разности давлений.
72010-18
XMLR Датчики давления
Фирма "Huba Control AG", ШВЕЙЦАРИЯ
Датчики давления XMLR (далее - датчики) предназначены для непрерывных измерений и преобразования избыточного давления жидких, газообразных сред в унифицированный аналоговый выходной сигнал и/или сигнал управления.
72330-18
Тизприбор-100Р Датчики давления
ООО "Завод "Тизприбор", РОССИЯ, г.Москва
Датчики давления Тизприбор-100Р (в дальнейшем - датчики), предназначены для непрерывных измерений и/или преобразования избыточного, абсолютного давления жидкостей и газов, а также разряжения и давления - разряжения газов, неагрессивных к материалам к...
72713-18
ДД-02 Датчики атмосферного давления
АО "Минимакс-94", г. Москва
Датчики атмосферного давления ДД-02 (далее - датчики), предназначены для измерений атмосферного давления в составе метеостанций.
72802-18
TBLZ-1-23-aa Датчики давления
Фирма "Swegon Operations AB", Швеция
Датчики давления TBLZ-1-23-aa (далее по тексту - датчики) предназначены для измерений разности давлений газов, положительных и отрицательных низких давлений и вывода результата измерений в виде выходного цифрового сигнала посредством коммутатора на п...
