Устройства весоизмерительные автоматические Garvens С
| Номер в ГРСИ РФ: | 71849-18 |
|---|---|
| Производитель / заявитель: | Фирма "Mettler-Toledo GmbH", Швейцария |
Устройства весоизмерительные автоматические Garvens С (далее - АВУ) предназначены для измерения массы фасованной продукции, распределения продукции на две и более подгруппы в зависимости от значения разности между их массой и номинальным установленным значением и/или этикетирования изделий.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 71849-18 |
| Наименование | Устройства весоизмерительные автоматические |
| Модель | Garvens С |
| Страна-производитель | ГЕРМАНИЯ |
| Срок свидетельства (Или заводской номер) | 11.07.2023 |
Производитель / Заявитель
Фирма "Mettler-Toledo GARVENS GmbH", Германия
ГЕРМАНИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 179 |
| Найдено поверителей | 10 |
| Успешных поверок (СИ пригодно) | 176 (98%) |
| Неуспешных поверок (СИ непригодно) | 3 (2%) |
| Актуальность информации | 18.04.2024 |
Поверители
Скачать
| 71849-18: Описание типа СИ | Скачать | 1.4 MБ | |
| 71849-18: Методика поверки МЦКЛ.0228.МП | Скачать | 4.5 MБ |
Описание типа
Назначение
Устройства весоизмерительные автоматические Garvens С (далее - АВУ) предназначены для измерения массы фасованной продукции, распределения продукции на две и более подгруппы в зависимости от значения разности между их массой и номинальным установленным значением и/или этикетирования изделий.
Описание
Принцип действия АВУ основан на преобразовании возникающей под действием силы тяжести объекта измерений деформации упругих элементов входящих в состав ГПУ весоизмерительных датчиков (тензометрических или с системой электромагнитной компенсации) в электрический сигнал, пропорциональный массе груза. Далее электрический сигнал преобразуется в цифровой код с помощью аналого-цифрового преобразователя (АЦП). Преобразованный сигнал обрабатывается компьютерным терминалом (далее - терминал) и значение массы груза индицируется на цифровом дисплее терминала.
В устройствах сортировки по массе, если отклонение измеренного значения массы от заданного при настройке АВУ превышает установленные пределы, срабатывает исполнительный механизм отбраковки (сортировки).
В устройствах для этикетирования массы измеренное значение массы передается на печатающее устройство для нанесения этикетки. При оснащении АВУ интерфейсами связи (RS232, RS 422/485, CL20mA, Ethernet, USB-slave, Bluetooth, WLAN, Analog Output, Allen-Bradley RIO, ProfiBus DP, ControlNet, Eternet/IP, Modbus Plus, DeviceNet, OPC Server, специальные USB флеш-карты Print Stick и т.п.) измеренные значения передаются на внешние электронные устройства.
Все модификации АВУ имеют модульную конструкцию, обеспечивающую возможность встраивать их в различные технологические линии, и, как правило включают в себя следующие функциональные, идентифицируемые узлы, связанные друг с другом цифровыми интерфейсами связи:
- одно или более грузоприемных устройств, далее - ГПУ, включающее в себя весоизмерительные датчики;
- одну или более грузовых транспортных систем, конструктивно объединённых с ГПУ, или представляющих собой отдельный узел или без таковых;
- два или более ленточных и/или роликовых грузовых конвейера или без таковых;
- одно или более устройств обработки данных: аналоговых или цифровых, которые могут быть объедены с ГПУ во взвешивающий модуль;
- индикатор или терминал с цифровым сенсорным дисплеем и/или клавиатурой оператора.
В зависимости от назначения АВУ, они комплектуются датчиками нахождения груза на ГПУ, сортирующими устройствами, печатающими устройствами, металлодетекторами, X-Ray детекторами, устройствами машинного зрения CI-Vision, устройствами измерения габаритов CARGOSCAN, сканерами для чтения штрих-кодов, видео камерами и т.д.
Модификации C31XX, CM31XX - выполнены на единой конструктивной основе и в своем составе содержат весоизмерительные датчики тензометрические моделей DMS20 или MT0785.
Модификации C33XX, CM33XX - выполнены на единой конструктивной основе и в своем составе могут использовать весоизмерительные датчики моделей:
- с системой электромагнитной компенсации -TF10, TF20, SO0600G3, SO2000G2 или SO0010K5;
- тензометрические - DMS20.
Модификации C35XX, CM35XX, CX35XX, CV35XX - выполнены на единой конструктивной основе и в своем составе содержат весоизмерительные датчики моделей с системой электромагнитной компенсации - BF2-L - N, TF10, TF20, SO0600G3, SO2000G2 или SO0010K5.
Модификации C21XX, C23XX, CM23XX - выполнены на единой конструктивной основе и в своем составе содержат весоизмерительные датчики моделей:
- с системой электромагнитной компенсации -LB60, LCC150, LCC300;
- тензометрические - E100.
Все применяемые весоизмерительные датчики имеют дополнительную маркировочную табличку на которой указывается обозначение их модели.
АВУ содержат следующие устройства и функции в соответствии с ГОСТ Р 547962011:
- динамическая регулировка (п. 5.2.3);
- полуавтоматическое устройство установки нуля (п. 3.2.10.10);
- автоматическое устройство установки нуля (п. 3.2.10.11);
- устройство первоначальной установки нуля (п. 3.2.10.12);
- устройство слежения за нулем (п. 3.2.10.13);
- полуавтоматическое устройство взвешивания (выборки) тары (п. 3.2.10.16);
- устройство предварительного задания (выборки) массы тары (п. 3.2.10.17);
- устройство обнаружения случайной поломки или разрегулирования (п. 5.2.2).
Структура условного обозначения модификаций АВУ имеет вид: С Х ХХ Х Х
Степень защиты от проникновения в устройство пыли и воды
(от 0 до 3)._______________________________________________________________
Разрешение экрана терминала
3 - HMI 7"
5 - HMI 12"
7 - HMI 15"_____________________________________________________
21, 23, 31, 33, 35
Условное обозначение модификаций с различной конструкцией грузовой транспортной системы, ГПУ, возможным набором дополнительных устройств и/или опций и применяемыми весоизмерительными датчиками в соответствии с описанием____________________________________________
Если присутствует
М - наличие металлодетектора
Х - наличие X-Ray детектора
V - наличие системы CI-Vision__________________________________________
Обозначение типа
Обозначение класса точности по ГОСТ Р 54796-2011, значения максимальной нагрузки Max (Maxi поддиапазонов взвешивания многоинтервальных АВУ), минимальной нагрузки Min, поверочного деления e (ei поддиапазонов взвешивания многоинтервальных АВУ), действительной цены деления d (di поддиапазонов взвешивания многоинтервальных АВУ), указываются на маркировочной табличке АВУ, разрушающейся при удалении, а также отображаются на дисплее. Дополнительно на маркировочной табличке указывается:
- наименование или товарный знак предприятия-изготовителя;
- условное обозначение устройств;
- заводской номер;
- знак утверждения типа средства измерений;
- диапазон рабочих температур;
- год изготовления;
- скорость грузовой транспортной системы V, м/мин.
Знак поверки в виде наклейки наносится на доступную для осмотра маркировочную табличку АВУ.
Заводской номер наносится на маркировочную табличку типографским способом в числовом формате.
Пломбировки подвергаются переключатели настройки/юстировки, а также в зависимости от исполнения АВУ детали ГПУ, на которые крепятся маркировочные таблички.
Общий вид АВУ показан на рисунках 1 - 8.
Схема пломбировки АВУ от несанкционированного доступа определяется составом и компоновкой комбинации модулей и приведена на рисунках 9 - 12.

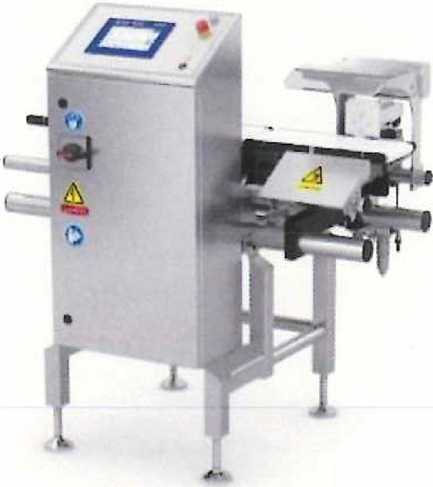

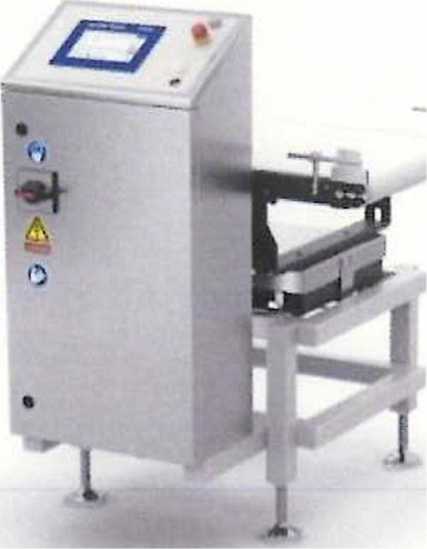

Рисунок 1 - Внешний вид системы C31XX

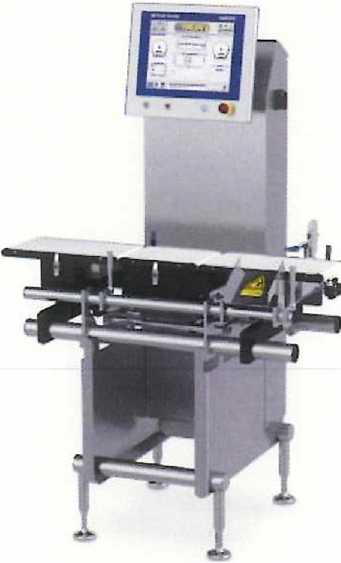

Рисунок 2 - Внешний вид системы C33XX

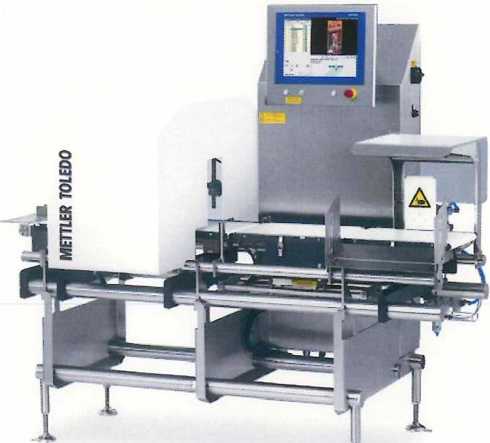

Рисунок 3 - Внешний вид системы C35XX

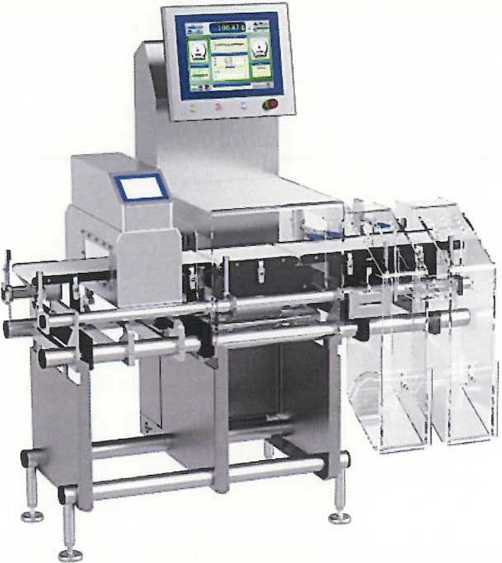

Рисунок 4 - Внешний вид системы CM35XX
Рисунок 5 - Внешний вид системы CV35XX
Рисунок 6 - Внешний вид системы CX35XX

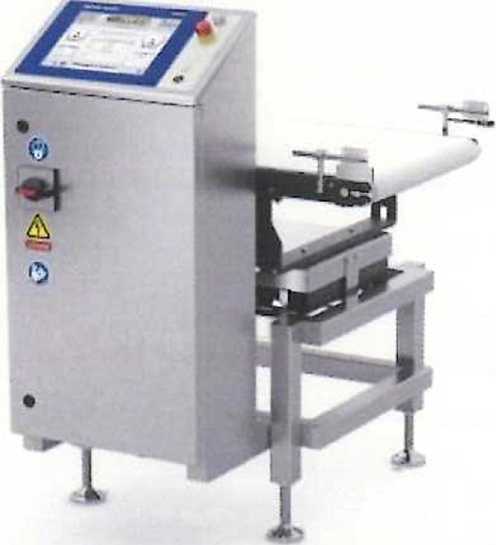

Рисунок 7 - Внешний вид системы C21XX
Рисунок 8 - Внешний вид системы C23XX

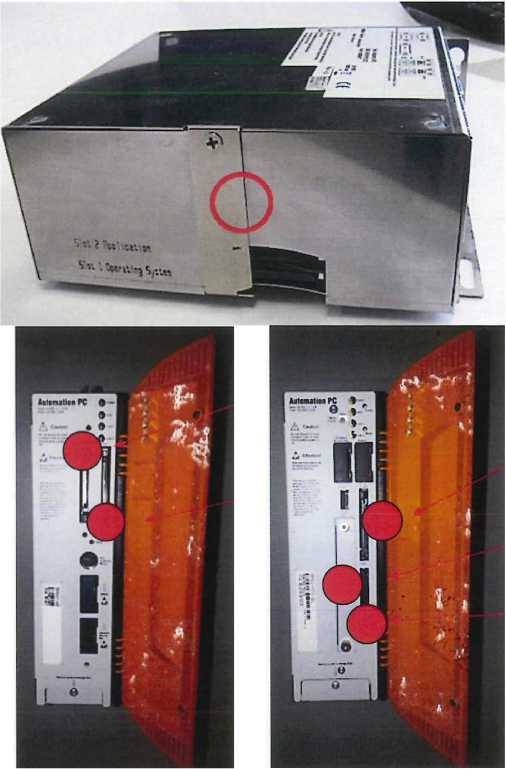

Рисунок 9 - Место пломбировки слота карты памяти терминалов C35XY, CM35XY, CX35XY, CV35XY для защиты от изменения ПО

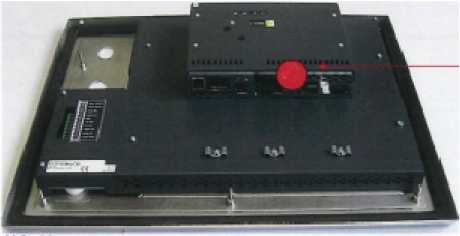

Рисунок 10 - Места пломбировки слотов карт памяти терминалов C31XY, CM31XY, C21XY для защиты от изменения ПО
А1>ЬГ И;
Рисунок 11 - Места
пломбировки слотов карт памяти терминалов C33XY, CM33XY, C23XY для защиты от изменения ПО

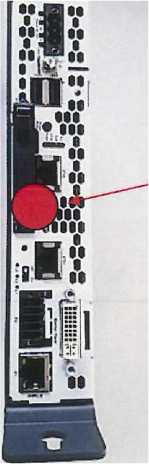

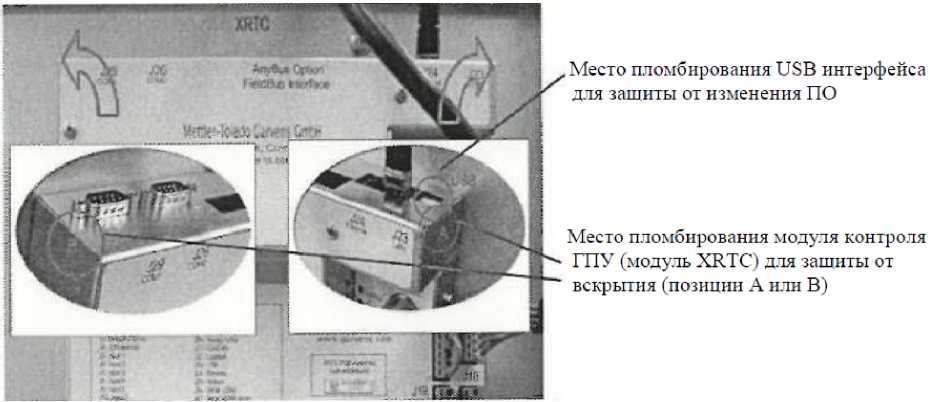

Место пломбирования USB интерфейса для зашиты от изменения ПО
Место пломбирования модуля контроля ГПУ (модуль XRTC) для зашиты от вскрытия (позиции А или В)
f <«САл tir*f г»
Модуль контроля ГПУ (модуль XRTC) для всех модификаций
Рисунок 12 - Пример пломбировки ГПУ
Программное обеспечение
Программное обеспечение (далее - ПО) является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя, а также без изменения его идентификационных данных.
Изменение ПО через интерфейс пользователя невозможно.
ПО АВУ является встроенным и делится на законодательно контролируемое и законодательно неконтролируемое. Законодательно контролируемое ПО хранится в защищенной от демонтажа перепрограммируемой микросхеме памяти EPROM, расположенной на плате АЦП, и загружается только с использованием специального оборудования изготовителя. После этого ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после загрузки.
Кроме того, для защиты от несанкционированного доступа к параметрам юстировки и настройки, а также измерительной информации, используются следующие средства:
- при включении АВУ и загрузки ПО производится проверка его целостности и сравнение его версии с информацией о версии, хранящейся в модуле " менеджера загрузки программного обеспечения" (далее - MID box). В случае несовпадения версий, соответствующая запись вносится в журнал событий MID box, а проведение измерений становится невозможным.
- АВУ имеет символ E на дисплее и счетчик событий. Символ Е означает что АВУ защищено от несанкционированного доступа к параметрам юстировки и настройки, а также измерительной информации. Для изменения этих параметров необходимо отключить этот режим, это возможно только при использовании специального электронного ключа (USB WIBU ключ) и пароля, при этом также меняется значение счетчика событий.
Идентификационные данные ПО, значения журнала и счетчика событий доступны для просмотра на дисплее через меню АВУ.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1
|
Идентиф икацио нные данные (признаки) |
Значение | ||||
|
C31XX, CM31XX, C33XX, CM33XX, C35XX, CM35XX, CX35XX, CV35XX, C21XX, C23XX. |
Модификации с измерителями габаритов | ||||
|
Идентификацио нное наименование ПО |
Тип весовой ячейки (BF2-L-... -N, TF10..., TF20..., SO0600G3..., SO2000G2..., SO0010K5..., LB60..., LCC150..., LCC300..., DMS...) |
Терминал C-Serie HMI |
XUpdater |
XRTC |
Display software OctoCSM |
|
Номер версии (идентификаци онный номер) ПО |
PLXXYYZZ |
CSerie HMI X1.Y1.Z1 [LV:1.3] |
1.X1.Y1 |
XRTC Version X1.Y1.Z1 |
1.0.X1.X1 |
Примечание: "XXYYZZ" и "Х1", "Y1", "Z1" изменяемый индекс ПО, не оказывающий влияния на метрологические параметры АВУ, принимающий значения от 0 до 9 для "XXYYZZ" и принимающий значения от 0 до 99 для "Х1", "Yi", "Zi"
Технические характеристики
Основные метрологические характеристики АВУ приведены в таблицах 2 - 18.
Таблица 2 - Метрологические характеристики однодиапазонных АВУ C31XX, CM31XX и C33XX, CM33XX с тензометрическим весоизмерительными датчиками DMS20 или MT0785, для автоматического и неавтоматического (статического) режимов работы.
|
Метрологическая характеристика |
Модификации | ||
|
C31XX CM31XX |
C33XX CM33XX | ||
|
Класс точности по ГОСТ Р 54796-2011 |
Y(a) ХШ(1) |
Y(a) XIII(1) |
Y(a) XIII(1) |
|
Максимальная нагрузка Max, г |
6000 |
6000 |
7500 |
|
Минимальная нагрузка Min, г |
20 |
20 |
40 |
|
Поверочное деление e, действительная цена деления (шкалы) d, e=d, г |
1 |
1 |
2 |
|
Число поверочных делений n |
6000 |
6000 |
3750 |
|
Максимальная скорость взвешивания, нагрузок/мин |
200 |
300 |
300 |
|
Максимальная скорость грузовой транспортной системы Vmax, м/с1) |
1,65 |
2,5 |
2.5 |
|
Диапазон взвешивания тары |
100 % Max |
100 % Max |
100 % Max |
1) Примечание - скорость грузовой системы устанавливается индивидуально для каждого АВУ в зависимости от вида взвешиваемой продукции и производительности линии. Значение скорости указывается на маркировочной табличке АВУ и дисплее
Таблица 3 - Метрологические характеристики многоинтервальных АВУ C31XX, CM31XX и C33XX, CM33XX с тензометрическим весоизмерительными датчиками DMS20 или MT0785, для автоматического и неавтоматического (статического) режимов работы.
|
Метрологическая характеристика |
Модификации | |||
|
C31XX CM31XX |
C33XX CM33XX | |||
|
Класс точности по ГОСТ Р 547962011 |
Y(a) |
XIII(1) |
Y(a) |
XIII(1) |
|
Максимальная нагрузка Max1/ Max2, |
1500/ |
1500/ |
1500/ |
1500/ |
|
г |
3000 |
3000 |
3000 |
3000 |
|
Минимальная нагрузка Min, г |
20 |
20 |
20 |
20 |
|
Поверочное деление ei/e2, действительная цена деления (шкалы) di/d2, ei=di, г |
0,5/1 |
0,5/1 |
0,5/1 |
0,5/1 |
|
Число поверочных делений ni/n2 |
3000/ 3000 |
3000/ 3000 |
3000/ 3000 |
3000/ 3000 |
|
Максимальная скорость взвешивания, нагрузок/мин |
200 |
200 |
300 |
300 |
Продолжение таблицы 3
|
Максимальная скорость грузовой транспортной системы Vmax, м/с1) |
1,65 |
1,65 |
2,5 |
2,5 |
|
Диапазон взвешивания тары |
100 % Max2 |
100 % Max2 |
100 % Max2 |
100 % Max2 |
|
1) Примечание - скорость грузовой системы устанавливается индивидуально для каждого АВУ в зависимости от вида взвешиваемой продукции и производительности линии. Значение скорости указывается на маркировочной табличке АВУ и дисплее | ||||
Таблица 4 - Метрологические характеристики однодиапазонных АВУ C33XX, CM33XX с весоизмерительным датчиком с системой электромагнитной компенсации TF10 для автоматического и неавтоматического (статического) режимов работы.
|
Метрологическая характеристика |
Модификации | ||||||
|
C33XX CM33XX | |||||||
|
Класс точности по ГОСТ Р 54796-2011 |
Y(a) ХШ(1) |
Y(a) ХШ(1) |
Y(a) ХШ(1) |
Y(a) ХШ(1) |
Y(a) ХШ(1) |
Y(a) ХШ(1) |
Y(a) ХШ(1) |
|
Максимальная нагрузка Max, г |
300 |
500 |
1000 |
2000 |
3000 |
5000 |
7500 |
|
Минимальная нагрузка Min, г |
7 |
7 |
7 |
7 |
10 |
10 |
20 |
|
Поверочное деление e, действительная цена деления (шкалы) d, e=d, г |
0,1 |
0,1 |
0,1 |
0,2 |
0,5 |
0,5 |
1 |
|
Число поверочных делений n |
3000 |
5000 |
10000 |
10000 |
6000 |
10000 |
7500 |
|
Максимальная скорость взвешивания, нагрузок/мин |
300 |
300 |
300 |
300 |
300 |
300 |
300 |
|
Максимальная скорость грузовой транспортной системы Vmax, м/с1) |
2,0 |
2,0 |
2,0 |
2,0 |
2,0 |
2,0 |
2,0 |
|
Диапазон взвешивания тары |
100 % Max |
100 % Max |
100 % Max |
100 % Max |
100 % Max |
100 % Max |
100 % Max |
1) Примечание - скорость грузовой системы устанавливается индивидуально для каждого АВУ в зависимости от вида взвешиваемой продукции и производительности линии. Значение скорости указывается на маркировочной табличке АВУ и дисплее
Таблица 5 - Метрологические характеристики многоинтервальных АВУ C33XX, CM33XX с весоизмерительным датчиком с системой электромагнитной компенсации TF10 для автоматического и неавтоматического (статического) режимов работы.
|
Метрологическая характеристика |
Модификации | ||
|
C33XX CM33XX | |||
|
Класс точности по ГОСТ Р 54796-2011 |
Y(a) ХШ(1) |
Y(a) XIII(1) |
Y(a) XIII(1) |
|
Максимальная нагрузка Max1/ Max2, г |
1000/ 2000 |
2000/ 4000 |
3000/ 6000 |
|
Минимальная нагрузка Min, г |
7 |
10 |
20 |
|
Поверочное деление ei/e2, |
0,1/0,2 |
0,2/0,5 |
0,5/1 |
|
действительная цена деления (шкалы) di/d2, ei=di, г | |||
|
Число поверочных делений П1/П2 |
10000/ 10000 |
10000/ 8000 |
6000/ 6000 |
|
Максимальная скорость взвешивания, нагрузок/мин |
300 |
300 |
300 |
|
Максимальная скорость грузовой транспортной системы Vmax, м/с1) |
2,0 |
2,0 |
2,0 |
|
Диапазон взвешивания тары |
100 % Max2 |
100 % Max2 |
100 % Max2 |
1) Примечание - скорость грузовой системы устанавливается индивидуально для каждого АВУ в зависимости от вида взвешиваемой продукции и производительности линии. Значение скорости указывается на маркировочной табличке АВУ и дисплее
Таблица 6 - Метрологические характеристики однодиапазонных АВУ C33XX, CM33XX с весоизмерительным датчиком с системой электромагнитной компенсации TF20 для автоматического и неавтоматического (статического) режимов работы.
|
Метрологическая характеристика |
Модификации | |||||||
|
C33XX, CM33XX | ||||||||
|
Класс точности по ГОСТ Р 54796-2011 |
Y(a) XIII(1) |
Y(a) XIII(1) |
Y(a) XIII(1) |
Y(a) XIII(1) |
Y(a) XIII(1) |
Y(a) XIII(1) |
Y(a) XIII(1) |
Y(a) XIII(1) |
|
Максимальная нагрузка Max, г |
750 |
1000 |
2000 |
3000 |
4000 |
5000 |
6000 |
7500 |
|
Минимальная нагрузка Min, г |
4 |
7 |
7 |
10 |
10 |
10 |
20 |
20 |
|
Действительная цена деления (шкалы) d, г |
0,1 |
0,2 |
0,2 |
0,5 |
0,5 |
0,5 |
1 |
1 |
|
Поверочное деление e, г |
0,2 |
0,2 |
0,2 |
0,5 |
0,5 |
0,5 |
1 |
1 |
Продолжение таблицы 6
|
Число поверочных делений n |
3750 |
5000 |
10000 |
6000 |
8000 |
10000 |
6000 |
7500 |
|
Максимальная скорость взвешивания, нагрузок/мин |
300 |
300 |
300 |
300 |
300 |
300 |
300 |
300 |
|
Максимальная скорость грузовой транспортной системы Vmax, м/с1) |
2,0 |
2,0 |
2,0 |
2,0 |
2,0 |
2,0 |
2,0 |
2,0 |
|
Диапазон взвешивания тары |
100 % Max |
100 % Max |
100 % Max |
100 % Max |
100 % Max |
100 % Max |
100 % Max |
100 % Max |
1) Примечание - скорость грузовой системы устанавливается индивидуально для каждого АВУ в зависимости от вида взвешиваемой продукции и производительности линии. Значение скорости указывается на маркировочной табличке АВУ и дисплее
Таблица 7 - Метрологические характеристики однодиапазонных АВУ C35XX, CM35XX, CX35XX, CV35XX с весоизмерительным датчиком с системой электромагнитной компенсации BF2-L-N для автоматического и неавтоматического (статического) режимов работы._________________________________________________________________________________
|
Метрологическая характеристика |
Модификации |
|
C35XX, CM35XX CX35XX, CV35XX | |
|
Класс точности по ГОСТ Р 54796-2011 |
Y(a) XIII(1) |
|
Максимальная нагрузка Max, г |
250 |
|
Минимальная нагрузка Min, г |
3 |
|
Поверочное деление e, действительная цена деления (шкалы) d, e=d, г |
0,1 |
|
Число поверочных делений n |
2500 |
|
Максимальная скорость взвешивания, нагрузок/мин |
600 |
|
Максимальная скорость грузовой транспортной системы Vmax, м/с) |
2,5 |
|
Диапазон взвешивания тары |
100 % Max |
|
1) Примечание - скорость грузовой системы устанавливается индивидуально для каждого АВУ в зависимости от вида взвешиваемой продукции и производительности линии. Значение скорости указывается на маркировочной табличке АВУ и дисплее | |
Таблица 8 - Метрологические характеристики однодиапазонных АВУ C35XX, CM35XX, CX35XX, CV35XX с весоизмерительным датчиком с системой электромагнитной компенсации TF10 для автоматического и неавтоматического (статического) режимов работы.
|
Метрологическая характеристика |
Модификации | ||||||
|
C35XX, CM35XX CX35XX, CV35XX | |||||||
|
Класс точности по ГОСТ Р 54796-2011 |
Y(a) XIII(1) |
Y(a) XIII(1) |
Y(a) XIII(1) |
Y(a) XIII(1) |
Y(a) XIII(1) |
Y(a) XIII(1) |
Y(a) XIII(1) |
|
Максимальная нагрузка Max, г |
300 |
500 |
2000 |
4000 |
6000 |
8000 |
10000 |
|
Минимальная нагрузка Min, г |
7 |
7 |
7 |
10 |
20 |
20 |
20 |
|
Поверочное деление e, действительная цена деления (шкалы) d, e=d, г |
0,1 |
0,1 |
0,2 |
0,5 |
1 |
1 |
1 |
|
Число поверочных делений n |
3000 |
5000 |
10000 |
8000 |
6000 |
8000 |
10000 |
|
Максимальная скорость взвешивания, нагрузок/мин |
600 |
600 |
600 |
600 |
600 |
600 |
600 |
|
Максимальная скорость грузовой транспортной системы Vmax, м/с1) |
3,0 |
3,0 |
3,0 |
3,0 |
3,0 |
3,0 |
3,0 |
|
Диапазон взвешивания тары |
100 % Max |
100 % Max |
100 % Max |
100 % Max |
100 % Max |
100 % Max |
100 % Max |
1) Примечание - скорость грузовой системы устанавливается индивидуально для каждого АВУ в зависимости от вида взвешиваемой продукции и производительности линии. Значение скорости указывается на маркировочной табличке АВУ и дисплее
Таблица 9 - Метрологические характеристики многоинтервальных АВУ C35XX, CM35XX, CX35XX, CV35XX с весоизмерительным датчиком с системой электромагнитной компенсации TF10 для автоматического и неавтоматического (статического) режимов работы.
|
Метрологическая характеристика |
Модификации | ||
|
C35XX, CM35XX CX35XX, CV35XX | |||
|
Класс точности по ГОСТ Р 54796-2011 |
Y(a) XIII(1) |
Y(a) XIII(1) |
Y(a) XIII(1) |
|
Максимальная нагрузка Max1/ Max2, г |
1000/ 2000 |
3000/ 6000 |
4000/ 8000 |
|
Минимальная нагрузка Min, г |
7 |
20 |
20 |
|
Поверочное деление ei/e2, |
0,1/0,2 |
0,5/1 |
0,5/1 |
|
действительная цена деления (шкалы) di/d2, ei=di, г | |||
Продолжение таблицы 9
|
Число поверочных делений П1/П2 |
10000/ 10000 |
6000/ 6000 |
8000/ 8000 |
|
Максимальная скорость взвешивания, нагрузок/мин |
600 |
600 |
600 |
|
Максимальная скорость грузовой транспортной системы Vmax, м/с1) |
3,0 |
3,0 |
3,0 |
|
Диапазон взвешивания тары |
100 % Max2 |
100 % Max2 |
100 % Max2 |
|
1) Примечание - скорость грузовой системы устанавливается индивидуально для каждого АВУ в зависимости от вида взвешиваемой продукции и производительности линии. Значение скорости указывается на маркировочной табличке АВУ и дисплее | |||
Таблица 10 - Метрологические характеристики однодиапазонных АВУ C35XX, CM35XX, CX35XX, CV35XX с весоизмерительным датчиком с системой электромагнитной компенсации TF20 для автоматического и неавтоматического (статического) режимов работы.
|
Метрологическая характеристика |
Модификации | ||||||
|
C35XX, CM35XX CX35XX, CV35XX | |||||||
|
Класс точности по ГОСТ Р 54796-2011 |
Y(a) ХШ(1) |
Y(a) ХШ(1) |
Y(a) ХШ(1) |
Y(a) ХШ(1) |
Y(a) ХШ(1) |
Y(a) ХШ(1) |
Y(a) ХШ(1) |
|
Максимальная нагрузка Max, г |
2000 |
3000 |
5000 |
6000 |
7000 |
8000 |
10000 |
|
Минимальная нагрузка Min, г |
7 |
10 |
10 |
20 |
20 |
20 |
20 |
|
Поверочное деление e, действительная цена деления (шкалы) d, e=d, г |
0,2 |
0,5 |
0,5 |
1 |
1 |
1 |
1 |
|
Число поверочных делений n |
10000 |
6000 |
10000 |
6000 |
7000 |
8000 |
10000 |
|
Максимальная скорость взвешивания, нагрузок/мин |
600 |
600 |
600 |
600 |
600 |
600 |
600 |
|
Максимальная скорость грузовой транспортной системы Vmax, м/с1) |
3,0 |
3,0 |
3,0 |
3,0 |
3,0 |
3,0 |
3,0 |
|
Диапазон взвешивания тары |
100 % Max |
100 % Max |
100 % Max |
100 % Max |
100 % Max |
100 % Max |
100 % Max |
1) Примечание - скорость грузовой системы устанавливается индивидуально для каждого АВУ в зависимости от вида взвешиваемой продукции и производительности линии. Значение скорости указывается на маркировочной табличке АВУ и дисплее
Таблица 11 - Метрологические характеристики однодиапазонных АВУ C33XX, CM33XX, CX33XX, CV33XX, C35XX, CM35XX, CX35XX, CV35XX с весоизмерительным датчиком с системой электромагнитной компенсации SO0600G3 для автоматического и неавтоматического (статического) режимов работы._______________________________________
|
Метрологическая характеристика |
Модификации |
|
C33XX, CM33XX, CX33XX, CV33XX, C35XX, CM35XX CX35XX, CV35XX | |
|
Класс точности по ГОСТ Р 54796-2011 |
XIII(1) |
|
Максимальная нагрузка Max, г |
600 |
|
Минимальная нагрузка Min, г |
3 |
|
Поверочное деление e, действительная цена деления (шкалы) d, e=d, г |
0,1 |
|
Число поверочных делений n |
6000 |
|
Максимальная скорость взвешивания, нагрузок/мин |
800 |
|
Максимальная скорость грузовой транспортной системы Vmax, м/с1) |
3,0 |
|
Диапазон взвешивания тары |
100 % Max |
|
1) Примечание - скорость грузовой системы устанавливается индивидуально для каждого АВУ в зависимости от вида взвешиваемой продукции и производительности линии. Значение скорости указывается на маркировочной табличке АВУ и дисплее | |
Таблица 12 - Метрологические характеристики однодиапазонных АВУ C33XX, CM33XX, CX33XX, CV33XX, C35XX, CM35XX, CX35XX, CV35XX с весоизмерительным датчиком с системой электромагнитной компенсации SO2000G2 для автоматического и неавтоматического (статического) режимов работы._______________________________________
|
Метрологическая характеристика |
Модификации |
|
C33XX, CM33XX, CX33XX, CV33XX, C35XX, CM35XX CX35XX, CV35XX | |
|
Класс точности по ГОСТ Р 54796-2011 |
Y(a) XIII(1) |
|
Максимальная нагрузка Max, г |
2000 |
|
Минимальная нагрузка Min, г |
7 |
|
Поверочное деление e, действительная цена деления (шкалы) d, e=d, г |
0,1 |
|
Число поверочных делений n |
10000 |
|
Максимальная скорость взвешивания, нагрузок/мин |
600 |
|
Максимальная скорость грузовой транспортной системы Vmax, м/с1) |
3,0 |
|
Диапазон взвешивания тары |
100 % Max |
|
1) Примечание - скорость грузовой системы устанавливается индивидуально для каждого АВУ в зависимости от вида взвешиваемой продукции и производительности линии. Значение скорости указывается на маркировочной табличке АВУ и дисплее | |
Таблица 13 - Метрологические характеристики однодиапазонных АВУ C33XX, CM33XX, CX33XX, CV33XX, C35XX, CM35XX, CX35XX, CV35XX с весоизмерительным датчиком с системой электромагнитной компенсации SO0010K5 для автоматического и неавтоматического (статического) режимов работы._______________________________________
|
Метрологическая характеристика |
Модификации |
|
C33XX, CM33XX, CX33XX, CV33XX, C35XX, CM35XX CX35XX, CV35XX | |
|
Класс точности по ГОСТ Р 54796-2011 |
Y(a) XIII(1) |
|
Максимальная нагрузка Max, г |
10000 |
|
Минимальная нагрузка Min, г |
7 |
|
Поверочное деление e, действительная цена деления (шкалы) d, e=d, г |
0,2 |
|
Число поверочных делений n |
10000 |
|
Максимальная скорость взвешивания, нагрузок/мин |
600 |
|
Максимальная скорость грузовой транспортной системы Vmax, м/с1) |
3,0 |
|
Диапазон взвешивания тары |
100 % Max |
1) Примечание - скорость грузовой системы устанавливается индивидуально для каждого АВУ в зависимости от вида взвешиваемой продукции и производительности линии. Значение скорости указывается на маркировочной табличке АВУ и дисплее
Таблица 14 - Метрологические характеристики однодиапазонных АВУ C21XX, C23XX и CM23XX с тензометрическим весоизмерительными датчиками E100, для автоматического и неавтоматического (статического) режимов работы.
|
Метрологическая характеристика |
Модификации | |||||
|
C21XX |
C23XX CM23XX | |||||
|
Класс точности по ГОСТ Р 54796-2011 |
Y(a) XIII(1) |
Y(a) XIII(1) |
Y(a) XIII(1) |
Y(a) XIII(1) |
Y(a) XIII(1) |
Y(a) XIII(1) |
|
Максимальная нагрузка Max, г |
40000 |
60000 |
80000 |
40000 |
60000 |
80000 |
|
Минимальная нагрузка Min, г |
1000 |
1000 |
1000 |
1000 |
1000 |
1000 |
|
Поверочное деление e, действительная цена деления (шкалы) d, e=d, г |
20 |
20 |
50 |
20 |
20 |
50 |
|
Число поверочных делений n |
2000 |
3000 |
1600 |
2000 |
3000 |
1600 |
Продолжение таблицы 14_________________________________________________________
|
Максимальная скорость взвешивания, нагрузок/мин |
150 |
150 |
150 |
150 |
150 |
150 |
|
Максимальная скорость грузовой транспортной системы Vmax, м/с1) |
1,5 |
1,5 |
1,5 |
2,5 |
2,5 |
2,5 |
|
Диапазон взвешивания тары |
100 % Max |
100 % Max |
100 % Max |
100 % Max |
100 % Max |
100 % Max |
|
1) Примечание - скорость грузовой системы устанавливается индивидуально для каждого АВУ в зависимости от вида взвешиваемой продукции и производительности линии. Значение скорости указывается на маркировочной табличке АВУ и дисплее | ||||||
Таблица 15 - Метрологические характеристики однодиапазонных АВУ C21XX, C23XX и CM23XX с весоизмерительным датчиком с системой электромагнитной компенсации LB60 для автоматического и неавтоматического (статического) режимов работы.
|
Метрологическая характеристика |
Модификации | |||||
|
C21XX |
C23XX CM23XX | |||||
|
Класс точности по ГОСТ Р 54796-2011 |
Y(a) XIII(1) |
Y(a) XIII(1) |
Y(a) XIII(1) |
Y(a) XIII(1) |
Y(a) XIII(1) |
Y(a) XIII(1) |
|
Максимальная нагрузка Max, г |
6000 |
30000 |
50000 |
6000 |
30000 |
50000 |
|
Минимальная нагрузка Min, г |
20 |
100 |
200 |
20 |
100 |
200 |
|
Поверочное деление e, действительная цена деления (шкалы) d, e=d, г |
1 |
5 |
10 |
1 |
5 |
10 |
|
Число поверочных делений n |
6000 |
6000 |
5000 |
6000 |
6000 |
5000 |
|
Максимальная скорость взвешивания, нагрузок/мин |
150 |
150 |
150 |
150 |
150 |
150 |
|
Максимальная скорость грузовой транспортной системы Vmax, м/с1) |
1,5 |
1,5 |
1,5 |
2,0 |
2,0 |
2,0 |
|
Диапазон взвешивания тары |
100 % Max |
100 % Max |
100 % Max |
100 % Max |
100 % Max |
100 % Max |
1) Примечание - скорость грузовой системы устанавливается индивидуально для каждого АВУ в зависимости от вида взвешиваемой продукции и производительности линии. Значение скорости указывается на маркировочной табличке АВУ и дисплее
Таблица 16 - Метрологические характеристики многоинтервальных АВУ C23XX и CM23XX с весоизмерительным датчиком с системой электромагнитной компенсации LB60 для
автоматического и неавтоматического (статического) режимов работы.
|
Метрологическая характеристика |
Модификации | ||
|
C23XX CM23XX | |||
|
Класс точности по ГОСТ Р 54796-2011 |
Y(a) XIII(1) |
Y(a) XIII(1) |
Y(a) XIII(1) |
|
Максимальная нагрузка Max1/ Max2, г |
6000/ 12000 |
20000/ 35000 |
30000/ 50000 |
|
Минимальная нагрузка Min, г |
40 |
200 |
200 |
|
Поверочное деление ei/e2, |
1/2 |
5/10 |
5/10 |
|
действительная цена деления (шкалы) di/d2, et=dt, г | |||
|
Число поверочных делений П1/П2 |
6000/ 6000 |
4000/ 3500 |
6000/ 5000 |
|
Максимальная скорость взвешивания, нагрузок/мин |
150 |
150 |
150 |
|
Максимальная скорость грузовой транспортной системы Vmax, м/с1) |
2,0 |
2,0 |
2,0 |
|
Диапазон взвешивания тары |
100 % Max2 |
100% Max2 |
100% Max2 |
1) Примечание - скорость грузовой системы устанавливается индивидуально для каждого АВУ в зависимости от вида взвешиваемой продукции и производительности линии. Значение скорости указывается на маркировочной табличке АВУ и дисплее
Таблица 17 - Метрологические характеристики однодиапазонных АВУ C21XX, C23XX и CM23XX с весоизмерительным датчиком с системой электромагнитной компенсации L CC150 для автоматического и неавтоматического (статического) режимов работы.
|
Метрологическая характеристика |
Модификации | |||||
|
C21XX |
C23XX CM23XX | |||||
|
Класс точности по ГОСТ Р 54796-2011 |
Y(a) XIII(1) |
Y(a) XIII(1) |
Y(a) XIII(1) |
Y(a) XIII(1) |
Y(a) XIII(1) |
Y(a) XIII(1) |
|
Максимальная нагрузка Max, г |
30000 |
60000 |
80000 |
30000 |
60000 |
80000 |
|
Минимальная нагрузка Min, г |
100 |
200 |
400 |
100 |
200 |
400 |
|
Поверочное деление e, действительная цена деления (шкалы) d, e=d, г |
5 |
10 |
20 |
5 |
10 |
20 |
Продолжение таблицы 17_________________________________________________________
|
Число поверочных делений n |
6000 |
6000 |
4000 |
6000 |
6000 |
4000 |
|
Максимальная скорость взвешивания, нагрузок/мин |
150 |
150 |
150 |
150 |
150 |
150 |
|
Максимальная скорость грузовой транспортной системы Vmax, м/с1) |
1,5 |
1,5 |
1,5 |
2,5 |
2,5 |
2,5 |
|
Диапазон взвешивания тары |
100 % Max |
100 % Max |
100 % Max |
100 % Max |
100 % Max |
100 % Max |
|
1) Примечание - скорость грузовой системы устанавливается индивидуально для каждого АВУ в зависимости от вида взвешиваемой продукции и производительности линии. Значение скорости указывается на маркировочной табличке АВУ и дисплее | ||||||
Таблица 18 - Метрологические характеристики однодиапазонных АВУ C21XX, C23XX и CM23XX с весоизмерительным датчиком с системой электромагнитной компенсации L CC300 для автоматического и неавтоматического (статического) режимов работы.
|
Метрологическая характеристика |
Модификации | |||||
|
C21XX |
C23XX CM23XX | |||||
|
Класс точности по ГОСТ Р 54796-2011 |
Y(a) XIII(1) |
Y(a) XIII(1) |
Y(a) XIII(1) |
Y(a) XIII(1) |
Y(a) XIII(1) |
Y(a) XIII(1) |
|
Максимальная нагрузка Max, г |
60000 |
70000 |
80000 |
60000 |
70000 |
80000 |
|
Минимальная нагрузка Min, г |
200 |
400 |
400 |
200 |
400 |
400 |
|
Поверочное деление e, действительная цена деления (шкалы) d, e=d, г |
10 |
20 |
20 |
10 |
20 |
20 |
|
Число поверочных делений n |
6000 |
3500 |
4000 |
6000 |
3500 |
4000 |
|
Максимальная скорость взвешивания, нагрузок/мин |
150 |
150 |
150 |
150 |
150 |
150 |
|
Максимальная скорость грузовой транспортной системы Vmax, м/с1) |
1,5 |
1,5 |
1,5 |
2,5 |
2,5 |
2,5 |
|
Диапазон взвешивания тары |
100 % Max |
100 % Max |
100 % Max |
100 % Max |
100 % Max |
100 % Max |
1) Примечание - скорость грузовой системы устанавливается индивидуально для каждого АВУ в зависимости от вида взвешиваемой продукции и производительности линии. Значение скорости указывается на маркировочной табличке АВУ и дисплее
Пределы допускаемой средней (систематической) погрешности при автоматическом режиме работы АВУ класса точности ХШ(1) в зависимости от нагрузки приведены в таблице 19.
Таблица 19
|
Нагрузка т, выраженная в поверочных делениях, е |
Пределы допускаемой средней погрешности для АВУ класса Х | |
|
ХШ(1) |
первичная поверка |
в эксплуатации |
|
от Min до 500 e включ. |
±0,5 e |
±1,0 e |
|
св. 500 е до 2000 e включ. |
±1,0 e |
±2,0 e |
|
св. 2000 e до Max включ. |
±1,5 e |
±3,0 e |
Пределы допускаемой погрешности (MPE) при автоматическом режиме работы АВУ класса точности Y(a) в зависимости от нагрузки приведены в таблице 20.
Таблица 20
|
Нагрузка m, выраженная в поверочных делениях, е |
MPE для АВУ класса Y | |
|
Y(a) |
первичная поверка |
в эксплуатации |
|
от Min до 500 e включ. |
±1,0 e |
±1,5 e |
|
св. 500 е до 2000 e включ. |
±1,5 e |
±2,5 e |
|
св. 2000 e до Max включ. |
±2,0 e |
±3,5 e |
Пределы допускаемой погрешности (MPE) при неавтоматическом (статическом) режиме работы систем классов точности ХШ (1), Y(a) в зависимости от нагрузки, приведены в таблице 21.
Таблица 21
|
Нагрузка m, выраженная в поверочных делениях, е |
MPE для АВУ для классов X и Y | |
|
ХШ(1) и Y(a) |
первичная поверка |
в эксплуатации |
|
от Min до 500 e включ. |
±0,5 e |
±1,0 e |
|
св. 500 е до 2000 e включ. |
±1,0 e |
±2,0 e |
|
св. 2000 e до Max включ. |
±1,5 e |
±3,0 e |
Пределы допускаемой погрешности АВУ после выборки массы тары соответствуют пределам допускаемой погрешности для массы нетто.
Значение предела допускаемого стандартного отклонения, при автоматическом режиме работы АВУ при первичной поверке и в эксплуатации, выраженное процентах от массы нагрузки (m) или в граммах, для систем класса точности ХШ(1) указано в таблице 22.
Таблица 22
|
Значение массы нагрузки (m), г |
Предел допускаемого стандартного отклонения | |
|
при первичной поверке |
в эксплуатации | |
|
От Min до 50 включ. |
0,48 % |
0,6 % |
|
Св. 50 до 100 включ. |
0,24 г |
0,3 г |
|
Св. 100 до 200 включ. |
0,24 % |
0,3 % |
|
Св. 200 до 300 включ. |
0,48 г |
0,6 г |
|
Св. 300 до 500 включ. |
0,16 % |
0,2 % |
|
Св. 500 до 1000 включ. |
0,8 г |
1,0 г |
|
Св. 1000 до 10000 включ. |
0,08 % |
0,1 % |
|
Св. 10000 до 15000 включ. |
8 г |
10 г |
|
Св. 15000 до Max включ. |
0,053 % |
0,067 % |
Значения габаритных размеров и массы модификаций устройств указаны в таблице 23.
Таблица 23
|
Обозначение модификации |
Габаритные размеры, мм |
Масса, кг, не более |
|
C31XX, CM31XX |
4200x1000x2000 |
550 |
|
C33XX, CM33XX |
4200x1000x2000 |
550 |
|
C35XX, CM35XX, CX35XX, CV35XX |
4200x1000x2000 |
550 |
|
C21XX |
5100x1500x1700 |
750 |
|
C23XX |
5100x1500x1700 |
750 |
* Размеры не более указанных в таблице. Могут быть меньше.
Таблица 24 - Основные технические характеристики
|
Наименование xарактеристики |
Значение |
|
Диапазон рабочиx температур, о С |
от 0 до +40 |
|
Электрическое питание от сети переменного тока: - напряжение, В - частота, Г ц |
от 195,5 до 253 от 49 до 51 |
|
Потребляемая мощность, В-А, не более |
750 |
|
Средняя наработка на отказ, ч, не менее |
24000 |
|
Средний срок службы, лет |
10 |
Знак утверждения типа
наносится фотохимическим способом на маркировочную табличку, закреплённую на корпусе и типографским способом на титульные листы эксплуатационной документации.
Комплектность
Таблица 25 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Устройство весоизмерительное автоматическое |
Garvens С |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
1 экз. |
Сведения о методах измерений
приведены в руководстве по эксплуатации, раздел 4 «Эксплуатация системы».
Нормативные документы
ГОСТ Р 54796-2011 Устройства весоизмерительные автоматические. Часть 1.
Метрологические и технические требования. Методы испытаний
Приказ Росстандарта от 29.12.2018 г. № 2818 Об утверждении Государственной поверочной схемы для средств измерений массы
Техническая документация фирмы-изготовителя
Смотрите также
