Датчики температуры TOPAZ DT RS485
| Номер в ГРСИ РФ: | 71866-18 |
|---|---|
| Категория: | Датчики температуры |
| Производитель / заявитель: | ООО "ПиЭлСи Технолоджи", г.Москва |
Датчики температуры TOPAZ DT RS485 предназначены для измерений температуры окружающей среды, не агрессивной к материалам, из которых они изготовлены.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 71866-18 |
| Наименование | Датчики температуры |
| Модель | TOPAZ DT RS485 |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 17.07.2023 |
Производитель / Заявитель
ООО "ПиЭлСи Технолоджи", г.Москва
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 5 лет |
| Зарегистрировано поверок | 88 |
| Найдено поверителей | 3 |
| Успешных поверок (СИ пригодно) | 88 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 03.11.2024 |
Поверители
Скачать
| 71866-18: Описание типа СИ | Скачать | 103.8 КБ | |
| 71866-18: Методика поверки РТ-ПИ-5335-442-2018 | Скачать | 1.9 MБ |
Описание типа
Назначение
Датчики температуры TOPAZ DT RS485 предназначены для измерений температуры окружающей среды, не агрессивной к материалам, из которых они изготовлены.
Описание
Принцип действия основан на преобразовании чувствительным элементом значения измеряемой температуры в цифровой код. В качестве чувствительного элемента (ЧЭ) у датчиков температуры TOPAZ DT RS485 используется микросхема цифрового термометра DS18S20. Микропроцессор периодически опрашивает ЧЭ и записывает в ячейку памяти значение температуры, пересылая затем эти значения по запросу на внешнее устройство по стандартному протоколу RS-485 Modbus/RTU.
Датчики температуры TOPAZ DT RS485 выполнены в корпусе из пластмассы, в котором расположены электронная плата и клеммник для подключения внешних цепей. Корпус датчика имеет крышку и герметичный кабельный ввод. ЧЭ расположен в металлическом наконечнике, прикрученном к корпусу.

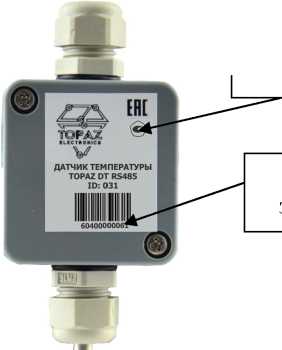

Общий вид средства измерений представлен на рисунке 1.
Рисунок 1 - Общий вид средства измерений
Пломбирование датчиков температуры TOPAZ DT RS485 не предусмотрено.
Программное обеспечение
Встроенное программное обеспечение (ПО) записывается в память микроконтроллера на предприятии-изготовителе и предназначено для обработки и преобразования измерительной информации, поступающей от чувствительного элемента. Все ПО является метрологически значимым, доступ к нему закрыт, перепрограммирование невозможно.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
TOPAZ DT |
|
Номер версии (идентификационный номер) ПО |
1.0.0.7 |
|
Цифровой идентификатор ПО |
e698de8f73207696c5138fbdb3325019 |
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Технические характеристики
Таблица 2 -Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, оС |
от -40 до +80 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, оС: - в диапазоне от -40 до -10 оС включ |
±1,0 |
|
- в диапазоне св. -10 до +60 оС включ. |
±0,5 |
|
- в диапазоне св. +60 до +80 оС |
±1,0 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания, В |
24 '6 |
|
Ток потребления, мА, не более |
10 |
|
Габаритные размеры (высотахширинахдлина), мм, не более |
120х50х45 |
|
Масса, кг, не более |
0,05 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от -40 до +80 98 от 66 до 106,7 |
|
Средний срок службы, лет Средняя наработка на отказ, ч |
30 150 000 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и паспорта, и на шильдик на корпусе датчика методом термотрансферной печати.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Датчик температуры |
TOPAZ DT RS485 |
1 шт. |
|
Паспорт |
ПЛСТ.405213.904 ПС |
1 экз. |
|
Руководство по эксплуатации |
ПЛСТ.405213.904 РЭ |
1 экз. |
|
Методика поверки |
РТ-МП-5335-442-2018 |
1 экз. |
Поверка
осуществляется по документу РТ-МП-5335-442-2018 «ГСИ. Датчики температуры TOPAZ DT
RS485. Методика поверки», утвержденному ФБУ «Ростест-Москва» 20.04.2018 г.
Основные средства поверки:
- эталонный термопреобразователь сопротивления 3-го разряда по ГОСТ 8.558-2009 в диапазоне от минус 40 до плюс 80 °С;
- измеритель температуры многоканальный прецизионный МИТ 8 (регистрационный номер в Федеральном информационном фонде 19736-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится:
- при первичной поверке на свидетельство о поверке и (или) в паспорт;
- при периодической поверке на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ТУ26.51.51-013-89466010-2017 Датчики температуры TOPAZ DT RS485. Технические условия
