Устройства сбора и передачи данных "ВАВИОТ"
| Номер в ГРСИ РФ: | 71879-18 |
|---|---|
| Производитель / заявитель: | ООО "Телематические решения", г.Москва |
Устройства сбора и передачи данных «ВАВИОТ» (далее - УСПД) предназначены для измерений электрической энергии, мощности и синхронизации собственной шкалы времени относительно иТС (SU) и синхронизации времени приборов учета, имеющих встроенные часы, а также сбора, накопления, хранения, и передачи накопленной информации с приборов учета энергоресурсов на верхний уровень информационно-измерительных систем.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 71879-18 |
| Действует | по 12.07.2028 |
| Наименование | Устройства сбора и передачи данных |
| Модель | "ВАВИОТ" |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | d620e745-4028-9e2d-722d-d3c357df8e75 |
Производитель / Заявитель
Общество с ограниченной ответственностью "Телематические решения" (ООО "Телематические решения"), г. Москва
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
10 лет
|
| Зарегистрировано поверок |
9756
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 9756 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
71879-18: Описание типа
2025-71879-18.pdf
|
Скачать | 413 КБ | |
|
71879-18: Методика поверки
2021-mp71879-18.pdf
|
Скачать | 2.6 MБ |
Описание типа
Назначение
Устройства сбора и передачи данных «ВАВИОТ» (далее - УСПД) предназначены для измерений интервалов времени от показания времени, полученного либо от устройств верхнего уровня информационно-измерительных систем (далее - верхнего уровня), либо от приемника сигналов ГЛОНАСС/GPS, при помощи встроенных часов, а также сбора, накопления, хранения и передачи накопленной информации с приборов учета энергоресурсов (далее - нижнего уровня) на верхний уровень с метками интервалов времени.
Описание
Принцип действия УСПД основан на обмене измерительной информацией в цифровой форме с метками времени в соответствии с измеренными интервалами времени по радиоканалу или RS-485 с приборами учета энергоресурсов с последующей обработкой, хранением полученной информации в базе данных и передачей информации по интерфейсам GSM (GPRS, 2G, 3G, 4G(LTE)), Ethernet, спутниковой связи периодически, по расписанию, спорадически или по запросу на верхний уровень.
Областью применения являются объекты жилищно-коммунального и промышленного назначения, в том числе, объекты оптового и розничного рынка энергоресурсов.
УСПД являются функционально и конструктивно законченными изделиями, выполненными в едином корпусе промышленного исполнения (за исключением внешних антенно-фидерных устройств). Размеры корпуса УСПД определяются составом комплектующих УСПД.
Заводской номер УСПД наносится непосредственно на корпус, или на наносимую на корпус маркировочную наклейку, любым технологическим способом в формате цифрового кода, однозначно идентифицирующего каждый экземпляр средств измерения.
Знак поверки в виде наклейки наносится на УСПД в свободном от надписей пространстве вычислительного блока.
УСПД состоят из аппаратной и программной части, программная часть встроена в аппаратную часть. Аппаратная часть содержит: вычислительный блок, в качестве которого используется Базовая станция NB-Fi У или Контроллер «ВАВИОТ» DCU, с встроенными часами и ГЛОНАСС/GPS приемником, интерфейс Ethernet (один встроенный, а также несколько дополнительных опционально), интерфейс RS-485 (один встроенный, а также несколько дополнительных опционально), беспроводной интерфейс Wi-Fi, беспроводной интерфейс NB-Fi (в зависимости от модификации), дискретные входы (один встроенный, а также не менее 16-ти входов обеспечиваются внешним модулем дискретных входов), GSM-модем технологий GSM (GPRS, 2G, 3G, 4G(LTE)) (один встроенный, а также несколько дополнительных опционально, терминал спутниковой связи (опционально), источник вторичного и резервного ионисторного (опционально) питания (состав, при наличии, определяется в конкретном заказе), антенно-фидерные устройства (наличие и состав определяются в конкретном заказе). В аппаратной части УСПД предусмотрена возможность подключения средства криптозащиты информации (СКЗИ).
Погрешность синхронизации шкалы времени УСПД относительно национальной шкалы времени Российской Федерации UTC(SU) определяется аналогичной погрешностью верхнего уровня и не нормируется.
Основные функции УСПД:
- получение информации о времени, измерение интервалов времени с помощью встроенных часов от полученного показания времени и передача информации о времени с учетом отсчитанного периода приборам учета энергоресурсов, имеющих, в свою очередь, встроенные часы;
- автоматический поиск и включение в схему опроса устройств нижнего уровня;
- получение информации о накоплении и параметрах электрической энергии и мощности, других энергоресурсов от нижнего уровня, сбор событий и диагностической информации с устройств нижнего уровня, хранение и передача накопленной информации на верхний уровень путем предоставления авторизованного доступа к информации по каналам связи GSM/GPRS, Ethernet, спутниковой связи;
- передача команд управления приборам учета энергоресурсов и устройствам автоматизации с цифровым интерфейсом (управление реле, запись лимитов потребления, тарифного расписания и прочее);
- обеспечение прямого доступа с верхнего уровня к приборам учета энергоресурсов с цифровым интерфейсом;
- самодиагностика с записью событий в журнале событий.
УСПД самостоятельно или в комплекте со счетчиками типа ФОБОС 3 с функцией телесигнализации выполняют функции телемеханики по отношению к верхнему уровню АИИС КУЭ или оперативно-информационному комплексу автоматизированной системы диспетчерского управления (ОИК АСДУ).
Передача данных осуществляется по протоколу API (Application Programming Interface), в соответствии с МЭК 61850 или/и ГОСТ Р МЭК 60870-5-104-2004 или/и в соответствии со стандартом СПОДЭС, другим открытым протоколам (определяется заказом на поставку УСПД).
УСПД выпускаются в нескольких модификациях. Условное обозначение УСПД определяется в соответствии с рисунком 1.
УСПД
«ВАВИОТ» x x x x x
RS: дополнительный цифровой интерфейс RS-485______________
Е: дополнительный интерфейс ______________Ethernet___________________________
GSM: дополнительный интерфейс ______________gsm ________________
SAT: Терминал спутниковой _______________________________связи____________________________
UPS: источник
____________________________________резервного электропитания______ Буквенный шифр -наименование изделия
Примечания -
1. Каждое дополнительное значение x: дополнительная опция (интерфейс) в модификации УСПД; в случае наличия нескольких опций (интерфейсов), в том числе, одного типа, символы указываются соответствующее количество раз; нет обозначения: опция или дополнительный интерфейс в модификации отсутствует.
2. В случае, если в качестве вычислительного блока УСПД используется Контроллер «ВАВИОТ» DCU, к обозначению модификации УСПД добавляется обозначение «Мини».
3. При отсутствии у УСПД модификаций «Мини» корпуса, обладающего степенью защиты от проникновения твердых предметов и воды (по ГОСТ 14254-2015) IP65, к обозначению модификации добавляется обозначение «IP20».
4. При отсутствии у УСПД модификаций «Мини IP20» интерфейса связи NB-Fi к обозначению модификации добавляется обозначение «про».
Рисунок 1 - Структура условного обозначения УСПД
Общий вид УСПД, места пломбирования ОТК, нанесения заводского номера и знака поверки, состав и устройство УСПД приведены на рисунке 2.
«№ РОССЕТИ Телефон Единого контакт-центра: 8-800-220-0-220
6
3

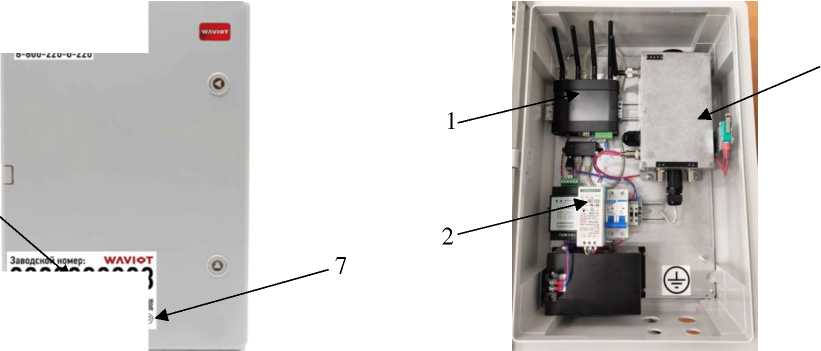

Общий вид УСПД
8889888888
W<W><w <*■••• ->■*<- — 11ЧС1. ЦК
111 IIIIUHM' W МИШИИЦШШ11 Ц
SX.XS,’ 1РЫ~И
2

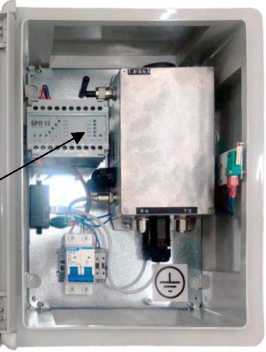

Вариант компоновки УСПД, модификация, имеющая в обозначении «GSM»
3
Вариант компоновки УСПД, модификация, не имеющая в обозначении «GSM»

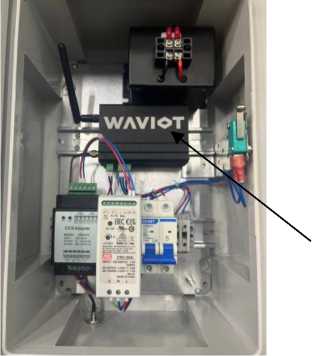

Вариант компоновки УСПД, модификация, имеющая в обозначении «Мини»
6
4
7
4
Базовая станция NB-Fi У

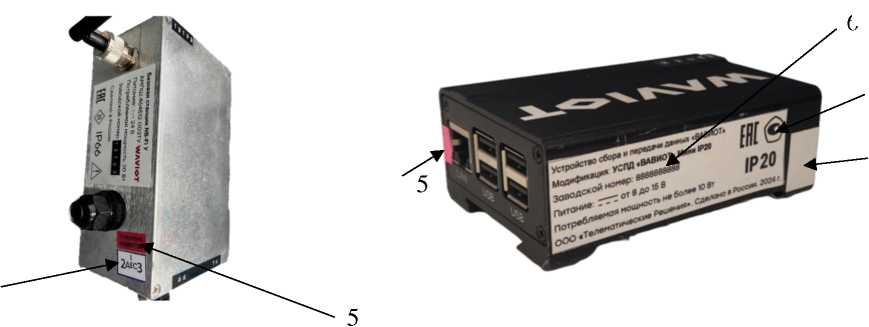

Вариант компоновки УСПД, модификация, имеющая в обозначении «Мини IP20» (вторичный блок питания не показан)
1 - GSM (GPRS, 2G, 3G, 4G(LTE)) или терминал спутниковой связи;
2 - источник вторичного и резервного ионисторного питания;
3 - вычислительный блок (Базовая станция NB-Fi У или Контроллер «ВАВИОТ» DCU);
4 - место установки пломбы ОТК (номерная этикетка);
5 - место нанесения знака поверки;
6 - место нанесения заводского номера;
7 - место нанесения знака утверждения типа СИ.
Рисунок 2 - Общий вид, места пломбирования и состав УСПД
Пример условного обозначения УСПД: УСПД «ВАВИОТ» UPS GSM Е RS -Устройство сбора и передачи данных «ВАВИОТ» с источником резервного электропитания, c дополнительным GSM модемом, дополнительным интерфейсом Ethernet и дополнительным интерфейсом RS-485.
Программное обеспечение
Встроенное программное обеспечение (ПО) УСПД «ВАВИОТ» разделено на метрологически значимую и незначимую части.
Защита параметров и данных УСПД от несанкционированного доступа по интерфейсам организована с помощью использования многоуровневой (не менее двух) системы паролей. Физический доступ к УСПД не позволяет получить доступ к изменению параметров или данных. Несанкционированное изменение настроечных параметров устройства невозможно без вскрытия вычислительного блока УСПД.
Обмен по интерфейсам, в том числе, с устройствами нижнего уровня, с верхним уровнем и между внешней и внутренней частями ПО, защищен криптографическими алгоритмами.
Идентификационные данные ПО УСПД «ВАВИОТ» указаны в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ПО УСПД «ВАВИОТ» |
|
Номер версии (идентификационный номер) метрологического модуля |
Не ниже 5.0 |
|
Цифровой идентификатор метрологического модуля |
- |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Технические характеристики
Метрологические и технические характеристики УСПД приведены в таблице 2.
Таблица 2 - Метрологические и технические характеристики
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной погрешности хода часов за сутки, с |
±1,0 |
|
Пределы дополнительной температурной погрешности хода часов в сутки в рабочем диапазоне температур, с/°С |
±0,1 |
|
Пределы допускаемой абсолютной погрешности при измерении: - активной электрической энергии, Вт^ч - реактивной электрической энергии, вар^ч - активной электрической мощности, Вт - реактивной электрической мощности, вар - полной электрической мощности, В^А |
±1 |
|
Наименование характеристики |
Значение | |
|
Нормальные условия измерений |
Температура окружающей среды, °С |
20 ± 5 |
|
Относительная влажность воздуха, % |
от 30 до 80 | |
|
Атмосферное давление, кПа (мм рт. ст.) |
от 84 до 106 (от 630 до 765) | |
|
Номинальное напряжение переменного тока основного источника питания, В |
230 | |
|
Номинальное напряжение постоянного тока резервного источника питания, В |
12 | |
|
Номинальное напряжение питания постоянного тока (для модификации с обозначением «Мини IP20», при отсутствии в комплектации вторичного блока питания), В |
12 | |
|
Рабочие условия эксплуатации |
Температура окружающей среды, °С |
от -50 до +70 |
|
Относительная влажность воздуха (без конденсации влаги) при температуре до 35 °С, %, не более |
98 | |
|
Атмосферное давление, кПа (мм рт. ст.) |
от 60,0 до 106,7 (от 460 до 800) | |
|
Диапазон напряжений переменного тока основного источника питания, В |
от 176 до 276 | |
|
Диапазон напряжений постоянного тока резервного источника питания, В |
от 8 до 15 | |
|
Диапазон напряжений питания постоянного тока (для модификации с обозначением «Мини IP20», при отсутствии в комплектации вторичного блока питания), В |
от 8 до 15 | |
|
Максимальное количество подключаемых приборов учета: - для модификаций с дополнительным обозначением «Мини» при подключении с использованием беспроводного интерфейсаЫВ-Н - для модификаций с дополнительным обозначением «Мини», при подключении с использованием остальных интерфейсов - для остальных модификаций |
250 750 750 | |
|
Время установления рабочего режима, мин, не более |
3 | |
|
Потребляемая мощность, Вт, не более - для модификаций с дополнительным обозначением «Мини IP20» - для остальных модификаций |
10 30 | |
|
Глубина хранения основных данных при количестве приборов учета энергоресурсов 750: - суточные данные приборов учета энергоресурсов 60-минутных (30минутных) приращениях энергоносителя, сут, не менее - энергопотребление за сутки, сут, не менее - энергопотребление за месяц, месяцев, не менее - состояние средств и объектов измерений в расчете на один прибор учета, ед, не менее |
180 (90) 36 36 5000 | |
|
Срок хранения результатов измерений при отсутствии питания, лет, не менее |
3,5 | |
|
Источник сигналов точного времени типа ГЛОНАСС |
есть | |
|
Наименование характеристики |
Значение |
|
Габаритные размеры УСПД с учетом крепежных элементов, но без учета дополнительного набора антенн и коммутирующих устройств (высота; ширина; глубина), мм, не более - для модификаций «GSM» |
510; 415; 210 |
|
- для модификаций «Мини» |
360;260;160 |
|
- для модификаций «Мини 1Р20» (без учёта вторичного блока питания) |
110;70;40 |
|
- для остальных модификаций |
410;365;190 |
|
Масса УСПД без учета дополнительного набора антенн и коммутирующих устройств, кг, не более - для модификаций с обозначением «Мини» |
8,0 |
|
- для модификаций с обозначением «Мини 1Р20» (без учёта вторичного блока питания) |
0,5 |
|
- для остальных модификаций |
10,0 |
|
Степень защиты корпуса УСПД от проникновения твердых предметов и воды (по ГОСТ 14254-2015): - для модификаций «Мини» |
IP65 |
|
- для модификаций «Мини 1Р20» |
IP20 |
|
- для остальных модификаций |
IP66 |
|
Средняя наработка на отказ, ч, не менее |
160000 |
|
Средний срок службы, лет, не менее |
30 |
Знак утверждения типа
наносится на лицевую часть УСПД методом нанесения наклейки, стойкой к внешним воздействиям, и типографским способом на титульные листы эксплуатационной документации.
Комплектность
Комплектность приведена в таблице 3.
Таблица 3 - Комплектность УСПД
|
Наименование |
Обозначение |
Количество |
|
Устройство сбора и передачи данных «ВАВИОТ»1) |
АМПШ.464512.002 |
1 шт. |
|
Паспорт УСПД «ВАВИОТ» |
АМПШ.464512.002ПС |
1 шт. |
|
Руководство по эксплуатации2) |
АМПШ.464512.002РЭ |
1 шт. |
|
Методика поверки3) |
- |
1 шт. |
|
Встроенное СКЗИ |
- |
По дополнительному заказу |
|
Сервисное программное обеспечение2) |
Конфигуратор УСПД |
- |
|
Примечания: |( Модификация УСПД, наличие и тип антенн, наличие мачты телескопической стальной МТП 4 в комплекте с кронштейнами, а также кабеля коаксиального (с указанием длины) определяются спецификацией к договору поставки УСПД. Необходимость и тип вторичного блока питания HDR - 15-12 или аналогичных для УСПД модификаций «1Р20» определяется в договоре поставки оборудования. 2) Руководство по эксплуатации и сервисное программное обеспечение допускается предоставлять на электронном носителе по требованию заказчика, а также размещается в свободном доступе на официальном сайте www.waviot.ru; 3) Методика поверки высылается по требованию организации, производящей поверку УСПД. | ||
Сведения о методах измерений
приведены в документе АМПШ.464512.002РЭ «Устройство сбора и передачи данных
«ВАВИОТ». Руководство по эксплуатации», раздел 5 «Принцип действия УСПД».
Нормативные документы
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ГОСТ 14254-2015 Степени защиты, обеспечиваемые оболочками (Код IP);
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
ТУ 26.51.43-005-05534663-2018 Устройство сбора и передачи данных «ВАВИОТ» Технические условия.
