71892-18: Cerabar M PMP51, Cerabar M PMP55, Cerabar M PMC51, Cerabar S PMP71, Cerabar S PMP75, Cerabar S PMC71 Преобразователи давления измерительные - Производители, поставщики и поверители

Преобразователи давления измерительные Cerabar M PMP51, Cerabar M PMP55, Cerabar M PMC51, Cerabar S PMP71, Cerabar S PMP75, Cerabar S PMC71

Номер в ГРСИ РФ: 71892-18
Производитель / заявитель: Фирма "Endress+Hauser GmbH + Co. KG", Германия
Скачать
71892-18: Описание типа СИ Скачать 277.8 КБ
71892-18: Методика поверки МП 202-009-2018 Скачать 4 MБ
Нет данных о поставщике
Преобразователи давления измерительные Cerabar M PMP51, Cerabar M PMP55, Cerabar M PMC51, Cerabar S PMP71, Cerabar S PMP75, Cerabar S PMC71 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Преобразователи давления измерительные Cerabar M PMP51, Cerabar M PMP55, Cerabar M PMC51, Cerabar S PMP71, Cerabar S PMP75, Cerabar S PMC71 предназначены для непрерывных измерений и преобразования значений измеряемого параметра - избыточного, абсолютного давления газа, жидкости или пара в унифицированный аналоговый и (или) цифровой выходные сигналы. Также преобразователи предназначены для расчета и (или) индикации других величин, функционально связанных с измеряемым давлением: уровня, объема и массы газа, жидкости или пара.

Информация по Госреестру

Основные данные
Номер по Госреестру 71892-18
Наименование Преобразователи давления измерительные
Модель Cerabar M PMP51, Cerabar M PMP55, Cerabar M PMC51, Cerabar S PMP71, Cerabar S PMP75, Cerabar S PMC71
Страна-производитель ГЕРМАНИЯ
Срок свидетельства (Или заводской номер) 25.07.2023
Производитель / Заявитель

Фирма "Endress+Hauser SE+Co. KG", Германия

ГЕРМАНИЯ

Поверка

Межповерочный интервал / Периодичность поверки 5 лет
Зарегистрировано поверок 15893
Найдено поверителей 97
Успешных поверок (СИ пригодно) 15871 (100%)
Неуспешных поверок (СИ непригодно) 22 (0%)
Актуальность информации 29.03.2024

Поверители

Скачать

71892-18: Описание типа СИ Скачать 277.8 КБ
71892-18: Методика поверки МП 202-009-2018 Скачать 4 MБ

Описание типа

Назначение

Преобразователи давления измерительные Cerabar M PMP51, Cerabar M PMP55, Cerabar M PMC51, Cerabar S PMP71, Cerabar S PMP75, Cerabar S PMC71 предназначены для непрерывных измерений и преобразования значений измеряемого параметра - избыточного, абсолютного давления газа, жидкости или пара в унифицированный аналоговый и (или) цифровой выходные сигналы. Также преобразователи предназначены для расчета и (или) индикации других величин, функционально связанных с измеряемым давлением: уровня, объема и массы газа, жидкости или пара.

Описание

Преобразователи давления измерительные Cerabar M PMP51, Cerabar M PMP55, Cerabar M PMC51, Cerabar S PMP71, Cerabar S PMP75, Cerabar S PMC71 (далее преобразователи) состоят из электронного блока и чувствительного элемента, включающего в себя первичный преобразователь давления и измерительную мембрану. Деформация измерительной мембраны под воздействием измеряемого давления преобразуется в унифицированный выходной сигнал постоянного тока, напряжения постоянного тока или цифровой выходной сигнал по протоколам HART, Profibus, Foundation Fieldbus, пропорциональный измеряемому давлению.

Модель Cerabar M имеет однокамерный корпус, модель Cerabar S - двухкамерный.

Модели преобразователей различаются по типу монтажных элементов, габаритными размерами и типу выходного сигнала.

В зависимости от технических и метрологических характеристик преобразователи могут иметь различные исполнения. Обозначение исполнения преобразователей приведено в виде буквенно-цифрового кода на этикетке и имеет структуру, расшифровка которой приведена в паспорте на преобразователи:

PMP51 - AB12CD3EFHIJKLM

AB - Маркировка взрывозащиты

1 - Выходной сигнал

2 - Дисплей, управление

C - Корпус

D - Электроподключение

3E - Диапазон измерения преобразователя

F - Обозначение погрешности

H - Калибровка; Ед. измерения

IJK - Присоединение к процессу

L - материал мембраны

M - Заполняющая жидкость

PMP55 - AB12CD3EFHIJKLMN

AB - Маркировка взрывозащиты

1 - Выходной сигнал

2 - Дисплей, управление

C - Корпус

D - Электроподключение

3E - Диапазон измерения преобразователя

F - Обозначение погрешности

H - Калибровка; Ед. измерения

IJK - Присоединение к процессу

L - материал мембраны

M - Заполняющая жидкость

N - Исполнение выносной мембраны

PMC51 - AB12CD3EFHIJKLMN

AB - Маркировка взрывозащиты

1 - Выходной сигнал

2 - Дисплей, управление

C - Корпус

D - Электроподключение

3E - Диапазон измерения преобразователя

F - Обозначение погрешности

H - Калибровка; Ед. измерения

IJK - Присоединение к процессу

L - Уплотнение

PMP71 - ABC1D23EFHIJ

A - Маркировка взрывозащиты

B - Выходной сигнал. Управление

C - Тип корпуса; Кабельный ввод

1D - Диапазон измерений; Предельное давление

2 - Калибровка; Ед. измерения

3 - Материал мембраны

EF - Присоединение к процессу

H - Заполняющая жидкость

I - Дополнительная опция 1

J - Дополнительная опция 2

PMP75 - ABC1D23EFHIJ

A - Маркировка взрывозащиты

B - Выходной сигнал. Управление

C - Тип корпуса; Кабельный ввод

1D - Диапазон измерений; Предельное давление

2 - Калибровка; Ед. измерения

3 - Материал мембраны

EF - Присоединение к процессу

H - Исполнение выносной мембраны. Заполняющая жидкость

I - Дополнительная опция 1

J - Дополнительная опция 2

PMC71 - ABC1D2EFHIJ

A - Маркировка взрывозащиты

B - Выходной сигнал. Управление

C - Тип корпуса; Кабельный ввод

1D - Диапазон измерений; Предельное давление

2 - Калибровка; Ед. измерения

EF - Присоединение к процессу

H - Уплотнение

I - Дополнительная опция 1

J - Дополнительная опция 2

Общий вид преобразователей представлен на рисунках 1-6.

Схема пломбирования корпуса преобразователя представлен на рисунке 7.

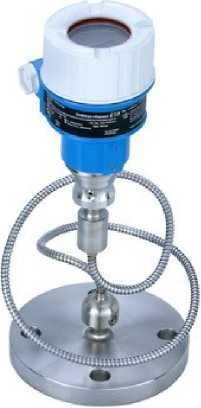

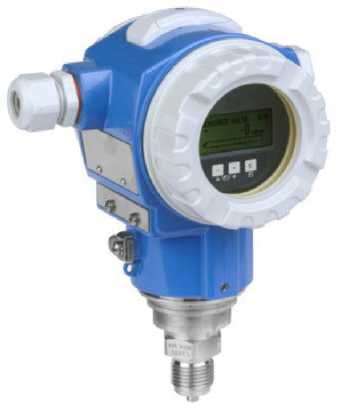

Рисунок 1 - Общий вид преобразователей давления измерительных Cerabar M PMP51

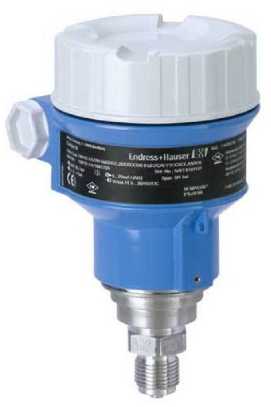

Рисунок 2 - Общий вид преобразователей давления измерительных Cerabar M PMP55

Рисунок 3 - Общий вид преобразователей давления измерительных Cerabar M PMC51

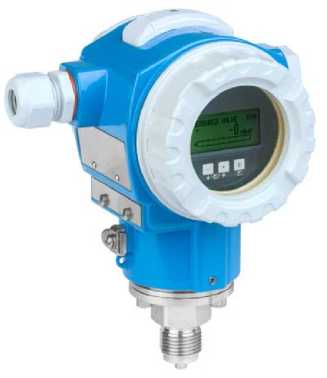

Рисунок 4 - Общий вид преобразователей давления измерительных Cerabar S PMP71

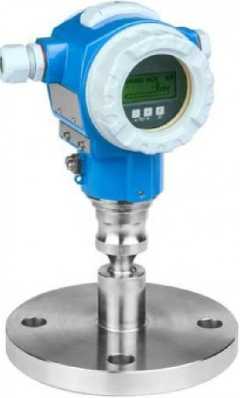

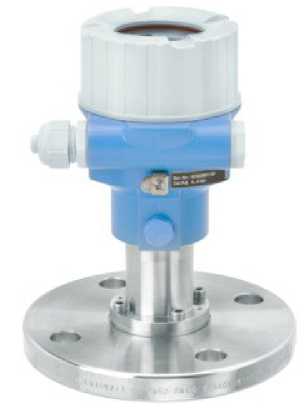

Рисунок 5 - Общий вид преобразователей Рисунок 6 - Общий вид преобразователей давления измерительных Cerabar S PMP75      давления измерительных Cerabar S PMC71

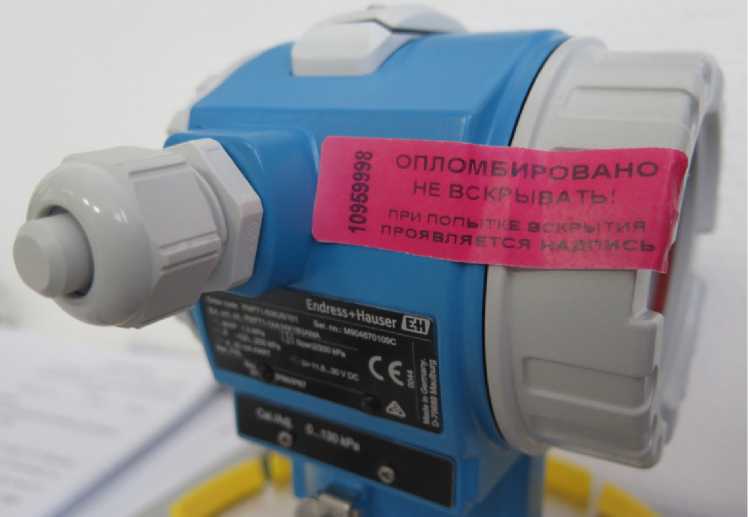

Рисунок 7 - Схема пломбирования корпуса преобразователя

Программное обеспечение

Преобразователи давления измерительные Cerabar M PMP51, Cerabar M PMP55, Cera-bar M PMC51, Cerabar S PMP71, Cerabar S PMP75, Cerabar S PMC71 имеют внешнее метрологически незначимое программное обеспечение (далее - ПО) и встроенное метрологически значимое ПО.

Конструкция преобразователей давления измерительных Cerabar M PMP51, Cerabar M PMP55, Cerabar M PMC51, Cerabar S PMP71, Cerabar S PMP75, Cerabar S PMC71 обеспечивает полное ограничение доступа к метрологически значимой части ПО и измерительной информации.

Идентификационные данные ПО приведены в таблице 1.

аблица 1 - Идентификационные данные программного обеспечения

Наименование программного обеспечения

Идентиф икационное наименование ПО

Номер версии (идентификационный номер) ПО

Цифровой идентификатор ПО

ПО для преобразователей давления измерительных (Software) Cerabar S PMP71, Cerabar S PMP75, Cerabar S PMC71

Cerabar S

не ниже 02.10.01

не отображается

ПО для преобразователей давления измерительных (Firmware) Cerabar M PMP51, Cerabar M PMP55, Cerabar M PMC51

Cerabar M

не ниже 01.00.01

не отображается

Идентификационное наименование программного обеспечения отображается на дисплее прибора при его включении (как неактивное, не подлежащее изменению) или посредством подключения преобразователя к персональному компьютеру через периферийное устройство (FXA195 или FXA291).

В преобразователях давления конструктивно предусмотрено наличие переключателя ? (рисунки 8, 9), расположенного внутри корпуса. Любое изменение настроек возможно только тогда, когда переключатель имеет состояние «Включен»(«оп»). Доступ к настройкам осуществляется через меню с помощью специального пароля. После внесения изменений в настройки переключатель переводят в состояние «Выключен»(«оП'»).

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.

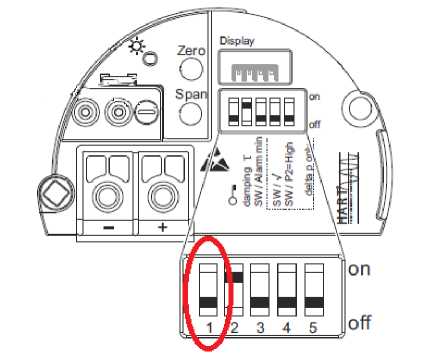

Рисунок 8 - Переключатель для защиты от несанкционированного доступа к настройкам преобразователей Cerabar M PMP51, Cerabar M PMP55, Cerabar M PMC51

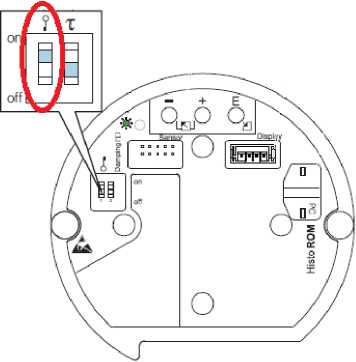

Рисунок 9 - Переключатель для защиты от несанкционированного доступа к настройкам преобразователей Cerabar S PMP71, Cerabar S PMP75, Cerabar S PMC71

Технические характеристики

Основные метрологические характеристики преобразователей приведены в таблице 2.

Основные технические характеристики преобразователей приведены в таблице 3.

Таблица 2 - Основные метрологические характеристики

Модель преобразователя давления

Диапазоны измерения (ДИ)

Коэффициент перенастройки TD = Р впи / Рди

Пределы допускаемой основной приведенной (от настроенного диапазона измерений) погрешности измерений давления, % 9)

Пределы допускаемой дополнительной приведенной (от диапазона измерений) погрешности измерений давления вызванной отклонением температуры окружающей среды от нормальных условий (от ±21 до +25 °C) на 28°С, %

Избыточное давление, МПа

Абсолютное давление, МПа

Cerabar М РМР51

от -0,04 до +0,04

от 0 до 0,04

1:1

±0,1; ±0,15; ±0,3

±(0,17+0,07xTD)

> 1:12)

±(0,3 х TD)

> 1:1

±(0,15 х TD)

от -0,1 до +0,1

от 0 до 0,1

от 1:1 до 5:1

±0,1; ±0,15; ±0,075

> 1:12)

±(0,3 х TD); ±(0,2 х TD)

> 5:1 до 20:1

±(0,03 х TD)

от -0,1 до +0,2

от 0 до 0,2

от 1:1 до 10:1

±0,1; ±0,15; ±0,075

от 5:1 до 10:12)

±0,1; ±0,2

от 10:1 до 20:1

±(0,015 х TD)

от -0,1 до +0,4

от 0 до 0,4

от 1:1 до 10:1

±0,1; ±0,15; ±0,075

от 10:1 до 20:1

±0,1; ±0,2; ±(0,0075 х TD)

от -0,1 до +1 от -0,1 до +4

от 0 до 1

от 0 до 4

от 1:1 до 10:1

±0,1; ±0,15; ±0,075

от 10:1 до 20:1

±0,1; ±0,2

от -0,1 до +10

от 0 до 10

от 1:1 до 10:1

±0,1; ±0,15; ±0,075

от 10:1 до 20:1

±0,15; ±0,2

от -0,1 до +40

от 0 до 40

от 1:1 до 5:1

±0,1; ±0,15

±(0,15+0,17xTD)

от 5:1 до 20:1

±(0,03 х TD)

CerabarMPMP557)

от -0,04 до +0,04

от 0 до 0,04

1:1

±0,1; ±0,15

±(0,17+0,07xTD)

от 1:1 до 20:1

±(0,15 х TD)

от -0,1 до +0,1 от -0,1 до +0,2

от 0 до 0,1 от 0 до 0,2

от 1:1 до 3,75:1

±0,1; ±0,15

от 3,75:1 до 20:1

±(0,04 х TD)

от -0,1 до +0,4 от -0,1 до +1 от -0,1 до +4 от -0,1 до +10

от 0 до 0,4 от 0 до 1 от 0 до 4 от 0 до 10

от 1:1 до 10:1

±0,1; ±0,15

от 10:1 до 20:1

±0,15; ±0,2

от -0,1 до +40

от 0 до 40

от 1:1 до 5:1

±0,1; ±0,15

±(0,15+0,17xTD)

от 5:1 до 20:1

±(0,03 х TD)

Продолжение таблицы 2

Cerabar М РМС51

от -0,01 до +0,01

от 0 до 0,01

от 1:1 до 10:1

±0,1; ±0,15; ±0,075

±(0,2±0,15xTD) 2)4) ±(0,08±0,15xTD) 3)

от 10:1 до 20:1

±0,2; ±(0,0075 х TD); ±(0,015 х TD)

от -0,025 до +0,025 от -0,04 до +0,04

от 0 до 0,025 от 0 до 0,04

от 1:1 до 10:1

±0,1; ±0,15; ±0,075

от 10:1 до 20:1

±0,1; ±0,2

от -0,1 до +0,1 от -0,1 до +0,2 от -0,1 до +4 от -0,1 до +10

от 0 до 0,1 от 0 до 0,2 от 0 до 4 от 0 до 10

от 1:1 до 10:1

±0,1; ±0,15; ±0,075

±(0,22±0,15xTD)2)4) ±(0,l±0,15xTD)3)

от 10:1 до 20:1

±0,1; ±0,2

от -0,1 до +40

от 0 до 40

от 1:1 до 10:1

±0,1; ±0,15; ±0,075

от 10:1 до 20:1

±0,2; ±(0,0075 х TD)

Cerabar S РМР715)

от -0,04 до +0,04

от 0 до 0,04

1:1

±0,05; ±0,025

±(0,08±0,04xTD) ±(0,26±0,04xTD)6)

> 1:1

±0,04; ±(0,05 х TD)

от -0,1 до +0,1

от 0 до 0,1

от 1:1 до 2,5:1

±0,05; ±0,025; ±0,04

>2,5:1

±0,04; ±(0,02 х TD)

от -0,1 до +0,2

от 0 до 0,2

от 1:1 до 5:1

±0,05; ±0,025; ±0,04

> 5:1

±(0,01 х TD)

от -0,1 до +0,4

от 0 до 0,4

от 1:1 до 10:1

±0,05; ±0,025; ±0,03

> 10:1

±(0,005 х TD)

от -0,1 до +1 от -0,1 до +4

от 0 до 1

от 0 до 4

от 1:1 до 10:1

±0,05; ±0,025; ±0,03

±(0,03±0,03xTD) ±(0,21±0,03xTD)6)

> 10:1

±(0,005 х TD)

от -0,1 до +10

от 0 до 10

от 1:1 до 10:1

±0,05; ±0,035; ±0,04

±(0,06±0,015xTD) ±(0,24±0,015xTD)6)

> 10:1

±(0,005 х TD)

от -0,1 до +40

от 0 до 40

от 1:1 до 5:1

±0,1; ±0,09; ±0,065

> 5:1

±(0,02 х TD)

от -0,1 до +70

от 0 до 70

от 1:1 до 5:1

±0,1; ±0,09; ±0,065

> 5:1

±(0,02 х TD)

Продолжение таблицы 2

Cerabar S РМР758)

от -0,04 до +0,04

от 0 до 0,04

1:1

±0,15

±(0,08±0,04xTD) ±(0,26±0,04xTD)6)

> 1:1

±(0,15 х TD)

от -0,1 до +0,1

от 0 до 0,1

от 1:1 до 2,5:1

±0,075

>2,5:1

±(0,03 х TD)

от -0,1 до +0,2

от 0 до 0,2

от 1:1 до 5:1

±0,075

> 5:1

±(0,015 х TD)

от -0,1 до +0,4

от 0 до 0,4

от 1:1 до 10:1

±0,075

> 10:1

±(0,0075 х TD)

от -0,1 до +1 от -0,1 до +4

от 0 до 1

от 0 до 4

от 1:1 до 10:1

±0,075

±(0,03±0,03xTD) ±(0,21±0,03xTD)6)

> 10:1

±(0,0075 х TD)

от -0,1 до +10

от 0 до 10

от 1:1 до 10:1

±0,075

±(0,06±0,015xTD) ±(0,24±0,015xTD)6)

> 10:1

±(0,0075 х TD)

от -0,1 до +40

от 0 до 40

от 1:1 до 5:1

±0,15

> 5:1

±(0,03 х TD)

Cerabar S РМС71

от -0,01 до +0,01

от 0 до 0,01

от 1:1 до 10:1

±0,075; ±0,05

±(0,038±0,07xTD)

> 10:1

±(0,0075 х TD)

от -0,025 до +0,025

от 0 до 0,025

от 1:1 до 10:1

±0,075; ±0,05

> 10:1

±(0,0075 х TD)

от -0,04 до +0,04

от 0 до 0,04

от 1:1 до 10:1

±0,05; ±0,035

> 10:1

±(0,005 х TD)

от -0,1 до +0,1

от 0 до 0,1

от 1:1 до 10:1

±0,05; ±0,035

±(0,02±0,065xTD)

> 10:1

±(0,005 х TD)

от -0,1 до +0,2

от 0 до 0,2

от 1:1 до 10:1

±0,05; ±0,035; ±0,025

> 10:1

±(0,005 х TD)

от -0,1 до +4

от 0 до 4

от 1:1 до 10:1

±0,05; ±0,025

> 10:1

±(0,005 х TD)

от -0,1 до +10

от 0 до 10

от 1:1 до 10:1

±0,05; ±0,035

> 10:1

±(0,005 х TD)

от -0,1 до +40

от 0 до 40

от 1:1 до 10:1

±0,05; ±0,035

> 10:1

±(0,005 х TD)

________Продолжение таблицы 2______________________________________________________________________________________________ Примечания:

1) Вариация выходного сигнала не превышает 0,5 значения допускаемой основной приведенной (от настроенного диапазона измерений) погрешности измерений давления, %

2) для преобразователей давления с гигиеническим присоединением к процессу и с выходными сигналами HART, Profibus, Foundation Fieldbus, от 4 до 20 мА

3) для преобразователей давления с выходным сигналом HART, Profibus, Foundation Fieldbus

4) для преобразователей давления с выходным сигналом от 4 до 20 мА

5) для преобразователей давления с выходным сигналом от 1 до 5 В пост, тока:

- ДИ от 0,04 МПа до 10 МПа (включительно) значение пределов допускаемой основной приведенной погрешности измерений давления умножается на коэффициент 2

- ДИ от 10 МПа до 70 МПа значение пределов допускаемой основной приведенной погрешности измерений давления умножается на коэффициент 1,5

6) для преобразователей давления с выходным сигналом от 1 до 5 В пост, тока

7) для преобразователей Cerabar М РМР55 в исполнении с «выносными» мембранами соответствуют пределы допускаемой основной приведенной (от настроенного диапазона измерений) погрешности измерений давления в зависимости от диапазона измерений и модели, %: ±0,15; ±0,2; ±0,3; ±0,4; ±0,5; ±0,6; ±0,7; ±0,8; ±0,9; ±1; ±1,1; ±1,2; ±1,3; ±1,4; ±1,5; ±1,6; ±1,7; ±1,8; ±1,9; ±2; ±2,1; ±2,2; ±2,3; ±2,4; ±2,5; ±2,6; ±2,7; ±2,8; ±2,9; ±3; ±3,1; ±3,2; ±3,3; ±3,4; ±3,5; ±3,6; ±3,7; ±3,8; ±3,9; ±4; ±4,1; ±4,2; ±4,3; ±4,4; ±4,5; ±4,6; ±4,7; ±4,8; ±4,9; ±5; ±5,1; ±5,2; ±5,3; ±5,4; ±5,5

8) для преобразователей Cerabar S РМР75 в исполнении с «выносными» мембранами соответствуют пределы допускаемой основной приведенной (от настроенного диапазона измерений) погрешности измерений давления в зависимости от диапазона измерений и модели, %: ±0,05; ±0,08; ±0,085; ±0,09; ±0,095; ±0,1; ±0,15; ±0,2; ±0,25; ±0,3; ±0,35; ±0,4; ±0,45; ±0,5; ±0,55; ±0,6; ±0,65; ±0,7; ±0,75; ±0,8; ±0,85; ±0,9; ±0,95; ±1; ±1,1; ±1,2; ±1,3; ±1,4; ±1,5; ±1,6; ±1,7; ±1,8; ±1,9; ±2; ±2,1; ±2,2; ±2,3; ±2,4; ±2,5; ±2,6; ±2,7; ±2,8; ±2,9; ±3; ±3,1; ±3,2; ±3,3; ±3,4; ±3,5; ±3,6; ±3,7; ±3,8; ±3,9; ±4; ±4,1; ±4,2; ±4,3; ±4,4; ±4,5; ±4,6; ±4,7; ±4,8; ±4,9; ±5; ±5,1; ±5,2; ±5,3; ±5,4; ±5,5

9) Конкретное значение пределов допускаемой основной приведенной погрешности указано в паспорте на преобразователи.

Таблица 3 - Основные технические характеристики преобразователей

Наименование характеристики

Значение характеристики

Диапазоны рабочих температур окружающей среды, °С (в зависимости от модели)

от -60 до +85

Относительная влажность окружающей среды, %

от 4 до 100

Выходные сигналы:

- аналоговый (в виде сигналов постоянного тока), мА

- аналоговый (в виде сигналов напряжения постоянного тока), В

- цифровой

от 4 до 20 (от 20 до 4) от 1 до 5 HART Profibus Foundation Fieldbus

Степень защиты, обеспечиваемые оболочками

IP64/66/67/68/69

Напряжение питания постоянного тока, В

от 9 до 45

Габаритные размеры преобразователей, мм, не более, (длинахширинахвысота):

- преобразователей Cerabar M PMP51, Cerabar M PMC51 Cerabar M PMP55

- преобразователей Cerabar S PMP71, Cerabar M PMC71 Cerabar S PMP75

145x362x254

152x408x254

Масса преобразователя в зависимости от модели, кг, не более: - преобразователей Cerabar M PMP51, Cerabar M PMC51 Cerabar M PMP55

- преобразователей Cerabar S PMP71, Cerabar M PMC71 Cerabar S PMP75

17

18

Средняя наработка до отказа, ч, не менее

150000

Средний срок службы, не менее, лет

20

Маркировка взрывозащиты

- преобразователей Cerabar M PMP51, Cerabar M PMC51 Cerabar M PMP55

- преобразователей Cerabar S PMP71, Cerabar S PMC71

Cerabar S PMP75

1Exia IIC T6...T3 Gb

2Ex ic IIC T6...T3 Gb Ga/Gb Ex ia IIC T6...T3 Ex ia IIIC T75°C/T500T100°C/105°C Da/Db Ex ta IIIC T75°C/T500T100°C/105°C Da/Db 1Ex d IIC T6/T4 Gb Ga/Gb Ex ia IIC T6/T4

Ga/Gb Ex ia IIC T6...T4 Ga/Gb Ex ia IIC T6...T3 Ga/Gb Ex ia IIC T6...T2 1Ex ia IIC T6...T3 Gb 1Ex ia IIC T6...T4 Gb 1Ex ia IIC T6...T2 Gb Ex iaD 20 T55°C/T85°C Ex ia IIIC T85°C Da Ex ia IIIC T85°C Da/Db Ex ta IIIC T105°C.130°C Da/Db Ex ta IIIC T85°C Da/Dc Ex tb IIIC T85°C Db Ex tc IIIC T85°C Dc 1Ex db IIC T6...T4 Gb 1Ex db ia IIC T6...T4 Gb 1Ex db ia IIC T6...T3 Gb 1Ex db IIC T6...T1 Gb

Знак утверждения типа

наносится на корпус преобразователя методом наклейки и (или) на титульные листы эксплуатационной документации типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Кол-во

Примечание

Преобразователь давления измерительный

Cerabar M PMP51, Cerabar M PMP55, Cerabar M PMC51, Cerabar S PMP71, Cerabar S PMP75, Cerabar S PMC71

1 шт.

В соответствии с заказом

Методика поверки

1 экз.

Паспорт

1 экз.

Комплект принадлежностей:

- модуль памяти HISTOROM;

- дисплей;

- сифон PZW;

- отсечной клапан DA61V;

- отсечной клапан PZAV;

- вентильный блок DA63M;

- монтажные кронштейны.

52027785

71091670, 71002865, 71111067

71041540

71041541

52005715

71041539

71102216

В соответствии с заказом

Устройства периферийные

FXA195, FXA291

По дополнительному заказу

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия

ГОСТ 8.802-2012 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа

ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 - 1-106 Па

Техническая документация фирмы-изготовителя

Смотрите также

Default ALL-Pribors Device Photo
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО «Дубровская ТЭЦ» (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии и мощности, сбора, обработки, хранения, формирования от...
Системы автоматизированного измерения электрических параметров компонентов интегральных схем Agilent 4071А, 4072A, 4073A (далее - системы) предназначены для воспроизведения и измерений напряжения и силы постоянного тока, измерений электрической емкос...
Default ALL-Pribors Device Photo
Система измерительная АСУТП УКПГ КГС-30 Берегового газоконденсатного месторождения ЗАО «Геотрансгаз» (далее - ИС) предназначена для измерений параметров технологического процесса (температуры, давления, перепада давления).
Default ALL-Pribors Device Photo
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «РУСЭНЕРГОСБЫТ» для энергоснабжения тяговых подстанций ОАО «РЖД» в границах Республики Мордовия предназначена для измерения активной и реактивной...
71897-18
ЦММ1 Мультиметры цифровые
ООО Фирма "Информтест", г.Москва
Мультиметры цифровые ЦММ1 (далее - мультиметры) предназначены для измерений напряжения постоянного и переменного токов, силы постоянного и переменного токов, сопротивления постоянному току и частоты периодических сигналов по одному изолированному кан...
