Регистраторы электрических событий цифровые РЭС-3

Номер в ГРСИ РФ: 71934-18
Производитель / заявитель: ООО "Прософт-Системы", г.Екатеринбург
Скачать
71934-18: Описание типа
2020-71934-18.pdf
Скачать 199 КБ
71934-18: Описание типа
2025-71934-18.pdf
Скачать 460.5 КБ
71934-18: Методика поверки ПБКМ.421451.001-02 МП
2025-mp71934-18.pdf
Скачать 6 MБ
71934-18: Методика поверки ПБКМ.421451.001-01 МП
2020-mp71934-18-1.pdf
Скачать 3.3 MБ
Нет данных о поставщике
Поверка
Регистраторы электрических событий цифровые РЭС-3 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Регистраторы электрических событий цифровые РЭС-3 (далее по тексту - регистраторы) предназначены для измерений напряжения и силы постоянного и переменного тока, угла сдвига фаз, электрической мощности, коэффициента мощности и частоты переменного тока, применения в автоматизированных системах измерения, контроля, сигнализации и управления на энергообъектах генерации и передачи электроэнергии, энергообъектах электроснабжающих организаций и потребителей электрической энергии, в других отраслях промышленности и народного хозяйства, требующих регистрации параметров штатных и аварийных электрических процессов.

Информация по Госреестру

Основные данные
Номер по Госреестру 71934-18
Действует по 25.07.2029
Наименование Регистраторы электрических событий цифровые
Модель РЭС-3
Модификации РЭС-3–XX–YYYZ, где:
XX - количество аналоговых входов принимающие значения до: 8; 16; 32; 64; 128 кратные двум
YY1 - конфигурация аналоговых и дискретных входов, где:
00 - количество аналоговых входов до: 8; 16; 32; 64; 128; - количество дискретных входов: 0
01 - количество аналоговых входов до: 8; 16; 32; 64; 128; - количество дискретных входов: 24
02 - количество аналоговых входов до: 8; 16; 32; 64; 128; - количество дискретных входов: 48
03 - количество аналоговых входов до: 8; 16; 32; 64; 128; - количество дискретных входов: 72
04 - количество аналоговых входов до: 8; 16; 32; 64; 128; - количество дискретных входов: 96
05 - количество аналоговых входов до: 8; 16; 32; 64; 128; - количество дискретных входов: 120
06 - количество аналоговых входов до: 64; 128; - количество дискретных входов: 144
07 - количество аналоговых входов до: 64; 128; - количество дискретных входов: 168
08 - количество аналоговых входов до: 64; 128; - количество дискретных входов: 192
09 - количество аналоговых входов до: 64; 128; - количество дискретных входов: 216
10 - количество аналоговых входов до: 64; 128; - количество дискретных входов: 240
11 - количество аналоговых входов до: 64; 128; - количество дискретных входов: 256
количество аналоговых входов в размере 128 доступно только для шкафного исполнения шириной 800 мм или 1200 мм
Y2 - варианты исполнения, где:
0 - Переносной
1 - Стационарный (блочный)
2 - Шкафной
количество аналоговых входов в размере 128 доступно только для шкафного исполнения шириной 800 мм или 1200 мм
Для переносного исполнения конфигурация ограничена 64 аналоговыми входами и 120 дискретными входами
для конфигураций с количеством дискретных входов 216, 240, 256 и на 128 аналоговых входов предусмотрено только шкафное исполнение
Z - вид климатического исполнения и тип атмосферы, где:
УХЛ3.1 – для макроклиматических районов с умеренным и холодным климатом и типом атмосферы II (для шкафного исполнения)
УХЛ4 – для макроклиматических районов с умеренным и холодным климатом и типом атмосферы II
ТВ4.1 – для макроклиматического района с влажным и тропическим климатом и типом атмосферы IV
на испытание представлено:
РЭС-3-128-052УХЛ3.1
Приказы
2686 от 09.12.2025 — О внесении изменений в сведения об утвержденных типах средств измерений
Код идентификации производства ОС
СИ не соответствует критериям подтверждения производства на территории РФ в соответствии с постановлением №719
Характер производства Серийное
Идентификатор записи ФИФ ОЕИ 9cc3bb1c-e103-8f8a-c5d3-8e1a237ce3ff
Испытания
Дата Модель Заводской номер
31.07.2025 РЭС-3-128-052УХЛ3.1 09248174
Производитель / Заявитель

ООО «Прософт-Системы», РОССИЯ, 620102, г. Екатеринбург, ул. Волгоградская, 194а

РОССИЯ

Поверка

Методика поверки / информация о поверке
ПБКМ.421451.001-02 МП Государственная система обеспечения единства измерений. Регистраторы электрических событий цифровые РЭС-3. Методика поверки (с 09.12.2025)
ПБКМ.421451.001-01 МП Регистраторы электрических событий цифровые РЭС-3. Методика поверки (с 28.04.2018 по 09.12.2025)
Межповерочный интервал / Периодичность поверки
8 лет
Зарегистрировано поверок
Найдено поверителей
Успешных поверок (СИ пригодно) 114 (100%)
Неуспешных поверок (СИ непригодно) 0 (0 %)
Актуальность информации 28.12.2025
Найти результаты поверки
Указан в паспорте или на самом приборе

Поверители

КтоПоверит
Онлайн-сервис метрологических услуг
Регистраторы электрических событий цифровые РЭС-3 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Скачать

71934-18: Описание типа
2020-71934-18.pdf
Скачать 199 КБ
71934-18: Методика поверки
2020-mp71934-18.pdf Файл устарел
Скачать 3.3 MБ
71934-18: Описание типа
2025-71934-18.pdf
Скачать 460.5 КБ
71934-18: Методика поверки ПБКМ.421451.001-02 МП
2025-mp71934-18.pdf
Скачать 6 MБ
71934-18: Методика поверки ПБКМ.421451.001-01 МП
2020-mp71934-18-1.pdf
Скачать 3.3 MБ

Описание типа

Назначение

Регистраторы электрических событий цифровые РЭС-3 (далее по тексту - регистраторы) предназначены для измерений напряжения и силы постоянного и переменного тока, угла сдвига фаз, электрической мощности, коэффициента мощности и частоты переменного тока, применения в автоматизированных системах измерения, контроля, сигнализации и управления на энергообъектах генерации и передачи электроэнергии, энергообъектах электроснабжающих организаций и потребителей электрической энергии, в других отраслях промышленности и народного хозяйства, требующих регистрации параметров штатных и аварийных электрических процессов.

Описание

Принцип действия регистраторов заключается в аналого-цифровом преобразовании входных электрических сигналов и расчета на их основе текущих параметров электрического режима.

Регистраторы представляют собой промышленные, проектно-компонуемые, программно-конфигурируемые, модульные средства измерений с функцией регистрации и хранения результатов измерений.

Обработка хранимой информации встроенными программными средствами позволяет определить интегральные значения электрических величин (силы постоянного и переменного тока, напряжения постоянного и переменного тока, электрической мощности, параметров трехфазной сети и др.), характеризующих зарегистрированный процесс, на требуемом отрезке времени. Начало и продолжительность процесса записи (регистрации) определяются программными уставками. Передача измерительной информации во внешние информационные системы производится через сеть Ethernet.

Конструктивно регистраторы выпускаются в трех исполнениях: переносном, стационарном (блочном) и шкафном.

Регистраторы состоят из:

— блока электроники;

— блока ввода дискретных сигналов;

— блока ввода аналоговых сигналов;

— блока ввода дискретных и аналоговых сигналов (блока клеммного соединителя);

— блока сигнализации.

Структура условного обозначения

РЭС-3-XX-YYYZ

где,

разряды кодовой группы ХХ обозначают количество аналоговых входов и могут принимать значения до: 8; 16; 32; 64; 128 кратные двум;

разряды кодовой группы YYY обозначают конфигурацию аналоговых и дискретных входов и варианты исполнения, приведены в таблицах 1 и 2:

Таблица 1                                  Таблица 2

Первые два разряда YYY

Значение разрядов

Количество аналоговых входов до

Количество дискретных входов

00

8; 16; 32; 64; 1281)

0

01

8; 16; 32; 64; 1281)

24

02

8; 16; 32; 64; 1281)

48

03

8; 16; 32; 64; 1281)

72

04

8; 16; 32; 64; 1281)

96

05

8; 16; 32; 64; 1281)

1202)

06

64; 1281)

144

07

64; 1281)

168

08

64; 1281)

192

09

64; 1281)

2163)

10

64; 1281)

2403)

11

64; 1281)

2563)

1)Только для шкафного исполнения шириной 800 мм или 1200 мм.

2)Для переносного исполнения конфигурация ограничена 64 аналоговыми входами и 120 дискретными входами.

3)Для данных конфигураций на 128 аналоговых входов предусмотрено только шкафное исполнение в соответствии с рисунком 4.

Третий разряд YYY

Значение разряда

Вариант исполнения

0

Переносной

1

Стационарный (блочный)

2

Шкафной

разряд кодовой группы Z обозначает вид климатического исполнения и тип атмосферы по ГОСТ 15150:

— УХЛ3.1 - для макроклиматических районов с умеренным и холодным климатом и типом атмосферы II (для шкафного исполнения);

— УХЛ4 - для макроклиматических районов с умеренным и холодным климатом и типом атмосферы II;

— ТВ4.1 - для макроклиматического района с влажным и тропическим климатом и типом атмосферы IV.

Примечания

1 Количество аналоговых входов соответствует количеству измерительных каналов и указано в формуляре на регистратор.

2 Вид климатического исполнения УХЛ4 в условном обозначении допускается не указывать, при отсутствии в условном обозначении кодовой группы Z (по умолчанию), подразумевается климатическое исполнение УХЛ4.

Серийный номер наносится на маркировочную табличку любым технологическим способом в виде цифрового кода.

Общий вид регистраторов с указанием мест нанесения знака утверждения типа представлен на рисунках 1-4. В шкафном исполнении могут использоваться аналогичные электротехнические шкафы, отличающиеся от приведенных на рисунках 3, 4. Конструкция регистраторов и условия эксплуатации не предусматривают нанесение знака поверки непосредственно на регистраторы. Пломбирование мест настройки (регулировки) регистраторов не предусмотрено.

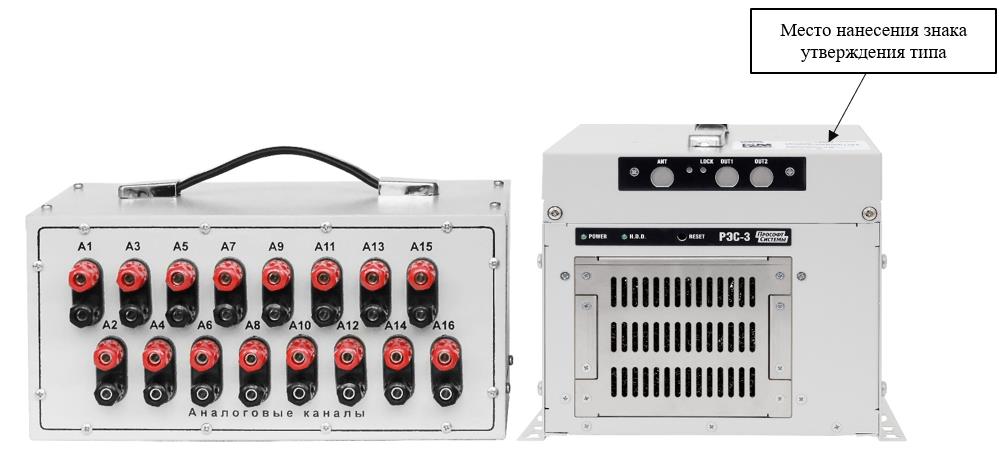

Рисунок 1 - Общий вид регистраторов в переносном исполнении с указанием места нанесения знака утверждения типа

Место нанесения знака утверждения типа

lilllllllllill lilllllllllill J lilllllllllill

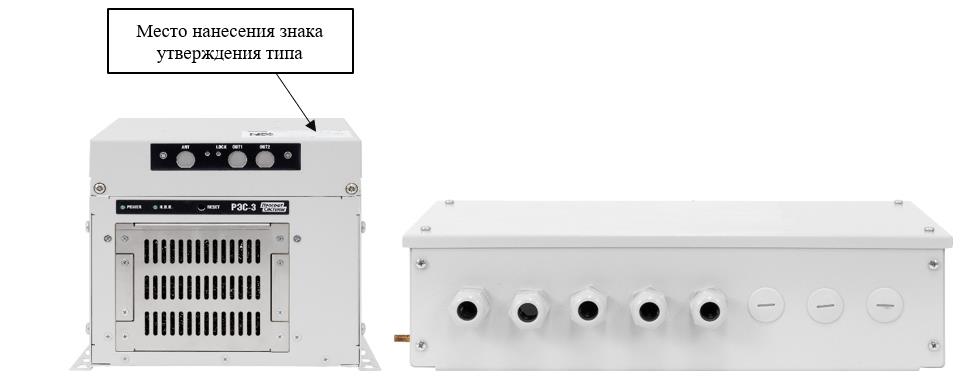

Рисунок 2 - Общий вид регистраторов в стационарном (блочном) исполнении с указанием места нанесения знака утверждения типа

Место нанесения знака утверждения типа

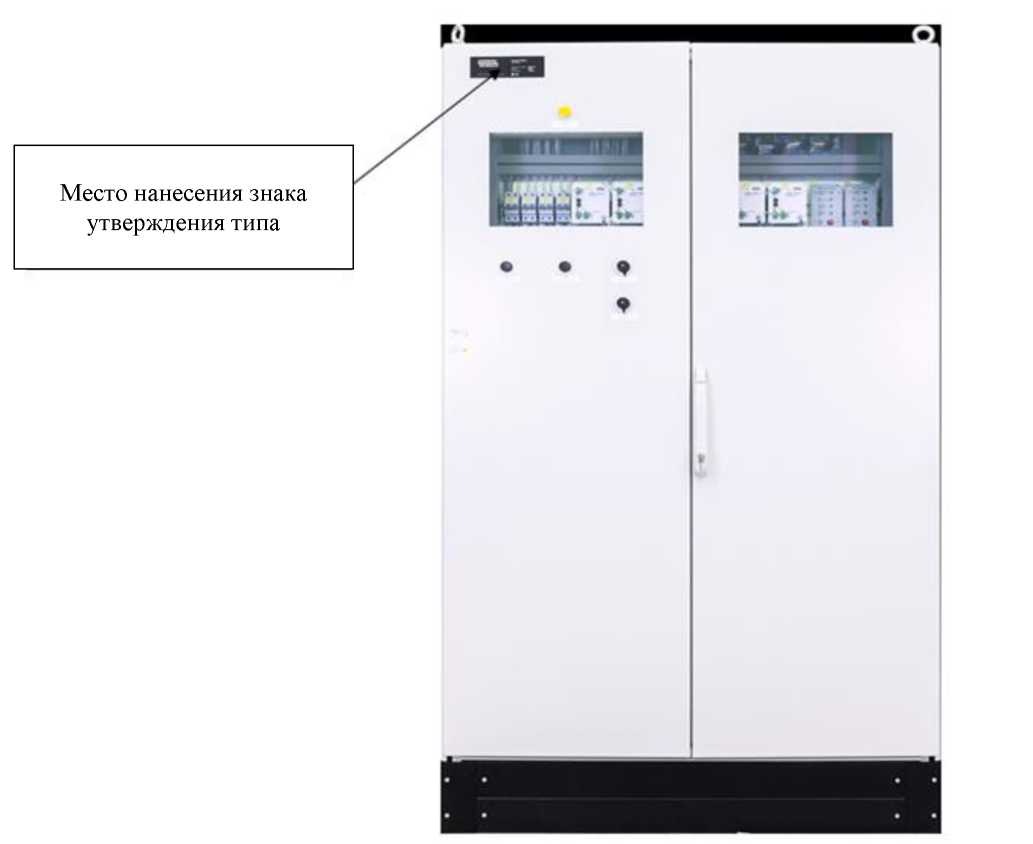

Рисунок 3 - Общий вид регистратора с одним блоком электроники в шкафном исполнении с указанием места нанесения знака утверждения типа

Место нанесения знака утверждения типа

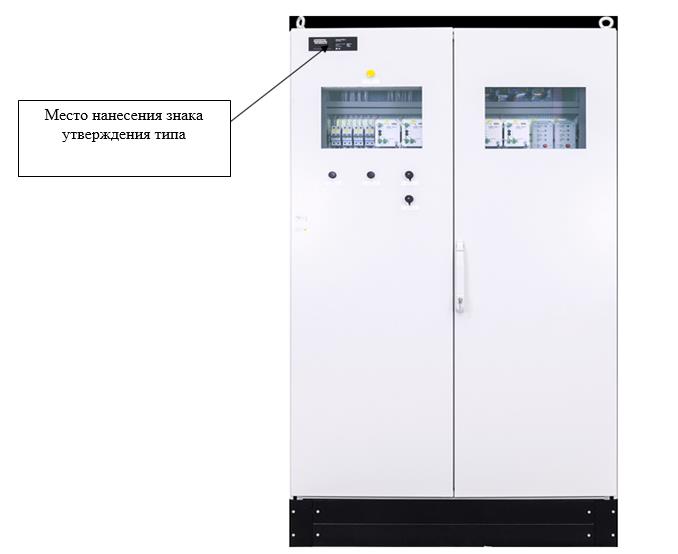

Рисунок 4 - Общий вид регистратора с двумя блоками электроники в шкафном исполнении с указанием места нанесения знака утверждения типа

Регистратор электрических событий цифровой РЭС-3

РЭС-3-64-020

Серийный номер 09238134

Напряжение питания Опит = 220 В

Потребляемый ток 1потр = 1,2 А

Масса: 45 кг

Степень защиты: IP20

Дата изготовления 09^рг

Место нанесения серийного номера

Место нанесения

знака утверждения типа

ООО "Прософт-Системы" Россия г Екатеринбург [Ц[ О

Рисунок 5 - Общий вид маркировочной этикетки регистратора переносного исполнения с указанием места нанесения знака утверждения типа, места нанесения серийного номера

Регистратор электрических событий цифровой РЭС-3

Прософт I I Системы

РЭС-3-32-051

Серийный номер 09238133 Напряжение питания 11пит = 220 В Потребляемый ток 1потр = 1.2 А Масса: 32 кг

Степень защиты: IP20

Дата изготовления: 09 202

ООО "Прософт-Систеглы". Россия г Екатеринбург [Ц[ '«С*

знака утверждения типа

Место нанесения серийного номера

Место нанесения

Рисунок 6 - Общий вид маркировочной этикетки регистратора стационарного (блочного) исполнения с указанием места нанесения знака утверждения типа, места нанесения серийного номера

Место нанесения знака

утверждения типа

Прософт 1 г Системы ]

Регистратор электрических событий цифровой РЭС-3 РЭС-3-64-112

Серийный номер: Степень защиты:

069070325008189

IP 54

I-------------------------------------------------------------------------------------------------

Место нанесения серийного номера

ООО "Прософт-Системы" Россия, г.Екатеринбург

Напряжение питания: Потребляемый ток: Масса: 260 кг

=220 В

-1,8 А Изготовлен:

02.2025

Рисунок 7 - Общий вид маркировочной таблички регистратора шкафного исполнения с указанием места нанесения знака утверждения типа, места нанесения серийного номера

Программное обеспечение

Программное обеспечение (далее по тексту - ПО) регистратора делится на метрологически значимую и метрологически незначимую части. Метрологически незначимая часть ПО допускает вносить изменения и дополнения, не влияющие на идентификационные данные метрологически значимой части ПО.

Уровень защиты метрологически значимой части ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные метрологически значимой части программного обеспечения приведены в таблице 3.

аблица 3 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

r2

Номер версии (идентификационный номер ПО)

1.4

Цифровой идентификатор ПО

-

Технические характеристики

Метрологические и технические характеристики регистраторов приведены в таблицах 4 и 5.

Таблица 4 - Метрологические характеристики регистраторов

Измеряемая величина

Диапазон измерений

Пределы допускаемой абсолютной Д и приведенной1) (у (%)) погрешностей измерений

Примечание

Напряжение постоянного тока

±(от 5 до 200) мВ

Y = ±0,4

инп4) = 75 мВ

±(от 0,2 до 24,0)8) В

-

±(от 1 до 250) В

инп = 110 В

±(от 15 до 330) В

инп = 110 В / 220

В

±(от 2,5 до 500,0) В

инп = 220 В

±(от 5 до 1000) В

инп = 330 В

Сила постоянного тока

(от -5 до +5)9) мА

Y = ±0,4

1нп5) = диапазону измерения

(от -20 до +20)9) мА

(от -75 до +75)9) мА

(от -150 до +150)9) мА

(от -250 до +250)9) мА

(от -500 до +500)9) мА

(от -1000 до +1000)9) мА

Действующее значение напряжения переменного тока

от 5 до 200 мВ

Y = ±0,4

-

(от 0,2 до 24,0) 8) В

-

от 1 до 100 В

ин6) = 57,7 В

от 1 до 200 В

ин = 100 В

(от 1 до 250) 10) В

ин = 100 В

от 2,5 до 500,0 В

-

от 5 до 1000 В

-

Действующее значение силы переменного тока

(от 0,01 до 2,00)^1н

Y = ±0,4

1н7) = 1 А

(от 0,05 до 10,00\1н

(от 0,1 до 20,0)^1н

(от 0,2 до 40,0\1н

(от 0,01 до 2,00)^1н

Y = ±0,4

1н = 5 А

(от 0,05 до 10,00)^1н

(от 0,1 до 20,0)^1н

(от 0,1 до 10,0) 1н, y = ±0,4

(от 10 до 20)^1н, y = ±1

(от 0,2 до 40,0)^1н

(от 0,2 до 10,0) 1н, y = ±0,4

(от 10 до 40\1н, y = ±1

Электрическая мощность2)

(от 0,01 до

2,25)-1н-ин

Y = ±0,6

1н = 1 А ин = 100 В

1н = 5 А ин = 100 В

Коэффициент мощности

от -1 до +1

Д = ±0,01

-

Частота переменного тока

от 45 до 55 Гц

Д = ±0,02 Гц

Диапазон показаний от 4 до 75 Гц

Угол сдвига фаз3)

от 0° до 360°

Д = ±1°

-

Измеряемая величина

Диапазон измерений

Пределы допускаемой абсолютной Д и приведенной1) (у (%)) погрешностей измерений

Примечание

1) За нормирующее значение принимается верхнее значение диапазона измерений.

2) Пофазная активная, реактивная, полная и суммарная активная, реактивная, полная электрические мощности.

3) Фазовый сдвиг между синусоидальными сигналами на любых двух аналоговых входах, независимо для каждого блока электроники.

4) Номинальное значение напряжения постоянного тока.

5) Номинальное значение силы постоянного тока.

6) Номинальное значение напряжения переменного тока.

7) Номинальное значение силы переменного тока.

8) С перегрузочной способностью не менее 30 В.

9) С перегрузочной способностью 2Лн.

10) С перегрузочной способностью не менее 500 В.

Таблица 5 -Технические характеристики регистраторов

Наименование характеристики

Значение

Количество электрически подключаемых аналоговых каналов, шт., не более

128

Количество электрически подключаемых входных дискретных каналов, шт., не более

256

Частота дискретизации входных, электрически подключаемых каналов, Гц - для 16 аналоговых входов и более - для 8 аналоговых входов

2400

19200

Длительность записи доаварийного режима, мин, не более

1

Длительность записи послеаварийного режима, мин, не более

1

Длительность непрерывной записи аварийного режима, мин, не более

58

Отклонение шкалы системного времени от шкалы времени синхронизирующего сервера, при синхронизации по NTP, мс

±1

Отклонение шкалы системного времени от шкалы времени синхронизирующего сервера, при автономном хранении, с/сутки

±1

Время готовности к работе, с, не более

30

Суммарная длительность одновременно хранимых в энергозависимой памяти осциллограмм, часов, не менее

4

Питание от сети оперативного постоянного тока, В Номинальное напряжение постоянного тока, В

от 176 до 242 220

Питание от сети оперативного переменного тока, В Номинальное напряжение переменного тока, В Номинальный переменный ток, А

Номинальная частота переменного тока, Гц

Диапазон частоты переменного тока, Гц

от 184 до 253 230

1; 5

50

от 47 до 63

Потребляемая мощность, Вт, не более

400

Габаритные размеры (ширинахвысотахглубина) 1), мм, не более - блок электроники

- блок клеммного соединителя

197х178х291

513x231x138

Наименование характеристики

Значение

Масса 2), кг, не более:

- РЭС-3-16

- РЭС-3-32

- РЭС-3-64

- для шкафного исполнения

25

35

45

450

Степень защиты регистраторов от проникновения внутрь посторонних твердых частиц, пыли и воды по ГОСТ 14254-2015:

- для блока электроники

- для блока клеммного соединителя

- для шкафного исполнения

IP 20

IP 44

IP 54

Условия эксплуатации:

- температура окружающего воздуха, °С

- относительная влажность воздуха при температуре +25 °С, %, не более

- максимальная высота над уровнем моря, м

от +1 до +45 от -25 до +453) 80 983) 2000

1) При шкафном исполнении за единый габарит принимается размер шкафа.

2) Номинальная масса для стационарного и переносного типов исполнения; масса регистратора в конкретной конфигурации и типе исполнения определяется индивидуально для каждого регистратора.

3) При климатическом исполнении УХЛ3.1.

аблица 6 - Показатели надежности

Наименование характеристики

Значение

Среднее наработка на отказ, ч

150000

Средний срок службы, лет

30

Среднее время восстановления работоспособности по любой из выполняемых функций (замена модуля), ч

0,5

Знак утверждения типа

наносится на маркировочную табличку регистратора шкафного исполнения и на маркировочную этикетку блока электроники регистратора стационарного (блочного) и переносного исполнений, на титульный лист эксплуатационных документов - типографским способом.

Комплектность

Комплект поставки регистраторов приведен в таблице 7.

Таблица 7 - Комплектность регистраторов

Наименование

Обозначение

Количество

Регистратор электрических событий цифровой РЭС-3 в составе:

- блок электроники

- блок ввода дискретных сигналов

- блок ввода аналоговых сигналов

- блок ввода дискретных и аналоговых сигналов (блок клеммного соединения)

- блок сигнализации

ПБКМ.421451.001

1 шт.1) 0-1 комплект 2) 1 комплект 2)

1-1 комплект 2) 1 шт. 3)

Электротехнический шкаф

-

1 шт. 4)

Руководство по эксплуатации

ПБКМ.421451.001 РЭ

1 шт. 5)

Наименование

Обозначение

Количество

Формуляр

ПБКМ.421451.001 ФО

1 шт. 5)

Руководство пользователя на сервисное ПО

ПБКМ.62.01.29.000-100 РП-

01, ПБКМ.62.01.29.000-100

РП-04

2 шт. 6)

Методика поверки

-

1 шт. 7)

Комплект рабочей конструкторской документации

ПБКМ.421451.001

1 шт.8)

USB-флеш-накопитель с программным обеспечением и документацией в электронном виде

-

1 шт.

Запасные части и инструментальные принадлежности по Ведомости ЗИП

-

0-1 комплект 9)

1) Для шкафного исполнения количество блоков - 1 или 2, зависит от количества аналоговых входов.

2) Для стационарного (блочного) и переносного исполнения.

3) Для стационарного (блочного) и шкафного исполнения (количество блоков соответствует количеству блоков электроники).

4) Поставляется при заказе шкафного исполнения.

5) Поставляется в бумажном виде.

6) Поставляется на USB-флеш-накопитель.

7) Поставляется по требованию Заказчика.

8) Поставляется в бумажном виде и на USB-флеш-накопителе.

9) Наличие и состав комплекта ЗИП определяется по согласованию с Заказчиком.

Сведения о методах измерений

приведены в подразделе 1.4 «Устройство и работа» документа ПБКМ.421451.001 РЭ «Регистраторы электрических событий цифровые РЭС-3. Руководство по эксплуатации».

Нормативные документы

Приказ Росстандарта от 18.08.2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’1 до 2-109 Гц»

Приказа Росстандарта от 17.03.2022 г. № 668 «Об утверждении Государственной поверочной схемы для средств измерений силы переменного электрического тока от 1-10’8 до 100 А в диапазоне частот от 1-10-1 до 1-106 Гц»

Приказ Росстандарта от 23.07.2021 г. № 1436 «Об утверждении Государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»

Приказ Росстандарта от 01.10.2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»

Приказ Росстандарта от 28.07.2023 № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»

ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»

РД 34.35.310-97 «Общие технические требования к микропроцессорным устройствам защиты и автоматики энергосистем»

ПБКМ.421451.001 ТУ «Регистраторы электрических событий цифровые РЭС-3.

Технические условия»

Смотрите также

Комплект аппаратуры спектральной плотности энергетической яркости (далее - СПЭЯ), спектральной плотности силы излучения (далее - СПСИ), спектральной плотности энергетической освещенности (далее - СПЭО) в диапазоне длин волн от 0,2 до 0,4 мкм транспор...
Комплект аппаратуры спектральной плотности энергетической яркости, спектральной плотности силы излучения, спектральной плотности энергетической освещенности в диапазоне длин волн от 0,2 до 0,4 мкм стационарный (далее - комплект аппаратуры) предназнач...
Комплект аппаратуры энергетической яркости, включающий аппаратуру поверки средств измерений параметров ультрафиолетовых пеленгаторов (СИ ПУФП), в диапазоне длин волн от 0,2 до 0,4 мкм транспортируемый (далее по тексту - комплект) предназначен для пов...
71938-18
УНС-4ИА Устройства нормирования сигнала
ООО "Модуль АТИ", РОССИЯ, г.Екатеринбург
Устройства нормирования сигнала УНС-4ИА (далее - УНС-4ИА) предназначены для измерений силы постоянного тока, напряжения постоянного и переменного тока, частот несущей и модуляции фазоманипулированных сигналов, а также фазы сигнала относительно опорно...
Default ALL-Pribors Device Photo
Система измерений количества и параметров нефти сырой на УПСВ «Грековская» ЦПНГ-5 (далее - СИКНС) предназначена для измерений массового расхода и массы сырой нефти и определения массы нетто сырой нефти при оперативном учете.
