Течеискатели лазерные SF6 LaserGasTest
| Номер в ГРСИ РФ: | 71950-18 |
|---|---|
| Категория: | Газоанализаторы |
| Производитель / заявитель: | ООО "Специальные технологии", г.Новосибирск |
Течеискатели лазерные SF6 LaserGasTest (далее - течеискатели) предназначены для измерений объемной доли гексафторида серы (элегаза) в воздухе.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 71950-18 |
| Действует | по 27.07.2029 |
| Наименование | Течеискатели лазерные |
| Модель | SF6 LaserGasTest |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 636fe07f-8dc9-7d6b-2bd7-1ed37575d727 |
Производитель / Заявитель
Общество с ограниченной ответственностью «Специальные технологии» (ООО «Специальные технологии»), г. Новосибирск
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 59 (89%) |
| Неуспешных поверок (СИ непригодно) | 7 (11 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
71950-18: Описание типа
2022-71950-18.pdf
|
Скачать | 517.3 КБ | |
|
71950-18: Методика поверки
2018-mp71950-18.pdf
|
Скачать | 427.7 КБ |
Описание типа
Назначение
Течеискатели лазерные SF6 LaserGasTest (далее - течеискатели) предназначены для измерений объемной доли гексафторида серы (элегаза) в воздухе.
Описание
Принцип действия течеискателей - оптико-акустический, основан на поглощении молекулами гексафторида серы лазерного излучения на длине волны 10,6 мкм.
Течеискатели являются переносными приборами, состоящими из основного блока и пульта управления. Основной блок выполнен в виде герметичного ударопрочного чемодана, снабженного плечевым ремнем для переноски. Отбор пробы анализируемого воздуха осуществляется принудительно с помощью встроенного в основной блок насоса. На пульт управления может быть установлен гибкий или телескопический пробоотборник.
Доступ в режим корректировки показаний течеискателя защищен программным способом. В течеискателях механические узлы регулировки отсутствуют.
Доступ к элементам конструкции защищен наклейками, саморазрушающимися при вскрытии, нанесенными на крепежные винты корпуса течеискателя.
Заводской номер течеискателя указывается на наклейке, расположенной на передней панели течеискателя в виде цифрового обозначения, представленной на рисунке 1. Нанесение знака поверки на течеискатель не предусмотрено. Общий вид средства измерений представлен на рисунке 1.

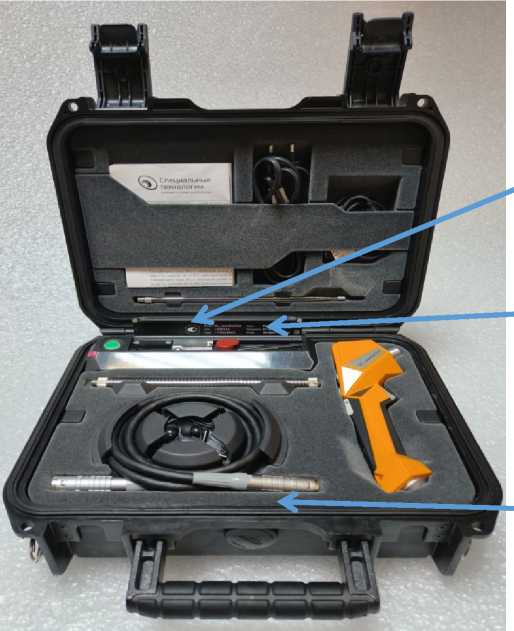

Рисунок 1 - Общий вид течеискателей лазерных SF6 LaserGasTest
Место нанесения знака утверждения типа
Место нанесения заводского номера
Место нанесения наклеек для предотвращения доступа к крепёжным винтам
Model: SF6 LaserGasTest / S/N: 1110920 \____J Date: 17/09/2020
Input: 90-132/187-264 Vac
Frequency: 47-63 Hz
Pmax: 90 Watt IP65 0
Рисунок 2 - Общий вид наклейки, расположенной на передней панели течеискателя
Программное обеспечение
Течеискатели имеют встроенное программное обеспечение (ПО), которое состоит из ПО основного блока и ПО пульта управления.
ПО основного блока осуществляет следующие функции:
- расчет объемной доли гексафторида серы,
- передачу результатов измерений по интерфейсу цифровой связи,
- контроль целостности программных кодов ПО, настроечных и калибровочных констант,
- контроль общих неисправностей (связь, конфигурация),
- контроль архивации измерений,
- контроль звуковой сигнализации.
ПО пульта управления осуществляет следующие функции:
- реализует интерфейс пользователя при работе с течеискателем с помощью экранного меню и кнопок управления, расположенных на пульте управления,
- получает результаты измерений по интерфейсу цифровой связи с основным блоком,
- обеспечивает визуальный вывод измеренных данных о концентрации гексафторида серы,
- при выборе пользователем соответствующих элементов графического интерфейса реализует возможности сервисных функций, таких как светодиодная подсветка, формирование звукового сигнала, интенсивность которого пропорциональна измеренной концентрации гексафторида серы,
Лист № 3
Всего листов 5
- предоставляет информацию в буквенно-цифровом виде о состоянии течеискателя, его серийном номере и версиях встроенного ПО.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.0772014.
Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
ПО основного блока |
ПО пульта управления | |
|
Идентификационное наименование ПО |
bl mainboard |
bl hht |
|
Номер версии (идентификационный номер) ПО |
не ниже v170817 |
не ниже v161207 |
|
Цифровой идентификатор ПО |
4F7DFDD0 |
8D9CF4F3 |
|
Алгоритм вычисления контрольной суммы исполняемого кода |
CRC32 |
CRC32 |
Метрологические и технически характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений объемной доли гексафторида серы, млн-1 |
от 0 до 100 включ. св. 100 до 1000 |
|
Пределы допускаемой приведенной основной погрешности измерений объемной доли гексафторида серы, млн-1, в диапазоне от 0 до 100 млн-1 включ. |
±15 |
|
Пределы допускаемой относительной основной погрешности измерений объемной доли гексафторида серы, %, в диапазоне св. 100 до 1000 _ -1 млн |
±25 |
|
Предел допускаемой вариации показаний, в долях от предела допускаемой основной погрешности |
0,5 |
|
Пределы допускаемой дополнительной погрешности от влияния изменения температуры окружающей среды в пределах условий эксплуатации на каждые 10 0С, в долях от предела допускаемой основной погрешности |
±0,5 |
|
Нормальные условия измерений -температура окружающей среды, оС |
от 18 до 22 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Время прогрева, мин, не более |
1 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц |
225 ± 38 55 ± 8 |
|
Потребляемая мощность, В^А |
90 |
|
Время установления показаний, мин, не более |
1 |
|
Габаритные размеры, мм, не более - высота - ширина - длина |
170 330 370 |
|
Масса, кг, не более |
7 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность окружающей среды, % - атмосферное давление, кПа |
от 10 до 35 от 0 до 80 от 84 до 106,7 |
|
Средний срок службы, лет Средняя наработка до отказа, ч |
5 3098 |
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и на корпус течеискателя в виде наклейки как на рисунке 1.
Комплектность
Таблица 4 - Комплектность течеискателя
|
Наименование |
Обозначение |
Количество |
|
Основной блок |
1 шт. | |
|
Пульт управления |
1 шт. | |
|
Гибкий пробоотборник |
1 шт. | |
|
Телескопический пробоотборник |
1 шт. | |
|
Соединительный кабель |
1 шт. | |
|
Наушники |
1 шт. | |
|
Сетевой шнур |
1 шт. | |
|
Кабель USB A-B |
1 шт. | |
|
Пинцет |
1 шт. | |
|
Фильтр сменный |
4 шт. | |
|
Плечевой ремень для переноски |
1 шт. | |
|
Методика поверки |
1 экз. | |
|
Руководство по эксплуатации |
СТЛР.421515.020 РЭ до 28.12.2020 г. СТБМ.421515.020 РЭ после 28.12.2020 г. |
1 экз. |
|
Паспорт |
СТЛР.421515.020 ПС до 28.12.2020 г. СТБМ.421515.020 ПС после 28.12.2020 г. |
1 экз. |
Сведения о методах измерений
приведены в руководстве по эксплуатации «Течеискатели лазерные SF6 LaserGasTest. Руководство по эксплуатации» пп. № 1.3.3.1, 1.3.3.2.
Нормативные документы
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;
Технические условия. Течеискатель лазерный SF6 LaserGasTest СТЛР.421515.020 ТУ
(до 28.12.2020);
Технические условия. Течеискатель лазерный SF6 LaserGasTest СТБМ.421515.020
ТУ (после 28.12.2020).
